SIP呼叫典型流程图解及详细解释

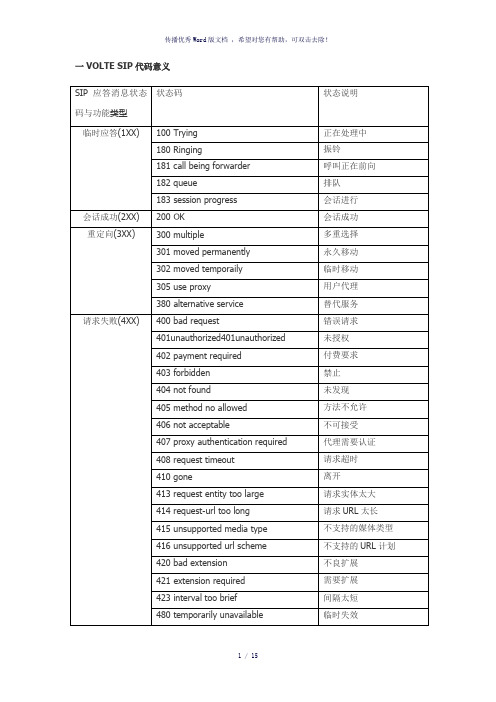

2. SIP 信令完整解析:(1). 用户 A ,摘机对用户 B 发起呼叫,用户 A 首先向 AS 服务器发起 INVITE 请求。

(2). AS 服务器回复 100 Trying 给用户 A 说明收到 INVITE 请求。

(3). AS 服务器通过认证确认用户认证已通过后,向被叫终端 B 转送 INVITE 请求。

(4). 用户 B 向 AS 服务器送呼叫处理中的应答消息, 100 Trying 。

(5). 用户 B 向 AS 服务器送 183 Session Progress 消息, 提示建立对话的进度信息。

(此时被叫 QCI1 专用承载建立)(6). AS 服务器向主叫终端 A 转送 183 Session Progress 消息,终端 A 了解到整个 Session 的建立进度消息。

(7). 终端 A 向 AS 服务器回复临时应答消息 PRACK ,表示收到 183 Session Progress 消息。

(此时主叫 QCI1 专用承载建立)(8). AS 服务器向被叫终端 B 转送临时应答消息 PRACK ,终端 B 了解到终端 A 收到 183 Session Progress 消息。

(9). 被叫终端 B 向 AS 服务器发送 200OK 消息,表示 183SessionProgress 请求已经处理成功。

(10). AS 服务器向主叫终端 A 转送 200 OK 消息。

(11). 主叫终端 A 向 AS 服务器发送 UPDATE 消息,意在与被叫终端 B 协商相关 SDP 信息。

(12). AS 服务器向被叫终端 B 转送 UPDATE 消息。

(13). 被叫终端 B 向 AS 服务器发送 200 OK 消息,表示 UPDATE 请求已经处理成功。

(14).AS 服务器向主叫用户 A 转送 200 OK 消息,通知用户 A UPDATE 请求已经处理成功。

(15).被叫用户 B 振铃,用户振铃后,向 AS 服务器发送 180 Ringing 振铃信息。

SIP呼叫典型流程图解及详细解释目录1.Sip协议的相关术语： (2)2.注册流程 (4)3.注销流程： (6)4.基本呼叫建立过程： (7)5.会话更改流程： (9)6.正常呼叫释放过程： (12)7.被叫忙呼叫释放： (13)8.被叫无应答流程一： (14)9.被叫无应答流程二： (15)10.遇忙呼叫前转： (16)11.无应答呼叫前转流程： (18)12.呼叫保持： (20)13.呼叫等待： (23)14.盲转流程 (27)15.询问转的流程 (30)16.彩铃的流程 (31)17.三方通话 (34)1.Sip协议的相关术语：A拨打B,A到proxy是一个session，一个dialog，proxy到b是另一个dialog，有另一个session name。

Invite，ack，bye，option，update，cancel消息，每发一个就是一个事务。

每发一个请求，cseq加1，但cancel，ack，bye请求的cseq同invite的cseq。

Callid，from tag，to tag标识一次对话。

Invite消息中有from tag，没有to tag，100 trying应答也没有to tag。

被叫发的bye 中from，to的tag和180和200ok的值。

每个事务用via字段里的branch的值来区分，invite到200ok之间属于一个事务，bye是另一事务。

语音流，被叫收到ack后发一个rtp流。

2.注册流程3.注销流程：终端代理代理服务器REGISTER (1)200 OK (4)标题（1） 终端向代理服务器送Register 消息注销，其头中expire 字段置0。

（2） 代理服务器收到后回送200 OK 响应，并将数据库中的用户有关信息注销。

4.基本呼叫建立过程：5.会话更改流程：用户代理服务端用户代理客户端通话 (1)Invite (2)200 OK (3)ACK (4)标题（2） 用户代理服务端向用户代理客户端发送Inivte消息,带有新的SDP协商信息。

SIP协议呼叫流程及协议分析SIP（Session Initiation Protocol）是一种用于建立、修改和终止多媒体会话的应用层协议。

它是一种基于文本的协议，使用类似HTTP的请求-响应模式进行通信。

SIP协议在VoIP（Voice over Internet Protocol）和实时通信领域得到广泛应用。

本文将详细介绍SIP协议的呼叫流程及协议分析。

一、SIP协议呼叫流程1. 呼叫建立阶段呼叫建立阶段是SIP协议中最重要的阶段之一。

它包括以下步骤：- 呼叫发起方（Caller）向呼叫接收方（Callee）发送INVITE请求，该请求包含了呼叫的相关信息，如被叫方的SIP地址、媒体类型等。

- 呼叫接收方收到INVITE请求后，可以选择接受或拒绝呼叫。

如果接受呼叫，接收方将返回一个200 OK响应，表示呼叫已被接受。

- 呼叫发起方收到200 OK响应后，会发送一个ACK请求，确认呼叫已被接受。

2. 媒体协商阶段媒体协商阶段用于协商呼叫双方之间的媒体传输参数。

它包括以下步骤：- 呼叫发起方和呼叫接收方通过SDP（Session Description Protocol）交换媒体传输参数，如音频编解码器、传输协议等。

- 呼叫双方根据SDP中的参数进行媒体传输的配置。

3. 呼叫保持与呼叫转移呼叫保持和呼叫转移是SIP协议中的两个重要功能。

它们可以在呼叫过程中进行：- 呼叫保持：当一方需要将呼叫保持时，它会发送一个INVITE请求给另一方，并在请求中添加一个"hold"参数。

对方收到请求后，可以选择接受或拒绝呼叫保持。

- 呼叫转移：当一方需要将呼叫转移到另一方时，它会发送一个REFER请求给另一方，并在请求中指定新的被叫方。

对方收到请求后，可以选择接受或拒绝呼叫转移。

4. 呼叫结束阶段呼叫结束阶段用于终止呼叫。

它包括以下步骤：- 任何一方可以发送BYE请求给对方，表示希望终止呼叫。

SIP协议呼叫流程及协议分析一、协议概述SIP（Session Initiation Protocol）是一种基于文本的应用层协议，用于建立、修改和终止多媒体会话，如语音和视频通话。

它是互联网工程任务组（IETF）的标准协议，广泛应用于VoIP（Voice over IP）和实时通信领域。

本文将详细介绍SIP 协议的呼叫流程及协议分析。

二、SIP协议呼叫流程1. 注册过程SIP协议中，用户需要先进行注册才能参与呼叫流程。

注册过程主要包括以下步骤：a. 用户向SIP服务器发送注册请求（REGISTER）。

b. SIP服务器验证用户身份，并返回注册成功响应（200 OK）。

c. 用户收到注册成功响应后，完成注册过程。

2. 呼叫建立过程SIP协议中，呼叫建立过程主要包括以下步骤：a. 主叫用户向SIP服务器发送呼叫请求（INVITE），包括被叫用户的SIP地址。

b. SIP服务器根据被叫用户的SIP地址，向被叫用户发送呼叫请求。

c. 被叫用户收到呼叫请求后，可以选择接听或拒绝。

接听则向SIP服务器发送接听响应（200 OK），拒绝则发送拒绝响应（4xx或6xx）。

d. SIP服务器将接听响应转发给主叫用户，建立起主叫用户与被叫用户之间的媒体通道。

3. 呼叫修改过程SIP协议中，呼叫修改过程主要包括以下步骤：a. 呼叫过程中，主叫用户或被叫用户可以发送修改请求（UPDATE）来修改呼叫的参数，如音频编解码器、媒体传输协议等。

b. SIP服务器将修改请求转发给另一方用户，并等待对方的修改响应。

c. 对方用户收到修改请求后，可以接受或拒绝。

接受则发送修改响应（200 OK），拒绝则发送拒绝响应（4xx或6xx）。

d. SIP服务器将修改响应转发给发起修改请求的用户，完成呼叫修改过程。

4. 呼叫终止过程SIP协议中，呼叫终止过程主要包括以下步骤：a. 呼叫过程中，任一方用户可以发送终止请求（BYE）来结束呼叫。

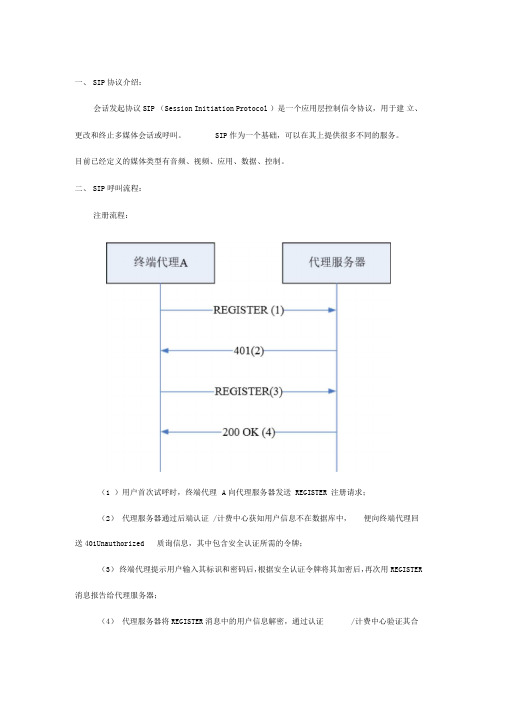

一、SIP协议介绍：会话发起协议SIP （Session Initiation Protocol ）是一个应用层控制信令协议，用于建立、更改和终止多媒体会话或呼叫。

SIP作为一个基础，可以在其上提供很多不同的服务。

目前已经定义的媒体类型有音频、视频、应用、数据、控制。

二、SIP呼叫流程：注册流程：（1 ）用户首次试呼时，终端代理A向代理服务器发送 REGISTER 注册请求；（2）代理服务器通过后端认证 /计费中心获知用户信息不在数据库中，便向终端代理回送401Unauthorized 质询信息，其中包含安全认证所需的令牌；（3）终端代理提示用户输入其标识和密码后，根据安全认证令牌将其加密后，再次用REGISTER 消息报告给代理服务器；（4）代理服务器将REGISTER消息中的用户信息解密，通过认证/计费中心验证其合法后，将该用户信息登记到数据库中，并向终端代理A返回成功响应消息 200 OK。

呼叫流程:(1) 用户摘机发起一路呼叫，终端代理A向该区域的代理服务器发起Invite请求；(2) 代理服务器通过认证/计费中心确认用户认证已通过后，检查请求消息中的Via头域中是否已包含其地址。

若已包含，说明发生环回，返回指示错误的应答；如果没有问题，代理服务器在请求消息的Via头域插入自身地址，并向Invite消息的To域所指示的被叫终端代理B转送Invite请求；（3）代理服务器向终端代理 A送呼叫处理中的应答消息，100 Trying ；（4）终端代理B向代理服务器送呼叫处理中的应答消息，100 Trying;（5）终端代理B指示被叫用户振铃，用户振铃后，向代理服务器发送180 Ringing 振铃信息；(6)代理服务器向终端代理A转发被叫用户振铃信息；(7)被叫用户摘机，终端代理B向代理服务器返回表示连接成功的应答（200 OK）；(8)代理服务器向终端代理A转发该成功指示（200 OK）；（9）终端代理A收到消息后，向代理服务器发ACK消息进行确认；（10）代理服务器将 ACK确认消息转发给终端代理 B ；（11）主被叫用户之间建立通信连接，开始通话；结束流程：终端代理A 代理服务器终端代理B L -- 通话（1）H--------- Bye （2） --------- * Bye （3）■ -------- 200 OK （4） ------ J----------- 200 OK （5） ------ ►（2）用户通话结束后，被叫用户挂机，终端代理B向代理服务器发送 Bye消息；（3）代理服务器转发 Bye消息至终端代理 A，同时向认证/计费中心送用户通话的详细信息，请求计费；(4)主叫用户挂机后，终端代理A向代理服务器发送确认挂断响应消息200 OK ;(5)代理服务器转发响应消息2000K ；注：RFC3621上结束流程为：终端代理B直接发送Bye至终端代理A (未通过代理服务器转发)，测试时使用的 X-Lite软件Bye消息目的IP为代理服务器。

SIP呼叫典型流程图解及详细解释目录1.Sip协议的相关术语： (2)2.注册流程 (4)3.注销流程： (6)4.基本呼叫建立过程： (7)5.会话更改流程： (9)6.正常呼叫释放过程： (12)7.被叫忙呼叫释放： (13)8.被叫无应答流程一： (14)9.被叫无应答流程二： (15)10.遇忙呼叫前转： (16)11.无应答呼叫前转流程： (18)12.呼叫保持： (20)13.呼叫等待： (23)14.盲转流程 (27)15.询问转的流程 (30)16.彩铃的流程 (31)17.三方通话 (34)1.Sip协议的相关术语：A拨打B,A到proxy是一个session，一个dialog，proxy到b是另一个dialog，有另一个session name。

Invite，ack，bye，option，update，cancel消息，每发一个就是一个事务。

每发一个请求，cseq加1，但cancel，ack，bye请求的cseq同invite的cseq。

Callid，from tag，to tag标识一次对话。

Invite消息中有from tag，没有to tag，100 trying应答也没有to tag。

被叫发的bye 中from，to的tag和180和200ok的值。

每个事务用via字段里的branch的值来区分，invite到200ok之间属于一个事务，bye是另一事务。

语音流，被叫收到ack后发一个rtp流。

2.注册流程3.注销流程：终端代理代理服务器REGISTER (1)200 OK (4)标题（1） 终端向代理服务器送Register 消息注销，其头中expire 字段置0。

（2） 代理服务器收到后回送200 OK 响应，并将数据库中的用户有关信息注销。

4.基本呼叫建立过程：5.会话更改流程：用户代理服务端用户代理客户端通话 (1)Invite (2)200 OK (3)ACK (4)标题（2） 用户代理服务端向用户代理客户端发送Inivte消息,带有新的SDP协商信息。

SIP协议呼叫流程及协议分析SIP（Session Initiation Protocol）是一种用于建立、修改和终止多媒体会话的通信协议。

它是一种应用层协议，常用于VoIP（Voice over Internet Protocol）和实时通信应用中。

本文将详细介绍SIP协议的呼叫流程，并对协议进行分析。

一、SIP协议呼叫流程1. 注册过程SIP协议中，用户需要通过注册过程将自己的地址信息注册到服务器上。

注册过程包括以下步骤：a. 用户向服务器发送注册请求。

b. 服务器验证用户身份，并将用户的地址信息存储在注册表中。

c. 服务器向用户发送注册成功的响应。

2. 呼叫建立过程当用户想要建立一个呼叫时，需要进行呼叫建立过程。

呼叫建立过程包括以下步骤：a. 主叫用户向服务器发送呼叫请求。

b. 服务器查询被叫用户的地址信息。

c. 服务器向被叫用户发送呼叫请求。

d. 被叫用户接收到呼叫请求后，向服务器发送呼叫接受响应。

e. 服务器将呼叫接受响应转发给主叫用户。

3. 媒体协商过程在呼叫建立成功后，主叫用户和被叫用户需要进行媒体协商，确定使用的编解码器、媒体格式等。

媒体协商过程包括以下步骤：a. 主叫用户向被叫用户发送媒体协商请求。

b. 被叫用户接收到媒体协商请求后，向主叫用户发送媒体协商响应。

c. 主叫用户接收到媒体协商响应后，双方根据协商结果进行媒体流传输。

4. 呼叫结束过程当呼叫结束时，需要进行呼叫结束过程。

呼叫结束过程包括以下步骤：a. 用户向服务器发送呼叫结束请求。

b. 服务器向对应的用户发送呼叫结束响应。

c. 用户接收到呼叫结束响应后，结束呼叫。

二、SIP协议分析1. SIP消息格式SIP协议使用文本格式的消息进行通信，消息格式如下：a. 请求消息格式：请求行 + 头部字段 + 空行 + 消息体。

b. 响应消息格式：状态行 + 头部字段 + 空行 + 消息体。

2. SIP地址SIP地址用于标识用户和服务器的位置，格式为"sip:user@domain"。

成功的SIP用户呼叫流程在同一SoftX3000控制下的两个SIP用户之间的成功呼叫，SIP PhoneA为主叫，SIP PhoneB为被叫，主叫先挂机；图3-6 SIP实体之间的SIP呼叫流程(1)事件1：SIP PhoneA发INVITE请求到MGC，请求MGC邀请SIP PhoneB加入会话。

(2)事件2：MGC给SIP PhoneA回100 Trying表示已经接收到请求消息，(3)事件3：MGC给SIP PhoneA发407 Proxy Authentication Required响应，表明MGC端要求对用户进行认证，(4)事件4：SIP PhoneA发ACK消息给MGC，证实已经收到MGC对于INVITE请求的最终响应。

(5)事件5：SIP PhoneA重新发INVITE请求到SoftX3000。

(6)事件6：MGC给SIP PhoneA回100 Trying表示已经接收到请求消息，(7)事件7：MGC向SIP PhoneB发INVITE消息，请求SIP PhoneB加入会话。

并且通过该INVITE请求消息携带SIP PhoneA的会话描述给SIPPhoneB。

(8)事件8：SIP PhoneB给MGC回100 Trying表示已经接收到请求消息，(9)事件9：SIP PhoneB振铃，并回180 Ringing响应通知MGC。

(10)事件10：MGC回180 Ringing响应给SIP PhoneA，SIP PhoneA听回铃音。

(11)事件11：SIP PhoneB给MGC回200 OK响应表示其发过来的INVITE请求已经被成功接受、处理。

(12)事件12：MGC给SIP PhoneA回200 OK响应表示其发过来的INVITE请求已经被成功接受、处理，并且将SIP PhoneB的会话描述传送给SIP PhoneA。

(13)事件13：SIP PhoneA发ACK消息给MGC，证实已经收到MGC对于INVITE请求的最终响应。

SIP呼叫典型流程图解及详细解释模板1SIP呼叫典型流程图解及详细解释目录1. Sip协议的相关术语: ............................................... 错误!未定义书签。

2. 注册流程.................................................................... 错误!未定义书签。

3. 注销流程: ................................................................. 错误!未定义书签。

4. 基本呼叫建立过程: ................................................. 错误!未定义书签。

5. 会话更改流程: ......................................................... 错误!未定义书签。

6. 正常呼叫释放过程: ................................................. 错误!未定义书签。

7. 被叫忙呼叫释放: ..................................................... 错误!未定义书签。

8. 被叫无应答流程一: ................................................. 错误!未定义书签。

9. 被叫无应答流程二: ................................................. 错误!未定义书签。

10. 遇忙呼叫前转: ...................................................... 错误!未定义书签。

11. 无应答呼叫前转流程: .......................................... 错误!未定义书签。

SIP协议呼叫流程及协议分析一、引言本文旨在详细介绍SIP（Session Initiation Protocol）协议的呼叫流程，并进行协议分析。

SIP是一种应用层协议，用于建立、修改和终止多媒体会话，如音频和视频通话。

它是一种灵活的协议，被广泛应用于VoIP（Voice over Internet Protocol）和实时通信系统。

二、SIP协议概述SIP协议基于文本，使用类似HTTP的请求-响应模式进行通信。

它使用统一资源标识符（URI）来标识参与会话的用户和终端设备。

SIP协议的核心功能包括会话的建立、修改和终止，以及与会话相关的功能，如呼叫转移和会议。

三、SIP协议呼叫流程1. 注册过程- 用户设备向SIP服务器发送REGISTER请求，包含用户的SIP URI和认证信息。

- SIP服务器验证用户身份，并将用户的SIP URI映射到一个或多个联系地址。

- SIP服务器返回REGISTER响应，包含联系地址和过期时间。

- 用户设备定期发送REGISTER请求以保持注册状态。

2. 呼叫建立过程- 主叫用户设备向SIP服务器发送INVITE请求，包含被叫用户的SIP URI。

- SIP服务器根据被叫用户的SIP URI查找其联系地址。

- SIP服务器向被叫用户设备发送INVITE请求。

- 被叫用户设备接收INVITE请求，并向SIP服务器发送RINGING响应。

- SIP服务器将RINGING响应转发给主叫用户设备。

- 被叫用户设备接听通话后，向SIP服务器发送OK响应。

- SIP服务器将OK响应转发给主叫用户设备。

3. 呼叫修改过程- 在呼叫建立后，主叫用户设备可以发送UPDATE请求来修改呼叫参数。

- SIP服务器将UPDATE请求转发给被叫用户设备。

- 被叫用户设备接收UPDATE请求，并向SIP服务器发送OK响应。

- SIP服务器将OK响应转发给主叫用户设备。

4. 呼叫终止过程- 任一用户设备可以发送BYE请求来终止呼叫。
