住宅厨房烟道排气系统技术标准与质量要求 Company number:【0089WT-8898YT-W8CCB-BUUT-202108】附件2:住宅厨房烟道排气系统技术要求和质量标准目录:1.依据(标准和规范)2.提供样品及相关资料3.设计、制作工序要求1)设计要求;2)制作工序要求;4.材料进场检查5.运输和堆放6.安装要求7.排气阀及相关配件8.烟道烟帽9.其他注意事项10.施工组织方案编制、供货、安装工期及其他时间配合要求1.依据1.1.除另有注明外,本工程须符合设计、图纸和相关国家、地方及行业标准,主要包括但不限于(当以下所引用的标准出现废止情况,自动更新为最新标准,并更新相应条款):➢《工程建设标准强制性条文》➢《建筑工程施工质量验收统一标准》(GB50300-2001)➢《建筑装饰装修工程质量验收规范》(GB50210-2001)➢《住宅装饰装修工程施工规范》(GB50327-2001)➢《住宅排气道(一)》(07J916—1)➢《住宅厨房卫生间变压式排风道图集(II型)》(统一编号:BK2001—02C)➢《住宅厨房卫生间变压式防串烟防倒灌排风道》(广东省推荐标准GJT003)➢《住宅共用变压拔气式五防排气系统》(广东省推荐标准粤12J/T910)➢《排油烟气防火止回阀》GA∕T798-2008➢《建筑通风和排烟系统用防火阀门》GB19530-2007➢《通风管道耐火试验方法》GB∕T17428-2009➢《建筑材料及制品燃烧性能分级》GB8624-2006➢《建筑材料放射性核素限量》GB6566-2001➢《建筑构件耐火试验方法》GB∕T19978-1999➢《住宅设计规范》(GB50096—2011)➢《民用建筑设计通则》GB50352—2005➢《住宅建筑规范》GB50368—2005➢《建筑设计防火规范》GB50016—2006➢《采暖通风与空气调节设计规范》GB50019—2003➢《住宅厨房、卫生间排气道》JG/T194—2006➢《住宅厨房及相关设备参数》(GB11228-89)1.2.本技术要求及质量标准是针对厨房排烟道,不包括卫生间排烟道和商业排烟道。
部品标准厨房卫生间排气烟道Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】住宅工程部品标准(补充)——厨房、卫生间排气(烟)道做法标准二〇一五年三月二日住宅工程部品标准(补充)——厨房、卫生间排气(烟)道做法标准一、现行的国家有关建筑规范、标准、规程:《住宅厨房、卫生间排气道》JGT194-2006《住宅设计规范》GB50096-2011二、规范约定一类是工厂预制的薄壁排气道,内壁相对比较平整、光滑,壁厚介于12~15毫米之间,每节排气道的标准长度为~米或者~米,也可以根据用户的实际要求定做;另外一类是现场砌筑的排气道,内壁相对比较粗糙,壁厚120毫米。
而现场砌筑的排气道是用砖或者石块,按照国家有关建筑规范在现场砌筑而成,砖缝砂浆务必饱满,以免烟气泄漏;排气道内部用水泥砂浆尽量抹平,以降低气流摩擦阻力损失。
内表面要求光滑,外表面要求平整无空洞和缝隙,端面应平整且无毛边;进出口上方应标明规格、型号(层号)标有气流方向的箭头“↑”,以免安装时产生错误;为方便排演气道的安装可制成每层楼一节,这样排烟气道长度等于层高。
1、钢丝网水泥排气道制品的水泥强度不应低于。
硅酸盐水泥、普通硅酸盐水泥性能应符合GB175的规定,快硬硅酸盐水泥性能应符合GB199的规定,矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰质硅酸盐水泥性能应符合GB1344的规定。
增强材料宜采用22#-26#及直径4的钢筋,钢丝网网眼尺寸以为10㎜×10㎜。
2、玻璃纤维网增强水泥排气道制品的水泥强度不应低于级。
低碱度硫铝酸盐水泥性能应符合JC/T659的规定,硫铝酸盐水泥性能应符合JC714的规定。
耐碱玻璃纤维网格布应符合JC/T841的规定。
3、骨料性能应符合JGJ51的规定,其粒径不应大于排气道壁厚的1/34、允许采用耐老化、耐腐蚀、耐潮湿并符合防火及环保规定的化学建材或其他轻质材料。
消防排烟管道验收标准消防排烟管道验收标准主要包括以下内容:1. 外观质量:管道表面应平整,无损坏,接管合理,连接处无明显缺陷。
2. 风管吊装:吊装风管允许偏差为3/1000,且不应大于20mm。
3. 漏风量测试:主、干管漏风量测试应不大于相关规定。
4. 外观检查:支架形式、位置应符合设计要求,间距应均匀,允许偏差为30mm。
5. 风管法兰:矩形法兰的四角应焊接螺栓,两对角线长度应相等。
6. 排烟管道的横截面积:为保证管道内空气流动速度稳定,其横截面积不应小于排烟设备出口面积的倍。
7. 垂直度测试:在管道安装完毕后,应对其垂直度进行测试,确保符合要求。
8. 防晃支架:当水平悬吊的主、干管道长度超过20m时,应设置防晃支架。
9. 支架间距:管道安装时,支架间距应符合相关规定。
10. 承重吊架:承重吊架的受力应与管道的走向一致。
11. 支吊架固定:支吊架的固定应牢固、平整,与管道接触良好。
12. 连接法兰:连接法兰时应保证平行、严密,并设置螺栓固定。
13. 波纹补偿器安装:波纹补偿器安装时应与管道保持同轴,不得偏斜。
14. 柔性短管:柔性短管的安装应松紧适度,防止对设备造成损坏。
15. 检查孔:在便于操作的位置设置检查孔,确保管道内部清洁。
16. 通风、空气调节系统的风管安装前应进行清洗,确保内部无杂物。
17. 风管安装完成后,应进行漏风量测试,确保符合要求。
18. 排烟口应安装在相应的防烟分区内,并满足设计位置要求。
19. 防火阀的安装位置应符合设计要求,并贴邻被保护对象(距防火墙或防火隔断墙不超过200mm)。
20. 防排烟系统的风机应满足设计的风量、风压及功率要求,并具有消防排烟使用的明显标志。
21. 排烟管道和正压送风管道均应作绝热处理,且防排烟管道铁皮厚度应满足高压风管厚度要求。
22. 检查防烟分区的设置、围合是否满足要求,确保排烟口安装在相应的防烟分区内且与设计位置一致。
23. 在验收过程中,应对各系统按比例进行抽查,确保系统正常运行。
附件2:住宅厨房烟道排气系统技术要求和质量标准目录:1.依据(标准和规范)2.提供样品及相关资料3.设计、制作工序要求1)设计要求;2)制作工序要求;4.材料进场检查5.运输和堆放6.安装要求7.排气阀及相关配件8.烟道烟帽9.其他注意事项10.施工组织方案编制、供货、安装工期及其他时间配合要求1.依据1.1.除另有注明外,本工程须符合设计、图纸和相关国家、地方及行业标准,主要包括但不限于(当以下所引用的标准出现废止情况,自动更新为最新标准,并更新相应条款):《工程建设标准强制性条文》《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑装饰装修工程质量验收规范》(GB50210-2001)《住宅装饰装修工程施工规范》(GB50327-2001)《住宅排气道(一)》(07J916—1)《住宅厨房卫生间变压式排风道图集(II型)》(统一编号:BK2001—02C)《住宅厨房卫生间变压式防串烟防倒灌排风道》(广东省推荐标准GJT003)《住宅共用变压拔气式五防排气系统》(广东省推荐标准粤12J/T910)《排油烟气防火止回阀》GA∕T798-2008《建筑通风和排烟系统用防火阀门》GB19530-2007《通风管道耐火试验方法》GB∕T17428-2009《建筑材料及制品燃烧性能分级》GB8624-2006《建筑材料放射性核素限量》GB6566-2001《建筑构件耐火试验方法》GB∕T19978-1999《住宅设计规范》(GB50096—2011)《民用建筑设计通则》GB50352—2005《住宅建筑规范》GB50368—2005《建筑设计防火规范》GB50016—2006《采暖通风与空气调节设计规范》GB50019—2003《住宅厨房、卫生间排气道》JG/T194—2006《住宅厨房及相关设备参数》(GB11228-89)1.2.本技术要求及质量标准是针对厨房排烟道,不包括卫生间排烟道和商业排烟道。
厨房卫生间烟道功能检测标准
厨房和卫生间的烟道功能检测标准是非常重要的,因为烟道的功能性直接关系到室内空气质量和火灾安全。
以下是对于厨房和卫生间烟道功能检测标准的全面回答:
1. 烟道通风功能,烟道的主要功能之一是排除厨房和卫生间产生的烟雾和异味。
因此,烟道的通风功能是检测的重点之一。
标准检测程序通常包括使用专业设备测试烟道的通风效率,确保能够迅速排除烟雾和异味,保持室内空气清新。
2. 烟道结构安全,另一个重要的检测标准是确保烟道的结构安全可靠。
这包括检测烟道管道的材质、连接件的牢固性以及烟道内部是否存在积碳或其他堵塞物。
这些因素直接关系到烟道在使用过程中的安全性和稳定性。
3. 排烟效率,厨房和卫生间烟道的排烟效率也是检测标准的重要内容。
通过检测烟道在不同条件下的排烟效率,可以评估其在真实使用环境下的排烟情况,确保能够及时有效地排除烟雾和异味。
4. 烟气排放标准,在一些地区,对于厨房和卫生间烟道排放的
烟气也有相关的排放标准。
因此,检测标准还包括对烟气排放的浓度和成分进行检测,以确保排放符合相关的环保标准。
总的来说,厨房和卫生间烟道功能检测标准涉及到通风功能、结构安全、排烟效率和烟气排放等多个方面。
这些标准的制定和执行,对于保障室内空气质量和火灾安全都具有重要意义。
住宅厨房排气道系统质量控制要点No.:0000000000000150 ✍ 住宅厨房排气道系统质量控制要点 住宅厨房排气道系统质量控制要点 沈月勇 ☎杭州市建设工程质量安全监督总站, 浙江 杭州 ✆ 摘 要:如何解决厨房串烟、串味 以提高排烟效果 控制排气道质量 消除排气道安全隐患。
今从排气道的排烟机理,以及工程应用中存在的问题和原因等进行分析,并以实际案例佐证,认为排气道系统质量控制的的重点要加强对人的控制 严格把好设计图纸关、材料进场关、施工安装关、检查验收关、合理使用关。
关键词:排气道系统 型式 串烟 串味 烟囱效应 近年来 城市住宅建筑厨房烟气的排放基本采用了集中式排气道系统。
但由于排气道系统的质量问题造成厨房串烟、串味、排烟效果差等导致居民投诉 更有甚者出现排气道倒塌、火灾等质量安全事故。
年 月 日 长春市崇智路与建和街交会处一幢高层的 楼排气道起火; 年 月 日 杭州市余杭区发生一起居民入住新房后因烟道倒塌致人死亡的重大事故。
浙江省于年发布工程建设标准《住宅厨房和卫生间排气道系统应用技术规程☎❆ ✆》 笔者参与该标准的编制工作 对如何防止厨房串烟、串味 提高排烟效果 控制排气道质量进行了研究 现对住宅厨房排气道系统质量控制要点进行分析。
排气道系统的型式与排烟机理 目前 住宅集中排气道系统主要型式有子母型排气道系统、变压式排气道系统、烟道加防火止回阀排气道系统三种☎图 ✆。
图 住宅集中排气道系统 子母型排气道系统 子母型排气道系统也称为主次式排气道系统 各用户的烟气先进入子烟道上升一定高度后转入主烟道 依靠结构上的变换增加排气动能 加快排出速度 同时实现防串烟的功能。
这种排气道系统制作麻烦 施工要求高 安装时必须保证上下烟道对接准确 管节间密闭好。
水泥砂浆、砖块等建筑垃圾不得掉入子烟道内。
为保证主烟道有足够的流通面积 排气道所需尺寸大 占用较多建筑面积。
烟道的设计要求及安装标准烟道的设计要求及安装标准烟道的设计要求:1.如果条件允许,首层可以不做成品烟道,而是在二层楼板烟道位置做成局部降板(降低500mm左右),做成首层现浇钢筋混凝土烟道。
2.如果烟道穿过楼板,则在根部做混凝土挡坎,挡坎高度应高出厅房楼板标高200mm。
3.烟道出屋面的部分及风帽必须做成钢筋混凝土整体结构。
4.成品烟道高度与楼层高度一致,烟道必须在楼板位置接缝。
5.烟道的布置方面,如果对外立面没有影响,可以考虑布置在室外,这样既可以增加房间的使用面积,也可减少厨卫漏水隐患。
烟道的安装标准:1.烟道必须由下向上逐层安装,特别要注意核对烟道型号和楼层。
严格按产品型号代号的标记,按顺序安装,安装时绝对不能错装。
2.烟道必须在楼板处接缝安装,上下管道之间的接缝用水泥砂素灰做好密封,管道与楼板间隙用C20细石混凝土填塞,并浇注C20混凝土坎(坎厚80mm,坎顶标高高出厅房楼板标高200mm)。
每层排风道要做承托处理(烟道下端预埋铁件,在楼板处焊接角钢承托)。
3.烟道安装后,必须用C20细石混凝土灌实烟道与墙面的间隙。
如果间隙过小,则应在安装烟道前,将墙面抹灰,防止烟道万一漏烟串过墙面。
4.施工时不允许异物投入烟道中。
烟道施工安装过程中,管口应采取遮蔽措施,直到安装接口件时再拆除。
遮蔽为薄壁水泥砂浆时,厂家应在其表面预埋铁丝,方便拆除时外拉,以免造成拆除时薄壁掉入烟道内。
5.为规范和方便厨房烟道与排油烟机的连接,管道厂家应提供专用的排风道进风口接口件,供施工单位在厨房内抹灰时嵌埋。
6.注意首层烟道的沉降,要注意确保首层烟道与建筑共同沉降。
7.清洗烟道表面时,烟道与墙面之间应挂网,防止接缝处开裂。
Regarding the design standards for flues。
both the "Trial Standards for Residential Design in Guangzhou" issued in 1997 and the "Residential Design Standards" promulgated by the Ministry of n in 1999 require the design of dedicated flues。
竭诚为您提供优质文档/双击可除住宅烟道安装规范篇一:住宅厨房烟道排气系统技术标准与质量要求附件2:住宅厨房烟道排气系统技术要求和质量标准目录:1.依据(标准和规范)2.提供样品及相关资料3.设计、制作工序要求1)设计要求;2)制作工序要求;4.材料进场检查5.运输和堆放6.安装要求7.排气阀及相关配件8.烟道烟帽9.其他注意事项10.施工组织方案编制、供货、安装工期及其他时间配合要求1.依据1.1.除另有注明外,本工程须符合设计、图纸和相关国家、地方及行业标准,主要包括但不限于(当以下所引用的标准出现废止情况,自动更新为最新标准,并更新相应条款):《工程建设标准强制性条文》《建筑工程施工质量验收统一标准》(gb50300-20xx)《建筑装饰装修工程质量验收规范》(gb50210-20xx)《住宅装饰装修工程施工规范》(gb50327-20xx)《住宅排气道(一)》(07j916—1)《住宅厨房卫生间变压式排风道图集(ii型)》(统一编号:bk20xx—02c)《住宅厨房卫生间变压式防串烟防倒灌排风道》(广东省推荐标准gjt003)《住宅共用变压拔气式五防排气系统》(广东省推荐标准粤12j/t910)《排油烟气防火止回阀》ga∕t798-20xx《建筑通风和排烟系统用防火阀门》gb19530-20xx《通风管道耐火试验方法》gb∕t17428-20xx《建筑材料及制品燃烧性能分级》gb8624-20xx《建筑材料放射性核素限量》gb6566-20xx《建筑构件耐火试验方法》gb∕t19978-1999《住宅设计规范》(gb50096—20xx)《民用建筑设计通则》gb50352—20xx《住宅建筑规范》gb50368—20xx《建筑设计防火规范》gb50016—20xx《采暖通风与空气调节设计规范》gb50019—20xx《住宅厨房、卫生间排气道》jg/t194—20xx《住宅厨房及相关设备参数》(gb11228-89)1.2.本技术要求及质量标准是针对厨房排烟道,不包括卫生间排烟道和商业排烟道。

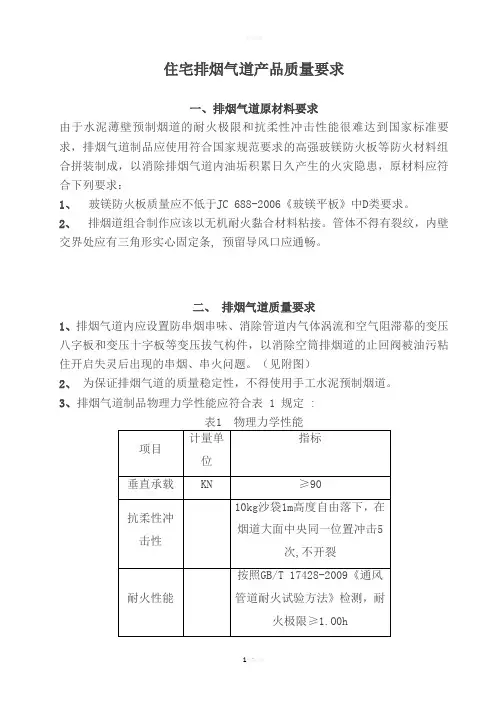

住宅排烟气道产品质量要求一、排烟气道原材料要求由于水泥薄壁预制烟道的耐火极限和抗柔性冲击性能很难达到国家标准要求,排烟气道制品应使用符合国家规范要求的高强玻镁防火板等防火材料组合拼装制成,以消除排烟气道内油垢积累日久产生的火灾隐患,原材料应符合下列要求:1、玻镁防火板质量应不低于JC 688-2006《玻镁平板》中D类要求。
2、排烟道组合制作应该以无机耐火黏合材料粘接。
管体不得有裂纹,内壁交界处应有三角形实心固定条, 预留导风口应通畅。
二、排烟气道质量要求1、排烟气道内应设置防串烟串味、消除管道内气体涡流和空气阻滞幕的变压八字板和变压十字板等变压拔气构件,以消除空筒排烟道的止回阀被油污粘住开启失灵后出现的串烟、串火问题。
(见附图)2、为保证排烟气道的质量稳定性,不得使用手工水泥预制烟道。
3、排烟气道制品物理力学性能应符合表 1 规定 :表1 物理力学性能4、厂家提供的烟道应具备有效期内型式检验报告和通风性能检测报告,并对垂直承载力、抗柔性冲击性能进行复检, 复检为见证取样送检, 检验结果应符合《住宅厨房、卫生间排气道》JG/T194或标准要求严于JG/T194的企业标准的规定。
5、耐火极限应提供国家消防法定检测单位按照《通风管道耐火试验方法》GB/T17428-2009进行检验的型式检验报告,其耐火极限不低于1.O小时,该型式检验报告有效期为2年。
6、不锈钢防火止回阀必须带有和防火止回阀连为一体的导流支管设置在烟气道内。
导流支管应该采用和防火止回阀相同的不锈钢材料制成。
防火止回阀应提供国家消防法定检测单位出具的型式检验报告。
检验结果应符合《排油烟气防火止回阀》GA/T798的规定,其耐火极限不低于1.O小时。
7、排气道产品通风性能检验报告内必须有对管道内部结构的描述,检测依据应该参照《非金属及复合风管》JG/T258中的通风性能测试方法。
(允许不是直接生产销售商的通风性能检测报告,但是该通风性能检测报告的排气道产品结构形式和技术要求需和供货排气道产品一致,并由报告委托单位或受检单位出具授权使用书给烟道的直接生产销售商方可进入工程使用。

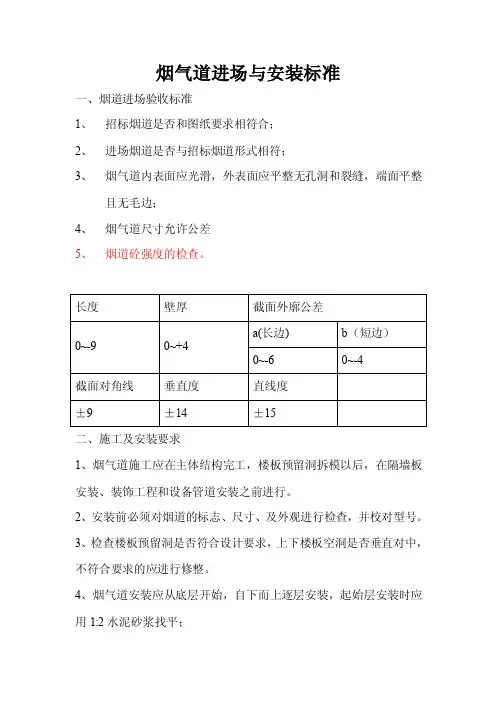

烟气道进场与安装标准一、烟道进场验收标准1、招标烟道是否和图纸要求相符合;2、进场烟道是否与招标烟道形式相符;3、烟气道内表面应光滑,外表面应平整无孔洞和裂缝,端面平整且无毛边;4、烟气道尺寸允许公差5、烟道砼强度的检查。
二、施工及安装要求1、烟气道施工应在主体结构完工,楼板预留洞拆模以后,在隔墙板安装、装饰工程和设备管道安装之前进行。
2、安装前必须对烟道的标志、尺寸、及外观进行检查,并校对型号。
3、检查楼板预留洞是否符合设计要求,上下楼板空洞是否垂直对中,不符合要求的应进行修整。
4、烟气道安装应从底层开始,自下而上逐层安装,起始层安装时应用1:2水泥砂浆找平;5、下烟气道对接应用水泥砂浆加胶粘剂对接,配比为水泥、砂、801建筑胶=1:2:0.25~0.5,座浆应饱满,并检查接口是否严实及管体中心是否对中。
6、就位后,烟气道四周用木楔做临时固定,待浇灌细石混凝土时将木楔取出。
7、烟气道全部就位后,烟气道与楼板预留洞之间缝隙用C20细石混凝土浇灌密实,再用防水油膏密封。
8、六层以上住宅,从六层开始,每隔三层做分层承托处理,施工时用直径14---18二级钢承托烟气道管体,严格按照图集施工。
9、出屋面烟气道,应在屋面保温层、防水层施工前进行。
10、风帽底座施工时,应在混凝土每边中心距内壁50mm预留一个30m m×30mm 深70mm的洞,安装时将风帽底板预留孔风帽底座预留洞对中,插入洞内长110mm直径为8的圆钢,用1:2水泥砂浆灌实,再用防水油膏封口。
11、脱卸式止回阀与烟气道连接处应加垫片,保证密封,不漏气;厨房、卫生间设有吊顶时,应在止回阀下部留300×300检修口,便于脱卸清洗止回阀。
12、烟气道在安装过程中,为防止杂物掉入烟气道,阻塞气流,烟气道应采取这该措施。
13、如在烟气道外壁粘贴瓷砖,应在烟气道外壁增加一道钢丝网(丝径0.5mm,孔径10×10mm——15×15mm),钢丝网应搭接过烟气道与墙面的交接处150mm,并固定,用1:3水泥砂浆打底,然后按贴瓷砖的要求粘贴瓷砖。
住宅厨房排烟道质量要求在住宅厨房中,排烟道是与厨房油烟处理相关的重要部分。
正常运行的排烟道可以有效地排出厨房中的油烟和异味,保障室内空气清新。
因此,我们需要对住宅厨房排烟道的质量有一定的要求。
一、排烟道材料排烟道的材料应该选用钢质或者镀锌板材等高质量的金属材料。
这样的材料不易生锈,强度大,且可以有效地承受烟雾和油烟对排烟道的侵蚀。
同时,我们还需要对排烟道的厚度进行要求,一般来说,排烟道的厚度应该在1毫米以上。
这样能够更好的保证排烟道的质量和使用寿命。
二、排烟道的直径正确选择排烟道的直径是确保排烟道正常工作的重要因素。
在选择排烟道时,一般会依据厨房的尺寸与使用需求来进行计算。
如果排烟道的直径太小,会导致油烟排放不畅,容易引起排气管或水份管堵塞,严重时可能导致火灾等安全事故的发生。
因此,在选择排烟道的直径时,需要按照实际情况进行严格的计算和测量。
三、排烟道的连接排烟道的连接需要严密可靠,松动或者漏气都会影响排烟效果甚至引起安全事故。
因此,我们要求排烟道的连接部分不得使用塑料、铝箔或者任何易碎或不耐高温的材料,同时,排烟道的连接部分要保持严密,不得漏气。
四、排烟道的保养排烟道在长时间的使用过程中,会产生固体沉淀物或者油屑等。
如果长时间不进行清理和保养,就会严重影响排烟道的正常工作,同时还会引起排气管的堵塞,从而影响整个厨房的使用和安全。
因此,我们对排烟道的保养和清洁非常重视。
一般建议每个月至少进行一次排烟道的清理和检查,在发现问题时及时整改,保证排烟道的正常使用。
五、总结住宅厨房排烟道质量的好坏直接影响到厨房油烟处理的效果和室内环境的舒适度。
因此,在选择和安装排烟道时,需要严格控制材质、直径、连接等方面的要求,并且要定期进行保养和清理,确保排烟道的正常运行和使用寿命。
住宅厨房排烟道安装要求
住宅厨房排烟道的安装要求是非常重要的,它涉及到居民的生
活环境和安全问题。
首先,排烟道的位置应当合理,一般要求在厨
房灶具的上方,以便有效地排出烟雾和油烟。
其次,排烟道应当保
持畅通,避免弯曲和堵塞,以确保排烟效果。
在安装排烟道时,需
要注意排烟道的材质和尺寸,一般建议使用不锈钢或者耐高温材料,尺寸要与灶具匹配,以确保排烟效果和安全性。
此外,排烟道的安
装应当符合当地建筑规范和安全标准,确保不会对建筑结构和居民
安全造成影响。
另外,排烟道的安装还需要考虑到防火和防水的要求,一般要
求排烟道要具备一定的防火性能,以及防水措施,避免雨水渗入或
者油烟在排烟道内凝结造成的安全隐患。
此外,排烟道的出口位置
也需要合理设置,一般要求远离窗户和通风口,避免烟雾倒灌或者
影响邻居的正常生活。
最后,排烟道的安装还需要经过专业人员的
施工和验收,确保安全可靠。
总的来说,住宅厨房排烟道的安装要求涉及到位置、材质、尺寸、防火防水、出口设置等多个方面,需要综合考虑并严格按照相
关规范和标准进行安装,以确保排烟效果和居民生活安全。
住宅排烟道国标以下为各规范关于住宅烟道相关标准:1.国家标准GB50016-2014《建筑物设计防火规范》中规定,排烟道应具备防火分隔和烟气控制的功能,同时具备以下特点:烟道不得垂直上升,应设有适当的倾斜度;烟道悬吊支架应设置牢固;烟道应具有防火封堵措施,以保证烟道通畅;排烟口应向室外排放,且不能影响周围环境。
2.根据建筑消防设施设计规范GB 50045-95《建筑火灾自动报警系统设计规范》中规定,排烟系统应设有防回流装置,以防止火灾期间烟气返回室内,从而保证人员疏散的安全。
3.根据建筑消防设施设计规范GB 50084-2001《建筑消防设计标准》中规定,排烟口应设置在建筑物的高处,避免烟气在疏散过程中与人员相互干扰;同时,排烟口应采用防水、防尘措施,确保排烟通道的畅通。
4.根据《建筑排烟系统技术规程》(GB 50178-2008),排烟系统应具备以下功能:灵敏、快速响应火灾信号;能够快速疏散烟气;防止烟气返回室内;保证建筑物内部的压力平衡;排烟风量应满足规定要求。
5.高层烟道的尺寸国家标准:18层以下烟道尺寸:430mm×300mm,24层以下烟道尺寸:460mm×400mm,30层以下烟道尺寸:600mm×400mm。
烟囱内将火焰和烟送到外部空间去的孔道。
烟道,用于排除厨房炊事活动产生的烟气或卫生间浊气的管道制品。
也称排风道、通风道、住宅排气道。
住宅烟道是住宅厨房、卫生间共用排气管道系统的主要组成部分。
高层住宅烟道相关规定是:1、《住宅设计规范》(GB50096-2011)第6.8.2条要求排气道产品本身是能够防止各层回流的定型排气道产品。
6.《住宅设计规范GB50096-2011》第6.8.2条条文说明也明确排气道产品本身须有防回流构造。
2、国家建设部颁布的建筑工业行业标准《住宅厨房、卫生间排气道》(JG/T194-2006),适用于各种原材料制成的排烟气道(除硫铝酸盐水泥和硅酸盐水泥之外的原料必须取得相关新材料应用证书)。
第1篇本工程为住宅工程,涉及烟道施工。
烟道是建筑物中用于排放厨房油烟和通风的重要设施,其施工质量直接关系到建筑物的安全和居住舒适度。
为确保烟道施工质量,特进行以下技术交底。
二、施工准备1. 材料准备:烟道材料应选用符合《住宅厨房和卫生间排烟(气)道制品》JG/T194-2018行业标准的水泥预制构件,水泥强度不应低于32.5级,构件耐火极限不应低于1.0h。
构件增强材料应使用网号04X04丝径不小于0.7mm的热镀锌电焊网及直径不小于4mm的钢筋。
2. 工具准备:电钻、切割机、水平尺、线锤、水平尺、卷尺、钢卷尺、刷子、抹子、水桶等。
3. 人员准备:施工人员应具备烟道施工经验和技能,熟悉施工图纸和规范要求。
三、施工工艺1. 施工前,应按照设计图纸要求,对烟道位置进行测量放线,确保烟道位置准确。
2. 根据放线结果,在烟道位置安装龙骨,龙骨间距应符合设计要求。
3. 在龙骨上敷设防水防潮隔膜,并在隔膜之间填充岩棉,以提高烟道的保温隔热性能。
4. 在竖向龙骨之间安装横向龙骨,并沿竖向龙骨和横向龙骨的外立面敷设涂装板。
5. 安装烟道时,应确保烟道与楼板、墙体的连接牢固,密封性能良好。
6. 烟道安装完成后,进行烟道抹灰,抹灰厚度应符合设计要求,抹灰面应平整、光洁。
7. 烟道抹灰完成后,进行质量检查,确保烟道施工质量符合规范要求。
四、质量控制1. 材料质量:确保烟道材料符合《住宅厨房和卫生间排烟(气)道制品》JG/T194-2018行业标准要求。
2. 施工工艺:严格按照施工工艺进行施工,确保烟道安装牢固、密封性能良好。
3. 质量检查:施工过程中,应进行全过程质量检查,发现问题及时整改。
4. 工程验收:施工完成后,应进行工程验收,确保烟道施工质量符合规范要求。
五、安全措施1. 施工人员应穿戴好个人防护用品,如安全帽、工作服、手套等。
2. 施工现场应设置安全警示标志,确保施工安全。
3. 施工过程中,应严格遵守操作规程,防止安全事故发生。
住宅厨房和卫生间排气道系统应用技术规程一、引言住宅排气道系统对于人们的生活质量和健康水平有着至关重要的作用。
尤其是厨房和卫生间这两个重要的功能区域,其排气道系统的合理设计和应用技术对于保障室内空气质量至关重要。
本文将从严格要求的角度,对住宅厨房和卫生间排气道系统应用技术规程进行详细介绍。
二、排气道系统的设计原则1、采用干式排气道系统,采用气流穿行原则,不论水平、上下式,必须保证烟道、排水管道连续,无死角、不漏气。
2、采用阻隔式设计,厨房和卫生间之间应当有隔音、防火效果的墙体或隔板。
3、采用去污净化处理方式或高效净化器,对排出的物质进行处理,保证排出的空气达到国家及地方规定的排放标准。
三、厨房排气道系统的设计技术规程1、设计标准:应满足国家烟道设计标准要求,烟道截面积应在40-50cm²/m之间。
2、排烟机选型:应根据厨房面积,选用适当的排烟机。
如果厨房长、宽和高分别为4m × 3m × 2.8m,则截面积为33.6m²。
排烟机应能够在10分钟内将截面积的空气完全排出。
3、风管材料:应选用镀锌钢板或铝合金板,铝板表面需增强耐热处理。
也可选用聚乙烯风管,但不得应用于直接通向烟囱的通风管道。
4、风口设计:应使烟气自然向外排放,应采用圆形或方形设计,圆形口应采用圆锥形、方形口应采用缩口式设计,风口直径或边长应不小于80mm。
5、烟道胶管:不应使用塑料烟道胶管,应使用不容易老化燃气胶管。
6、烟囱选择:如热水器使用的烟囱规定其不能作为厨房排烟烟道。
不能再与排气道同时使用一个烟囱,必须单独设置烟囱。
四、卫生间排气道系统的设计技术规程1、设计标准:应满足国家标准GB50005《建筑电气设计规范》,通常烟道截面积为10cm²/m一致,以达到卫生间中气体污染排放的要求。
2、排气风机的选型:可选用电动风机或微风机,应根据卫生间面积计算排量。
排风量为每小时6-8次室内空气量,同时系统运行噪音指标应符合国家规范。
