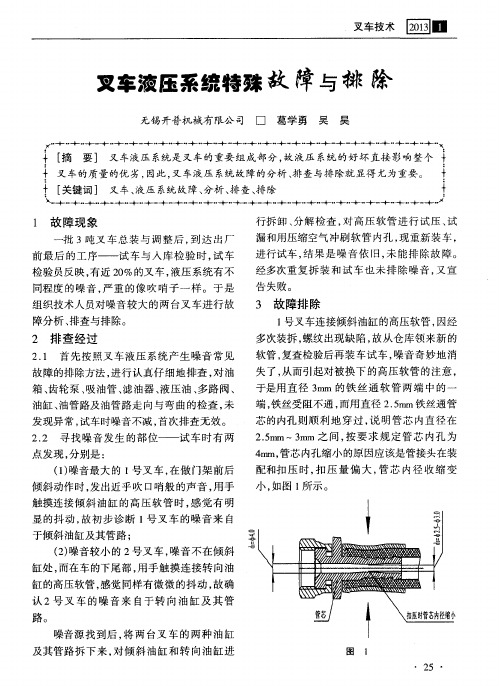

叉车液压系统的故障分析与日常维护叉车主要用于企业设备移动、负重工作。
工作原理是通过液压系统的作用使叉车的工作装置能正常运行。
所以叉车液压系统的质量高低直接决定了叉车的使用性能。
因此,在液压系统比较成熟的今天,运用到叉车上面的液压系统产生的故障尽管不复杂,但是对于引起叉车液压系统故障的具体原因还不能够明确找出。
这是由于叉车液压系统特殊的构造导致的,因为叉车的液压系统存在于叉车的管道和壳体之中,所以不能观察到油液和元器件等具体装置,所以在进行故障排除时比较困难。
标签:叉车液压系统;故障率;日常维护一、叉车液压系统故障分析1.1 叉车液压系统调试阶段的故障分析叉车液压系统调试阶段分为两个阶段,首先为叉车液压系统调试阶段,调试阶段是叉车液压系统出现故障最多的阶段,原因复杂多样,可能为设计方面,也可能为制造安装方面的,也可能为其他不明原因造成的,在制造叉车时必须将叉车的液压系统与电路系统,气动系统以及其他的机械系统进行组合,这就更增加了分析液压系统故障的难度,叉车液压系统在调试阶段常见的故障经常出现在如液压系统的各连接处容易出现泄露,各控制阀的不协调工作,液压系统内出现杂质容易导致堵塞阻尼孔,接错管路以及少装螺栓,设计缺陷以及系统原件的选择不当问题导致的在工作时精度达不到要求等,其次为叉车液压系统定型阶段的故障,叉车液压系统定型阶段是出现故障较少的阶段,经常出现的故障原因产生在运输以及装卸过程中。
1.2 叉车液压系统在运行初期和中期的故障分析叉车液压系统在运行前中期容易出现的故障为:叉车运行前期各个部件处于磨合阶段,首先,各种管路接头部件在被震动后容易脱落,更为严重的故障为对供油管路进行挤压,最后压裂管路,其次,叉车在磨合期各个元气部件经过前期的磨合,液压系统管壁上面的碎屑以及加工毛刺等沉淀到液压油中,造成液压油的污染,容易堵塞过濾器,造成整个液压系统压力不稳定或各部件动作缓慢甚至失灵;其次部分叉车在运行前期,长时间的运行以及频繁的工作,使叉车的液压系统配置的散热器散热效率下降,导致液压油持续升温最终导致泄露,造成叉车液压系统在运行时供油压力不足,造成的叉车工作精度与效率降低,叉车液压系统在运行到中期时,由于液压系统经过了前期的磨合阶段,各项指标均达到了最佳状态,这时叉车液压系统的故障发生率最低,这时容易引起液压系统发生故障的关键问题就是液压油的污染情况以及密封件的损坏造成漏油现象。
叉车液压系统维修手册第一节介绍叉车液压系统叉车液压系统是叉车的核心部件之一,其主要功能是提供驱动力和控制叉车的升降、倾斜及其他运动。
液压系统中,液压泵从油箱抽取液压油,通过液压阀控制液压油的流动,在执行机构产生相应的动作。
本章节将详细介绍叉车液压系统的组成和工作原理。
第二节液压系统故障诊断与维修叉车液压系统故障会导致叉车无法正常工作,影响工作效率和安全性。
本节将以常见的液压系统故障为例,介绍如何进行故障诊断和维修。
2.1 液压系统故障的分类液压系统故障可以分为液压油泄漏、液压泵故障、液压阀故障、执行机构故障等多个方面。
我们将针对不同类型的故障进行详细的分析和解决方案。
2.2 液压系统故障的诊断液压系统故障的诊断是解决故障的第一步。
我们将介绍一些常见的故障表现和对应的诊断方法,以帮助您快速准确地找到故障原因。
2.3 液压系统故障的维修在诊断出液压系统故障原因后,我们需要进行相应的维修措施。
本节将详细介绍如何正确地维修叉车液压系统,包括更换液压油封、清洗液压阀等。
第三节液压系统维护与保养对叉车液压系统进行定期维护和保养是确保其正常工作和延长使用寿命的关键。
本节将介绍叉车液压系统的维护和保养要点,帮助您更好地管理和保养叉车液压系统。
3.1 液压油的更换液压油的清洁度和合理的粘度对液压系统的正常运行至关重要。
我们将介绍液压油更换的步骤和注意事项,确保液压油的正常使用。
3.2 液压系统的清洁液压系统的清洁可以有效预防故障和维护系统的正常运行。
本节将介绍液压系统清洗的方法和注意事项,帮助您进行系统清洁。
3.3 液压系统的润滑润滑是液压系统保持良好工作状态的重要环节。
我们将介绍叉车液压系统中需要润滑的部位和选用润滑剂的注意事项。
结语本手册对叉车液压系统的维修和保养进行了详尽的介绍,希望能够帮助您更好地理解和操作液压系统,并在实际工作中解决液压系统故障。
请在维修和保养时严格按照手册中的要求进行操作,确保工作安全和叉车的正常运行。
叉车真空增压液压制动系统主要由制动踏板、制动总泵、真空增压器、制动分泵、车轮制动器和管路组成。
其工作原理如下:制动力通过踏板和联动机构作用于制动总泵,使其出口产生具有一定压力的液流;该液流进入真空增压器后压力进一步增加,最终经管路传至制动分泵;制动分泵产生推力将制动蹄片向两边张开,蹄片紧贴制动毂便产生制动力。
叉车制动系经常出现制动失灵、制动效果不良、制动跑偏和制动拖滞等4种故障,其诊断方法分别叙述如下。
1.制动失灵表现为制动时叉车不能实现减速或停车。
其诊断与排除方法如下:若连续踩踏几下制动踏板,踏板不升高并感到无阻力,应先检查制动总泵是否缺少制动液。
如缺少应添加同型号制动液,并排除管路空气;如不缺少,则检查各制动管路是否有泄漏或损坏,并视情修复或更换。
踩下制动踏板,如无联动感,则可能是踏板至制动总泵的连接脱开,应检查连接机构并连接好。
若踩下制动踏板,虽感到有一定阻力,但踏板位置保持不住,明显下沉,且总泵有漏液或喷液现象,其原因多为制动总泵密封件破裂。
应分解制动总泵,更换总泵密封件。
如上述检查均正常,则可能是总泵密封件失位,此时应分解制动总泵,更换同型号的总泵密封件。
2.制动效果不良此故障有3种现象:一是踩踏几次脚制动踏板,叉车不能减速停车;二是踩踏时踏板高度正常,但感觉踩踏无力,不能立即停车;三是踩踏板时感觉踏板高、硬甚至反弹,但制动效果不良。
对此故障诊断与排除方法如下:如连续踩几下制动踏板,踏板逐渐升高,且升高后不抬脚继续往下踩,能感觉到踏板有弹力,可松开踏板稍停一会儿再踩,若仍然如此即为制动系统内有空气,应予排气。
排放空气的顺序应先从制动总泵开始,再到各制动分泵。
各分泵排放空气的顺序应从离制动总泵最近的分泵开始,逐一排放。
排气方法:由1人负责踩制动踏板,另1人负责排气。
先将制动踏板踩到底后不放松,再将排气螺钉松开,待混有空气的制动液喷出,压力下降后,方可拧紧放气螺钉,放松制动踏板。
待制动踏板完全回位后,再次将制动踏板踩到底,继续放气。
液压系统常见故障的诊断及消除方法
1 常见故障的诊断方法
1.1 简易故障诊断法
1〕询问设备操作者,了解设备运行状况。
其中包括:液压系统工作是否正常;液压泵有无异常现象;液压油检测清洁度的时间及结果;滤芯清洗和更换情况;发生故障前是否对液压元件进行了调节;是否更换过密封元件;故障前后液压系统出现过哪些不正常现象;过去该系统出现过什么故障,是如何排除的等,逐一进行了解。
2〕看液压系统压力、速度、油液、泄漏、振动等是否存在问题。
3〕听液压系统声音:冲击声;泵的噪声及异常声;判断液压系统工作是否正常。
4〕摸温升、振动、爬行及联接处的松紧程度判定运动部件工作状态是否正常。
1.2 液压系统原理图分析法
根据液压系统原理图分析液压传动系统出现的故障,找出故障产生的部位及原因,并提出排除故障的方法。
结合动作循环表对照分析、判断故障就很容易了。
1.3 其它分析法
液压系统发生故障时根据液压系统原理进行逻辑分析或采用因果分析等方
法逐一排除,最后找出发生故障的部位,这就是用逻辑分析的方法查找出故障。
为了便于应用,故障诊断专家设计了逻辑流程图或其它图表对故障进行逻辑判断,为故障诊断提供了方便。
2 系统噪声、振动大的消除方法
3 系统压力不正常的消除方法
4 系统动作不正常的消除方法
5 系统液压冲击大的消除方法
6 系统油温过高的消除方法
7 液压件常见故障及处理
7.3 液压缸常见故障及处理〔
7.4 压力阀常见故障及处理
7.4.1 溢流阀常见故障及处理。
液压系统常见故障及解决方法液压系统作为工程机械中重要的动力传递和控制系统,常常会出现各种故障,给工程机械的正常工作带来困扰。
本文将就液压系统常见的故障进行分析,并提出相应的解决方法,以帮助读者更好地理解和应对液压系统故障。
首先,液压系统常见的故障之一是液压泵失效。
液压泵是液压系统的动力源,一旦液压泵失效,整个液压系统将无法正常工作。
造成液压泵失效的原因可能包括液压油污染、液压泵内部零部件磨损、密封件老化等。
对于液压泵失效的情况,我们可以采取以下解决方法,首先,定期对液压油进行检查和更换,保持液压油的清洁;其次,定期对液压泵进行维护保养,及时更换磨损严重的零部件;最后,注意液压泵的使用环境,避免高温、高湿等恶劣条件对液压泵的影响。
其次,液压系统常见的故障之二是液压缸漏油。
液压缸漏油会导致工程机械的动作失灵,严重影响工作效率。
造成液压缸漏油的原因可能包括密封件老化、液压缸内部零部件磨损、安装不当等。
对于液压缸漏油的情况,我们可以采取以下解决方法,首先,定期检查液压缸的密封件,及时更换老化严重的密封件;其次,定期对液压缸进行维护保养,注意液压缸内部零部件的磨损情况;最后,注意液压缸的安装和使用,避免因安装不当导致液压缸漏油。
最后,液压系统常见的故障之三是液压阀故障。
液压阀作为液压系统的控制元件,一旦出现故障会导致工程机械的动作不准确甚至失控。
造成液压阀故障的原因可能包括阀芯卡滞、阀芯密封不严、阀体内部堵塞等。
对于液压阀故障的情况,我们可以采取以下解决方法,首先,定期对液压阀进行清洗和维护保养,保持阀芯的灵活性;其次,定期检查液压阀的密封情况,及时更换密封件;最后,注意液压阀的安装和使用,避免因阀体内部堵塞导致液压阀故障。
综上所述,液压系统常见故障的解决方法包括定期检查和维护保养液压系统的各个部件,及时更换老化严重的零部件,注意液压系统的使用环境和安装,以确保液压系统的正常工作。
希望本文所述的液压系统常见故障及解决方法能够帮助到广大读者,使他们能够更好地应对液压系统故障,确保工程机械的正常工作。
手动液压叉车常见故障及维修方法
故障一:液压系统漏油
液压系统漏油是手动液压叉车常见的故障之一、漏油可能发生在管道连接处、液压缸密封处、油封等处。
如果发现有油渗漏,首先需要检查液压油箱油面是否过高,如果过高则需要排出一些油。
然后检查并紧固液压管道连接处、更换液压缸密封件、更换损坏的油封。
故障二:提升能力不足
当手动液压叉车的提升能力不足时,可能是由于液压油品质不佳或液压缸泄漏引起。
首先,确认液压油的品质是否符合要求,如果不符合要求则需要更换符合要求的液压油。
其次,检查液压缸是否存在泄漏情况,如果发现泄漏则需要更换密封件。
故障三:断杆现象
故障四:升降速度慢
手动液压叉车升降速度慢可能是由于液压油品质不佳或液压油泵磨损严重引起。
首先,确认液压油的品质是否符合要求,如果不符合要求则需要更换符合要求的液压油。
其次,检查液压油泵是否磨损,如果磨损严重则需要修理或更换液压油泵。
故障五:操作杆抬不起或降不下来
当手动液压叉车的操作杆抬不起或降不下来时,可能是由于操作杆内的锈蚀或机械部件损坏引起。
此时,需要拆卸操作杆进行清洗,清除锈蚀物或更换机械部件。
以上是手动液压叉车常见故障及维修方法的介绍。
在维修过程中,为了保障操作的安全,建议在专业人员的指导下进行操作。
并且,定期进行机械设备的维护保养,以延长其使用寿命、提高工作效率。
叉车液压系统故障分析及检修方法叉车动力换挡变速箱常见故障分析CPCD3L型叉车传动部分的故障多是由变速箱故障引起的。
该型叉车采用动力换挡变速箱,变速箱与液力变矩器相连接,采用多片湿式摩擦离合器,换挡离合器采用液压操作。
当操纵阀杆处于前进位置时,工作油进入前进挡离合器,使离合器主、从动摩擦片结合,传递扭矩。
当操纵阀杆处于后退挡位时,工作油进入后退挡离合器。
维普资讯原冈及排除方法:变速箱叉车动力换挡变速箱常见压泵滤油器堵塞或进油管路堵塞,故障分析应清洗滤油器和变速箱积油底壳CC3型叉车传动部分的故PDL或取出进油管路中的异物。
离合统的正常压力应为1510P。
3~5ka排除方法是更换液压泵或调整压力阀。
障多是由变速箱故障引起的。
该器压力低、打滑,变速箱油路系型叉车采用动力换挡变速箱,变速箱与液力变矩器相连接,采用多片湿式摩擦离合器,换挡离合器采用液压操作。
当操纵阀杆处于前进位置时,工作油进入前进挡离合器,使离合器主、从动摩器液压缸活塞密封环磨损过大,或“死”失掉弹性,应更换活烧塞密封环。
新出厂或大修后组装的叉车,也有可能是变速箱油孔与油箱之间密封不良、漏油,排除方法是更换密封,重新组装。
故障:变速箱输出轴花键磨损,联接盘的内花键磨损,引起联接盘打滑,动力输不出。
擦片结合,传递扭矩。
当操纵阀杆处于后退挡位时,工作油进入后退挡离合器。
制动时,各离合器的工作油从操纵阀的回油通道流回油箱,前进挡和后退挡离合排除方法:更换花键轴或联接盘。
如果联轴器的联接盘用连接螺栓脱落,需更换联接盘的螺栓。
故障:发动机启动后,行走操纵阀手柄无论是挂在空挡、前进挡或是后退挡,叉车均向后行驶,或均向前行驶。
故障:将行走操纵阀手柄扳到前进挡或后退挡,叉车只能前进不能后退,或只能后退不能前进。
原及排除方法:后退挡或前进挡离合器咬死,或变速箱离合器摩擦片烧结在一起。
离合器装配过紧或离合器分离弹簧的作用力过小,致使摩擦片分离不开。
排除方法是更换离合器摩擦片或换离合器的分离弹簧。
液压系统常见故障及排除方法液压系统是工程和机械系统中常见的一种动力传输和控制系统。
虽然液压系统具有高效、高功率密度和精确控制等优点,但由于工作环境的复杂性和使用条件的不确定性,液压系统常常会出现各种故障。
本文将介绍液压系统常见的故障及排除方法。
1.液压泵故障液压泵是液压系统的核心组件,常见的故障有泄漏、噪音和压力不稳定等。
对于泄漏问题,首先需要检查液压泵的密封件是否磨损或老化,并及时更换。
对于噪音问题,可以通过重新调整泵的进出口阀门和减震装置来解决。
压力不稳定的故障通常是由于密封圈松动或阀门调整不当造成的,可以通过紧固和调整来解决。
2.液压缸故障液压缸常见的故障包括泄漏、动作不畅和失效等。
对于泄漏问题,需要检查密封圈是否老化或损坏,并及时更换。
对于动作不畅的问题,可能是由于液压缸内部有杂质阻塞或油液粘度不适当造成的,可以通过冲洗液压缸或更换油液来解决。
对于失效的问题,需要检查液压缸是否正常工作,如有需要可以进行换向阀或液压缸的调整和维修。
3.系统泄漏问题液压系统常见的泄漏问题包括管路泄漏和密封件泄漏。
对于管路泄漏问题,需要检查管路连接和紧固件是否松动或老化,并及时重新紧固或更换。
对于密封件泄漏问题,需要检查液压缸、液压阀和液压泵等关键部件的密封件是否磨损或老化,并及时更换。
4.液压阀故障液压阀是液压系统的控制元件,常见的故障有阀门卡死、泄漏和动作不准确等。
对于阀门卡死的故障,可以通过清洁和润滑阀门来解决。
对于泄漏问题,需要检查阀门的密封件是否磨损或老化,并及时更换。
对于动作不准确的问题,可能是由于阀门内部有杂质阻塞或动力源不稳定造成的,可以通过清洗和调整来解决。
5.油液污染问题油液污染是液压系统常见的问题,会导致系统性能下降和故障频发。
常见的污染源有颗粒物、水分和气体等。
对于颗粒物污染,可以通过安装过滤器和定期更换滤芯来解决。
对于水分和气体污染,可以通过装置干燥器和离心分离器等设备来解决。
总之,液压系统在使用过程中可能会出现各种故障,对于不同的故障,需要根据具体情况进行分析和排除。

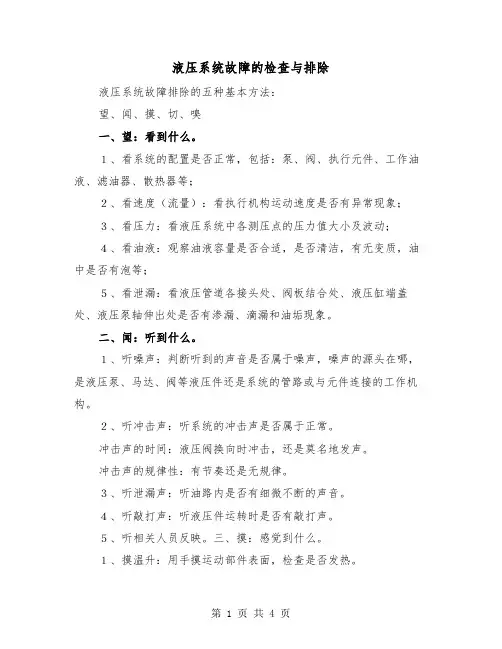

液压系统故障的检查与排除范本液压系统故障的检查与排除是维修液压设备的重要环节。
本文将分享一个液压系统故障的检查与排除的范本,旨在帮助读者更好地理解和解决液压系统故障。
一、液压系统压力不足液压系统压力不足是一种常见的故障现象,可以通过以下步骤进行检查和排除:1. 检查液压泵的工作状态。
检查液压泵是否正常运转,是否有异常噪声或震动。
如果存在异常情况,需要对液压泵进行检修或更换。
2. 检查液压泵的进油口和出油口。
确保进油口没有堵塞物,并且出油口没有泄漏。
如果有堵塞物或泄漏现象,需要进行清洁和修复。
3. 检查液压系统的油液质量和油液量。
确保油液质量符合要求,不含杂质和水分。
同时,检查油液量是否足够。
如有必要,需要更换油液或添加新的油液。
二、液压系统漏油液压系统漏油是另一种常见的故障现象,可以通过以下步骤进行检查和排除:1. 检查液压系统的密封件。
检查液压系统中的密封圈、密封垫等密封件是否完好无损。
如有磨损或老化现象,需要进行更换。
2. 检查液压系统的管路连接。
确保液压系统的管路连接牢固,没有松动现象。
如有松动,需要进行紧固。
3. 检查液压系统的油箱和油管。
检查油箱和油管是否有破损或渗漏的情况。
如有破损或渗漏,需要进行修复或更换。
三、液压系统工作不稳定液压系统工作不稳定是另一种常见的故障现象,可以通过以下步骤进行检查和排除:1. 检查液压系统的油液温度。
检查油液温度是否超过允许范围。
如超过范围,需要采取降温措施。
2. 检查液压系统的油液粘度。
检查油液粘度是否符合要求。
如不符合要求,需要更换合适的油液。
3. 检查液压系统的阀门和元件。
检查阀门和元件是否正常工作,是否存在卡滞或老化的情况。
如有必要,需要进行清洁或更换。
四、液压系统噪声过大液压系统噪声过大是一种常见的故障现象,可以通过以下步骤进行检查和排除:1. 检查液压泵和液压缸的工作状态。
检查液压泵和液压缸是否存在异常噪声或震动。
如存在异常情况,需要对相关部件进行检修或更换。
