流水施工横道图绘制 Prepared on 22 November 2020第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。
第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号950942020101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号950942020102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

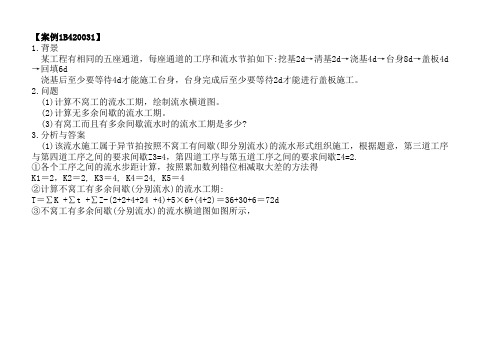

【案例1B420031】1.背景某工程有相同的五座通道，每座通道的工序和流水节拍如下:挖基2d→清基2d→浇基4d→台身8d→盖板4d →回填6d浇基后至少要等待4d才能施工台身，台身完成后至少要等待2d才能进行盖板施工。
2.问题(1)计算不窝工的流水工期，绘制流水横道图。
(2)计算无多余间歇的流水工期。
(3)有窝工而且有多余间歇流水时的流水工期是多少?3.分析与答案(1)该流水施工属于异节拍按照不窝工有间歇(即分别流水)的流水形式组织施工，根据题意，第三道工序与第四道工序之间的要求间歇Z3=4，第四道工序与第五道工序之间的要求间歇Z4=2.①各个工序之间的流水步距计算，按照累加数列错位相减取大差的方法得K1＝2，K2＝2, K3＝4, K4＝24, K5＝4②计算不窝工有多余问歇(分别流水)的流水工期:T＝∑K +∑t +∑Z-(2+2+4+24 +4)+5×6+(4+2)＝36+30+6＝72d③不窝工有多余间歇(分别流水)的流水横道图如图所示，计算方法：同施工段各节拍累加数列错位相减取大差（因为各段节拍相同，只会产生一个相同的K值），总工期：施工段之间间隔和（也就是K*（5道涵洞-1））+最后一个施工段流水节拍和+要求间歇时间和，上例：K＝8，总工期＝8*（5-1）+（2+2+4+8+4+6）+4+2＝64天(5道涵洞之间间隔4个8天K）绘图方法：同一道工序，间隔K起画下一施工段的同工序开始时间点3、有窝工有多余间歇的无节拍流水是两短的工期，计算方法：同工序各节拍累加数列错位相减取大差，分别计算出K1，K2，…K n,总工期=∑K（流水步距和）+∑t i(最后一道工序流水节拍和）+∑Z（要求间歇时间和）绘图顺序：工序1→间隔K1（从0开始数）画工序2→间隔K2（从K1开始数）画工序3→间隔K3（从K2开始数）+Z4数画工序4→间隔K4（从K3开始数）Z4画工序5，间隔K5画最后一道工序。
第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号0101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号0102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。

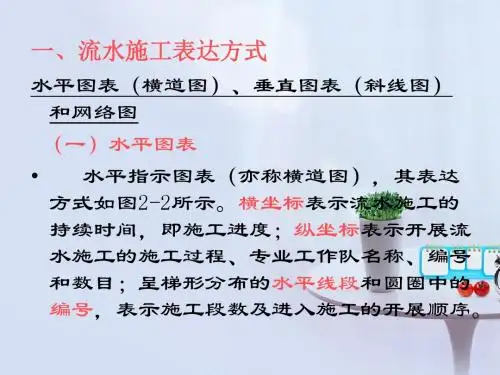

流水施工基本方法一、流水施工表达方式1．横道图（1）水平指示图表流水施工水平指示图表的表达方式，如图1所示。
其横坐标表示持续时间，纵坐标表示施工过程或专业工作队编号，带有编号的圆圈表示施工项目或施工段的编号。
图1 流水施工水平指示图表图中T——流水施工的计算总工期；m——施工段的数目；n——施工过程或专业工作队的数目；t——流水节拍；K——流水步距，此图K＝t。
（2）垂直指示图表流水施工垂直指示图表的表达方式，如图2所示。
其横坐标表示持续时间，纵坐标表示施工项目或施工段的编号，斜向指示线段的代号表示施工过程或专业工作队编号，图中符号同前。
图2 流水施工垂直指示图表2．流水网络图（1）横道式流水网络图横道式流水网络图如图3所示。
图中粗黑错阶箭线表示施工过程进展状态，在箭线上面标有该过程编号和施工段编号，在箭线下面标有流水节拍，细黑箭线分别表示开始步距（K j,j+1）和结束步距（J j,j+1），带有编号的圆圈表示事件或结点。
图3 横道式流水网络图（2）流水步距式流水网络图流水步距式流水网络图如图4所示。
图中实箭线表示实工作，其上标有施工过程和施工段编号，其下标有流水节拍；虚箭线表示虚工作，即工作之间的制约关系，其持续时间为零，流水步距也由实箭线表示，并在其下面标出流水步距编号和数值。
图4 流水步距式流水网络图（3）搭接式流水网络图搭接式流水网络图如图5所示。
图中的大方框表示施工过程，其内标有：施工过程编号、流水节拍、施工段数目、过程开始和结束时间；方框上面的实箭线表示相邻两个施工过程结束到结束的搭接时距，即结束步距；方框下面的实箭线表示相邻两个施工过程开始到开始的搭接时距，即流水步距。
图5 搭接式流水网络图二、流水参数确定方法1．工艺参数（1）施工过程在组织流水施工时，用以表达流水施工在工艺上开展层次的有关过程，统称为施工过程。
施工过程数目以n表示，根据过程工艺性质不同，它可分为：制备类、运输类和砌筑安装类三种施工过程。
