电路初探测试题

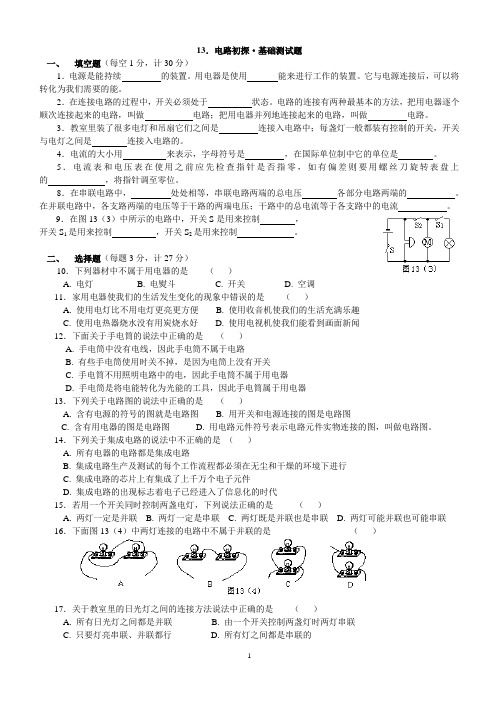

13．电路初探·基础测试题一、填空题（每空1分，计30分）1．电源是能持续的装置。

用电器是使用能来进行工作的装置。

它与电源连接后，可以将转化为我们需要的能。

2．在连接电路的过程中，开关必须处于状态。

电路的连接有两种最基本的方法，把用电器逐个顺次连接起来的电路，叫做电路；把用电器并列地连接起来的电路，叫做电路。

3．教室里装了很多电灯和吊扇它们之间是连接入电路中；每盏灯一般都装有控制的开关，开关与电灯之间是连接入电路的。

4．电流的大小用来表示，字母符号是，在国际单位制中它的单位是。

5．电流表和电压表在使用之前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的，将指针调至零位。

8．在串联电路中，处处相等，串联电路两端的总电压各部分电路两端的。

在并联电路中，各支路两端的电压等于干路的两瑞电压；干路中的总电流等于各支路中的电流。

9．在图13（3）中所示的电路中，开关S是用来控制，开关S1是用来控制，开关S2是用来控制。

二、选择题（每题3分，计27分）10．下列器材中不属于用电器的是（）A. 电灯B. 电熨斗C. 开关D. 空调11．家用电器使我们的生活发生变化的现象中错误的是（）A. 使用电灯比不用电灯更亮更方便B. 使用收音机使我们的生活充满乐趣C. 使用电热器烧水没有用炭烧水好D. 使用电视机使我们能看到画面新闻12．下面关于手电筒的说法中正确的是（）A. 手电筒中没有电线，因此手电筒不属于电路B. 有些手电筒使用时关不掉，是因为电筒上没有开关C. 手电筒不用照明电路中的电，因此手电筒不属于用电器D. 手电筒是将电能转化为光能的工具，因此手电筒属于用电器13．下列关于电路图的说法中正确的是（）A. 含有电源的符号的图就是电路图B. 用开关和电源连接的图是电路图C. 含有用电器的图是电路图D. 用电路元件符号表示电路元件实物连接的图，叫做电路图。

14．下列关于集成电路的说法中不正确的是（）A. 所有电器的电路都是集成电路B. 集成电路生产及测试的每个工作流程都必须在无尘和干燥的环境下进行C. 集成电路的芯片上有集成了上千万个电子元件D. 集成电路的出现标志着电子已经进入了信息化的时代15．若用一个开关同时控制两盏电灯，下列说法正确的是（）A. 两灯一定是并联B. 两灯一定是串联C. 两灯既是并联也是串联D. 两灯可能并联也可能串联16．下面图13（4）中两灯连接的电路中不属于并联的是（）17．关于教室里的日光灯之间的连接方法说法中正确的是（）A. 所有日光灯之间都是并联B. 由一个开关控制两盏灯时两灯串联C. 只要灯亮串联、并联都行D. 所有灯之间都是串联的18．用一个电源、一个开关、两个电流表、两个灯泡，组成了图13（5）所示的四个电路，其中电流表A 1能正确测灯L 1的电流的是（ ）三、 画图、实验题（19、20题每题4分，21题5分，22题10分、计23分）20．在下图13（7）中请你以笔代线将根据甲图中的电路图连接好电路。

《电路初探》测试题一、选择题（每题3分，共27分）1．下列关于并联电路的说法中 , 错误的是( )。

A. 各用电器是并列地连接起来的B. 若一个用电器的内部断路 , 其余的用电器也不可能工作C. 并联电路是由干路和各支路组成的D. 相互并联的电路两端的电压相等2．如图1电路中，开关同时控制电灯和电铃的是（）。

3．下列都是某同学探究关于串、并联电路电流规律的一些说法，你认为不正确的是 ( )。

A、串联电路电流处处相等B、并联电路中干路电流等于各支路电流之和C、两个灯泡通过的电流相等，它们之间一定是串联D、并联电路中的支路电流等于干路电流减去其他支路电流4．如图2所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是( )。

图 2图 1A B C DA ．只需连接1和2B ．只需连接2和3C ．只需连接3和4D ．只需连接1和35.如图3所示， a 、b 、c 是三只相同的小灯泡,则( )A. 当Ｓ1断开, Ｓ2闭合时,c 灯不发光, a 、b 灯发光B. 当Ｓ1 、Ｓ2都闭合时, a 、b 、c 三灯均发光C. 当Ｓ1 闭合, Ｓ2断开时, a 灯不发光, b 、c 灯发光D. 当Ｓ1 、Ｓ2都断开时, c 灯不发光, a 、b 灯发光.6．有一个同学在测量电压时用的是0～3V 的量程，但记录的读数却是6．5V ，则该同学实际测的电压值是 ( )．A ．5VB ．2．5VC ．1．3VD ．11．5V7．两只灯泡连接后接到二节干电池的电路上，用电流表测得通过它们的电流相等，那么（ ）A 、这两只灯泡一定是串联的B 、这两只灯泡一定是并联的C 、这两只灯泡可能是串联的D 、这两只灯泡不可能是并联的8.如图4所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；C. ①和②是电流表，③是电压表；D. ①②和③都是电流图 3图 4表9. 马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）A ．串联的B ．并联的C ．可能是串联的，也可能是并联的D ．不能确定是何种连接方式二、填空题（每空2分，共38分）10．一节干电池的电压为________，某电池组是由三节干电池串联成的，那么电池组的总电压为 ＿＿＿＿＿,我国家庭电路中照明灯的电压为________。

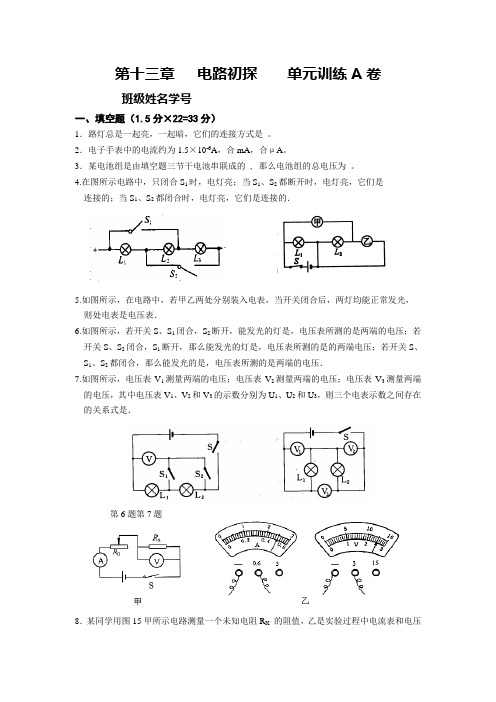

第十三章电路初探单元训练A卷班级姓名学号一、填空题（1.5分×22=33分）1．路灯总是一起亮，一起暗，它们的连接方式是。

2．电子手表中的电流约为1.5×10-6A，合mA，合μA。

3．某电池组是由填空题三节干电池串联成的 , 那么电池组的总电压为。

4.在图所示电路中，只闭合S1时，电灯亮；当S1、S2都断开时，电灯亮，它们是连接的；当S1、S2都闭合时，电灯亮，它们是连接的．5.如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则处电表是电压表．6.如图所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是两端的电压．7.如图所示，电压表V1测量两端的电压；电压表V2测量两端的电压；电压表V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．第6题第7题8．某同学用图15甲所示电路测量一个未知电阻R X的阻值，乙是实验过程中电流表和电压表的示数．此时电流表的示数是安；电压表的示数是。

二、选择题（3分×10=30分）9.电路发生短路故障的原因是()A. 开关未闭合B. 导线内部断裂C. 使用了已损坏的电源D. 电源的两极直接被导线连通10．普通家用灯泡的电流最接近于（）A．0.2A B．0.02A C．2A D．20A11. 下列关于串联电路的说法中, 错误的是()A. 各用电器是逐个顺次地连接起来的B. 若一个用电器的内部开路, 其余的用电器仍可能通电工作C. 开关可使电路中的各灯泡同时发光或同时熄灭D. 连接电路时, 开关可从电池的正极或负极处接出, 也可将开关接在用电器之间12. 下列关于并联电路的说法中, 错误的是()A. 各用电器是并列地连接起来的B. 若一个用电器的内部断路, 其余的用电器也不可能通电工作C. 并联电路是由干路和各支路组成的D. 相互并联的电路两端的电压相等13. 一个开关同时能控制三只灯泡, 则这三只灯泡的连接方式为（）A. 一定是串联B. 一定是并联C. 串联或并联都可以D. 以上答案都不正确14.某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A.甲灯泡丝断了B.乙灯泡丝断了C.丙灯泡丝断了D.都有可能14题15题16题15.如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出 A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能示（）A.电源接触不良B.开关接触不良C.乙灯接触不良或灯丝断了D.甲灯接触不良或灯丝断了16.如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时（）A.电流表坏了或未接B.从a 经灯L 1到b 的电路中有断路C.灯L 2灯丝烧断或灯座未接通D.电流表和灯L 1、L 2都坏了17．某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因可以概括成下列哪一类原因（ ）A ．电路出现了短路B ．电路出现了断路C ．并联变成了串联 D ．电源正负极接反18、如图（7）所示电路，以下说法正确的是( )A ．只接通S 2灯亮，电铃响B ．只接通S 1灯亮，电铃响C ．只断开S 3灯亮，电铃响D ．只断开S 1灯亮，电铃响三、实验设计题（共37分）19.（6分）如图所示，是一个不完整的电路，请在图中的A 、B 、C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．20.（8分）某同学连接如图所示电路，电池组的电压为6V ，两个小灯泡的额定电压都是6V ，开关S 闭合后，灯L 1亮，L 2不亮，电压表和电流表都有示数．由此可以做出判断：灯L 2处可能是，（填“开路”或 “短路”）．（1）在原电路的基础上，只改动一处，就可以判断灯L 2是否真的损坏，请简述你采用的方法：； 20题（2）并做出判断：．21、（6分）根据电路图，将下面的事物图连接起来。

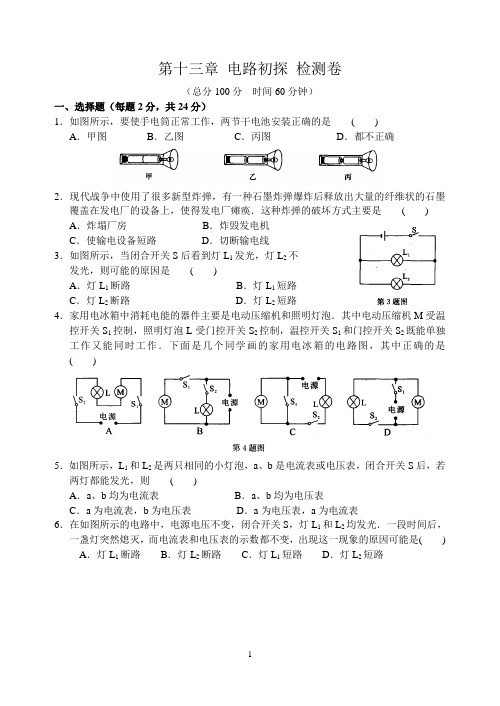

第十三章电路初探检测卷（总分100分时间60分钟）一、选择题（每题2分，共24分）1．如图所示，要使手电筒正常工作，两节干电池安装正确的是( ) A．甲图B．乙图C．丙图D．都不正确2．现代战争中使用了很多新型炸弹，有一种石墨炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，使得发电厂瘫痪．这种炸弹的破坏方式主要是( ) A．炸塌厂房B．炸毁发电机C．使输电设备短路D．切断输电线3．如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是( )A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4．家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制，温控开关S1和门控开关S2既能单独工作又能同时工作．下面是几个同学画的家用电冰箱的电路图，其中正确的是( )5．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表，闭合开关S后，若两灯都能发光，则( )A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，a为电流表6．在如图所示的电路中，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是( ) A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路7．在如图所示的电路中，下列说法中正确的是( )A．当S2断开，S1、S3闭合时，R1和R2并联B．当S2闭合，S1、S3断开时，R1和R2并联C．当S1断开，S2、S3闭合时，R2和R2串联D．当S1、S2、S3均闭合时，R1和R2串联8．如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表与电流表互换，那么将出现的情况是( )A．电压表示数不变，灯泡L1、L2不亮B．电压表示数变小，灯泡L1、L2变亮C．电流表示数变大，灯泡L1、L2变亮D．电流表、电源烧坏，灯泡L1、L2不亮9．现在想用一个开关将电炉中的两个发热元件R1、R2并联到电源上．请判断当开关处于如图所示的哪种状态时，能满足上述要求( )10．下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中不正确的( )A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的11．如图所示的电路中，电源电压3V，当开关S1、S2都闭合时，则( ) A．电压表被烧坏B．电流表被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都被烧坏12．如图所示，L1、L2、L3三个灯泡的连接方式是( )A．串联B．并联C．L1与L3串联后再与L2并联D．L1与L3并联后再与L2串联二、填空题（每空2分，共28分）13．如图所示，在电路中要使电灯L1和L2并联，应闭合开关_______；为了防止电路出现短路，不能同时闭合开关_______．14．在引入电压的概念时，采用的是_______法，如图所示，形象地将水流与_______，水压与_______、抽水机与_______进行类比，得出电压是形成_______的原因，_____________________是提供电压的装置．15．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是_______，乙表是_______．（填“电流表”或“电压表”）16．轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示．(1)请具体说明保护电阻R0的作用：_________________________________________．(2)指出该电路的一处不足：_________________________________________________．17．小明按如图甲所示的电路进行实验，当开关闭合后，两灯都能发光，和的指针位置完全一样，如图乙所示，则电灯L1和L2两端的电压分别为______V和______V．三、实验与设计（共27分）18．（4分）封闭盒面上有两只小灯泡，当接通电源后均能发光，要判断它们是串联还是并联，最简单的方法是__________________________________________．19．（5分）如图所示为一实物电路，请画出所对应的电路图．20．（5分）小红的班里要搞智力竞赛，其中一项是分四组进行抢答．要求任一组抢答时闭合开关，本组的灯亮，主持人台上的电铃响．你能帮小红设计出电路吗？21．（5分）现有两只相同规格的小灯泡、三只开关、一个电池组和若干根导线，请你设计一个电路，使开关处于不同位置时，能使两灯串联或并联，或一灯亮、一灯熄．要求画出电路图，并作必要的说明．22．（8分）九年级(1)班的同学们在探究“并联电路中干路电流与支路电流有什么关系”时，小岩所在小组的同学选了两个“2.5V 0.3A”的小灯泡，按如图所示的电路做了两次实验，记录的数据如表一所示．在对数据进行分析和论证时，小岩认为该实验应有如下结论：①并联电路中各支路电流都相等；②干路电流与支路电流的关系为I干路＝nI支路（n为支路条数）．由于本组其他同学对小岩得出的结论有异议，于是他们又选用了一个“3.8V 0.3A”和一个“2.5V0.3A”的小灯泡，重新做了两次实验，得到的数据如表二所示．(1)分析表二数据，如果你是组内成员，你将如何评价小岩的观点？(2)回忆你的实验经历，并结合本次实验对你的启发，谈谈在物理实验中应该注意什么？四、解答题（共21分）23．（10分）如图所示，S闭合后，回答下列问题：(1) V1、V2分别测量的是哪个灯泡的电压？(2)若V1的读数是2.5V，V2的读数是4.5V，则电源电压是多少伏？(3)两表应分别接什么量程的接线柱？24．阅读短文，回答问题．神奇的短路短路——不经过用电器而直接跟电源两极相连的电路．短路时，电流很大，会烧坏电源和导线，这种短路是绝对不能有的．而实际的生产、生活中，人们又经常会利用一种神奇的“短路”——用一根导线，将电器的两端直接相连，这时被短路的电器中没有电流通过，这种短路有时被称之为“短接”．如图(a)所示，将小灯泡L1、L2组成串联电路，若用导线（虚线）将L1短接，此时观察到的现象是灯泡L1熄灭，灯泡L2继续亮．(1)如图(a)所示，将小灯泡L1短路之后，小灯泡L2的亮度将( )A．变暗B．变亮C．不变D．都有可能(2)如图(b)所示，A为一科学试验田，周围用篱笆围起来了，篱笆中穿了一根细导线，当外界的人和野兽越过篱笆进入试验田时，必然会碰断细导线，值班室里有一盏指示灯，指示着电池组能否供电，另有一个报警用的电铃．当无外界人或野兽进入时，篱笆完整，只有一盏指示灯亮，如细导线被碰断，电铃立即发出报警信号，同时指示灯亮，①请你设计出报警电路．②假如电池组能正常供电，图中的指示灯能否省去？说明理由，③你认为该报警电路的设计或使用过程中有何不足？（指出一点即可）参考答案1．B 2．C3．C 4．B 5．C 6．A 7．A8．A9．D10．B11．B12．B 13．S1、S3S2、S314．类比电流电压电源电流电源15电压表电流表16．(1)开门时保护指示灯，关门后保护电源(2)不能确定哪个门没关好或保护电阻一直在耗电17．8 218．拧下其中一只小灯泡，若另一只小灯泡还能发光，则两只灯泡是并联的，否则就是串联的19．20．21．当S1、S3闭合，S2断开时，L1、L2并联，当S1、S3断开，S2闭合时，L1、L2串联．只闭合S1或S3时，只有灯L1或L2亮．22．(1)小岩的观点不具备普遍性．(2)分析实验数据总结规律的时候，不能只看到特殊情况，要注意寻找普遍规律；注意进行多次实验归纳结论；注意依据实验要求合理选择实验器材；注意考虑别人的意见，改进自己的探究方案等．23．(1)L2L1(2)7V (3)V1：0～3V V2：0～15V24．(1)B(2)①如图所示．②不能，若省去，电源将被短路．③该报警电路一直在消耗电能，。

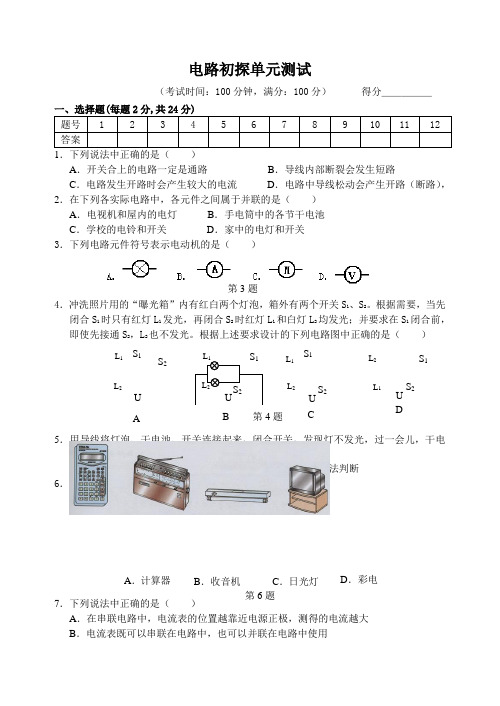

电路初探单元测试（考试时间：100分钟，满分：100分） 得分＿＿＿＿＿一、选择题(每题2分,共24分) 题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．下列说法中正确的是（ ）A ．开关合上的电路一定是通路B ．导线内部断裂会发生短路C ．电路发生开路时会产生较大的电流D ．电路中导线松动会产生开路（断路）， 2．在下列各实际电路中，各元件之间属于并联的是（ ） A ．电视机和屋内的电灯 B ．手电筒中的各节干电池 C ．学校的电铃和开关 D ．家中的电灯和开关 3．下列电路元件符号表示电动机的是（ ）4．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S 1、S 2。

根据需要，当先闭合S 1时只有红灯L 1发光，再闭合S 2时红灯L 1和白灯L 2均发光；并要求在S 1闭合前，即使先接通S 2，L 2也不发光。

根据上述要求设计的下列电路图中正确的是（ ）5．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）A ．开路B ．灯泡是坏的C ．短路D ．无法判断 6．下列家用电器在正常工作时，通过的电流最大的是（ ）7．下列说法中正确的是（ ）A ．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大B ．电流表既可以串联在电路中，也可以并联在电路中使用第3题 U U UU S 1 S 2 S 1 S 1S 1 S 2 S 2 S 2 A B C D L 1 L 2 L 1 L 1 L 1 L 2 L 2 L 2 第4题 A ．计算器 B ．收音机 C ．日光灯D ．彩电 第6题C ．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的D ．分别用电流表的两个量程测量同一个用电器的电流，测得的示数一定是相同的 8．如图的电路中电表连接正确的是（ ）9．在如图所示的电路中，当开关S 闭合后，两灯均正常发光。

13章电路初探一、选择题姓名得分1、现代战争中使用了很多新型炸弹．有一种石墨炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，使得发电厂瘫痪．这种炸弹的破坏方式主要是 ( )A. 炸塌厂房 B. 炸毁发电机 C. 使输电设备短路 D．切断输电线2、用电器正常工作时，电流最接近 200 mA的是 ( )A学生用计算器 B. 手电筒 C. 家用空调D．电饭锅3、有一种叫做“压电陶瓷”的电子元件，当挤压或拉伸它时，它的两端就会形成一定的电压，这种现象称为压电效应．一种燃气打火机，就是应用了该元件的压电效应制成的．只要用大拇指压一下打火机上的按钮，压电陶瓷片就会产生10 kV--20 kV的高压，形成火花放电，从而点燃可燃气体，在上述过程中，压电陶瓷片完成任务的能量转化是 ( )A. 化学能转化为电能 B. 内能转化为为电能 C. 光能转化为内能D．机械能转化为电能4、在实验室，小慧同学发现一个电流表有两个量程，大量程是0～9 A，小量程模糊不清．为了测量小量程是多少，她先用大量程接入电路，指针位置如图(a)所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为 ( )A. 0～0.6 A B. 0～1 AC. 0～6 A D．0～3 A5、如图是理发用电吹风机的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S同时与哪两个触点接触时，电吹风机送出来的是热风 ( )A. 1和2 B. 2和3C. 3和4 D．4和56、闪烁的彩灯衬托出城市的热闹与繁华，彩灯的内部结构如图所示，彩灯是采用串联的方式接入照明电路的，任一彩灯的灯丝熔断后，其他的彩灯仍继续发光，其原因是彩灯的结构中有( )A. 特殊的灯丝B. 金属杆引出线C. 与灯丝并联的带绝缘层的金属丝D．彩灯内充有特殊的气体7、图为路口交通指示灯的示意图．指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为．据你6题对交通指示灯的了解可以推断 ( )A. 红灯、黄灯、绿灯是串联的B. 红灯、黄灯、绿灯是并联的C. 红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联8、如图电路，开关闭合时，电压表V l的读数是4 V，电压表V2的读数是6 V，电流表A的读数是0.2A.如果把电压表V l换成电流表A l，电压表V2换成电流表A2，电流表A换成电压表V，则电压表的读数是 ( )A.2 V B. 4 VC. 6 V D．10 V9、小明按如下图甲所示的电路进行实验，当开关闭合后，V l和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是( )A. 可能L l开路 B. 可能V l和V2所选量程不同，L l短路 C. 可能L2短路D．可能V l和V2所选量程不相同，电路各处完好10.如上图所示，电源电压一定．关于电路的工作情况，下列说法正确的是( )A. 只闭合s l时，两只灯泡是串联的B. 若先闭合s l，再闭合S2，电压表读数不变，电流表读数变大 C. 若将电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D．若灯L l被短路，闭合S l、S2后，则灯L1不亮，灯L2亮，电流表损坏二、填空题1、在电灯、收音机、电饭煲、电热毯中，将电能转化为内能和光能的是2、如下图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动。
