初三物理同步练习：探究电路测试题(沪科版)

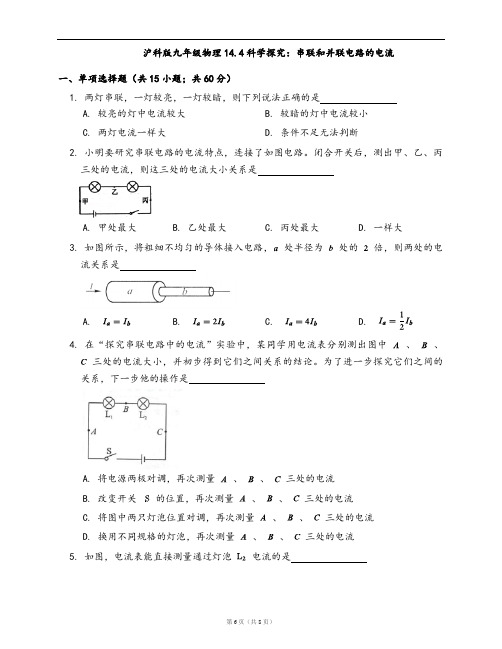

沪科版九年级物理14.4科学探究：串联和并联电路的电流一、单项选择题（共15小题；共60分）1. 两灯串联，一灯较亮，一灯较暗，则下列说法正确的是A. 较亮的灯中电流较大B. 较暗的灯中电流较小C. 两灯电流一样大D. 条件不足无法判断2. 小明要研究串联电路的电流特点，连接了如图电路。

闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是A. 甲处最大B. 乙处最大C. 丙处最大D. 一样大3. 如图所示，将粗细不均匀的导体接入电路，处半径为处的倍，则两处的电流关系是A. B. C. D.4. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中、、三处的电流大小，并初步得到它们之间关系的结论。

为了进一步探究它们之间的关系，下一步他的操作是A. 将电源两极对调，再次测量、、三处的电流B. 改变开关的位置，再次测量、、三处的电流C. 将图中两只灯泡位置对调，再次测量、、三处的电流D. 换用不同规格的灯泡，再次测量、、三处的电流5. 如图，电流表能直接测量通过灯泡电流的是A. B.C. D.6. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出、、三处的电流分别为，，，在表格中记录数据后，下一步首先应该做的是A. 整理器材，结束实验B. 换用不同规格的小灯泡，再测出几组电流值C. 分析数据，得出结论D. 换用电流表的另一量程，再测出一组电流值7. 下面用电器中，电流最接近安的是A. 电扇B. 空调C. 节能灯D. 微波炉8. 人体触电感到剧痛有生命危险的电流大小约是A. 毫安B. 毫安C. 毫安D. 安9. 如图所示，连入电路中的电阻、、允许通过的最大电流分别为、、，且，则此部分电路中允许通过的最大电流是A. B. C. D.10. 如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出、、三处的电流为、、．记录数据后，他下一步应该做的是。

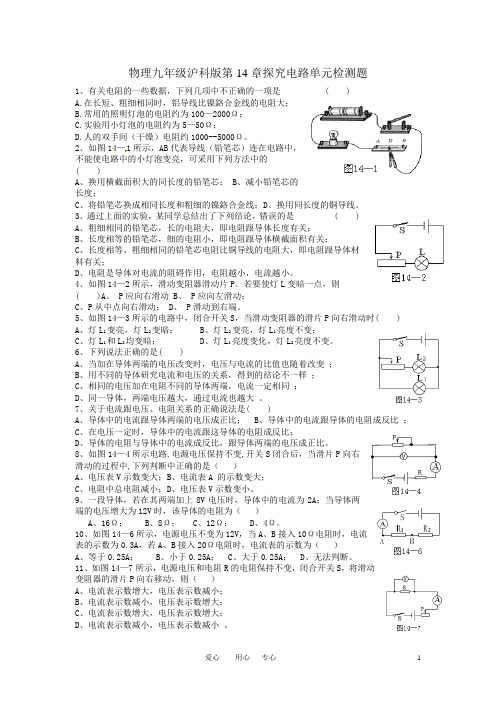

物理九年级沪科版第14章探究电路单元检测题1、有关电阻的一些数据，下列几项中不正确的一项是 ( )A.在长短、粗细相同时，铝导线比镍鉻合金线的电阻大；B.常用的照明灯泡的电阻约为100—2000Ω；C.实验用小灯泡的电阻约为5—50Ω；D.人的双手间（干燥）电阻约1000--5000Ω。

2、如图14—1所示，AB代表导线（铅笔芯）连在电路中，不能使电路中的小灯泡变亮，可采用下列方法中的( )A、换用横截面积大的同长度的铅笔芯；B、减小铅笔芯的长度；C、将铅笔芯换成相同长度和粗细的镍鉻合金线；D、换用同长度的铜导线。

3、通过上面的实验，某同学总结出了下列结论，错误的是 ( )A、粗细相同的铅笔芯，长的电阻大，即电阻跟导体长度有关；B、长度相等的铅笔芯，细的电阻小，即电阻跟导体横截面积有关；C、长度相等、粗细相同的铅笔芯电阻比铜导线的电阻大，即电阻跟导体材料有关；D、电阻是导体对电流的阻碍作用，电阻越小，电流越小。

4、如图14—2所示，滑动变阻器滑动片P。

若要使灯L变暗一点，则( )A、 P应向右滑动 B、 P应向左滑动；C、P从中点向右滑动；D、 P滑动到右端。

5、如图14—3所示的电路中，闭合开关S，当滑动变阻器的滑片P向右滑动时( )A、灯L1变亮，灯L2变暗；B、灯L2变亮，灯L1亮度不变；C、灯L1和L2均变暗；D、灯L1亮度变化，灯L2亮度不变。

6、下列说法正确的是( )A、当加在导体两端的电压改变时，电压与电流的比值也随着改变；B、用不同的导体研究电流和电压的关系，得到的结论不一样；C、相同的电压加在电阻不同的导体两端，电流一定相同；D、同一导体，两端电压越大，通过电流也越大。

7、关于电流跟电压、电阻关系的正确说法是( )A、导体中的电流跟导体两端的电压成正比；B、导体中的电流跟导体的电阻成反比；C、在电压一定时，导体中的电流跟这导体的电阻成反比；D、导体的电阻与导体中的电流成反比，跟导体两端的电压成正比。

《研究电路》单元测试卷一．选择题（共10 小题）1．经过一个50Ω电阻的电流若减少为原来的时，不计温度的影响，此时该电阻的阻值大小为（）A． 100ΩB．50ΩC． 25ΩD．无法确定电阻大小2．关于导体的电阻，若是不考虑温度对电阻的影响，以下说法正确的选项是（）A．银导线比铜导线的电阻小B．两根铜导线，长的比短的电阻大C．长度同样的两根铝丝，粗的比细的电阻大D．长度同样的两根铜丝，细的比粗的电阻大3．以以下列图的四个实验中，能模拟滑动变阻器原理的是（）A．B．C．D．4．以下关于电阻的说法正确的选项是（）A．滑动变阻器是经过改变连入电路中电阻线的横截面积的大小来改变电阻的B．长度和横截面积均同样的铜导线和保险丝，在同一温度下，它们的电阻不同样样C．所有导体的电阻都随着温度的高升而增大D．当导体中电流为零时，导体的电阻也为零5．将以以下列图的滑动变阻器连入电路，要求当滑片P 向左搬动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是（）A． A 和 D B． B 和 C C．B 和 D D． A 和 B6．以以下列图象中，能正确描述小灯泡U﹣ I 关系的是（）A．B．C．D．7．由欧姆定律能够导出公式R=，此式能够说明（）A．当电压增大 2 倍时，电阻R 增大 2 倍B．当电流强度增大 2 倍时，电阻R 减小 2 倍C．电阻是导体自己的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零8．以以下列图电路，电源两端的电压为12V，且保持不变。

滑动变阻器R1的最大阻值为10Ω，电流表量程为 0～ 0.6A ，电压表的量程为0～ 3V．闭合开关S，为保证两块电表均不超量程工作，定值电阻 R2的阻值最少为（）A． 40ΩB． 30ΩC．20ΩD． 10Ω9．以以下列图的四个电路中，已知定值电阻R1和 R2的阻值大小关系为R1＞ R2．在这四个电路中，电路的等效电阻最小的是（）A．B．C．D．10．以以下列图，若是 R1＜R2，则图中电阻的四种不同样样接法，其总电阻最小的是（）A．B．C．D．二．多项选择题（共5 小题）11．关于导体的电阻，以下说法中正确的选项是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟经过它的电流成反比C．导体的电阻是导体自己的一种性质D．导体的电阻等于导体两端的电压与经过它的电流的比值12．为了改变一根导线电阻的大小，以下方法中必然能达到目的是（）A．改变导线两端的电压B．将导线对折后使用C．将导线拉长后使用D．改变导线中的电流13．以以下列图的变阻器四种不同样样接法的电路中，闭合开关后，当滑片向左搬动时，电路中灯泡变亮的是（）A．B．C．D．14．关于电流、电压和电阻的关系，以下说法中正确的选项是（）A．当导体两端的电压为零时，电阻也为零B．电阻由导体自己的性质决定，与电流、电压没关C．定值电阻两端的电压越大，经过该电阻的电流就越大D．导体的电阻与导体两端的电压成正比，与经过导体的电流成反比15．由欧姆定律公式I=变形得R=，以下说法中正确的选项是（）A．加在导体两端的电压越大，则导体的电阻越大B．加在导体两端的电压越大，则经过导体的电流越大C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和经过导体的电流没关三．填空题（共 5 小题）16．经过学习物理看法，使我们能够改正确地描述物体的属性和状态，比方为了描述导体对电流的作用，我们学习了电阻的看法，为了描述物体的吸热本领我们学习了的看法。

九年级物理了解电路探究电路测试题一、选择题(10小题，每题3分，共30分)1.在晴朗的冬天，用塑料梳子梳干燥的头发，头发会越梳越蓬松，其主要原因是（ ）A 梳头时，空气进入头发B 梳头对头发有力的作用C 梳头时，头发的毛囊会收缩D 头发和梳子摩擦后，头发带同种电荷相互排斥2.在如图1（a ）所示电路中，当闭合开关后，两个电压表指针偏转均如图1（b ）所示（分别为2个量程），则电阻R 1和R 2两端的电压分别为( )A ．5.6V 1.4VB ．7 V 1.4VC ．1.4V 7VD ．1.4V 5.6V3.如图2所示的电路中，电源电压保持不变。

开关S 闭合，将滑动变阻器的滑片P 向右移动，下列说法正确的是 （ ）A. 电流表示数变小，电压表示数变大B. 电流表示数不变，电压表示数变小C. 电流表示数不变，电压表示数不变D. 电流表示数变大，电压表示数变小4.如图3所示的电路中，电源的电压恒定不变，当开关S 闭合后，滑动变阻器的滑片P 向右移动的过程中 （ ）A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变暗D ．电压表示数不变，灯变亮5.如右图为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（ ）A ．红灯、黄灯、绿灯是串联的B ．红灯、黄灯、绿灯是并联的C ．红灯与黄灯并联后再与绿灯串联D ．绿灯与黄灯并联后再与红灯串联6.如图4所示，电源电压不变，当开关S 闭合时，电表示数的变化情况是( ).A ．电流表、电压表示数均变大B ．电流表、电压表示数均变小C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大图 6 图(1)图(2)图(3)图4 图57.如图5电路，电源电压不变，开关S 闭合。

在滑动变阻器滑片P 向右移动的过程中，以下判断正确的是 ( )A ．电压表示数不变B ．电压表示数变大C ．电压表示数变小D ．电压表示数先变大后变小8.在图6所示的电路中，电源两端的电压为6V 并保持不变，R 1、R 2为两个相同阻值的电阻，开关S 1闭合后，下列说法中正确的是( )A ．开关S 2断开时，R 1两端的电压为6VB ．开关S 2断开时，R 1两端的电压为6VC ．开关S 2闭合时，R 1两端的电压为3VD ．开关S 2闭合时，R 2两端的电压为6V9.如图7所示电路，电源电压不变，闭合开关S ，灯L 1和L 2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A. 灯L 1断路 B ．灯L 2断路 C ．灯L 1短路 D ．灯L 2短路10.将一个标有“12V 15W ” 的灯泡接入某电路中.测得它通过的电流为1A ，则它的实际功率是（ ）A ．小于15WB ．等于15WC ．大于15WD ．无法确定二、填空题（7小题，每空2分，共34分）11.如右图8所示的电路，S 闭合时，电压表V 1示数为9V ，V 2示数为4 V ，V 3示数为7 V ，则L 1、L 2、L 3两端的电压分别为 V 、V 、 V 。

沪科版九年级物理第十五章探究电路单元测试卷(满分100分，考试用时90分钟)一、选择题(本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24分)1．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是() A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大2．一根1 m长的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻()A．大于RB．等于RC．小于RD．因条件不足，无法判断其变化3．关于欧姆定律，下列说法正确的是()A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．以上说法都不对4．“伏安法”测电阻实验中，滑动变阻器不能起到的作用是()A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值5．如图所示，小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是()A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的钨丝断了6．同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示．操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退．已知蓄电池电压为24V，定值电阻R2为20 Ω，R1为滑动变阻器．下列对电路的判断正确的是()A．S1接触点1，S2接触点2时，轮椅前进B．S1和S2都接触点1时，轮椅后退C．轮椅后退时电路中的电流小于1.2 AD．轮椅后退时电路中的电流为1.2 A7．家庭电路中有时会出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是() A．这个插座的火线和零线原来就相接触形成了开路B．插头与这个插座接触不良形成了开路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸8．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图甲所示电路，在a、b两点间分别接入定值电阻R1、R2，R1＞R2，通过调节滑动变阻器测得多组数据，并根据数据绘制两个电阻的UI关系图像，图乙中能正确反映两个电阻大小关系的是()甲乙二、填空题(本大题共10个小题，每小题2分，共20分)9．有两个电阻R1＝30 Ω，R2＝50 Ω，若把它们串联在电路中，总电阻是Ω，R1和R2两端的电压之比U1∶U2＝.10．如图所示电路中，R1＝R2＝R3＝3 Ω，当两个开关都断开时，A、B两点间的电阻R AB＝Ω；当两个开关都闭合时，A、B两点间的电阻R AB＝Ω.11．刘娜用“伏安法”测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电流表的示数为A；电阻R的阻值为Ω.。

沪科版九年级物理全一册《第十五章探究电路》单元检测卷学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示电路，闭合开关S后，小灯泡L1、L2均发光，则下列说法中正确的是（）A．灯L1和灯L2两端的电压一定相等B．灯L1和灯L2通过的电流一定相等C．越亮的灯泡通过的电流越大D．电路的总电阻的倒数等于各电阻的倒数之和2．如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变小，电压表V2的示数不变B．电流表A的示数变大，电压表V2的示数变大C．电压表V2示数的变化量小于电压表V1示数的变化量D．电压表V1的示数和电流表A的示数比值不变3．如图所示的家庭电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，再用测电笔测试插座的两孔氖管也都发光，该电路发生的故障可能是（）A．进户零线开路B．导线bc间开路C．灯泡L开路D．插座内部短路4．如图甲所示电路，先闭合开关S，断开S1，电压表的示数是4.5 V，再闭合S1，电压表示数如图乙所示，则R1、R2的阻值之比是（）A．9：15B．3：2C．15：9D．3：15．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小6．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器．闭合开关S，当将滑动变阻器的滑片P由a向b滑动时，下列说法错误的是（）A．电压表V1的示数与电压表V2的示数之和不变B．电压表V1的示数与电流表A的示数的乘积变大C．电压表V1的示数与电流表A的示数的比值不变D．电压表V2的示数与电流表A的示数的比值变大7．将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．8．从欧姆定律可以导出公式R=U I，对电阻的理解，你认为正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体的电阻与电压成正比，与电流成反比C．当电压为0时，电阻也为0D．电阻是导体本身的性质，与电压、电流无关二、填空题9．图是小灯泡L和电阻R中电流随电压变化的图像。

沪科版物理-九年级上册-第十四章-了解电路-同步练习一、单选题1.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图4中A.B.C三处的电流大小，为了进一步探究A.B.C三处的电流大小的关系，总结普遍规律，他下一步的操作应该是（）A. 将电源两极对调，再次测量A，B，C三处的电流B. 改变开关S的位置，再次测量A，B，C三处的电流C. 换用不同规格的灯泡，再次测量A，B，C三处的电流D. 将图中两只灯泡位置对调，再次测量A，B，C三处的电流2.对静电现象的认识，下列说法中正确的是（）A. 自然界只存在正、负两种电荷B. 同种电荷相互吸引，异种电荷相互排斥C. 摩擦起电创造了电荷D. 从静电现象认识到原子核是可分的3.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A. a、b都是电流表B. a、b都是电压表C. a是电压表，b是电流表D. a是电流表，b是电压表4.如图所示的电路中，开关闭合后，两个灯泡并联的电路是（）A. B.C. D.5.如图，电源电压保持不变,只闭合开关S，灯泡L正常发光，再闭合开关S1，则（）A. 电流表示数变大，灯亮度不变，电压表示数变小B. 电流表示数变小，灯变暗C. 电路中的总功率变大，灯亮度不变D. 小灯泡的额定功率变大6.击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮．当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮．下面能够反映该原理的电路是（）A. B. C. D.7.一节干电池的电压和家庭电路的电压分别是（）A. 2V，220VB. 1.5V，36VC. 2V，36VD. 1.5V，220V8.一般家庭的卫生间都要安装照明灯和换气扇.使用时，有时需要各自独立工作，有时需要它们同时工作.在下图所示的电路，你认为符合上述要求是（）A. B. C. D.9.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。

沪科版物理九年级第十五章《探究电路》单元测试题姓名: 班级: 考号: .一.选择题（每题2分，共24分）1．下列电器设备中，主要利用电流热效应进行工作的是 ( )2．下列变化能引起导体电阻大小变化的是（）A．提高导体两端的电压 B．减小导体中的电流C．改变导体的温度 D．导体是否通电3．在如图2所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的（）A．M接C，N接B B．M接A，N接BC．M接C，N接D D．M接A，N接D4.如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数（）A．变大 B．变小C．不变 D．无法确定5. 如图所示的四种情景中，符合安全用电原则的是（）6. 如图4所示电路，闭合开关后滑动变阻器的滑片向左移动，以下说法正确的是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大7. 如图5所示电路中，MN间电压稳定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω。

当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是（）A.6伏B.5伏C.4伏D.3伏8. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不．正确．．的是（）A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差9. 如图6所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是…（）A．L1亮度增大，电流表示数不变 B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小 D．L1亮度减小，电流表示数变小10. 如图7所示是两电阻R1，R2的U-I图线，由图可知（）A. R1=20Ω，R2=10ΩB. R1=10Ω，R2=20ΩC. R1=30Ω，R2=20ΩD. R1=20Ω，R2=30Ω11.图8是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U 随R变化的图象是（）12.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P 向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗二.填空题（每空2分，共20分）13．滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流值和电阻值，如图9所示，其中50Ω示；1.2A表示。

《第十四章探究电路》复习一、电阻1、电阻表示导体对电流的______作用。

电阻用_____表示，单位是____。

24000Ω=____k Ω=_____MΩ。

2、导体的电阻大小与横截面积有关，横截面积越大，电阻________.导体的电阻大小与导体的长度有关，长度越长，电阻_________。

导体的电阻还与导体的______和________有关。

2、滑动变阻器是通过改变接入电路中电阻丝的_______逐渐改变电阻的。

连接滑动变阻器时要遵循________原则，滑动变阻器接入电路后，在开关闭合前应使连入阻值_____。

3、导体串联后相当于导体的长度变______，因此总电阻比任何一个分电阻____；总电阻等于各分电阻之____。

两电阻串联的表达式：___________________。

4、导体并联后相当于导体的横截面积变_____，因此总电阻比任何一个分电阻____；总电阻的倒数等于_________________。

两电阻并联的表达式__________________。

二、欧姆定律1、研究电流与电压、电阻的定量关系时，我们利用_________实现变量控制，2、(1)在探究电流与电压的关系时，应保持______不变，调节滑动变阻器滑片的位置，改变R两端的______，记下对应的电流数据。

(2)在探究电流与电阻的关系时，在更换不同的电阻后，调节滑动变阻器滑片的位置，使得电阻R两端的_______不变。

记下对应的电流数据。

4、欧姆定律的内容是：一段导体中的电流，跟加在这段导体两端的电压成_______，跟这段导体的电阻成______。

公式是：______。

该定律的适用条件是________________。

5、（1）伏安法测电阻的原理是：______，（2）电路图是：（3）在本实验中滑动变阻器的作用是（a）_________________________；（b）_________________________。

沪科版九年级物理第十五章探究电路同步训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路中，当变阻器的滑片向右移动的过程中：①电压表V1的示数和V2的示数之和；②电压表V1的示数和电流表A的示数的比值；③电压表V2和电流表A2的示数的比值；④电压表V1示数变化量和电流表A示数变化量的比值。

上述各项中保持不变的个数有（）个。

A．1 B．2 C．3 D．42、关于电流、电压和电阻的关系，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体的电阻越大，这段导体两端的电压就越高C．导体的电阻越大，对流过导体电流的阻碍作用就越强D．导体的电阻与加在其两端的电压成正比，与通过的电流成反比3、下列所描述的现象中，不能够说明分子在做永不停息地无规则运动的是（）A．在扫地的时候看到尘土到处飞扬B．酒香不怕巷子深C．花气袭人知骤暧D．炒菜时闻到了菜的香味4、关于热现象，下列说法正确的是（）A．固体很难被压缩，表明固体分子间存在斥力B．腌制咸鸭蛋，利用了分子在不停地做有规则运动C．小米与大豆放在一起总体积变小，说明分子间有间隔D．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力5、如图所示，电源电压为5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，定值电阻R1标有“6Ω 0.5A”，在保护电表及其它元件情况下，移动滑动变阻器的滑片，下列说法正确的是（）A．R1两端电压变化范围是0～1VB．电压表示数变化范围是1～3VC．电流表示数变化范围是0.33～0.6AD．滑动变阻器连入电路的阻值变化范围是4～9Ω6、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.4A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定大于1.6A B．一定小于0.4AC．一定大于0.4A，但小于0.8A D．一定大于0.8A，但小于1.6A7、在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大8、如图甲是非接触式红外线测温枪，图乙是它的工作原理图。
