施工平面图参考图例序号名称图例序号名称图例一、地形及控制点1三角点点名高程9土堤、土堆2 水准点高程点名10 坑 穴3窑洞：地上、地下11 填挖边坡4 蒙古包12 地表排水方向5坟地、有树坟地13树 林6石油、盐、天然气井14竹 林7 探井（试坑）15耕地：稻田、旱地8 等高线：基本的、辅助的二、建筑、构筑物1 新建建筑物：地上、地下Y=12F/2DH=59.00m16 围墙及大门2 原有建筑物7 建筑工地界限3计划扩建的建筑物8工地内的分界线4 拆除的建筑物 9 室内地坪标高151.00（±0.00）5 临时房屋：密闭式、敞篷式10 室外地坪标高 143.00三、交通运输1 原有道路 3 新建道路R=6.00 0.3%1.2 计划扩建的道路4施工用临时道路四、材料、构件堆场1 散状材料临时露天堆场需要时可注明材料名称3 敞篷2 其它材料露天堆场或露天作业场需要时可注明材料名称五、动力设施1 临时水塔17 临时排水沟2 临时水池18 化粪池HC3 贮水池19 拟建水源4 永久井20 电源5 临时井21 变压器6 加压井22 投光灯7 原有的上水管线23 电杆8 临时给水管线24现在高压6kv线路WW6WW69 给水阀门（水嘴）25施工期间利用的永久高压6kv线路LLW6LLW610 支管接管位置26临时高压3-5kv线路VV VV11 消火栓27 现有低压线路W W3.5 3.512 原有上下水井28施工期间利用的永久低压线路13 拟建上下水井29 临时低压线路14 临时上下水井30 电话线15 原有的排水管线I I31 现有暖气管道16 临时排水管线32 临时暖气管道六、施工机械1 塔式起重机8 挖土机：正铲反铲抓铲拉铲2 井架9 推土机3 门架10 铲运机4 卷扬机11 混凝土搅拌机5 履带式起重机12 灰浆搅拌机6 汽车式起重机13 打桩机7 外用电梯14 水泵七、其他1 脚手架 3 草坪2 壁板插放架 4 避雷针。
总平面图图例序名称图例号1新建建筑物2原有建筑物计划扩建的预留3地或建筑物4拆除的建筑物建筑物下面的通5道散状材料露天堆6场其他材料露天堆7场或露天作业场GB/T5013 ～2001备注1.需要时，可用▲表示出入口，可在图形内右上角用点数或数字表示层数。
2.建筑物外形（一般以±0.00高度处的外墙定位轴线或外墙线为准）用粗实线表示。
需要时，地面以上建筑用中粗实线表示，地面以下建筑用细虚线表示。
用细实线表示用中粗虚线表示用细实线表示需要时可注明材料名称需要时可注明材料名称8铺砌场地9敞棚或敞廊序名称号10高架式料仓11漏斗式贮仓12冷却塔（池）13水塔、贮罐14水池、坑槽、孔洞15明溜矿槽（井）16斜井或平洞总平面图图例GB/T5013 ～2001 图例备注左、右图为底卸式中图为侧卸式应注明冷却塔或冷却池左图为水塔或立式贮罐右图为卧式贮罐也可以不涂黑17烟囱18挡土墙实线为烟囱下部直径，虚线为基础。
必要时可注写烟囱高度和下、下口直径。
被档土在“突出”的一侧总平面图图例序名称图例号19档土墙上设围墙20围墙及大门21台阶22露天桥式起重机GB/T5013 ～2001备注被档土在“突出”的一侧上图为实体性质的围墙。
下图为通透性质的围墙，如铁丝网、篱笆等。
若仅表示围墙时不画大门。
箭头指向表示向下“ + ”为柱子位置23露天电动葫芦“ +”为支架位置24门式起重机25架空索道上图表示有外伸臂下图表示无外伸臂“ I ”为支架位置总平面图图例序名称图例号26斜坡卷扬机道斜坡栈桥27（皮带廊等）28坐标方格网交叉点29标高填方区、挖方区、30未整平区及零点线31填挖边坡32护坡GB/T5013 ～2001备注细实线表示支架中心线位置上图表示测量坐标下图表示建筑坐标“ 78.35 ”为原地面标高“ 77.85 ”为设计标高“ -0.50 ”为施工高度“ - ”表示挖方，“ + ”表示填方“ + ”表示填方区“ - ”表示挖方区中间为未整平区点划线为零点线1.边坡较长时，可在一端或两端局部表示。

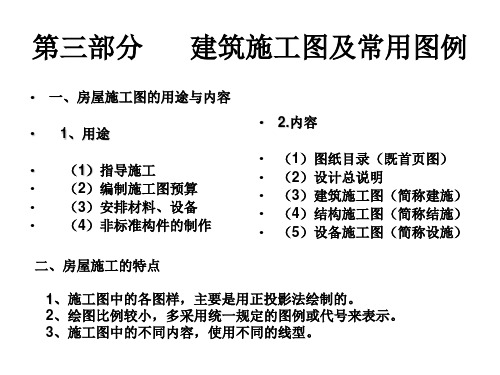

一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。
2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。
在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。
3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
1）详细表示某些重要局部，需要另绘制其详图进行表达。
2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。
三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。
如楼面、台阶顶面等标高。
结构标高: 指结构构件未经装修的表面的标高。
如圈梁底面、梁顶面等标高。
四、引出线1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。
2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。
2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
3、对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
4、指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。
5、风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向。
风的吹向是指从外吹向中心。
实线范围表示全年风向频率，虚线范围表示夏季风向频率。
fj施工平面布置图图例施工组织设计工程名称：×××工程××建设集团有限公司目录基本情况及会签 (1)工程概况 (5)施工部署 (11)施工平面布置图 (13)施工准备工作 (14)主要项目施工方法 (23)质量保证措施 (53)安全技术措施 (57)技术节约措施 (64)冬季施工措施 (66)雨季施工措施 (68)主要材料用量 (70)技术经济指标 (71)附录 (72)施工组织设计补充 (74)附表：施工进度计划表附图一：深基坑挡土支护结构平面示意图附图二：深基坑挡土支护结构剖面示意图附图三：降排水系统平面图附图四：吊模施工示意图附图五：地下室墙模板支撑图附图六：外脚手架搭设形式基本情况工程名称：×××6#、7#楼及地下车库17至39轴（B段）工程地点：××××××建设单位：××××××设计单位：××××××总包单位：××××××监理公司：××××××监督单位：××××××开工时间：××年11月20日施工单位会签表1生产负责人技术负责人项目经理上岗证号项目副经理上岗证号项目副经理上岗证号项目工程师上岗证号土建工长上岗证号水、暖工长上岗证号钢筋工长上岗证号电气工长上岗证号质量员上岗证号技术员上岗证号资料员上岗证号预算员上岗证号器材员上岗证号主持编制人编制完成日期审核负责人审核日期×××公司领导会签表2总工程师生产经理总经济师建设单位及监理表3建设单位监理单位公司部门审核会签（一）表4部门审核意见审核人及部门签章生产计划部门业务经营部门技术部门质量部门公司部门审核会签（二）表5部门审核意见审核人及部门签章安全技术部门劳动部门器材设备部门财务部门工程概况（一）表6工程名×××6#楼称工程详细地址工程座落位置示意图单位工程质量指标建筑面积10716.25m2平面形式凸字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.3m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 5.1 3.15 3.53工程概况（二）表7工程名称×××7#楼工程详细地址工程座落位置示意图单位工程质量指标建筑面积10838.16m2平面形式人字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.2m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 4.8 3.15 3.6工程概况（三）表8工程名称×××地下车库B段工程详细地址工程座落位置示意图单位工程质量指标建筑面积3658m2平面形式平面凹凸形结构类型现浇混凝土工程性质车库基础类型阀板基础基础标高－6.15m基础埋深－6.55m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××.11.20 竣工日期××.4 层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 3.8m工程概况（四）表9基础埋置深度6#楼 5.3m、7#楼5.2m地下车库6.55m大体积混凝土基础厚度6#楼 1.4m 、7#楼0.5m地下车库400mm大体积混凝土强度等级6#楼、7#楼C40地下车库C30大体积混凝土抗渗等级S8大体积混凝土类型供货单位商品混凝土××混凝土分公司深基放坡坡度1：1挡土支护结构基坑钢板桩加拉锚工程桩类型施工单位预应力混凝土管桩、混凝土方桩×××深基坑挡土支护结构平面示意图(详见附图1)深基坑挡土支护结构立面示意图(详见附图2)注：用于基坑东侧25m处工程概况（五）表10工程测量建筑红线控制桩坐落位置及示意图给定水准点高程及位置示意图原场地平均标高（m ） 绝对标高2.7m 设计室外绝对标高（m ） 6#楼3.85 7#3.80 设计首层地面绝对标高（m ）6#楼4.35 7#4.30室内外高差 （m ）0.500m工程概况（六）表11环境状况相邻建筑物状况该建筑位于×××地内。
施工现场平面布置图的设计一、概述（一）编制意义1．是安排布置现场的依据；2．是有计划、有组织和顺利施工的重要条件；3．是文明施工、加强现场管理的基础；4．是提高效率、加快进度、取得良好效益的保证。
（二）编制要求1．分阶段绘图——不同施工阶段，布置内容不同；2．要考虑各施工阶段的变化和发展需要——水电管线、道路、房屋、仓库不要轻易变动；3．土建与设备安装共同协商，防止相互干扰；4．比例：一般1：200～500。
二、设计内容1．已建、拟建的建筑物、构筑物及管线；2．测量放线标桩、地形等高线；3．垂直运输机械的位置、开行路线、控制范围；4．构件、材料、加工半成品及施工机具的堆场；5．生产、生活临时设施（搅拌站、输送泵站、加工棚、仓库、办公、道路、水电管线，宿舍、食堂、消防及安全设施等）；6．必要的图例、比例尺，方向及风向标记。
三、设计依据1.原始资料：自然条件、技术经济条件；2.建筑设计资料：总平面图、管道位置图等；3.施工资料：施工方案、进度计划、资源需要量计划、业主能提供的设施；4.技术资料：定额、规范、规程、规定等。
四、设计原则1．施工平面布置应严格控制在建筑红线之内；2．合理组织运输，保证现场运输道路畅通，尽量减少二次搬运；3．平面布置要紧凑合理，尽量减少施工用地；4．临时设施的布置要方便生产和生活；5．各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。
4）水泥库选择地势较高、排水方便靠近搅拌机的地方。
5）临时水电应就近铺设。
6.在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰。
五、设计的步骤与要求设计步骤一般为：确定建筑位置→起重及垂直运输机械位置→搅拌站、仓库、材料和构件堆场布置→临时道路布置→临时设施布置→临时水电管网布置（一）调查研究，熟悉场地基本情况1．场地的形状尺寸；2．已建和拟建建筑物或构筑物；3．已有的水源、电源及水电管线、排水设施；4．已有的场内、场外道路，围墙；5．施工需予以保护的树木、房屋及其它设施等。
