线切割单板机说明书教程

线切割操作说明1. 简介线切割是一种常用的金属加工技术，使用高压电流通过导电线切割工件。

它被广泛应用于制造业中的零件切割、铣削、打孔和雕刻等工序。

本文将介绍线切割的操作步骤和注意事项，以帮助您正确并安全地使用线切割机。

2. 准备工作在开始线切割操作之前，需要进行一些准备工作。

首先，确保工作区域清洁整齐，并且没有易燃物品。

同时，检查线切割机的电源线是否接地良好，防止电流泄露导致安全事故。

接下来，确认刀具和工件固定好，确保刀具与工件之间有足够的间隙。

3. 设置和调整在进行线切割操作之前，需要根据工件的材料和厚度进行适当的设置和调整。

首先，选择合适的切割线径和线速度。

较粗的切割线适用于厚度较大的工件，而较细的切割线适用于细节较小的工件。

同时，线速度的选择也取决于工件材料的硬度和切割效果的要求。

其次，调整电流和工作距离。

根据工件的硬度和厚度，选择适当的电流大小，并根据电流值调整工作距离。

一般来说，电流越大，切割速度越快，但也可能影响切割质量。

4. 操作步骤(1) 打开电源开关，并调整切割线位置。

确保切割线位于工件的起始位置。

(2) 按下启动按钮，使切割线开始运转。

注意观察切割线的运动方向，确保其与工件的切割方向一致。

(3) 缓慢将切割线引导到工件上，并保持相对的稳定性。

切割线应与工件保持一定的角度，通常为20-30度。

(4) 接着，根据工件的形状和尺寸，通过调整工作台和切割线的位置，控制切割方向和角度。

(5) 在切割过程中，注意观察切割线与工件之间的间隙，确保切割线不会与工件接触。

同时，注意观察切割速度和质量，根据需要适时调整。

(6) 当切割完成后，松开启动按钮，停止切割线的运转。

将工件取下，检查切割质量，并根据需要进行后续的处理。

5. 注意事项在进行线切割操作时，需要注意以下事项，以确保操作的安全性和效果：- 使用合适的个人防护装备，如手套、护目镜和耳塞，以保护您的安全。

- 熟悉线切割机的操作和安全规程，遵守操作要求。

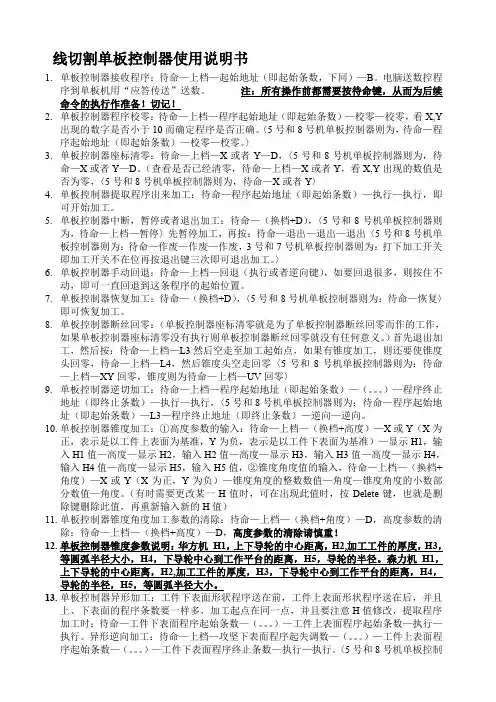

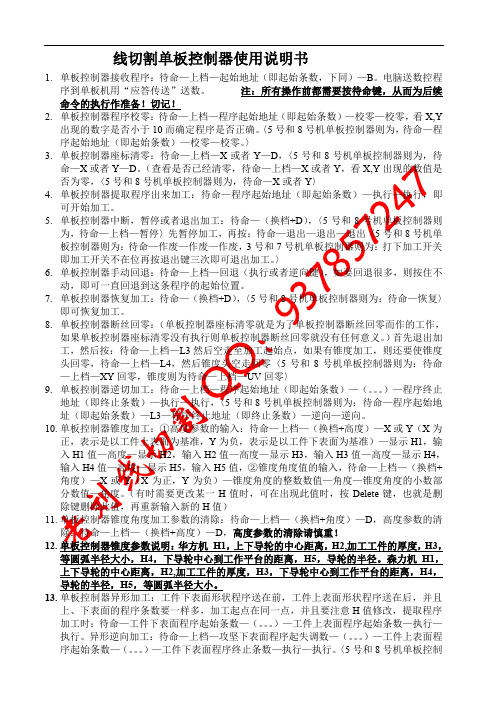

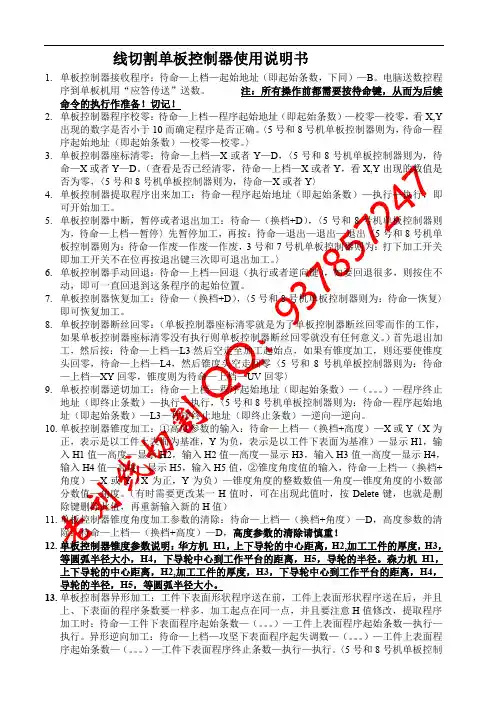

线切割单板控制器使用说明书[总结] 线切割单板控制器使用说明书1. 单板控制器接收程序:待命—上档—起始地址(即起始条数，下同)—B。

电脑送数控程序到单板机用“应答传送”送数。

注:所有操作前都需要按待命键，从而为后续命令的执行作准备～切记～2. 单板控制器程序校零:待命—上档—程序起始地址(即起始条数)—校零—校零，看X,Y出现的数字是否小于10而确定程序是否正确。

〈5号和8号机单板控制器则为，待命—程序起始地址(即起始条数)—校零—校零。

〉3. 单板控制器座标清零:待命—上档—X或者Y—D，〈5号和8号机单板控制器则为，待命—X或者Y—D。

(查看是否已经清零，待命—上档—X或者Y，看X,Y出现的数值是否为零，〈5号和8号机单板控制器则为，待命—X或者Y〉 4. 单板控制器提取程序出来加工:待命—程序起始地址(即起始条数)—执行—执行，即可开始加工。

5. 单板控制器中断，暂停或者退出加工:待命—(换档+D)，〈5号和8号机单板控制器则为，待命—上档—暂停〉先暂停加工，再按:待命—退出—退出—退出〈5号和8号机单板控制器则为:待命—作废—作废—作废，3号和7号机单板控制器则为:打下加工开关即加工开关不在位再按退出键三次即可退出加工。

〉 6. 单板控制器手动回退:待命—上档—回退(执行或者逆向键)，如要回退很多，则按住不动，即可一直回退到这条程序的起始位置。

7. 单板控制器恢复加工:待命—(换档+D)，〈5号和8号机单板控制器则为:待命—恢复〉即可恢复加工。

8. 单板控制器断丝回零:(单板控制器座标清零就是为了单板控制器断丝回零而作的工作，如果单板控制器座标清零没有执行则单板控制器断丝回零就没有任何意义。

)首先退出加工，然后按:待命—上档—L3然后空走至加工起始点，如果有锥度加工，则还要使锥度头回零，待命—上档—L4，然后锥度头空走回零〈5号和8号机单板控制器则为:待命上档—XY回零，锥度则为待命—上档—UV回零〉— 9. 单板控制器逆切加工:待命—上档—程序起始地址(即起始条数)—(。

线切割单板机的使用发布时间：2008-11-25 11:27:58 访问人数：4293BKDE电火花线切割机床控制机一注意事项1. “断丝保护”开关由于本机有断丝停机功能，开机前须将操作面板上断丝保护保护开关置于“0”（关闭）状态，只有将丝上好之后可打开。

2. “自动关机总电源”开关2.1 此开关位于控制机后上方；2.2 当开关置于“ON”位置时，加工结束或断丝时，控制机将自动关断运丝、水泵及脉冲电源，并关断总电源。

2.3 当开关打在“OFF”位置时，加工结束或断丝时，控制机将自动关断运丝、水泵及脉冲电源。

3. 加工过程中断丝的处理如加工过程中断丝，并且“自动关总电源”开关打在“ON”状态，则须有断丝关机后，将控制机后部“自动关总电源”开关打在“OFF 启动总电源，并执行断丝回退（见4.6.9）后再进行其他操作。

4. 跳步模加工跳步模时，请在抽丝前关闭“断丝保护”开关，重新穿丝后再打开，否则控制机将认为断丝。

5. 自动定中心使用定中、定边功能时，请务必关闭乳化液泵、运丝电机和机床操作面板上的脉冲电源开关。

二控制柜主要功能a. 直线、圆弧插补控制b. 键盘、纸带及自动编程联机输入c. 短路自动回退d. 短丝自动保护（短丝回退，断丝停水、停丝、切断脉冲电源、断丝记忆等）e. 程序快速回零校验f. 加工过程中暂停，加工结束自动停机或关机g. 自动定中心，定端面h. 反向切割i. 分时控制（切割时，控制机可继续输入程序）j. 单脉冲k. 坐标变换l. 电极丝自动偏移m. 锥度加工（d、f型机床无此功能）n. 任意角度旋转o. 清角功能p. 图形的程序平移q. 齿隙补偿三控制柜的操作及使用方法1. 引言——关于断电保护功能由于本机具有停点保护功能，所以输入的坐标变换、缩放、齿补等初始化内容不会因关机、停电或者按了复位键而改变，仍保存在内存里。

因此本控制机送电后进入的状态，取决于断电前的工作状态（切割状态或者监控命令状态）N注1）：段号为准备读入后存放的起始的段号。

第一部分：使用和操作说明HX-Z5（HX-A5）型控制器是HX-Z（HX-ZA）型控制器的升级版。

HX-Z（HX-ZA）型控制器的操作可参照HX-Z5（HX-A5）型控制器使用说明。

HX-A5（HX-ZA）型是直线控制器，阅读使用说明时可省略锥度部分。

第一章概述ＨX-Ｚ5（HX-A5）线切割电脑控制器采用ＭＳＣ-５２系列单片机为主机，性能稳定，工作可靠，体积小，价格低。

是目前国内性能价格最理想的电火花线切割控制器。

一、主要功能与技术指标1、并行工作：加工控制同时可输入编辑程序和进行快速校零工作。

2、程序容量：２１５８条加工指令。

3、输入方式：键盘，纸带和直接与编程机通信。

4、最大控制长度和圆弧半径：最大长度为１０米，最大圆弧半径为１００米。

5、间隙补偿：３Ｂ直接间隙补偿：补偿量为0-9999um。

6、齿隙补偿：用于提高旧机床的侍传动精度，补偿量为0-49um。

7、数据保护：在切割加工过程中，对被加工程序段和参数数据进行保护，不能进行修改，插入，删除等编辑操作。

8、运行方式：任意角度旋转，平移；指令倒走；比例缩放；快速校零瞬间完成。

9、回退功能：短路自动回退，消除短路后自动转为切割，也可按键手动回退；自动回退等待时间在1-99秒内任意设定。

10、断丝功能：按键控制XYUV四轴返回起始点。

11、清棱功能：段末高频延时消除钼丝滞后，可加工出清棱角工件，高频延时时间在0.1-9.9秒内任意设定。

12、锥度控制：具有一般等锥体加工控制功能和上下异型面加工控制功能。

13、停机控制：加工结束报警并输出机床停机信号。

14、断电保护：断电保存加工程序和加工状态，来电后从掉电处继续往下切割。

15、驱动方式：三相六拍，五相十拍(锥度)任选。

16、电脑传输：应答传输和同步传输兼容使用。

同步传输可根据电脑的速度来快速传输程序。

（此功能只有（HX-Z5，HX-A5）控制器具有）17、坐标自动清零：新工件加工时控制器内部坐标自动回零位，这样便与客户在加工过程的回原点操作。

线切割单板控制器使用说明书1.单板控制器接收程序：待命—上档—起始地址（即起始条数，下同）—B。

电脑送数控程序到单板机用“应答传送”送数。

注：所有操作前都需要按待命键，从而为后续命令的执行作准备！切记！2.单板控制器程序校零：待命—上档—程序起始地址（即起始条数）—校零—校零，看X,Y出现的数字是否小于10而确定程序是否正确。

〈5号和8号机单板控制器则为，待命—程序起始地址（即起始条数）—校零—校零。

〉3.单板控制器座标清零：待命—上档—X或者Y—D，〈5号和8号机单板控制器则为，待命—X或者Y—D。

（查看是否已经清零，待命—上档—X或者Y，看X,Y出现的数值是否为零，〈5号和8号机单板控制器则为，待命—X或者Y〉4.单板控制器提取程序出来加工：待命—程序起始地址（即起始条数）—执行—执行，即可开始加工。

5.单板控制器中断，暂停或者退出加工：待命—（换档+D），〈5号和8号机单板控制器则为，待命—上档—暂停〉先暂停加工，再按：待命—退出—退出—退出〈5号和8号机单板控制器则为：待命—作废—作废—作废，3号和7号机单板控制器则为：打下加工开关即加工开关不在位再按退出键三次即可退出加工。

〉6.单板控制器手动回退：待命—上档—回退（执行或者逆向键），如要回退很多，则按住不动，即可一直回退到这条程序的起始位置。

7.单板控制器恢复加工：待命—（换档+D），〈5号和8号机单板控制器则为：待命—恢复〉即可恢复加工。

8.单板控制器断丝回零：（单板控制器座标清零就是为了单板控制器断丝回零而作的工作，如果单板控制器座标清零没有执行则单板控制器断丝回零就没有任何意义。

）首先退出加工，然后按：待命—上档—L3然后空走至加工起始点，如果有锥度加工，则还要使锥度头回零，待命—上档—L4，然后锥度头空走回零〈5号和8号机单板控制器则为：待命—上档—XY回零，锥度则为待命—上档—UV回零〉9.单板控制器逆切加工：待命—上档—程序起始地址（即起始条数）—（。

线切割单板机的使用发布时间：2008-11-25 11:27:58 访问人数：4293BKDE电火花线切割机床控制机一注意事项1. “断丝保护”开关由于本机有断丝停机功能，开机前须将操作面板上断丝保护保护开关置于“0”（关闭）状态，只有将丝上好之后可打开。

2. “自动关机总电源”开关2.1 此开关位于控制机后上方；2.2 当开关置于“ON”位置时，加工结束或断丝时，控制机将自动关断运丝、水泵及脉冲电源，并关断总电源。

2.3 当开关打在“OFF”位置时，加工结束或断丝时，控制机将自动关断运丝、水泵及脉冲电源。

3. 加工过程中断丝的处理如加工过程中断丝，并且“自动关总电源”开关打在“ON”状态，则须有断丝关机后，将控制机后部“自动关总电源”开关打在“OFF 启动总电源，并执行断丝回退（见4.6.9）后再进行其他操作。

4. 跳步模加工跳步模时，请在抽丝前关闭“断丝保护”开关，重新穿丝后再打开，否则控制机将认为断丝。

5. 自动定中心使用定中、定边功能时，请务必关闭乳化液泵、运丝电机和机床操作面板上的脉冲电源开关。

二控制柜主要功能a. 直线、圆弧插补控制b. 键盘、纸带及自动编程联机输入c. 短路自动回退d. 短丝自动保护（短丝回退，断丝停水、停丝、切断脉冲电源、断丝记忆等）e. 程序快速回零校验f. 加工过程中暂停，加工结束自动停机或关机g. 自动定中心，定端面h. 反向切割i. 分时控制（切割时，控制机可继续输入程序）j. 单脉冲k. 坐标变换l. 电极丝自动偏移m. 锥度加工（d、f型机床无此功能）n. 任意角度旋转o. 清角功能p. 图形的程序平移q. 齿隙补偿三控制柜的操作及使用方法1. 引言——关于断电保护功能由于本机具有停点保护功能，所以输入的坐标变换、缩放、齿补等初始化内容不会因关机、停电或者按了复位键而改变，仍保存在内存里。

因此本控制机送电后进入的状态，取决于断电前的工作状态（切割状态或者监控命令状态）N注1）：段号为准备读入后存放的起始的段号。

线切割单板控制器使用说明书[教学] 线切割单板控制器使用说明书1. 单板控制器接收程序:待命—上档—起始地址(即起始条数，下同)—B。

电脑送数控程序到单板机用“应答传送”送数。

注:所有操作前都需要按待命键，从而为后续命令的执行作准备～切记～2. 单板控制器程序校零:待命—上档—程序起始地址(即起始条数)—校零—校零，看X,Y出现的数字是否小于10而确定程序是否正确。

〈5号和8号机单板控制器则为，待命—程序起始地址(即起始条数)—校零—校零。

〉3. 单板控制器座标清零:待命—上档—X或者Y—D，〈5号和8号机单板控制器则为，待命—X或者Y—D。

(查看是否已经清零，待命—上档—X或者Y，看X,Y出现的数值是否为零，〈5号和8号机单板控制器则为，待命—X或者Y〉 4. 单板控制器提取程序出来加工:待命—程序起始地址(即起始条数)—执行—执行，即可开始加工。

5. 单板控制器中断，暂停或者退出加工:待命—(换档+D)，〈5号和8号机单板控制器则为，待命—上档—暂停〉先暂停加工，再按:待命—退出—退出—退出〈5号和8号机单板控制器则为:待命—作废—作废—作废，3号和7号机单板控制器则为:打下加工开关即加工开关不在位再按退出键三次即可退出加工。

〉 6. 单板控制器手动回退:待命—上档—回退(执行或者逆向键)，如要回退很多，则按住不动，即可一直回退到这条程序的起始位置。

7. 单板控制器恢复加工:待命—(换档+D)，〈5号和8号机单板控制器则为:待命—恢复〉即可恢复加工。

8. 单板控制器断丝回零:(单板控制器座标清零就是为了单板控制器断丝回零而作的工作，如果单板控制器座标清零没有执行则单板控制器断丝回零就没有任何意义。

)首先退出加工，然后按:待命—上档—L3然后空走至加工起始点，如果有锥度加工，则还要使锥度头回零，待命—上档—L4，然后锥度头空走回零〈5号和8号机单板控制器则为:待命上档—XY回零，锥度则为待命—上档—UV回零〉— 9. 单板控制器逆切加工:待命—上档—程序起始地址(即起始条数)—(。

线切割单板控制器使用说明书1.单板控制器接收程序：待命—上档—起始地址（即起始条数，下同）—B。

电脑送数控程序到单板机用“应答传送”送数。

注：所有操作前都需要按待命键，从而为后续命令的执行作准备！切记！2.单板控制器程序校零：待命—上档—程序起始地址（即起始条数）—校零—校零，看X,Y出现的数字是否小于10而确定程序是否正确。

〈5号和8号机单板控制器则为，待命—程序起始地址（即起始条数）—校零—校零。

〉3.单板控制器座标清零：待命—上档—X或者Y—D，〈5号和8号机单板控制器则为，待命—X或者Y—D。

（查看是否已经清零，待命—上档—X或者Y，看X,Y出现的数值是否为零，〈5号和8号机单板控制器则为，待命—X或者Y〉4.单板控制器提取程序出来加工：待命—程序起始地址（即起始条数）—执行—执行，即可开始加工。

5.单板控制器中断，暂停或者退出加工：待命—（换档+D），〈5号和8号机单板控制器则为，待命—上档—暂停〉先暂停加工，再按：待命—退出—退出—退出〈5号和8号机单板控制器则为：待命—作废—作废—作废，3号和7号机单板控制器则为：打下加工开关即加工开关不在位再按退出键三次即可退出加工。

〉6.单板控制器手动回退：待命—上档—回退（执行或者逆向键），如要回退很多，则按住不动，即可一直回退到这条程序的起始位置。

7.单板控制器恢复加工：待命—（换档+D），〈5号和8号机单板控制器则为：待命—恢复〉即可恢复加工。

8.单板控制器断丝回零：（单板控制器座标清零就是为了单板控制器断丝回零而作的工作，如果单板控制器座标清零没有执行则单板控制器断丝回零就没有任何意义。

）首先退出加工，然后按：待命—上档—L3然后空走至加工起始点，如果有锥度加工，则还要使锥度头回零，待命—上档—L4，然后锥度头空走回零〈5号和8号机单板控制器则为：待命—上档—XY回零，锥度则为待命—上档—UV回零〉9.单板控制器逆切加工：待命—上档—程序起始地址（即起始条数）—（。
