角膜地形图的应用和分析（一）(2010-05-25 13:26:38)转载▼标签：角膜地形图圆锥角膜角膜塑形术rgp硬性隐形眼镜视光学专业健康分类：实用视光技术角膜地形图是做角膜接触镜的重要辅助工具。
尤其在角膜塑形技术、硬性角膜接触镜、圆锥角膜的诊断处理中非常重要。
本文整理了一些教材和文献的资料结合我们自己用的日本shin-nippon ct-1000角膜地形图仪给大家说明。
一、角膜曲率与角膜地形基础1 角膜曲率计大家比较熟悉的角膜曲率计可以同时得到角膜曲率半径值和屈光度值，特别适合于规则角膜的检查，但是其测量范围局限在角膜中央区3mm区域内。
2 Placido盘角膜曲率计表达的是角膜中央3～4mm处的两个子午线的曲率，不能了解整个角膜的曲率和形态信息。
众所周知，角膜形态具有特殊性，即中央区约呈球形，越到周边越平坦，成一非球面形式。
Placido盘是一黑白相间的同心圆环，可以了解整个角膜形态信息。
用Placido盘检查时，检查者通过盘中的小孔观察被检者角膜上的同心环的像，来了解角膜的弯曲度。
正常的角膜像应该是规则的同心圆，规则散光为不同形状的椭圆，不规则散光则是不规则的角膜像。
如上图所示，上方环的宽度增加，表示角膜曲率较平坦，下方环的宽度减少，表示角膜曲率较陡。
临床上Placido 盘能够了解较大量的角膜变形，如中度圆锥角膜、严重的散光、不规则散光等。
检查时只要观察角膜表面反射的光斑形状和大小的变化。
Placido盘经过更新换代，目前有代表性的有手持式、裂隙灯式、照相机摄像式等多种形式，其中摄像式角膜计能对角膜进行定量分析，在二十多年前曾经是一突破性的进步。
3 计算机辅助角膜地形分析系统直接利用Placido盘角膜图像判断角膜形态属于定性性质，无法定量，存在许多分析上的不足，如角膜图像确定散光轴向比较困难，摄像式检查过程复杂，确定性也不高，而且Placido盘提供角膜曲率的区域也比较局限。
角膜地形电脑分析系统上的placido盘在角膜上的映像（Placido像）因此，随着电脑技术的进一步发展和改进，角膜地形电脑分析系统（computer-assisted corneal topographic analysis system，下文简称角膜地形仪）应运而生，它克服了以上缺点，结合了Placido像和计算机的功能，用视频摄像机接收角膜像，并由该图像信息转化为数字信息后重建原角膜表面形状，得到的角膜形状用颜色编码得到彩色图形，即角膜地形图。
角膜地形图基本概念一、基础概念(1)角膜表面分区①中央光学区，正中央直径4mm面积的区域，非常近似于球面，曲率变化范围小于0．25D，具有最重要的屈光学意义。
②旁中央区，距角膜中央4mm至7~8mm直径环形区域，此处角膜曲率逐渐降低，逐渐呈非球面。
③周边区，距角膜中央7~8mm至11mm直径环形区域，此处角膜曲率明显降低，即变得扁平，呈非对称形。
④角膜缘区，角膜移行至巩膜约0．5~lmm的环形区域。
(2)角膜中心1)角膜瞳孔中心注视点与瞳孔中心连线在角膜表面的交点，通常用于角膜屈光手术前的定位。
2)角膜反射中心注视同轴光源时，同轴光线在角膜表面的反射点。
3)角膜视轴中心注视点与黄斑中心凹连线在角膜的交点，因难以精确定位，故临床上常以角膜反射中心替代之。
(3)角膜表面规则性指数,SRI评价角膜中央4．5mm范围内表面规则性的一个指标，SRI值越小，表示角膜中央表面规则性越好，中国人正常值为0．2±0．2。
(4)角膜表面非对称性指数，SAI。
反映角膜中央区相隔180度对应点角膜屈光力差值总和的一个指标，中国人正常值为0．3±0．1。
(5)模拟角膜镜读数，SimK。
中国人正常值为43．2±1．3D二、正常角膜地形图正常角膜地形图与年龄相关，并受生理周期、时间和睡眠的影响。
决定角膜形态的因素有：曲率半径、角膜上皮厚度、角膜基质厚度、上皮表面规则程度及作用于角膜的机械因素等。
正常角膜地形图常见类型：1)非对称领结形占32．1％，屈光度分布呈不对称领结形。
2)圆形占22．6％，屈光度分布均匀，自中央到周边逐渐递减。
3)椭圆形占20．8％，中央屈光度分布均匀，周边分布对称性不均匀，近似椭圆。
4)对称领结形占17．5％，屈光度分布呈对称领结形，有对称性角膜散光，且领结所在子午线上屈光力最强。
5)不规则形占7．1％，屈光度分布不规则，表明角膜表面形态不好，注意排除泪膜异常、聚焦不准或注视不良。
角膜地形图基本知识角膜地形图基本概念一、基础概念(1)角膜表面分区①中央光学区，正中央直径4mm面积的区域，非常近似于球面，曲率变化范围小于0．25D，具有最重要的屈光学意义。
②旁中央区，距角膜中央4mm至7~8mm直径环形区域，此处角膜曲率逐渐降低，逐渐呈非球面。
③周边区，距角膜中央7~8mm至11mm直径环形区域，此处角膜曲率明显降低，即变得扁平，呈非对称形。
④角膜缘区，角膜移行至巩膜约0．5~lmm的环形区域。
(2)角膜中心1)角膜瞳孔中心注视点与瞳孔中心连线在角膜表面的交点，通常用于角膜屈光手术前的定位。
2)角膜反射中心注视同轴光源时，同轴光线在角膜表面的反射点。
3)角膜视轴中心注视点与黄斑中心凹连线在角膜的交点，因难以精确定位，故临床上常以角膜反射中心替代之。
(3)角膜表面规则性指数,SRI评价角膜中央4．5mm范围内表面规则性的一个指标，SRI值越小，表示角膜中央表面规则性越好，中国人正常值为0．2±0．2。
(4)角膜表面非对称性指数，SAI。
反映角膜中央区相隔180度对应点角膜屈光力差值总和的一个指标，中国人正常值为0．3±0．1。
(5)模拟角膜镜读数，SimK。
中国人正常值为43．2±1．3D二、正常角膜地形图正常角膜地形图与年龄相关，并受生理周期、时间和睡眠的影响。
决定角膜形态的因素有：曲率半径、角膜上皮厚度、角膜基质厚度、上皮表面规则程度及作用于角膜的机械因素等。
正常角膜地形图常见类型：1)非对称领结形占32．1％，屈光度分布呈不对称领结形。
2)圆形占22．6％，屈光度分布均匀，自中央到周边逐渐递减。
3)椭圆形占20．8％，中央屈光度分布均匀，周边分布对称性不均匀，近似椭圆。
4)对称领结形占17．5％，屈光度分布呈对称领结形，有对称性角膜散光，且领结所在子午线上屈光力最强。
5)不规则形占7．1％，屈光度分布不规则，表明角膜表面形态不好，注意排除泪膜异常、聚焦不准或注视不良。
圆锥角膜的地形图的应用和分析(2010-05-27 10:22:33)圆锥角膜概述圆锥角膜是青少年常见病，好发于15－25岁。
原发性圆锥角膜男：女=6:4。
80％以上是双眼先后发病。
继发性圆锥角膜常见于RK,PRK,LASIK、外伤术后。
圆锥角膜在亚洲的发病率1~2/1000，多为散发，部分阳性家族史，同一家族中可有人表现为圆锥角膜而另一些人可表现为不规则散光甚至斜轴散光。
发病原因：外胚叶在先天发育时未能从周边移行到中央所造成。
也有认为是常染色体隐性或显形遗传，近年也有人认为是多基因遗传。
发病特征大多数初期的圆锥角膜都是验光的过程中发现的。
表现为矫正视力难以达到1.0；散光异常（大散光、斜轴散光）圆锥角膜的初期表现常常是散光的变化（尤其是散光轴向的变化）；后期角膜病变区前突、进行性变薄，曲率增大，呈圆锥型，表现为不规则散光。
出现眼干、发痒、充血，常揉眼症状。
角膜基质条纹，前弹力膜破裂斑痕，Fleischer环，Monson’s sign等。
角膜呈圆锥型角膜病变区前突、进行性变薄，曲率增大诊断要点：通过屈光检查；角膜曲率、角膜地形图检查；裂隙灯检查发现。
其中角膜地形图是最重要的诊断工具。
在角膜地形图问世前，圆锥角膜的诊断需等圆锥角膜的病程发展到一定阶段才能得到确认。
如患者出现不规则散光或原规则散光向不规则散光发展，年轻近视者度数进展很快并伴有散光出现等，此时使用裂隙灯和角膜曲率计才能发现特征性临床改变。
自应用角膜地形图后，在上述体征出现前数年就可以诊断出圆锥角膜。
因此角膜地形图可以帮助我们早期发现圆锥角膜或排除圆锥角膜存在。
一旦发现圆锥角膜，角膜地形图可以提供更多的资料：1、精确确定圆锥角膜的位置，该信息对于圆锥角膜的治疗非常重要；2、帮助选择光学矫治的方法，硬性隐形眼镜的设计；3、一旦明确需要手术，角膜地形图资料可以帮助确定手术的合适时间和方式；4、确定圆锥角膜涉及的范围，选择角膜移植植片的大小；对术后的屈光疗效有一定的预测性。

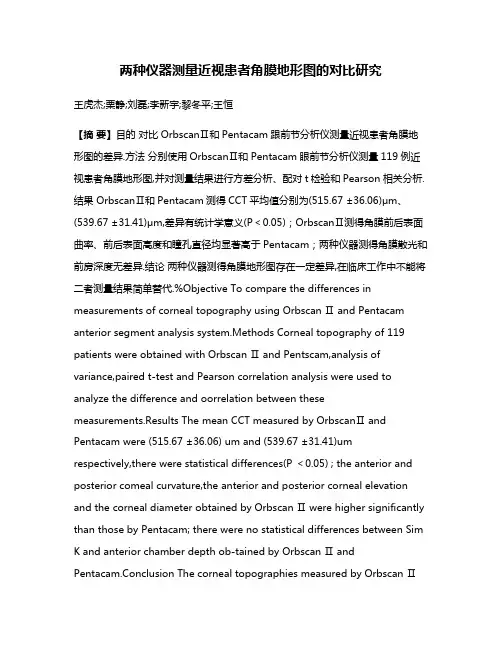

两种仪器测量近视患者角膜地形图的对比研究王虎杰;栗静;刘磊;李新宇;黎冬平;王恒【摘要】目的对比OrbscanⅡ和Pentacam跟前节分析仪测量近视患者角膜地形图的差异.方法分别使用OrbscanⅡ和Pentacam眼前节分析仪测量119例近视患者角膜地形图,并对测量结果进行方差分析、配对t检验和Pearson相关分析.结果OrbscanⅡ和Pentacam测得CCT平均值分别为(515.67 ±36.06)μm、(539.67 ±31.41)μm,差异有统计学意义(P＜0.05)；OrbscanⅡ测得角膜前后表面曲率、前后表面高度和瞳孔直径均显著高于Pentacam；两种仪器测得角膜散光和前房深度无差异.结论两种仪器测得角膜地形图存在一定差异,在临床工作中不能将二者测量结果简单替代.%Objective To compare the differences in measurements of corneal topography using Orbscan Ⅱ and Pentacam anterior segment analysis system.Methods Corneal topography of 119 patients were obtained with Orbscan Ⅱ and Pentscam,analysis of variance,paired t-test and Pearson correlation analysis were used to analyze the difference and oorrelation between these measurements.Results The mean CCT measured by OrbscanⅡ and Pentacam were (515.67 ±36.06) um and (539.67 ±31.41)um respectively,there were statistical differences(P ＜0.05) ; the anterior and posterior comeal curvature,the anterior and posterior corneal elevation and the corneal di ameter obtained by Orbscan Ⅱ were higher significantly than those by Pentacam; there were no statistical differences between Sim K and anterior chamber depth ob-tained by Orbscan Ⅱ and Pentacam.Conclusion The corneal topographies measured by Orbscan Ⅱand Pentacam have differences,so the two measurments should not be used interchangeably in clinic.【期刊名称】《临床眼科杂志》【年(卷),期】2013(021)003【总页数】3页(P260-262)【关键词】OrbscanⅡ眼前节分析仪;Pentacam眼前节分析仪;角膜地形图【作者】王虎杰;栗静;刘磊;李新宇;黎冬平;王恒【作者单位】430030 武汉,华中科技大学同济医学院附属同济医院眼屈光治疗中心;430030 武汉,华中科技大学同济医学院附属同济医院眼屈光治疗中心;430030 武汉,华中科技大学同济医学院附属同济医院眼屈光治疗中心;430030 武汉,华中科技大学同济医学院附属同济医院眼屈光治疗中心;430030 武汉,华中科技大学同济医学院附属同济医院眼屈光治疗中心;430030 武汉,华中科技大学同济医学院附属同济医院眼屈光治疗中心【正文语种】中文OrbscanⅡ眼前节分析仪和Pentacam眼前节分析仪是近年来眼科学和视光学常用的角膜地形图测量工具，为临床和科研工作提供了大量眼前节信息。
角膜地形图的应用和分析（一）(2010-05-25 13:26:38)转载▼标签：角膜地形图圆锥角膜角膜塑形术rgp硬性隐形眼镜视光学专业健康分类：实用视光技术角膜地形图是做角膜接触镜的重要辅助工具。
尤其在角膜塑形技术、硬性角膜接触镜、圆锥角膜的诊断处理中非常重要。
本文整理了一些教材和文献的资料结合我们自己用的日本shin-nippon ct-1000角膜地形图仪给大家说明。
一、角膜曲率与角膜地形基础1 角膜曲率计大家比较熟悉的角膜曲率计可以同时得到角膜曲率半径值和屈光度值，特别适合于规则角膜的检查，但是其测量范围局限在角膜中央区3mm区域内。
2 Placido盘角膜曲率计表达的是角膜中央3～4mm处的两个子午线的曲率，不能了解整个角膜的曲率和形态信息。
众所周知，角膜形态具有特殊性，即中央区约呈球形，越到周边越平坦，成一非球面形式。
Placido盘是一黑白相间的同心圆环，可以了解整个角膜形态信息。
用Placido盘检查时，检查者通过盘中的小孔观察被检者角膜上的同心环的像，来了解角膜的弯曲度。
正常的角膜像应该是规则的同心圆，规则散光为不同形状的椭圆，不规则散光则是不规则的角膜像。
如上图所示，上方环的宽度增加，表示角膜曲率较平坦，下方环的宽度减少，表示角膜曲率较陡。
临床上Placido 盘能够了解较大量的角膜变形，如中度圆锥角膜、严重的散光、不规则散光等。
检查时只要观察角膜表面反射的光斑形状和大小的变化。
Placido盘经过更新换代，目前有代表性的有手持式、裂隙灯式、照相机摄像式等多种形式，其中摄像式角膜计能对角膜进行定量分析，在二十多年前曾经是一突破性的进步。
3计算机辅助角膜地形分析系统直接利用Placido盘角膜图像判断角膜形态属于定性性质，无法定量，存在许多分析上的不足，如角膜图像确定散光轴向比较困难，摄像式检查过程复杂，确定性也不高，而且Placido盘提供角膜曲率的区域也比较局限。
角膜地形电脑分析系统上的placido盘在角膜上的映像（Placido像）因此，随着电脑技术的进一步发展和改进，角膜地形电脑分析系统（computer-assisted corneal topographic analysis system，下文简称角膜地形仪）应运而生，它克服了以上缺点，结合了Placido像和计算机的功能，用视频摄像机接收角膜像，并由该图像信息转化为数字信息后重建原角膜表面形状，得到的角膜形状用颜色编码得到彩色图形，即角膜地形图。
