角膜地形图分析(课堂PPT)

  • 格式：ppt
  • 大小：16.05 MB
  • 文档页数：89

下载文档原格式

  / 89

合集下载

《角膜地形图分析》课件

《角膜地形图分析》课件
角膜地形图分析的应用场景
探索角膜地形图在眼科领域中的广泛应用。
角膜地形图测量方法和技术
Placido环测量法
详细解释Placido环测量法的原 理和步骤。
Scheimpflug成像技 术
介绍Scheimpflug成像技术的优 势和应用。

晨曦扫描技术
探讨晨曦扫描技术在角膜地形 图测量中的作用。
角膜地形图的参数分析
4
介绍如何利用角膜地形图进行角膜塑形 镜的定制和适配操作。
角膜疾病的诊断和治疗
探索如何利用角膜地形图进行角膜疾病 的准确诊断和有效治疗。
角膜术后复查
讨论角膜地形图在术后复查中的价值。
总结
1 角膜地形图分析在眼科领域中的重要作用
总结角膜地形图分析在眼科诊断和治疗中的重要作用。
2 角膜地形图的未来发展趋势
《角膜地形图分析》PPT 课件
欢迎大家来到《角膜地形图分析》PPT课件！本课程将介绍角膜地形图的概念、 测量方法和技术，以及在眼科领域中的应用和未来发展趋势。
课程简介
角膜地形图的概念和意义
深入探讨角膜地形图的定义和重要性。
角膜地形图的测量方法和技术
介绍Placido环测量法、Scheimpflug成像技术和晨曦扫描技术。
展望角膜地形图在未来的发展方向和应用领域。
3 角膜地形图与其他眼科检查项目的结合应用
探讨角膜地形图与其他眼科检查项目的结合应用的优势。
1 角膜曲率半径
解读角膜曲率半径的意义和测量方法。
3 角膜相对厚度
分析角膜相对厚度参数的重要性。
2 角膜高度差
探讨角膜高度差在眼科检查中的应用。
4 角膜等高线图
介绍角膜等高线图的生成和解读。

角膜地形图解析

角膜地形图解析
02
Topographic Map （角膜形状地形图）
01
地形图格式
Topographic Map （角膜形状地形图）
Fourier Map 傅立叶分析地形图
Numeric Map（以数值显示的地形图）
3D Map（以三维图形显示的地形图）
Standard
Refractive
Height
Instantaneous
比例图的中央部分（标准范围为33.5D～50.5D）是以正常眼的标准数值（43D）为中心，间隔1.5D划分开来的，并标示由黄色到绿色系的颜色。
Absolute Scale（ABS）采用由路易斯安娜州立大学（LSU）的斯蒂芬Dr.克雷斯教授发明的着色分辨方法。
在该比例图中，因为可以对所有被检测的眼睛用同一种颜色表示相同屈光力的部分，所以得出的检测结果容易进行比较。
颜色反映角膜各部分屈光力的大小，反映散光性质、散光量和轴
圆锥角膜和角膜疾患的筛查和早期诊断
角膜地形图检查作用
角膜地形图检查作用
可用于角膜接触镜诱发的角膜扭曲症的诊断。
有效评价屈光手术及其他手术后效果和并发症
Placido盘成像法(TMS)
AstraMax三维角膜地形图
PAR角膜地形图系统和光栅照相测量仪
或者选用自动方式测量：在application菜单中选择系统设置，然后在诸多选项中找到picture prefect点击on按钮，打开自动测量方式，此时只需操纵手柄，将镭射反射中心对准视线中心，仪器将自动测量4副图像。
选择图像分析完成的环状图像数据，会在其角膜图像上涂上绿色（Mires）。界面右下方的OffSet显示的是镭射光线在XYZ轴上的照射偏差。
角膜地形图分析系统

角膜地形图解析0589

角膜地形图解析0589
目标区域的同时，正确调整检测位置。当再次按
下操纵杆上的按钮后，装置将显示出患者角膜的 静态图像，所拍摄的图像会在Video Window（拍 摄窗口）中显示出来。程序会对画质效果作客观
的判断，并对判断为发生照射偏移的图像进行自
动修正。然后，再对所拍摄完成的图像上的圆环
进行扫描
精选课件
32
• 4、 或者选用自动方式测量：在application菜单中选择系统设置，然 后在诸多选项中找到picture prefect点击on按钮，打开自动测量方式， 此时只需操纵手柄，将镭射反射中心对准视线中心，仪器将自动测量 4副图像。
精选课件
20
角膜地形图的优点
• 结果直观。由于采用了彩色，对角膜上不 同曲率半径采用不同的色。暖色代表屈光 力强的部位，冷色代表屈光力弱的部位， 使角膜地形图显示的结果十分直观醒目。
精选课件
21
角膜地形图的优点
• 一机多用。角膜地形图仪还具有自动角膜 曲率计、角膜镜的功能，新型的角膜地形 图仪还可以测量为视和暗视下瞳孔直径、 角膜直径等。其软件的功能也有很大改进， 如通过设定的函数换算，可以得到角膜像 差的资料等。
精选课件
36
l 模拟角膜曲率计读数 Sim K ：代表角膜中央区 7 、 8、9三环两相垂直的子午线角膜曲率，等同于 角膜曲率计读数，及3、5、7mm范围内平均屈 光度K值，正常值为43.2±1.3D
l PVA预期视力：与SRI和SAI有关
l 离散系数e值，指从角膜中央到周边屈光度的 变化规律。
精选课件
精选课件
49
Standard标准类型
• 在此类型地形图中，显示 有排列着的角膜屈光力。 地形图上的各个点上，标 有角膜球面的屈光力，能 够清晰地看到角膜的屈光 力和角膜的形状。利用此 地形图可以很快识别出正 常的角膜。也就是说，该 图用一种颜色来表示没有 散光的角膜球面。

角塑验配之角膜地形图解读

角塑验配之角膜地形图解读

角塑验配之角膜地形图解读地形图（topography）这个名词起源于是地质学，利用不同颜色对一个地区天然的地理形态进行地势描绘。

角膜地形图（corneal topography），就是将角膜表面作为一个局部地势，采用不同的方法进行记录和分析，它的全称是计算机辅助的角膜地形分析系统(computer-assisted corneal topographic analysis system)，因其貌似地理学中地形表面高低起伏的状态，故称为角膜地形图。

它能够精确测量分析全角膜前表面任意点的曲率、屈光力和高度，新型地形图还可以了解角膜后表面的状态以及角膜厚度，是研究角膜前表面形态的一种系统而全面的定量分析手段。

看懂两个图（角膜地形图和荧光素图）是硬镜验配的必备技巧，我们先谈谈如何正确解读角膜地形图。

一、了解你的地形图仪角膜地形图原理粗分为两大类：基于Placido盘的传统地形图系统和非Placido盘系统。

Placido盘系统代表机器有Medmont、Tomy、Zeiss等，非Placido 盘系统代表机器有Pentacam ，两类地形图的区别见表格1：表格 1 常见两类地形图的比较得曲率图检测内容角膜前表面曲率、高度不能测量角膜厚度角膜前表面、后表面曲率、高度及厚度检测范围9mm直径w-w 白到白整个角膜直径泪膜受干扰，瞬目后图片质量改善不受干扰曲率拟合值，角膜中央为测量盲区中央区更多测量点二、解读地形图1、读懂几个数据对角膜接触镜的验配至关重要的参数有角膜曲率、角膜散光和e值。

角膜曲率在不同类型地形图中的表达有所不同，Kf（f是指flat平缓的意思）或K1表示最小屈光力的子午线方向和数值， Ks（s是指steep陡峭的意思）或K2表示最大屈光力的子午线方向和数值，与Kf成90度夹角；两者差值CYL即为角膜散光量。

Kf是选取第一片试戴片的基础，结合角膜散光值的大小初步判断是否为角塑适应症，选取常规片还是环曲面设计镜片更好。

角膜地形图解析ppt课件

角膜地形图解析ppt课件
• 颜色反映角膜各部分屈光力的大小，反映 散光性质、散光量和轴
• 圆锥角膜和角膜疾患的筛查和早期诊断
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
角膜地形图检查作用
• 可用于角膜接触镜诱发的角膜扭曲症的诊 断。
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
• 4、 或者选用自动方式测量：在application菜单中选择系统设置，然 后在诸多选项中找到picture prefect点击on按钮，打开自动测量方式 ，此时只需操纵手柄，将镭射反射中心对准视线中心，仪器将自动测 量4副图像。
• 5、 以同样的方法测量对侧眼。 • 6、 选择图像分析完成的环状图像数据，会在其角膜图像上涂上绿色
（Mires）。界面右下方的OffSet显示的是镭射光线在XYZ轴上的照射 偏差。 • 7、 在检测列表中找到理想的图形，XYZ轴 的offset值以下列不同颜 色表示：绿色： 说明该值在可允许的范围之内。（<0.3mm）黄 色： 说明该值在可允许范围的边缘。（0.3-0.4mm）红色： 说明 该值在可允许范围之外。 (≧0.4mm)，注意，如果Z值超过了Video角 膜镜的焦点范围，请重新拍摄。并选择圆环上检测点较完整的图像。 • 8、 如果Mires（被涂上绿色的点）的中心与被拍摄下的Video图像上 的圆环的中心重合的话（也就是光线正确照射的情况），请点击 Mires OK按钮。此时，就自动将该图像予以保存。
• 角膜为非对称而且角膜曲率从中央到周 边逐渐变平
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程

圆锥角膜与角膜地形图 ppt课件

圆锥角膜与角膜地形图 ppt课件
OD 2938/0.408 OS 2696.5/0.405
PPT课件
4
OD
PPT课件
5
OS
PPT课件
6
辅助检查
电脑验光：(TOPCON KR-8900) 右眼：-5.50DS/-7.50DC × 5
左眼：-3.25DS/-10.00DC ×165
角膜曲率：OD:49.50/59.25 ×100
原发性圆锥角膜 男：女=6:4。80％以上是双眼先 后发病。
继发性圆锥角膜常见于RK、PRK、LASIK，外
伤术后。
PPT课件
14
临床分期
潜伏期（亚临床期）：角膜曲率＜48D,另一眼已确诊为圆锥角膜。
（＞2-3D角膜散光，且每年增加者应高度重视）
初发期 :角膜曲率一般为48-50D,屈光不正，可戴镜矫正, 完成期:角膜曲率＞50D，典型的圆锥角膜症状及体征 瘢痕期： 后弹力层破裂，角膜中央水肿，自愈后白色瘢痕
PPT课件
23
鉴别诊断
角膜边缘透明变性（PMD)：下方周边角膜 变薄，变薄区域的上方角膜凸出。
球形角膜：先天性非进展性疾病。多为男 性，常染色体隐性遗传，角膜环形变薄， 中周部最薄，约为正常厚度的1/3, 最薄区的 中心角膜凸出。
屈光矫正术后角膜扩张
PPT课件
24
治疗
早期可配框架眼镜
最小模拟曲率(SimK‘s Min） 3.0mm区不规则性(3.0mm Zone Irreg) 3.0mm区平均度数(3.0mm Zone Mean Pwr) 3.0mm区散光度数(3.0mm Zone Astig Pwr)
角膜直径，瞳孔直径，房 角深度，角膜最薄点 Kappa角， 角膜前后表面高度(Diff值) I-S值：角膜6mm直径处下 方与上方屈光力差值

角膜地形图PPT课件

切削区位于 角膜中心， 中心区屈光 力均匀
25
戴OK镜角膜地形图
▪ 角膜中央区 屈光力降低
▪ 前表面高度 降低
▪ 同屈光手术 效果
26
远视LASEK术后
27
角膜移植术
▪ 角膜移植 ▪ 了解 PK 术后散光类型、确认散光部位 ▪ 进行选择性拆线、调整连续缝线的轴向 ▪ 行角膜横向切开术、LASIK、RGP等方法来改善PK 术后散光 ▪ 对不同的方法和时间进行比较
10
角膜厚度图
正常角膜厚度图 ▪ 角膜的厚度不均匀，中央最薄，约0.5mm，
由中央 到角膜缘厚度逐渐增加，在角膜缘处 的厚度约1.2mm。
圆锥角膜厚度图
角膜变薄，锥顶处最薄，与周边区 厚度差值大
11
前、后表面高度图 Proposed Elevation Screening Parameters ▪ 高度递增型包括岛型(多见于完成期圆锥角膜) ▪ 桥形递增型(多见于早期圆锥角膜或部分可疑圆锥角
▪ Rabinowitz诊断可疑圆锥角膜标准：(a)角膜前表面I-S值（角膜下方与上方平均屈光度差值 ）≥1．40 D，(b)角膜平均屈光力I>46．50 D，(C)双眼角膜中央屈光力≥0．92 D，(d)角膜 厚度≤500 µm；(a)与后3项之一
▪ 观察指标包括角膜前、后表面最大屈光力(Kmax)、最小屈光力(Kmin)、最佳拟合球面(best fit sphere，BFS)、3 mm及5 mm I-S值，前、后表面高度图高度值及形态学分类，角膜厚度 等指标。
个性化切削 4、评价手术效果、术后动态观察创面愈合、屈光
回退的随访观察等
23
RK（放射状角膜切开术）术后
周边部外穿透性切口降低了角膜该部的张力，眼内压的作用下，周边部膨隆 ，角膜中央因组织无伸展性程代偿性变扁，屈光度降低。

角膜地形图PPT课件

米)，但经验有限
12
角膜地形图的临床应用
▪ ①散光分析 ▪ ②角膜疾病（圆锥角膜、角膜边缘变性）诊断和治疗评判； ▪ ③角膜屈光手术； ▪ ④角膜移植手术 ▪ ⑤眼前段手术，如人工晶状体植入手术等； ▪ ⑥角膜接触镜的验配。
13
角膜大散光
14
圆锥角膜地形图表现
主要表现：角膜中央曲率增加，下方角膜变陡、角膜中央变薄、双眼角膜曲率及厚度差值增加
▪ Rabinowitz诊断可疑圆锥角膜标准：(a)角膜前表面I-S值（角膜下方与上方平均屈光度差值 ）≥1．40 D，(b)角膜平均屈光力I>46．50 D，(C)双眼角膜中央屈光力≥0．92 D，(d)角膜 厚度≤500 µm；(a)与后3项之一
▪ 观察指标包括角膜前、后表面最大屈光力(Kmax)、最小屈光力(Kmin)、最佳拟合球面(best fit sphere，BFS)、3 mm及5 mm I-S值，前、后表面高度图高度值及形态学分类，角膜厚度 等指标。
28
白内障手术
▪ 精确计算人工晶体屈光度（尤其是LASIK术后） ▪ 观察不同大小、位置及方法的手术切口对角膜形态及屈光
的影响
29
谢谢！
30
切削区位于 角膜中心， 中心区屈光 力均匀
25
戴OK镜角膜地形图
▪ 角膜中央区 屈光力降低
▪ 前表面高度 降低
▪ 同屈光手术 效果
26
远视LASEK术后
27
角膜移植术
▪ 角膜移植 ▪ 了解 PK 术后散光类型、确认散光部位 ▪ 进行选择性拆线、调整连续缝线的轴向 ▪ 行角膜横向切开术、LASIK、RGP等方法来改善PK 术后散光 ▪ 对不同的方法和时间进行比较
10
角膜厚度图

角膜地形图的分析ppt课件

• TMS检测角膜范围：约11mm
27
28
29
30
31
• 将拍摄部对准患者右眼，嘱患者向圆锥体内部注 视固视灯，一按下操纵杆上的按钮，就能打开固 视灯和轻型圆锥体（light cone）的照明灯。检测 者可以通过监控器（alignment monitor）来确认 患者的角膜，并能在观察镭射光线的反射和角膜 目标区域的同时，正确调整检测位置。当再次按 下操纵杆上的按钮后，装置将显示出患者角膜的 静态图像，所拍摄的图像会在Video Window（拍 摄窗口）中显示出来。程序会对画质效果作客观 的判断，并对判断为发生照射偏移的图像进行自 动修正。然后，再对所拍摄完成的图像上的圆环 进行扫描
32
• 4、 或者选用自动方式测量：在application菜单中选择系统设置，然 后在诸多选项中找到picture prefect点击on按钮，打开自动测量方式 ，此时只需操纵手柄，将镭射反射中心对准视线中心，仪器将自动测 量4副图像。
• 5、 以同样的方法测量对侧眼。 • 6、 选择图像分析完成的环状图像数据，会在其角膜图像上涂上绿色
• 颜色反映角膜各部分屈光力的大小，反映 散光性质、散光量和轴
• 圆锥角膜和角膜疾患的筛查和早期诊断
10
角膜地形图检查作用
• 可用于角膜接触镜诱发的角膜扭曲症的诊 断。
• 有效评价屈光手术及其他手术后效果和并 发症
11
角膜地形图的种类
• 1.Placido盘成像法(TMS) • 2.AstraMax三维角膜地形图 • 3.PAR角膜地形图系统和光栅照相测量仪 • 3.裂隙扫描型角膜地形图（Orbscan） • 4.Scheimpflug成像仪(Pentacam) • 5.Artemis超声数码角膜地形图 • 6.激光干涉成像仪

角膜地形图的分析

• Normalized Scale中，屈光力被分成相等间隔的11个部分。如果其中最大屈 光力与最小屈光力之间差值很大的时候，用一种颜色表示的范围也会变大； 相反地，两个屈光力差值越小，则用一种颜色表示的范围也将变小。最小的 间隔为0.4D。
第四十一页，共88页。
• 指标颜色编码 • 绿色编码指标表明该值在正常平均值的2个标准
第三十五页，共88页。
模拟角膜曲率计读数Sim K：代表角膜中央区7、 8、9三环两相垂直的子午线角膜曲率，等同于角 膜曲率计读数，及3、5、7mm范围内平均屈光度 K值，正常值为43.2±1.3D
PVA预期视力：与SRI和SAI有关 离散系数e值，指从角膜中央到周边屈光度的变化
规律。
第三十六页，共88页。
第四十三页，共88页。
Topographic Map （角膜形状地形图）
第四十四页，共88页。
Fourier Map 傅立叶分析地形图
第四十五页，共88页。
Numeric Map（以数值显示的地形图）
第四十六页，共88页。
3D Map（以三维图形显示的地形图）
第四十七页，共88页。
地形图的种类
• Standard • Refractive • Instantaneous • Height
第四十八页，共88页。
Standard标准类型
• 在此类型地形图中，显示有排 列着的角膜屈光力。地形图上 的各个点上，标有角膜球面的 屈光力，能够清晰地看到角膜 的屈光力和角膜的形状。利用 此地形图可以很快识别出正常 的角膜。也就是说，该图用一 种颜色来表示没有散光的角膜 球面。
可定量的反映角膜一定范围的形态特征。 • 用于测量角膜前表面中心区域的两个相互垂直子午
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20
角膜地形图的优点
• 结果直观。由于采用了彩色，对角膜上不 同曲率半径采用不同的色。暖色代表屈光 力强的部位，冷色代表屈光力弱的部位， 使角膜地形图显示的结果十分直观醒目。
21
角膜地形图的优点
• 一机多用。角膜地形图仪还具有自动角膜 曲率计、角膜镜的功能，新型的角膜地形 图仪还可以测量为视和暗视下瞳孔直径、 角膜直径等。其软件的功能也有很大改进 ，如通过设定的函数换算，可以得到角膜 像差的资料等。
角膜地形图运用
天津市眼科医院验光配镜中心
1

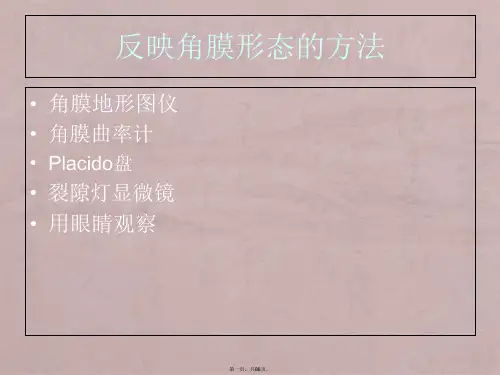

反映角膜形态的方法
• 角膜地形图仪 • 角膜曲率计 • Placido盘 • 裂隙灯显微镜 • 用眼睛观察
2
3
4
5
Placido盘与极坐标网格
6
角膜曲率计
• 通过测量已知大小的物像经角膜前表面反射所形 成的第一反射像的大小来计算角膜前表面的角膜 曲率半径，角膜曲率半径与像的放大率成正比。 可定量的反映角膜一定范围的形态特征。
12
AstraMax角膜地形图仪的极坐标 网格
13
• 角膜地形图仪由3部分组成： • ①Placido氏盘投射系统 • ②实时图像监测系统 • ③计算机图像处理系统：计算机先将储存
的图像数字化，应用已设定的计算公式和 程序进行分析，再将分析的结果用不同的 彩色图像显示在荧光屏上，同时，数字化 的统计结果也一起显示出来。
• 受角膜病变影响小(与角膜曲率计相比)。最 新的角膜地形图仪如PAR和CTS不仅可以 对上皮缺损、溃疡及瘢痕的角膜进行检查 ，而且其检查结果很少受角膜病变的影响 ，因此检查结果参考价值高。
19
角膜地形图的优点
• 精确度高、误差小。角膜8.0mm范围内精 确度达0～0.07D，由于用即时数码视频技 术在1/30s内显示，避免了因为瞬目和心跳 造成的影响。
14
小的锥形placido 环
15
角膜地形图的优点
• 测量区域大,获得的信息量大。为角膜曲率 计仅能测量角膜总面积的8％，而角膜地形 图可以观测范围达95%以上；为资料点密 度可高达34环,以每环256个点计，整个角 膜可有7000～8000个数据点，有的还可以 达到上万个数据点，如AstraMax角膜地形 图仪，资料点可以达到13000个。
16
角膜地形图的优点
• 屈光力测量范围广。对过于平坦或过于陡 峭的角膜,均可准确测量其屈光力。
17
角膜地形图的优点
• 易于建立数学模型。由于采用光栅摄影测 量技术，以相对和绝对高度标志的球面减 数图以及角膜子午线曲率标志图用高度点 而非曲率来解释角膜表面的变化，故易于 建立数学模型。
18
角膜地形图的优点
• 用于测量角膜前表面中心区域的两个相互垂直子 午线轴向上的弧度，但大约只有直径为3mm范 围的
• 不能确定角膜后表面的形状 • 精确了解角膜散光，但对过平或过陡的角膜精确
度差
7
8
9
角膜地形图检查作用
• 计算机辅助的角膜地形图以其能够精确地 分析整个角膜表面的形态和曲率的变化为 特点，使系统地、客观地、精确地分析角 膜性状成为可能,对角膜整体进行形态学的 分析。
（Mires）。界面右下方的OffSet显示的是镭射光线在XYZ轴上的照射 偏差。 • 7、 在检测列表中找到理想的图形，XYZ轴 的offset值以下列不同颜 色表示：绿色： 说明该值在可允许的范围之内。（<0.3mm）黄 色： 说明该值在可允许范围的边缘。（0.3-0.4mm）红色： 说明 该值在可允许范围之外。 (≧0.4mm)，注意，如果Z值超过了Video角 膜镜的焦点范围，请重新拍摄。并选择圆环上检测点较完整的图像。 • 8、 如果Mires（被涂上绿色的点）的中心与被拍摄下的Video图像上 的圆环的中心重合的话（也就是光线正确照射的情况），请点击 Mires OK按钮。此时，就自动将该图像予以保存。
11mm
24
• 角膜为非对称而且角膜曲率从中央到周 边逐渐变平
25
角膜帽--中心角膜区域特征
• 近似4mm直径范围 • 可认为球形，曲率改变不显著 • 测量的重复性好
26
角膜地形图分析系统
• TMS：利用31同心环（placido环）投照于被检 眼角膜表面，精确定位后，计算机将图像上 7000-10000余点的图形数据进行分析，并且依照 计算的数据进行图像的重建。
22
角膜地形图的缺点
• (1) 价格较昂贵； • (2) 对周边角膜欠敏感； • (3) 当非球性成分增加时准确性降低； • (4) 易受眼眶高度及眼球内陷程度的影响； • (5) 检查参数过多时费时。
23
Gullstand模型眼（1953年）
• 前表面弧度7.7mm--+48.83D • 后表面弧度6.8mm---5.88D • 合计角膜屈光力=+43.05D(70%左右） • 实际角膜折射率：1.376 • 成人角膜水平径约为12mm，垂直经约为
• TMS检测角膜范围：约11mm
27
28
29
30
31
• 将拍摄部对准患者右眼，嘱患者向圆锥体内部注 视固视灯，一按下操纵杆上的按钮，就能打开固 视灯和轻型圆锥体（light cone）的照明灯。检测 者可以通过监控器（alignment monitor域的同时，正确调整检测位置。当再次按 下操纵杆上的按钮后，装置将显示出患者角膜的 静态图像，所拍摄的图像会在Video Window（拍 摄窗口）中显示出来。程序会对画质效果作客观 的判断，并对判断为发生照射偏移的图像进行自 动修正。然后，再对所拍摄完成的图像上的圆环 进行扫描
• 颜色反映角膜各部分屈光力的大小，反映 散光性质、散光量和轴
• 圆锥角膜和角膜疾患的筛查和早期诊断
10
角膜地形图检查作用
• 可用于角膜接触镜诱发的角膜扭曲症的诊 断。
• 有效评价屈光手术及其他手术后效果和并 发症
11
角膜地形图的种类
• 1.Placido盘成像法(TMS) • 2.AstraMax三维角膜地形图 • 3.PAR角膜地形图系统和光栅照相测量仪 • 3.裂隙扫描型角膜地形图（Orbscan） • 4.Scheimpflug成像仪(Pentacam) • 5.Artemis超声数码角膜地形图 • 6.激光干涉成像仪
32
• 4、 或者选用自动方式测量：在application菜单中选择系统设置，然 后在诸多选项中找到picture prefect点击on按钮，打开自动测量方式 ，此时只需操纵手柄，将镭射反射中心对准视线中心，仪器将自动测 量4副图像。
• 5、 以同样的方法测量对侧眼。 • 6、 选择图像分析完成的环状图像数据，会在其角膜图像上涂上绿色
