§2－6戴维宁定理内容： 戴维宁定理的定义戴维宁定理的证明应用戴维宁定理的步骤戴维宁定理的意义和注意事项一、戴维南定理内容i a3、数学表述：二、戴维南定理的证明i’a3、最简单等效电路三、应用戴维宁定理的步骤例：电路如图(a)所示，其中x 电流I =2A ，此时电压U 为何值?将虚线所示的两个单口网络N 1和N 2分别用戴维南等效电路代替，到图(b)电路。
V103V 202)1(+=×+×Ω=U gU U 单口N 1的开路电压U oc1可从图(c)电路中求得，列出KVL方程解：将20V电压源用短路代替，得到图(d)电路，再用外加电流源I 计算电压U 的方法求得R o1。
列出KVL方程IU I I gU U )2(322)()1(Ω+=×⎟⎞⎜⎛Ω×++×Ω=求R 01：最后从图(b)电路求得电流I 的表达式为xx x R R R R R U U I +Ω=+Ω+Ω−−−=++−=1V 821)V 5(V 3o2o1oc1oc2当只对电路中某一条支路或几条支路(记为N L )的电压电流感兴趣时，可以将电路分解为两个单口网络N L 与N 1的连接，如图(a)所示。
用戴维南等效电路代替更复杂的含源单口N 1，不会影响单口N L (不必是线性的或电阻性的)中的电压和电流。
代替后的电路[图(b)]规模减小，使电路的分析和计算变得更加简单。
四、意义和注意事项1、意义：2、注意：等效电源的电压方向与开路电压（短路电流）方向一致；当有受控源时，等效内阻可能出现“－”值；受控源支路可单独进行变换；而若控制支路进行变换时，受控源支路必须一起进行变换。
如书p57图（b）到（c）的变换。
习题：p452-3-2，2-3-3p81～832-8，2-14，2-16，。

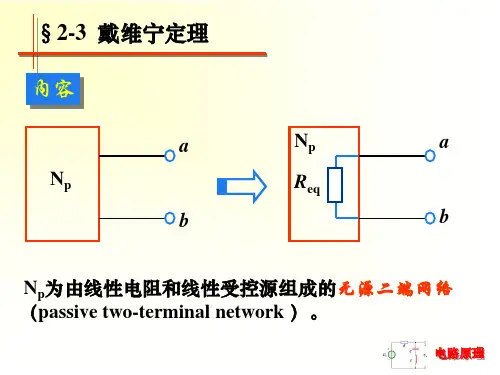

电路戴维宁定理戴维南定理（Thevenin's theorem）：含独立电源的线性电阻单口网络N，就端口特性而言，可以等效为一个电压源和电阻串联的单口网络。
电压源的电压等于单口网络在负载开路时的电压uoc；电阻R0是单口网络内全部独立电源为零值时所得单口网络N0的等效电阻。
简介戴维南定理（又译为戴维宁定理）又称等效电压源定律，是由法国科学家莱昂·夏尔·戴维南于1883年提出的一个电学定理。
由于早在1853年，亥姆霍兹也提出过本定理，所以又称亥姆霍兹-戴维南定理。
其内容是：一个含有独立电压源、独立电流源及电阻的线性网络的两端，就其外部型态而言，在电性上可以用一个独立电压源V和一个松弛二端网络的串联电阻组合来等效。
在单频交流系统中，此定理不仅只适用于电阻，也适用于广义的阻抗。
戴维南定理在多电源多回路的复杂直流电路分析中有重要应用。
对于含独立源，线性电阻和线性受控源的单口网络（二端网络），都可以用一个电压源与电阻相串联的单口网络（二端网络）来等效，这个电压源的电压，就是此单口网络（二端网络）的开路电压，这个串联电阻就是从此单口网络（二端网络）两端看进去，当网络内部所有独立源均置零以后的等效电阻。
uoc 称为开路电压。
Ro称为戴维南等效电阻。
在电子电路中，当单口网络视为电源时，常称此电阻为输出电阻，常用Ro表示；当单口网络视为负载时，则称之为输入电阻，并常用Ri表示。
电压源uoc和电阻Ro的串联单口网络，常称为戴维南等效电路。
当单口网络的端口电压和电流采用关联参考方向时，其端口电压电流关系方程可表为：u=R0i+uoc戴维南定理和诺顿定理是最常用的电路简化方法。
由于戴维南定理和诺顿定理都是将有源二端网络等效为电源支路，所以统称为等效电源定理或等效发电机定理。

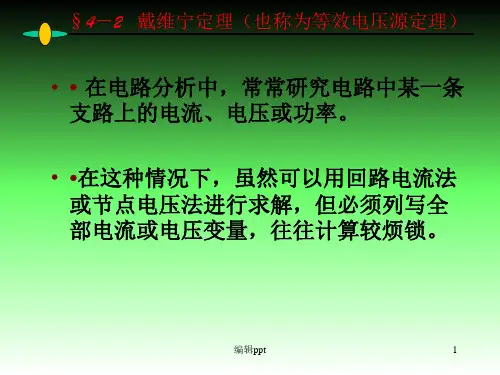

当研究复杂电路中的某一条支路时，利用电工学中的支路电流法、节点电压法等方法很不方便，此时用戴维南定理来求解某一支路中的电流和电压是很适合的。
