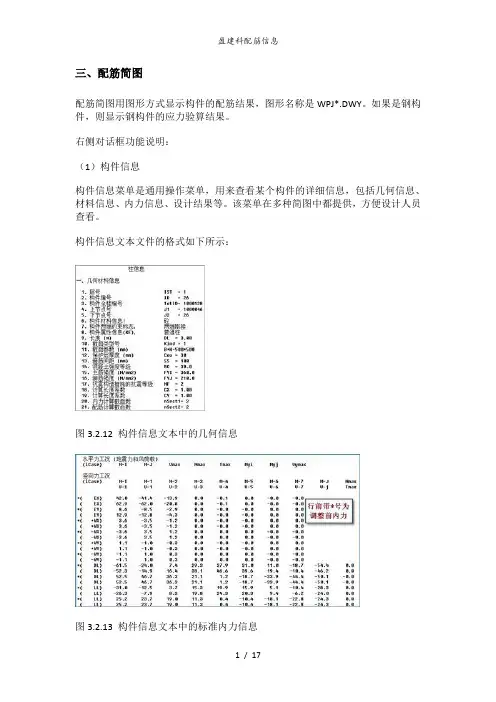

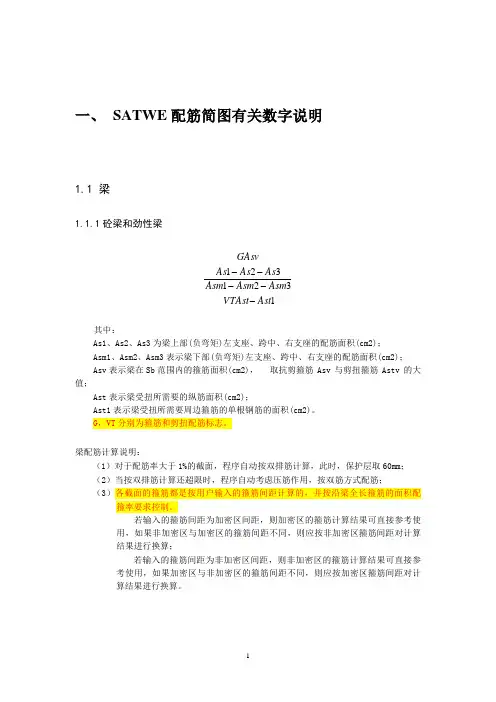

一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G ，VT 分别为箍筋和剪扭配筋标志。
梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。
若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。
1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。
其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。
柱配筋说明：（1）柱全截面的配筋面积为：As=2*(Asx+Asy) - 4*As_corner；（2）柱的箍筋是按用户输入的箍筋间距计算的，并按加密区内最小体积配箍率要求控制；（3）柱的体积配箍率是按双肢箍形式计算的，当柱为构造配筋时，按构造要求的体积配箍率计算的箍筋也是按双肢箍形式给出的。
1.2.2 异形混凝土柱当选择单偏压计算时，程序把截面上的整体内力分配到各柱肢上，对各柱肢按单偏压、拉配筋计算，每个柱肢输出两个数：Asw和Asvw，其中：Asw表示该柱肢单边的配筋面积(cm2)，Asvw表示该墙分布筋间距Sw范围内的分布筋面积(cm2)。
当选择双偏压时，程序按整截面进行配筋计算，每根柱的主筋输出两个数，标注在一条引出线的上下（Asz/Asf），其中Asz表示异形柱固定钢筋位置的配筋面积，即位于直线柱肢角部的配筋面积之和(cm2)，Asf表示附加钢筋的配筋面积，即除Asz之外的钢筋面积(cm2)。
1.2.3 钢柱柱一侧标注：R1R2R3其中：R1表示钢柱正应力与强度设计值的比值F1/f；R2表示钢柱X向稳定应力与强度设计值的比值F2/f；R3表示钢柱Y向稳定应力与强度设计值的比值F3/f。
其中F1，F2，F3，的具体含义：F1=N/An+Mx/(Gx*Wnx)+My/(Gy*Wny)F2=N/(Fx*A)+Bmx*My/(Gx*Wx (1－0.8 N/Nex))+Bty*My/(Fby*Wy)F3=N/(Fy*A)+Bmy*My/(Gy*Wy (1－0.8 N/Nex))+Btx*Mx/(Fbx*Wx)1.2.4 钢管混凝土柱在柱中心标注一个数：R1其中：R1表示钢管混凝土柱的轴力设计值与其抗力的比值N/Nu。
1.3. 支撑1.3.1 混凝土支撑Asx —Asy 支撑X、Y边单边配筋面积Gasv 支撑箍筋面积其中：Asx，Asy，Asv的解释同柱，支撑配筋的看法，是：把支撑向Z方向投影，即可得到如柱图一样的截面形式。
1.3.2 钢支撑R1-R2-R3其中：R1表示钢支撑正应力与强度设计值的比值F1/f；R2表示钢支撑X向稳定应力与强度设计值的比值F2/f；R3表示钢支撑Y向稳定应力与强度设计值的比值F3/f。
其中F1，F2，F3，的具体含义：F1=N/AnF2=N/（Fx A ATx）F3=N/（Fy A ATy）1.4. 混凝土剪力墙1.4.1 墙-柱Asw 墙-柱一端暗柱配筋面积HAshw 墙-柱水平分部筋面积其中：Asw表示墙柱一端的暗柱配筋总面积(cm2)，如按柱配筋，Asw为按柱对称配筋计算的单边的钢筋面积；Aswh为水平分布筋间距Swh范围内水平分布筋面积(cm2)。
1.4.2 墙-梁Asw (洞口)墙-梁单边配筋面积HAshw （洞口）墙-梁箍筋面积其中：Asw表示墙-梁一边的主筋面积(cm2)，墙-梁按对称配筋计算；Aswh表示墙-梁的箍筋面积，是梁箍筋间距Sb范围内的箍筋面积(cm2)；需特别说明的是：2001年3月以后版本的SATWE软件中，墙-梁除砼强度与剪力墙一致外，其它参数（如主筋强度、箍筋强度、墙-梁的箍筋间距等）均与框架梁一致。
二、2001年4月版SATWE的主要改进2.1结构周期、地震力计算结果输出文件WZQ.OUT2.1.1各振型的振动方向正在修订的《高规》为控制结构的扭转效应，对扭转振动周期和平动振动周期的比值给出了明确规定。
SATWE软件参考ETABS的方法，给出了如何判断一个周期是扭转振动周期还是平动振动周期的方法。
输出信息如下：3-Dimensional Vibration Period (Seconds)and Vibration Coefficient in X, Y Direction and TorsionMode No Period Angle Movement Torsion其中：Mode No ——为周期序号Period ——为周期值，单位（秒）Angle ——振动角度，单位（度）Movement ——平动振动系数Torsion ——扭转振动系数对于一个振动周期来说，若扭振动系数等于1，则说明该周期为纯扭转振动周期。
若平动振动系数等于1，则说明该周期为纯平动振动周期，其振动方向为Angle，若Angle=0度，则为X方向的平动，若Angle=90度，则为Y方向的平动，否则，为沿Angle角度的空间振动。
若扭振动系数和平动振动系数都不等于1，则该周期为扭转振动和平动振动混合周期。
2.1.2 地震作用效应最大的方向在SATWE软件的参数定义菜单中有一个参数：“水平力与整体坐标夹角Angle”，该参数为地震力、风力作用方向与结构整体坐标的夹角。
当需进行多方向侧向力核算时，可改变此参数，则程序以该方向为新的X轴进行坐标变换，这时计算的X向地震力和风荷载是沿Angle角度方向的，Y向地震力和风荷载是垂直于Angle角度方向的。
对于复杂结构，难以直观地判断出哪个方向的地震作用效应最大，而工程设计中又应该沿该方向（或垂直于该方向）作用水平力进行设计校核。
新版SATWE程序增加了地震作用效应最大的方向计算功能，输出信息如下，其中Angle的单位为度。
The Direction in Which the Responce of Earthquake is MaximumAngle = (Degree)2.1.3 主振型判断对于刚度均匀的结构，在考虑扭转耦连计算时，一般来说前两个或几个振型为其主振型，但对于刚度不均匀的复杂结构，上述规律不一定存在，SATWE程序中给出了各振型对基底剪力贡献比例的计算功能，输出信息如下：Bese-Shear Force of each Vibration Mode in X Direction-------------------------------------------------------Mode No Force Ratio(%)其中：Mode No ——为振型序号Force ——为该振型的基底剪力Ratio ——为该振型的基底剪力占总基底剪力的百分比。
通过参数Ratio可以判断出那个振型是X方向或Y方向的主振型，并可查看以及每个振型对基底剪力的贡献大小。
2.1.4 振型数取值合理性判断对于刚度不均匀的复杂结构，尤其对于多塔结构，在考虑扭转耦连计算时，很难确定应该取多少个振型计算其地震力，若计算振型数给少了，有些地震力计算不出来，结构的抗震设计不安全，而计算振型数给的太多，计算量增加很多，影响计算效率。
SATWE软件参考ETABS的方法，引进了振型有效质量概念，根据用户给定的计算振型数nMode，计算出X方向和Y方向的振型有效质量Cmass-x和Cmass-y，通过Cmass-x和Cmass-y的大小来判断所给定的nMode是否已足够。
输出信息如下：Coefficient of effective mass in X directiona: Cmass-x = （%）Coefficient of effective mass in Y directiona: Cmass-y = （%）其中程序给出的Cmass-x和Cmass-y为百分数，Cmass-x和Cmass-y越大，表明对计算地震力有贡献的质量越多，未计算出来的地震力越少。
从理论上讲，Cmass-x和Cmass-y应达到100%，才不至于丢失地震力，但实际计算中无法达到100%的理论值，计算经验表明，若Cmass-x或Cmass-y小于80%，则说明用户给定的计算振型数不够，应增加计算振型数。
2.1.5各层地震剪力输出为了便于设计人员更深入地把握设计方案，在WZQ.OUT文件中增加了结构各层地震剪力输出功能。
输出信息如下：Shear Force of the Building (CQC) 或（SRSS）-------------------------------------------------------Floor Tower Fx Vx Mx(kN) (kN) (kN-m)其中：Floor ——为层号Tower ——为塔号Fx ——为该层该塔的地震力，若不考虑扭转耦连，则为SRSS法计算结果，若考虑扭转耦连，则为CQC法计算结果Vx ——为该层该塔的地震剪力Mx ——为该层该塔的地震倾覆弯矩2.2模拟施工荷载计算由于恒载的特殊性，在2001年4月以前版本的SATWE软件中有“一次性加载”和“模拟施工加载”计算恒载作用效应的功能，其中“模拟施工加载”方式较好地模拟了在钢筋混凝土结构施工过程中，逐层加载，逐层找平的过程（详见SATWE说明书8.1.6节）。
