发动机技术巡礼TSI EA111发动机详解小排量高马力，可以说是当下发动机的发展趋势，其中的杰出代表就是大众EA111系列的1.4TSI发动机。
这款发动机融合了缸内直喷、涡轮增压等先进技术，具有小排量、高功率、低油耗等性能优势。
本期文章将为大家解析一下大众1.4TSI发动机。

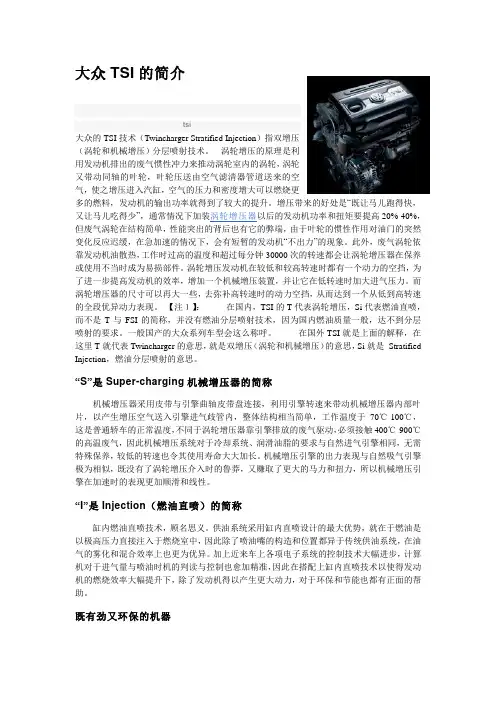

● 发动机基本参数：大众EA111系列1.4TSI发动机基本参数名称大众EA111系列1.4TSI发动机进气形式涡轮增压气缸排列形式直列四缸● TSI的含义1.4TSI发动机是大众于2005-2006年间推出的排量为1.4L具备双增压、缸内直喷技术的发动机。
TSI代表的是Twincharger Fuel Stratified Injection 这几个单词首字母的缩写，通过字母表面意思可以理解为双增压+分层燃烧+缸内直喷的意思。
在欧洲市场使用大众1.4TSI双增压发动机匹配的车型有高尔夫、尚酷、EOS、Jetta以及途观等，发动机的最大功率可达到125kW/5500rpm，扭矩可达240Nm/1750-4500，因为同时具备机械增压和涡轮增压系统，无论在低转速或高转速下，发动机都能起到很好的增压效果，因此1.4TSI发动机的扭矩有着十分出现的表现。
海外EA111系列发动机根据功率和扭矩不同而衍生的不同版本：最大功率：90kW（122ps）；最大扭矩：210 Nm/1,500-4,000 rpm ；应用车型：Passat (2009 on)；最大功率：90kW（122ps）；最大扭矩：200 Nm/1,500-3,500 rpm ；应用车型：CAXA、Golf Mk5 (2007 on),、Scirocco Mk3；最大功率：92kW（125ps）；最大扭矩：200 Nm/1,500-4,000 rpm ；应用车型：CAXC、Audi A3、SEAT Leon；最大功率：96kW（131ps）；最大扭矩：220 Nm/1,750-3,500 rpm ；应用车型：CFBA、Golf Mk6、VW Jetta V、Passat B6（国内装车的是这个版本）；最大功率：110kW（150ps）/5,800 rpm；最大扭矩：220Nm/1,250-4,500 rpm；应用车型： CAVF、SEAT Ibiza FR；最大功率：110kW（150ps）/5,800 rpm；最大扭矩：240Nm/1,750-4,000 rpm；应用车型：BWK/CAVA; VW Tiguan；最大功率：110kW（150ps）/5,800 rpm；最大扭矩：240Nm/1,750-4,000 rpm；应用车型：CDGA、Passat B7 EcoFuel；最大功率：118kW（160ps）/5,800 rpm；最大扭矩：240Nm/1,750-4,500 rpm；应用车型：CAVD; Golf Mk6, Scirocco Mk3；最大功率：125kW（170ps）/6,000 rpm；最大扭矩：240Nm/1,750-4,500 rpm；应用车型：BLG、Golf Mk5 GT、Golf Plus；最大功率：132kW（179ps）/6,200 rpm；最大扭矩：250Nm/2,000-4,500 rpm；应用车型：SEAT Ibiza Cupra, Polo GTI, Fabia RS考虑全球战略部署，大众于2009年在国内投入批量生产1.4TSI发动机。
V-TT-011 发动机基础SVW发动机介绍上海大众系列发动机介绍VW品牌SANTANA：JV AFE AJR AYF BTL BSA BKT/BKU/CKZPASSAT：ANQ BFF BNL AWL BGC BBGPOLO：BCC BCD BMH BMG CDD CDE CLP CLSGOL：AYFTOURAN：BJZ BPLLAVIDA: CDE CEN CFB CSTTIGUAN: CEA CGM全新PASSAT：CFB CEA CGM CNG新SANTANA：CPD CKA1.8T AWL BGC 增压发动机排量: 1781CC形式：直列四缸增压气门数：5气门缸径x冲程：81mmx86.4mm压缩比: 9.3:1最大功率: 110Kw/5700120Kw/5700rpm 最大扭矩: 210N·m/1750-4600rpm发动机管理系统: Motronic ME 7.5适用汽油: 93号以上适用机油: SJ级合成机油5W-40排放标准：欧洲四号1.8L BSA 紧凑型发动机排量: 1781 CC形式：直列四缸横置气门数：2气门缸径x冲程：81.0mmx86.4mm压缩比: 9.5:1最大功率: 70Kw/5200rpm最大扭矩: 145N·m/3000rpm发动机管理系统: ME 7.5.10适用汽油: 90号以上适用机油: SJ级合成机油5W-40 排放标准：欧洲二号1.4L BMG->CDD 紧凑型发动机排量: 1390CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx75.6mm压缩比: 10.5:1最大功率: 63Kw/4750rpm最大扭矩: 130N·m/3750rpm发动机管理系统: ME 7.5.20适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲三号1.6L BMH/CDE 紧凑型发动机排量: 1598CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx86.9mm压缩比: 10.5:1最大功率: 77Kw/5000rpm最大扭矩: 155N·m/3800rpm发动机管理系统: BOSCH ME 7.5.20 适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲三号1.4TSI CFB 紧凑型发动机排量: 1390CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx75.6mm压缩比: 10.0:1最大功率: 96Kw/5000rpm最大扭矩: 220N·m/1750-3500rpm发动机管理系统: Motronic MED 17.5.20 适用汽油: 97号适用机油: SJ级合成机油5W-40排放标准：欧洲四号1.8TSI CEA缸内直喷发动机排量: 1798CC形式：直列四缸增压直喷气门数：4气门缸径x冲程：82.5mmx84.1mm压缩比: 9.6:1最大功率: 118Kw/5600-6200rpm最大扭矩: 250N·m/1500-4200rpm发动机管理系统:Motronic MED 17 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲四号2.0TSI CGM缸内直喷发动机排量: 1984CC形式：直列四缸增压直喷气门数：4气门缸径x冲程：82.5mmx92.8mm压缩比: 9.6:1最大功率: 147Kw/5700rpm最大扭矩: 280N·m/1750-4800rpm发动机管理系统: Motronic MED 17 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲四号3.0FSI CNG缸内直喷发动机排量: 2.975CC形式：6缸VR发动机气门数：4气门缸径x冲程：84mmx89.5mm压缩比: 10.6:1最大功率: 184Kw/6400rpm最大扭矩: 310N·m/3500rpm发动机管理系统: Motronic MED 9.1 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.4L MPI发动机CKA 排量: 1.395CC形式：4缸直列发动机气门数：4气门缸径x冲程：74.5mmx80mm压缩比: 10.5:1最大功率: 66Kw/5500rpm最大扭矩: 132N·m/3800rpm发动机管理系统:Simos 15.10适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.6L MPI发动机CPD 排量: 1.598CC形式：4缸直列发动机气门数：4气门缸径x冲程：76.5mmx86.9mm压缩比: 10.5:1最大功率: 81Kw/5800rpm最大扭矩: 155N·m/3800rpm发动机管理系统:Simos 15.10适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.4TSI发动机CST排量: 1.395CC形式：4缸直列发动机气门数：4气门缸径x冲程：74.5mmx80mm压缩比: 10.0:1最大功率: 96Kw/5800rpm最大扭矩: 225N·m/1400-3500rpm发动机管理系统:MED17. 5.25适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号。
大众发动机发展的主要目标就是最小的燃油消耗和尾气排放一个闭环的催化转化系统降低了尾气中99%的HC、NOx和CO。
然而，尾气中CO2（一种可导致温室效应的气体）的含量，却只能通过降低燃油消耗来控制。
但是，传统的进气歧管喷射的缸外混合气形成模式已经无法实现这一目标了。
与传统的缸外进气管燃油喷射方式的发动机相比，采用汽油缸内直喷方式的FSI发动机拥有节省15%燃油的巨大潜能。
下表展示的是在提高燃油经济性和排放以及动力性方面的各种措施：1.缸内汽油直喷系统缸内汽油直喷系统是德国大众汽车公司V olkswagen在提高燃油经济性首要研究方向，它的节油潜能可以达到20%。
为什么德国V olkswagen 直到现在（2000年）才引入汽油缸内直喷系统？FSI汽油缸内直喷技术最主要的困难之一就是废气再处理在分层进气模式和均质稀薄进气模式下，传统的闭环控制的三元催化转化器已经不能及时地将燃烧产生地NOx充分转化为N2。
直到NOx 存储催化转化器地出现，才使排放在上述工作时有可能达到EU4 排放标准。
在这个新的系统里，NOx先被临时存储在转化器，然后再有系统地进行处理转化为N2。
另外一个难题就是燃油中的硫，因为硫的化学性质和NOx非常相似，所以废气中的硫也会被存储在NOx 存储催化转化器里，并占据NOx的存储空间。
燃油中硫的含量越高，NOx转化器需要再频繁地进行还原反应的次数就越多，这样就会消耗更多的燃油。
在分层进气模式和均质稀薄进气模式下大的节气门开度,在这两种进气模式下，车来那个的空气－燃油比lambda 维持在1.55 －3之间。
这就需要更大的节气门开度，以减小空气进入时的阻力。
稀薄模式发动机的空气－燃油比lambda 在分层进气模式下保持在1.6-3之间，在均质稀薄模式下大约维持在1.55 左右。
通过缸壁的热量损失更小,在分层进气模式下，燃烧发生在火化塞中心附进区域，外层气体隔热性好，这也就意味着通过缸壁损失的热量更少，发动机的热效率更高。
—汽大众迈腾发动机［—汽大众迈腾发动机抖动】故障现象一辆2008年出厂的迈腾，搭载了byj发动机z行驶里程为11843km o司机反映,最近出现发动机抖动、加速无力、排气管尾气呛人的现象。
故障诊断与排除根据故障现象分析，应该是某汽缸工作不良或不工作。
启动发动机,连接kt600汽车检测仪z读取故障码P0302 ”含义为汽缸2失火。
然后清除故障码,故障现象没有改变”踩一下加速踏板，故障码P0302再次出现。
由此可以判断原因原因应该是汽缸2失火或不工作造成的。
接着做断缸试验,很明显汽缸2没有工作，1> 3. 4汽缸工作正常。
然后拆下火花塞检查，发现四只火花塞电极都发黑,汽缸2的最黑,更换四只新的火花塞,再互换汽缸1与汽缸2的点火线圈，做断缸试验,汽缸2还是不工作。
使用缸压表测量各汽缸压力,都是lObar （lbar=100kpa ）以上，缸压都正常。
用燃油压力表检测电动燃油泵给高压泵的供应压力测得低压侧压力为6.2bar正常数值是6 ~ 8bar熄火lOmin保压值在4bar ,正常值不能低于3.7bar ,燃油低压压力值正常。
用kt600读取高压燃油压力是50bar ,正常压力值是50 ~ HObar（取决于发动机负荷和转速）,燃油高压压力值也正常。
利用博世fsa740发动机综合分析仪”检测次级点火波形, 发动机怠速时得到3个波形。
从次级点火波形（见图1 ）可以看出，汽缸2次级峰值电压为12kv ,汽缸1、4次级峰值电压约为7kv,汽缸3次级峰值电压在8kv o能够保证发动机汽缸作功行程点火的次级电压为5 ~ 15kv各汽缸的点火电压都在正常范围内，可以确走点火系统正常，四个点火线圈也没有问题。
从次级点火燃烧电压波形（见图2）,可以看到各缸的燃烧电压值，正常的燃烧电压读数应为0・5~5・0kv。
若燃烧电压低, 故障原因可能是:①高压线或火花塞短路;②火花塞电极间隙小；③混合汽过稀。
从图2可以看出，汽缸1和3的燃烧电压偏低, 汽缸4的燃烧电压值有时低于0.5kv z汽缸2的燃烧电压一直低于0・4kv ,各缸的燃烧电压普遍偏低，前面已经检测点火系统正常，说明混合汽偏稀。
大众FSI、TSI、TFSI发动机解读随着大众汽车在中国的升级换代步伐加快，一系列先进的发动机技术逐步进入人们的视野。
但是，对于大多数朋友来说，那些由英语单词简缩成字母组合的发动机实在拗口而且令人费解，而且极容易搞混。
我想就自己掌握的情况，对大众目前的三款主流发动机作一次通俗易懂的阐述。
一、FSI发动机FSI发动机的英语全称为：FUEL STRATIFIELD INJECTION，翻译过来就是发动机缸内燃油直喷技术。
其核心环节是：发动机缸体上有两个相位调整范围达到42度曲轴转角的进气凸轮轴，可以在进气道内形成更利于油气混合的进气涡流，而且，发动机的燃油喷嘴可以在每一个压缩形成中进行多达3次以上的燃油精细化喷射，从而进一步优化整个燃烧过程，达到最大限度的燃油稀薄化燃烧，有效地提高了燃油的利用程度和燃烧充分度，达到相当出色的燃油经济性和环保排放指标，它一般能够在发动机固有排量基础上提升0.2升左右的动力而油耗保持低于固有排量的传统发动机。
目前，FSI发动机主要用于3.0以上大排量汽车。
二、TSI发动机TSI发动机的英语全称为：TUBOCHARGE AND FUEL STRATIFIELD INJECTION，翻译过来就是涡轮增压缸内燃油直喷技术。
其核心环节是：把涡轮增压技术与缸内直喷技术有机结合，在缸内直喷的基础上进一步通过涡轮增压的介入，大幅提升发动机的动力性和节能性。
TSI发动机具有能够有效提升动力和进一步降低油耗的强大功能，它一般能够在发动机固有排量的基础上有效提升0.6升左右的动力而油耗保持低于固有排量的传统发动机。
目前，TSI发动机主要于3.0以下中小排量汽车。
三、TFSI发动机许多人以为TFSI就是TSI，甚至以为是一种笔误。
其实这是一种误解。
TSI 并不是TFSI，两者是有区别的，而且是两种不同的发动机。
TFSI发动机的英语全称为：SUPERCHARGE AND FUEL STRATIFIELD INJECTION，翻译过来就是机械增压缸内燃油直喷技术。
V-TT-011 发动机基础SVW发动机介绍上海大众系列发动机介绍VW品牌SANTANA：JV AFE AJR AYF BTL BSA BKT/BKU/CKZPASSAT：ANQ BFF BNL AWL BGC BBGPOLO：BCC BCD BMH BMG CDD CDE CLP CLSGOL：AYFTOURAN：BJZ BPLLAVIDA: CDE CEN CFB CSTTIGUAN: CEA CGM全新PASSAT：CFB CEA CGM CNG新SANTANA：CPD CKA1.8T AWL BGC 增压发动机排量: 1781CC形式：直列四缸增压气门数：5气门缸径x冲程：81mmx86.4mm压缩比: 9.3:1最大功率: 110Kw/5700120Kw/5700rpm 最大扭矩: 210N·m/1750-4600rpm发动机管理系统: Motronic ME 7.5适用汽油: 93号以上适用机油: SJ级合成机油5W-40排放标准：欧洲四号1.8L BSA 紧凑型发动机排量: 1781 CC形式：直列四缸横置气门数：2气门缸径x冲程：81.0mmx86.4mm压缩比: 9.5:1最大功率: 70Kw/5200rpm最大扭矩: 145N·m/3000rpm发动机管理系统: ME 7.5.10适用汽油: 90号以上适用机油: SJ级合成机油5W-40 排放标准：欧洲二号1.4L BMG->CDD 紧凑型发动机排量: 1390CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx75.6mm压缩比: 10.5:1最大功率: 63Kw/4750rpm最大扭矩: 130N·m/3750rpm发动机管理系统: ME 7.5.20适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲三号1.6L BMH/CDE 紧凑型发动机排量: 1598CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx86.9mm压缩比: 10.5:1最大功率: 77Kw/5000rpm最大扭矩: 155N·m/3800rpm发动机管理系统: BOSCH ME 7.5.20 适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲三号1.4TSI CFB 紧凑型发动机排量: 1390CC形式：直列四缸气门数：4气门缸径x冲程：76.5mmx75.6mm压缩比: 10.0:1最大功率: 96Kw/5000rpm最大扭矩: 220N·m/1750-3500rpm发动机管理系统: Motronic MED 17.5.20 适用汽油: 97号适用机油: SJ级合成机油5W-40排放标准：欧洲四号1.8TSI CEA缸内直喷发动机排量: 1798CC形式：直列四缸增压直喷气门数：4气门缸径x冲程：82.5mmx84.1mm压缩比: 9.6:1最大功率: 118Kw/5600-6200rpm最大扭矩: 250N·m/1500-4200rpm发动机管理系统:Motronic MED 17 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲四号2.0TSI CGM缸内直喷发动机排量: 1984CC形式：直列四缸增压直喷气门数：4气门缸径x冲程：82.5mmx92.8mm压缩比: 9.6:1最大功率: 147Kw/5700rpm最大扭矩: 280N·m/1750-4800rpm发动机管理系统: Motronic MED 17 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲四号3.0FSI CNG缸内直喷发动机排量: 2.975CC形式：6缸VR发动机气门数：4气门缸径x冲程：84mmx89.5mm压缩比: 10.6:1最大功率: 184Kw/6400rpm最大扭矩: 310N·m/3500rpm发动机管理系统: Motronic MED 9.1 适用汽油: 97号适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.4L MPI发动机CKA 排量: 1.395CC形式：4缸直列发动机气门数：4气门缸径x冲程：74.5mmx80mm压缩比: 10.5:1最大功率: 66Kw/5500rpm最大扭矩: 132N·m/3800rpm发动机管理系统:Simos 15.10适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.6L MPI发动机CPD 排量: 1.598CC形式：4缸直列发动机气门数：4气门缸径x冲程：76.5mmx86.9mm压缩比: 10.5:1最大功率: 81Kw/5800rpm最大扭矩: 155N·m/3800rpm发动机管理系统:Simos 15.10适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号EA211系列1.4TSI发动机CST排量: 1.395CC形式：4缸直列发动机气门数：4气门缸径x冲程：74.5mmx80mm压缩比: 10.0:1最大功率: 96Kw/5800rpm最大扭矩: 225N·m/1400-3500rpm发动机管理系统:MED17. 5.25适用汽油: 93号无铅以上适用机油: SJ级合成机油5W-40 排放标准：欧洲5号。
环保更高效大众新一代EA888发动机解析说到EA888发动机，相信大家都不陌生，它现在可是大众旗下中高级车型的主力“心脏”。
为了应付日益激烈的市场竞争以及更为严苛的排放法规，大众又推出了新一代的EA888（第三代）发动机。
目前这款发动机已在海外部分车型装备，性能较上一代有了明显的提升。
就在近日，这款发动机（1.8L）也出现在2014沃德十佳发动机的获奖名单中，其实力可见一斑。
究竟新一代的发动机在结构以及性能上都有哪些变化，有哪些技术亮点？下面就来看看。
新一代EA888发动机解析●关于EA888发动机新一代EA888发动机解析EA888发动机绝对是大众汽车的明星发动机，目前已广泛应用于大众、奥迪等品牌下的多个车型上。
从图中可以看到，这款EA888发动机的历史并不算长，从2006年最早的第一代开始，到今年也才7年的光景，不过已经发展到了第三代。
汽车采用模块化平台生产已是大势所趋，作为新一代的EA888发动机，同样适合应用在大众最新的MQB和MLB平台上。
而符合欧6的排放标准，未来新一代EA888发动机也将成为大众中高级车型动力的“中流砥柱”。
新一代EA888发动机解析新一代EA888发动机解析这款第三代EA888发动机已在海外量产，并已搭载在部分新车型上，如新一代高尔夫GTI 、2014款Jetta、Passat等。
目前国内的车型搭载的还是第二代EA888发动机，不过据了解目前大众长春发动机工厂也开始投产第三代EA888发动机了，看来这款全新的发动机很快就会来到我们的身边，而离我们最近的应该就是采用全新MQB模块化平台的国产奥迪A3 了。
●新一代EA888发动机性能提升了多少？文章开始前，我们先来看看新一代EA888发动机在性能参数上有哪些变化。
从图中可以看到，第三代EA888发动机（1.8T）的动力性能明显要由于上代，最大扭矩达到了320N.m，而且在1400转时就已爆发，性能已直逼第二代2.0T版本。
