煤矿污水处理站工艺流程图新

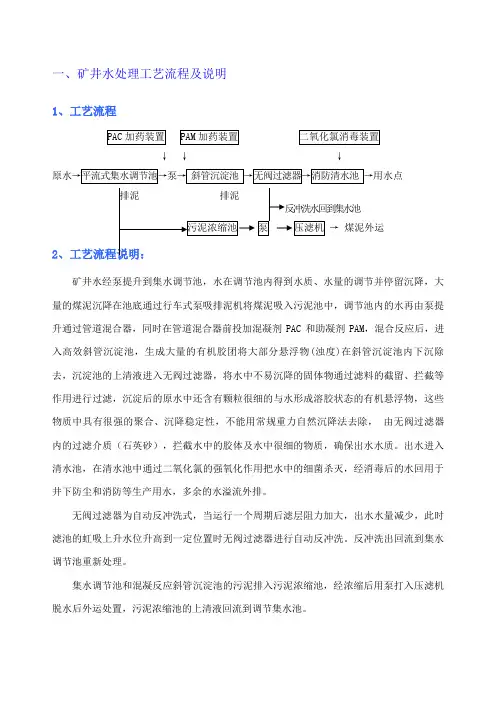

一、矿井水处理工艺流程及说明1、工艺流程↓↓↓集水池→煤泥外运2矿井水经泵提升到集水调节池，水在调节池内得到水质、水量的调节并停留沉降，大量的煤泥沉降在池底通过行车式泵吸排泥机将煤泥吸入污泥池中，调节池内的水再由泵提升通过管道混合器，同时在管道混合器前投加混凝剂PAC和助凝剂PAM，混合反应后，进入高效斜管沉淀池，生成大量的有机胶团将大部分悬浮物(浊度)在斜管沉淀池内下沉除去，沉淀池的上清液进入无阀过滤器，将水中不易沉降的固体物通过滤料的截留、拦截等作用进行过滤，沉淀后的原水中还含有颗粒很细的与水形成溶胶状态的有机悬浮物，这些物质中具有很强的聚合、沉降稳定性，不能用常规重力自然沉降法去除，由无阀过滤器内的过滤介质（石英砂），拦截水中的胶体及水中很细的物质，确保出水水质。

出水进入清水池，在清水池中通过二氧化氯的强氧化作用把水中的细菌杀灭，经消毒后的水回用于井下防尘和消防等生产用水，多余的水溢流外排。

无阀过滤器为自动反冲洗式，当运行一个周期后滤层阻力加大，出水水量减少，此时滤池的虹吸上升水位升高到一定位置时无阀过滤器进行自动反冲洗。

反冲洗出回流到集水调节池重新处理。

集水调节池和混凝反应斜管沉淀池的污泥排入污泥浓缩池，经浓缩后用泵打入压滤机脱水后外运处置，污泥浓缩池的上清液回流到调节集水池。

二、生活污水工艺流程及说明1、工艺流程2、工艺流程说明生活污水由管网收集汇流到污水处理站经格栅将水中的大颗粒杂物去除，去除后的颗粒物作垃圾处理，然后进入调节池，污水在调节池内调节水质、水量后由提升泵提升污水进入水解沉淀池，污水在水解初沉池有一定的沉淀停留时间，污水中细小的颗粒杂质能大部分的在初沉池沉降去除。

水解后的水自流进入曝气生物滤池，进行C/N、N二次生化处理，将污水中的有机物分解去除，生化后的水进入砂滤池进一步去除截留去除水中细小物质，最后进入清水池后可直接回用或溢流外排。

曝气生物滤池、砂滤池的反冲洗水回流到调节池重新处理。

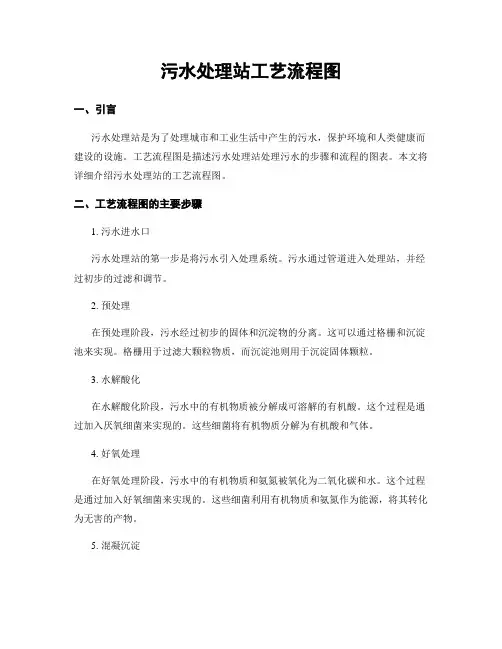

污水处理站工艺流程图一、引言污水处理站是为了处理城市和工业生活中产生的污水，保护环境和人类健康而建设的设施。

工艺流程图是描述污水处理站处理污水的步骤和流程的图表。

本文将详细介绍污水处理站的工艺流程图。

二、工艺流程图的主要步骤1. 污水进水口污水处理站的第一步是将污水引入处理系统。

污水通过管道进入处理站，并经过初步的过滤和调节。

2. 预处理在预处理阶段，污水经过初步的固体和沉淀物的分离。

这可以通过格栅和沉淀池来实现。

格栅用于过滤大颗粒物质，而沉淀池则用于沉淀固体颗粒。

3. 水解酸化在水解酸化阶段，污水中的有机物质被分解成可溶解的有机酸。

这个过程是通过加入厌氧细菌来实现的。

这些细菌将有机物质分解为有机酸和气体。

4. 好氧处理在好氧处理阶段，污水中的有机物质和氨氮被氧化为二氧化碳和水。

这个过程是通过加入好氧细菌来实现的。

这些细菌利用有机物质和氨氮作为能源，将其转化为无害的产物。

5. 混凝沉淀在混凝沉淀阶段，污水中的悬浮物和胶体被添加混凝剂后形成较大的颗粒物。

这些颗粒物会沉淀到底部，形成污泥。

污泥可以通过后续的处理进一步处理或处置。

6. 滤池过滤在滤池过滤阶段，污水通过滤池进行进一步的固体分离。

滤池中填充了过滤介质，如砂子或活性炭，可以有效地去除残留的悬浮物和微生物。

7. 消毒在消毒阶段，污水中的病原体被杀灭，以防止其对环境和人类健康的威胁。

常用的消毒方法包括氯消毒、紫外线消毒和臭氧消毒。

8. 出水口处理后的污水通过出水口排放到水体中或用于其他用途，如灌溉或工业用水。

三、工艺流程图的示意图[示意图]四、数据和参数1. 污水处理能力：X m³/天2. 污水处理效率：X%3. 污水进水浓度：X mg/L4. 污水出水浓度：X mg/L5. 污泥产量：X kg/天6. 消耗电力：X kW/小时五、结论污水处理站的工艺流程图描述了污水处理的主要步骤和流程。

通过预处理、水解酸化、好氧处理、混凝沉淀、滤池过滤、消毒等步骤，污水可以被有效地处理，达到排放标准。

煤矿污水处理工艺流程一、引言煤矿污水处理是指对煤矿生产过程中产生的废水进行处理，以达到国家和地方环境保护标准的要求，保护环境和水资源的可持续利用。

本文将详细介绍煤矿污水处理的工艺流程。

二、煤矿污水的特点煤矿污水具有以下特点：1. 污水中含有大量的悬浮颗粒物和悬浮沉淀物，如煤尘、泥沙等；2. 污水中含有高浓度的有机物质，如煤矸石、煤渣等；3. 污水中含有一定的重金属离子，如铁、锰、铅等；4. 污水中含有一定的酸性或碱性物质。

三、煤矿污水处理工艺流程根据煤矿污水的特点，通常采用以下工艺流程进行处理：1. 预处理预处理是指对煤矿污水进行初步处理，去除大颗粒物和有机物质。

预处理工艺可以包括以下步骤：1.1 筛网过滤：通过筛网过滤去除污水中的大颗粒物，如煤渣、煤尘等；1.2 沉淀池：利用沉淀池对污水进行沉淀，以去除悬浮沉淀物；1.3 调节池：通过调节池调节污水的酸碱度和温度，为后续处理工艺提供适宜条件。

2. 生化处理生化处理是指利用微生物对煤矿污水中的有机物进行降解。

生化处理工艺可以包括以下步骤：2.1 好氧处理：将经过预处理的污水引入好氧生物反应器，通过通氧供氧系统，利用好氧微生物对有机物进行降解和氧化；2.2 厌氧处理：将好氧处理后的污水引入厌氧生物反应器，通过通氮供氧系统，利用厌氧微生物对有机物进行进一步降解。

3. 深度处理深度处理是指对生化处理后的污水进行进一步处理，以去除残留的有机物和重金属离子。

深度处理工艺可以包括以下步骤：3.1 活性炭吸附：将污水通过活性炭吸附柱，利用活性炭对有机物进行吸附和去除；3.2 离子交换：将污水通过离子交换柱，利用离子交换树脂对重金属离子进行吸附和去除；3.3 膜分离：将污水通过膜分离系统，利用微孔过滤膜对残余的悬浮颗粒物和有机物进行去除。

4. 消毒处理消毒处理是指对处理后的污水进行消毒，以杀灭残留的细菌和病原体。

消毒处理工艺可以包括以下步骤：4.1 氯消毒：将污水通过氯消毒装置，添加适量的氯化物，利用氯对细菌和病原体进行杀灭；4.2 紫外线消毒：将污水通过紫外线消毒装置，利用紫外线辐射对细菌和病原体进行杀灭。

污水处理工艺流程图污水处理是一种将废水中的污染物去除或转化为无害物质的过程，以确保废水排放达到环境标准并保护水资源的可持续利用。

污水处理工艺流程图是用来描述污水处理过程中各个阶段和单元操作的图表，它可以帮助我们更好地理解和掌握污水处理的工艺流程。

以下是一个典型的污水处理工艺流程图，以供参考：1. 预处理阶段：- 污水进入预处理单元，经过粗格栅和细格栅的过滤，去除大颗粒物和固体废物。

- 经过沉砂池，使沉积的沙子和石块沉淀到底部，从而净化水质。

2. 活性污泥法处理：- 污水进入活性污泥池，加入活性污泥和空气进行曝气，促使污水中的有机物质被微生物降解。

- 活性污泥和水分离，通过沉淀池将沉淀的污泥回流至活性污泥池，保持微生物的活性。

3. 混凝沉淀法处理：- 污水经过混凝剂的投加，使悬浮物和胶体物质凝聚成较大的颗粒。

- 混凝后的水进入沉淀池，颗粒物沉淀到底部，澄清水从上部流出。

4. 滤料过滤法处理：- 澄清水进入滤料层，通过滤料的物理和化学作用，进一步去除残余的悬浮物和微生物。

- 净化后的水从滤料底部流出，达到排放标准。

5. 活性炭吸附法处理：- 澄清水进入活性炭吸附池，活性炭吸附有机物和部分重金属离子。

- 吸附后的水质更加纯净，达到更高的排放标准。

6. 消毒处理：- 澄清水经过消毒剂的投加，杀灭残余的细菌和病原体。

- 经过消毒处理后的水可以安全地排放或进行再利用。

7. 污泥处理：- 沉淀池和滤料过滤池中产生的污泥通过污泥泵抽送至污泥处理单元。

- 污泥经过脱水、浓缩、干化等处理，减少体积，方便后续处理或处置。

污水处理工艺流程图是根据具体的污水处理工厂的工艺设计和要求而定，上述流程仅为一种常见的处理方式。

不同的污水处理工艺流程图也可能包括其他单元操作，如生物膜法、高级氧化等。

根据实际情况，可以对流程进行调整和优化，以达到更好的处理效果和节能减排的目标。

需要注意的是，污水处理过程中产生的废物和副产物应进行妥善处理，遵守环境保护法规和相关标准，确保处理过程的安全和可持续性。

煤矿污水处理工艺流程煤矿污水处理工艺流程一、引言煤矿产业是国民经济的重要组成部分，在煤的开采过程中会产生大量的污水。

为了保护环境和确保煤矿生产的可持续性发展，煤矿污水处理工艺流程显得尤为重要。

本文将详细介绍煤矿污水处理工艺的流程和操作步骤。

二、煤矿污水处理工艺流程1：污水收集1.1 设立收集池，在煤矿厂区内设置收集池，保证对矿井出来的污水进行有效的接收。

1.2 确定收集池的规模，根据煤矿的规模和污水产生量确定收集池的容量。

1.3 设立污水管网，将矿井出来的污水导入收集池。

2：初级处理2.1 除砂2.1.1 设立沉沙池，在收集池后设置沉沙池，使污水中的沙土等杂质沉淀。

2.1.2 定期清理沉沙池，清除沉淀的杂质，以保证污水的清洁度。

2.2 除油2.2.1 设立油水分离系统，将污水中的油脂分离出来。

2.2.2 对分离出的油脂进行处理，以达到环保标准。

2.3 除渣2.3.1 设立渣池，将污水中的固体颗粒物进行沉淀。

2.3.2 定期清理渣池，清除沉淀的固体颗粒物。

3：中级处理3.1 曝气池处理3.1.1 将初级处理后的污水导入曝气池，通过曝气装置使水中的有机物质被微生物降解。

3.1.2 定期监测水质，调整曝气时间和曝气强度，以保证微生物的正常生长。

3.2 沉淀处理3.2.1 将曝气池处理后的污水导入沉淀池，利用重力沉淀作用，使水中的悬浮物沉淀下来。

3.2.2 定期清理沉淀池，清除沉淀的悬浮物。

4：高级处理4.1 生物膜反应器4.1.1 在沉淀池后设置生物膜反应器，利用固定生物膜降解处理后的污水中的有机物质。

4.1.2 增加环境温度和通气条件，促进生物降解效果。

4.2 活性炭吸附4.2.1 在生物膜反应器后设置活性炭吸附器，利用活性炭吸附剂去除溶解有机物质和难降解有机物质。

4.2.2 定期更换活性炭，以维持吸附效果。

4.3 消毒处理4.3.1 在活性炭吸附后设置消毒装置，对处理后的污水进行消毒处理，杀灭其中的细菌和。

煤矿污水处理工艺流程标题：煤矿污水处理工艺流程引言概述：煤矿污水处理是保护环境、改善生态环境的重要环节。

煤矿污水中含有大量的悬浮物、重金属离子等有害物质，必须进行科学有效的处理。

本文将介绍煤矿污水处理的工艺流程，匡助读者了解煤矿污水处理的基本原理和方法。

一、污水预处理1.1 污水初次处理：将煤矿污水经过初次过滤，去除大颗粒悬浮物和杂质。

1.2 调节PH值：调节污水的PH值，使其适合后续处理工艺。

1.3 溶解氧处理：增加溶解氧含量，有利于有机物的降解。

二、生物处理2.1 好氧生物处理：将污水送入好氧生物反应器，利用好氧微生物对有机物进行降解。

2.2 厌氧生物处理：将经过好氧处理的污水送入厌氧生物反应器，进一步去除有机物。

2.3 污泥处理：对产生的污泥进行处理，减少废物排放。

三、物理化学处理3.1 混凝沉淀：加入混凝剂，使悬浮物凝结成较大的颗粒，便于沉淀。

3.2 活性炭吸附：利用活性炭吸附有机物和重金属离子。

3.3 膜分离：采用超滤、反渗透等膜分离技术，去除微量有机物和溶解物。

四、高级氧化处理4.1 光催化氧化：利用紫外光或者其他光源激发氧化剂，降解有机物。

4.2 臭氧氧化：通过向水中注入臭氧气体，氧化有机物和重金属。

4.3 高级氧化反应：采用过氧化氢、臭氧等高级氧化剂，加速有机物的降解。

五、消毒处理5.1 氯消毒：加入氯消毒剂，杀灭残留的细菌和病毒。

5.2 紫外线消毒：利用紫外线照射，破坏微生物的细胞结构。

5.3 臭氧消毒：利用臭氧气体消毒，有效杀灭细菌和病毒。

结论：煤矿污水处理工艺流程是一个复杂的过程，需要综合运用物理、化学、生物等多种方法。

通过科学合理的处理工艺，可以有效去除煤矿污水中的有害物质，达到环保要求，保护水资源和生态环境。

希翼本文对读者对煤矿污水处理工艺流程有所启示和匡助。

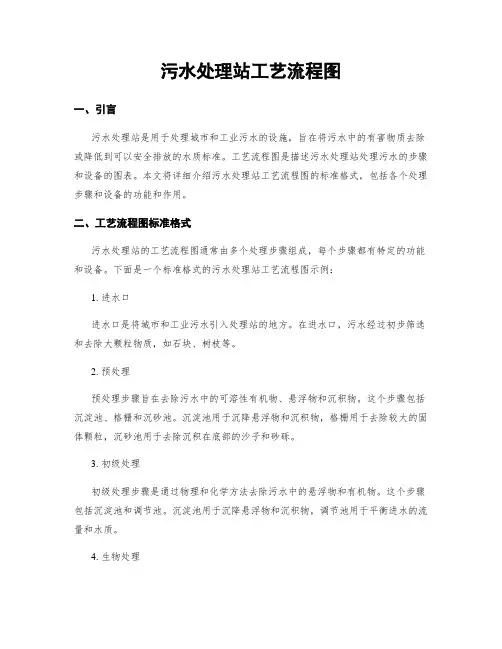

污水处理站工艺流程图一、引言污水处理站是用于处理城市和工业污水的设施，旨在将污水中的有害物质去除或降低到可以安全排放的水质标准。

工艺流程图是描述污水处理站处理污水的步骤和设备的图表。

本文将详细介绍污水处理站工艺流程图的标准格式，包括各个处理步骤和设备的功能和作用。

二、工艺流程图标准格式污水处理站的工艺流程图通常由多个处理步骤组成，每个步骤都有特定的功能和设备。

下面是一个标准格式的污水处理站工艺流程图示例：1. 进水口进水口是将城市和工业污水引入处理站的地方。

在进水口，污水经过初步筛选和去除大颗粒物质，如石块、树枝等。

2. 预处理预处理步骤旨在去除污水中的可溶性有机物、悬浮物和沉积物。

这个步骤包括沉淀池、格栅和沉砂池。

沉淀池用于沉降悬浮物和沉积物，格栅用于去除较大的固体颗粒，沉砂池用于去除沉积在底部的沙子和砂砾。

3. 初级处理初级处理步骤是通过物理和化学方法去除污水中的悬浮物和有机物。

这个步骤包括沉淀池和调节池。

沉淀池用于沉降悬浮物和沉积物，调节池用于平衡进水的流量和水质。

4. 生物处理生物处理是将污水中的有机物通过微生物的作用转化为无害物质的过程。

这个步骤包括活性污泥法和生物滤池。

活性污泥法通过在污水中引入活性污泥来分解有机物，生物滤池则通过生物膜过滤器来去除有机物。

5. 深度处理深度处理步骤旨在进一步去除污水中的有机物和营养物质。

这个步骤包括沉淀池和过滤器。

沉淀池用于沉降残余的悬浮物和沉积物，过滤器用于去除微小的颗粒和有机物。

6. 消毒消毒步骤是为了杀灭污水中的病原体和微生物。

这个步骤通常使用氯气或紫外线消毒器进行。

7. 出水口出水口是将处理后的污水排放到环境中的地方。

在出水口，处理后的污水需要符合国家和地方的水质标准。

三、数据示例下面是一个示例的污水处理站工艺流程图的数据：1. 进水口- 进水量：1000 m3/h- 进水COD浓度：500 mg/L- 进水BOD浓度：300 mg/L2. 预处理- 沉淀池尺寸：10 m × 10 m × 5 m- 格栅孔径：20 mm- 沉砂池清理周期：每周一次3. 初级处理- 沉淀池尺寸：10 m × 10 m × 5 m- 调节池尺寸：10 m × 10 m × 5 m4. 生物处理- 活性污泥法反应器尺寸：20 m × 20 m × 5 m- 生物滤池尺寸：20 m × 20 m × 5 m5. 深度处理- 沉淀池尺寸：10 m × 10 m × 5 m- 过滤器孔径：5 μm6. 消毒- 氯气消毒量：10 mg/L- 紫外线消毒器功率：100 W7. 出水口- 出水COD浓度：50 mg/L- 出水BOD浓度：20 mg/L四、结论污水处理站工艺流程图是描述污水处理站处理污水的步骤和设备的图表。

煤矿废水处理及回用水处理工艺简介1 工艺流程1.1 工艺流程图1.1.1 一级处理系统工艺流程图如下：调节沉淀池高效沉淀池污泥污泥池消毒排放二级处理系统压滤机原水1.1.2 二级处理系统工艺流程图如下：2 参数设计2.1 一级处理系统2.1.1 调节沉淀池说 明：用于调节水量、调匀水质，同时对污水中大量煤粉颗粒进行沉淀去除。

配置设备：潜污排泥泵 Q=30m 3/h H=15m P=3.0KW 2台行车式刮泥机 P=1.0KW 1套2.1.2高效沉淀池说 明：通过加入混凝剂和絮凝剂，发生絮凝反应，以增强后续的沉淀效果，然后在沉淀斜板的作用下实现泥水分离。

清水池活性炭过滤器 多介质过滤器超滤系统反渗透系统 反冲洗出水至调节沉淀池反冲洗水回用至各用户 转输水池氧化池 反冲水清水池1 浓水消毒停留时间：45min配置设备：（1）混凝搅拌机1台轴长3.3m,转速68rpm,桨叶直径0.8m,N=1.5KW（2）手动启闭机启闭力1.0吨1台（3）铸铁镶铜闸门Φ400 1台（4）反应室及导流筒1套反应筒φ1.0m×3.3m导流筒φ0.8m×2.6m锥型筒φ1.0×1.5m×0.8m（5）絮凝搅拌机1台轴长4.4m,转速30rpm,桨叶直径0.9m,N=1.1KW（6）偏心螺杆泵3台Q=20m3/h,H=20m,N=3.0KW（7）中心传动刮泥机1台Φ=7m,N=0.37KW（8）下开式调节堰门1台B=500mm,H=500mm（9）斜管填料DN50（10）斜管填料支架2套（11）集水槽6套（12）加药装置2套（13）轴流风机1台Q=7355m3/h, N=0.37kW（14）pH计1台（15）电磁流量计DN350 1台2.1.3 清水池说明：高效沉淀池出水经清水池1，一部分回用至井下消防洒水和蓄水池，另一部分提升至二级处理系统。

设计尺寸：10,000×8,000×3,750mm（L×W×H）×1座有效水深：3,300mm有效容积：264m3配置设备：（1）排水泵（原有）2台（1用1备）Q=0~180m3/h,H=0～100m,N=75kW（2）井下消防洒水变频供水设备（原有）1套（3）配套水泵（原有）3台（2用1备）Q=72m3/h,H=26m,N=11kW（4）隔膜式气压罐（原有）1个φ×H=300×2300mm（5）液位计1套2.1.4 污泥池（原有）说明：用于贮存沉淀池的污泥，然后传送至污泥压滤机进行脱水浓缩处理。

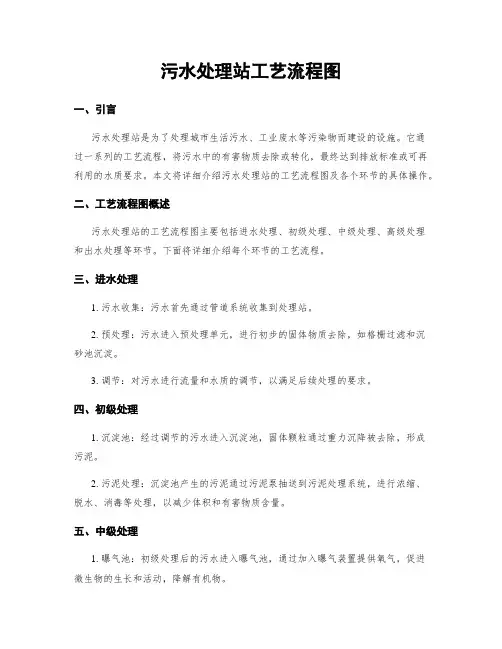

污水处理站工艺流程图一、引言污水处理站是为了处理城市生活污水、工业废水等污染物而建设的设施。

它通过一系列的工艺流程，将污水中的有害物质去除或转化，最终达到排放标准或可再利用的水质要求。

本文将详细介绍污水处理站的工艺流程图及各个环节的具体操作。

二、工艺流程图概述污水处理站的工艺流程图主要包括进水处理、初级处理、中级处理、高级处理和出水处理等环节。

下面将详细介绍每个环节的工艺流程。

三、进水处理1. 污水收集：污水首先通过管道系统收集到处理站。

2. 预处理：污水进入预处理单元，进行初步的固体物质去除，如格栅过滤和沉砂池沉淀。

3. 调节：对污水进行流量和水质的调节，以满足后续处理的要求。

四、初级处理1. 沉淀池：经过调节的污水进入沉淀池，固体颗粒通过重力沉降被去除，形成污泥。

2. 污泥处理：沉淀池产生的污泥通过污泥泵抽送到污泥处理系统，进行浓缩、脱水、消毒等处理，以减少体积和有害物质含量。

五、中级处理1. 曝气池：初级处理后的污水进入曝气池，通过加入曝气装置提供氧气，促进微生物的生长和活动，降解有机物。

2. 活性污泥法：利用活性污泥对有机物进行生物降解，去除污水中的悬浮物和有机物。

3. 沉淀池：通过沉淀池将污水中的悬浮物和生物污泥分离，形成污泥。

六、高级处理1. 滤池：将中级处理后的污水通过滤池，进一步去除悬浮物和微生物。

2. 活性炭吸附：利用活性炭吸附剂去除污水中的有机物和重金属等有害物质。

3. 紫外线消毒：利用紫外线照射污水，杀灭其中的病原微生物，确保出水质量符合标准。

七、出水处理1. 出水调节：对处理后的水质进行调节，以满足出水标准。

2. 出水排放：将处理后的水通过排放管道，安全地排放到指定的水体或进行再利用。

八、结论污水处理站的工艺流程图详细描述了污水处理的各个环节及其操作。

通过合理的工艺流程，可以有效去除污水中的有害物质，保护环境和人类健康。

在实际应用中，根据不同的污水特性和处理要求，可以对工艺流程进行调整和优化，以提高处理效果和降低成本。

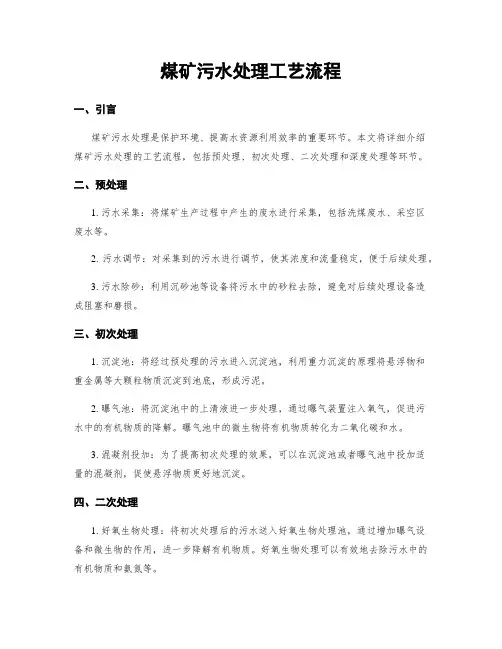

煤矿污水处理工艺流程一、引言煤矿污水处理是保护环境、提高水资源利用效率的重要环节。

本文将详细介绍煤矿污水处理的工艺流程，包括预处理、初次处理、二次处理和深度处理等环节。

二、预处理1. 污水采集：将煤矿生产过程中产生的废水进行采集，包括洗煤废水、采空区废水等。

2. 污水调节：对采集到的污水进行调节，使其浓度和流量稳定，便于后续处理。

3. 污水除砂：利用沉砂池等设备将污水中的砂粒去除，避免对后续处理设备造成阻塞和磨损。

三、初次处理1. 沉淀池：将经过预处理的污水进入沉淀池，利用重力沉淀的原理将悬浮物和重金属等大颗粒物质沉淀到池底，形成污泥。

2. 曝气池：将沉淀池中的上清液进一步处理，通过曝气装置注入氧气，促进污水中的有机物质的降解。

曝气池中的微生物将有机物质转化为二氧化碳和水。

3. 混凝剂投加：为了提高初次处理的效果，可以在沉淀池或者曝气池中投加适量的混凝剂，促使悬浮物质更好地沉淀。

四、二次处理1. 好氧生物处理：将初次处理后的污水送入好氧生物处理池，通过增加曝气设备和微生物的作用，进一步降解有机物质。

好氧生物处理可以有效地去除污水中的有机物质和氨氮等。

2. 好氧生物处理后的污水经过沉淀池处理，将污水中的悬浮物质和生物污泥分离。

3. 混凝剂投加：为了提高二次处理的效果，可以在好氧生物处理池或者沉淀池中投加适量的混凝剂，促使悬浮物质更好地沉淀。

五、深度处理1. 活性炭吸附：将经过二次处理的污水进入活性炭吸附池，利用活性炭对污水中的有机物质进行吸附，去除难以降解的有机物质和余留的微量污染物。

2. 膜分离：将经过活性炭吸附的污水通过微孔膜或者超滤膜进行分离，去除污水中的弱小颗粒和胶体物质，得到清澈的水体。

3. 消毒处理：为了保证处理后的水体符合排放标准，可以对深度处理后的水体进行消毒，常见的消毒方法包括紫外线消毒和氯消毒。

六、污泥处理1. 污泥脱水：将初次处理和二次处理产生的污泥进入脱水设备，通过压滤、离心等方法将污泥中的水分去除，减少体积。
