非标设备通用技术规范
- 格式:doc
- 大小:87.50 KB
- 文档页数:11

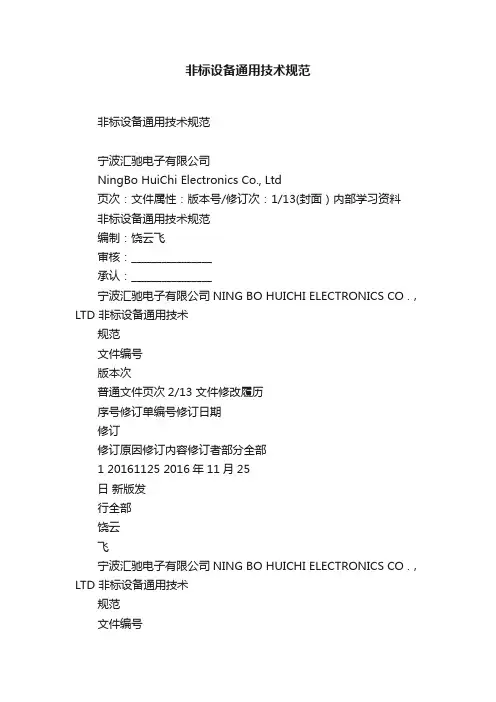

非标设备通用技术规范
宁波汇驰电子有限公司
NingBo HuiChi Electronics Co., Ltd
页次:文件属性:版本号/修订次:1/13(封面)内部学习资料
非标设备通用技术规范
编制:饶云飞
审核:________________
承认:________________
宁波汇驰电子有限公司NING BO HUICHI ELECTRONICS CO .,LTD 非标设备通用技术
规范
文件编号
版本次
普通文件页次2/13 文件修改履历
序号修订单编号修订日期
修订
修订原因修订内容修订者部分全部
1 20161125 2016年11月25
日 新版发
行全部
饶云
飞
宁波汇驰电子有限公司NING BO HUICHI ELECTRONICS CO .,LTD 非标设备通用技术
规范
文件编号
版本次
普通文件页次3/13
一、目的
规范非标设备定制,提升设备供方定制能力。
二、适用范围
本公司所有非标设备(不包含大型外购设备)定制。
三、规范内容
Ⅰ、整机
(一)、结构可靠
1.结构件功能确定;机构稳定可靠,机构定位准确,满足使用要求;
2.重复精度满足使用要求;机构运动无干扰。
3. 机架、机座及零部件刚性足够,工作时不致于变形(如气缸座等);
4. 整机尺寸规范:塑料脚垫与机箱底部高度:15cm,机箱高度:80cm,整机防护罩顶部离地高度:180cm。产品运行轨道离地高度:110cm。
5.整机尺寸1.5*1.2*1.8米。
(二)、安全防尘措施
1. 设计防止意外事故以及防尘防护罩(如皮带轨道、运动机构等);
2. 必要时,设计双手操作按钮(如冲床等运动机构);设置安全光栅;
3. 设置极限位置限位器(机械限位与油压缓冲阀限位双保险);
4. 整机增加防护罩,使用4*4mm的铝型材与4mm透明亚克力搭建,铝型材边缘使用黑色密封胶条进行防护。
5. 防护罩需前后对开门,尺寸:40cm(亚克力板)其它多余部分为固定板。
NING BO HUICHI ELECTRONICS CO .,LTD
规范版本次
普通文件页次4/13(三)、安装调试方便
1. 精度要求高的较大机架,不便加工的,基座面板采用可调支承(大直径细牙螺柱),降低成本;螺纹联接部位要预留安装维修空间;
2. 有定位精度要求的零部件,应尽可能延伸到基座面板上,不可直接安装在焊接机架上。
(四)、气(油)管线要求
1. 机架及基座面板上要多处预穿留管线孔,减少安装现场开孔的困难;
2. 对大流量气动元件,要考虑供气管直径是否足够,并在必要时设置储气罐;
3. 需旋转的气管应采用旋转接头;
4. 对于长距离,多管路系统,为方便维修,应采用可拔插的对接式接头。
5.气管统一颜色:黑色。传动气缸连接气管为Ø4mm,铆接气缸连接为Ø10mm。
6.气管必须由对应编号与电磁阀、气缸等相对应。
(五)、电气线路要求
1. 机架及基座面板上要多处预留马达及传感器、光纤穿线孔,需往复长距离移动部位应采用拖链;
2. 对于小电流低压电器,为方便维修,应采用对接式接头;
3. 必要时,电线应采取防油防爆措施(套金属软管)。
4.传感器、光纤座要可调;传感器线束颜色统一:黑色。
5.传感器必须由对应编号与PLC、电磁阀等相对应。
(六)、滑动转动部位的润滑措施
1. 导轨等滑动部位,及轴承等转动部位,应设计润滑结构,装注油咀并标注。
2. 必要时,设置防尘结构(如采用带密封盖轴承,装密封圈等)。 (七)、其他要求
1. 机器结构满足加工工艺要求,结构简明, 便于制造; 3. 符合经济性要求; 美学原理; 噪声要求,环保要求等。
Ⅱ、零部件
(一)、操作面板
1、操作面板的位置应内嵌与防尘罩左侧,便于操作及操作者观察运行情况。
2、指示灯要求设置齐全,不同功能的指示灯,使用不同颜色。具体要求为: 电源指示灯——绿色,状态灯——黄色,故障灯——红色。
3、按钮开关设置齐全,能够独立运行的部件,都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮,连接常闭点。
5、操作面板上的指示灯、按钮开关等,要有明确的名称指示标牌,并要可靠固定。标牌采用金属刻字标牌。
6、设备自动运行时,在任何位置,按停止键设备停止后,都能用手动操作恢复到初始状态,并继续自动运行。
7、设备急停后,必须进行复位,才能进行手动操作;恢复到原位后,工作设备才可以再次自动运行。
NING BO HUICHI ELECTRONICS CO .,LTD
规范
版本次 普 通 文 件
页次
5/13
宁波汇驰电子有限公司NING BO HUICHI ELECTRONICS CO .,LTD 非标设备通用技术
规范
文件编号
版本次
普通文件页次6/13
8、操作面板打开时,应有防止操作面板打开过位、脱落的保护装置;操作面板的电线引线要可靠固定,并在打开过程中移动部位留有一定长度的余量。
9、操作面板打开后显示本公司名称及LOG,设备名称按照我司要求显示。
10、操作面板上可以对设备简单的参数进行更改设置。
(二)、控制柜
1、控制柜要有标牌,标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关,电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装照明灯。
4、控制柜应有插座,2线,3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌,并应与图纸的名称一致。标牌位置不能贴在元件上,应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置,最多接3根电线。
8、接线端子板要预留10%以上备用端子,备用线预留10%以上,标备用线号。
9、导线接点要压接专用接线端子,不得直接和端子板或元件连接。
10、控制柜元件固定方式要合理,便于拆装;不允许采用螺丝、螺母穿孔固定方式。
11、电气配线应有标号,并与图纸一致。标号要求为打印方式,长期使用不脱色,并能防水、防油。另外,同一电线两端的标号必须相同,接到同一端子上的电线的标号相同。
