托利多称重模块安全操作及保养规程一、前言托利多称重模块是一种常见应用于工业自动化中的称重设备，并且具有精度高、反应快等特点，因此使用非常广泛。
为了使用户能够正确、安全、有效地使用托利多称重模块，并且延长设备的使用寿命，我们制定了以下操作规程，请务必仔细阅读，认真遵守。
二、安全操作（一）使用前确认在使用托利多称重模块前，请确认以下几点：1.设备的供电是否正常2.设备的接线是否规范、接口是否松动3.设备的外观是否完好，有无破损、变形、腐蚀等现象4.设备的传感器是否与物体相互接触（二）使用时注意事项1.请勿超载使用托利多称重模块2.请勿用锐利的物体划伤、撞击托利多称重模块3.请勿在托利多称重模块上进行高空作业或在设备上方悬挂重物4.请勿在托利多称重模块的外部保护壳上固定任何物品（三）操作注意事项1.请根据托利多称重模块产品手册中的接线图，正确接线2.请勿在托利多称重模块上进行任何改装，以免影响设备的使用寿命和准确度。
3.请勿在高温、潮湿或多尘的环境中使用托利多称重模块4.如发生任何异常情况，请立即停止使用，并联系专业人员进行查看三、保养规程（一）日常保养1.定期检查设备的接线、接口是否松动2.定期清洁设备的传感器、接口以及外观3.定期检查设备的外观是否破损、变形、腐蚀等现象4.定期对设备的传感器进行校准，确保其准确度（二）长期保养1.长时间不用的设备应存放在干燥、通风、清洁的地方2.长时间不用的设备在重新使用前，应进行适当的清洁和保养3.长时间未使用的设备在重新使用时，应进行校准操作四、结语托利多称重模块是一种非常实用的工业自动化设备，但也需要用户正确使用和进行正确的保养。
我们希望通过上述规程，能够帮助用户更好地使用托利多称重模块，延长设备寿命，同时保证工作的安全和准确性。
在日常使用中，如遇到任何问题、疑问，请随时联系我们的技术服务人员。
一、托利多电子秤称上常用操作设置说明进入标定菜单(【代码】 * 24681357 * 05 * 中a) 底部显示：PUSH CAL BUTTON（按下标定开关），此开关位于秤体底部圆柱突起物正中。
如图所示：b) 底部显示：DIGI FILTER 0(滤波参数)，总价窗口显示0-3，按数字1，显示：DIGI FILTER 1, 按【确认】到下一步。
c) 底部显示：SET GEO VALUE 12 (输入重力加速度值)，直接按数字键输入重力加速度值，缺省为12，然后按【确认】到下一步。
d) 底部显示：DO NOT ENTER CAL (是否进入标定菜单否) ，按数字1，显示：ENTER CALIBRATION (进入标定菜单)，按【确认】到下一步。
e) 底部显示：SINGLE RANGE kg(单量程，kg)，总价窗口显示0－1，按0使之变为DUAL RANGE kg（双量程kg），然后按【确认】到下一步。
（选项分别为：0＝DUAL RANGE kg，1＝SINGLE RANGE kg(单量程，kg)f) 底部显示：6/15 Kg（6/15Kg双量程），总价窗口显示：0～3。
（选项分别为0＝6/15Kg,1=15/30Kg,2=3/6Kg,3=30/60Kg）按0－3数字进行选择。
按【确认】到下一步。
g) 底部显示：INPUT WEIGHT VALUE（输入砝码重量）总价窗口显示0（缺省为0kg）。
按0－9数字键输入标定的砝码重量，例如10，则总价窗口显示10。
按【确认】到下一步。
h) 底部显示：EMPTY SCALE（清空秤盘），按【确认】到下一步。
i) 秤等待一段时间，显示：LOAD 10 kg WEIGHT（放上10kg 标准砝码），此处显示的砝码重量为上面实际输入的砝码重量，按【确认】到下一步。
j) 秤等待一段时间，显示：UNLOAD （卸载），从秤盘上移去砝码，按【确认】到下一步。
k) 秤等待一段时间，显示：CAL SUCCESS（标定成功），秤自动重启动。

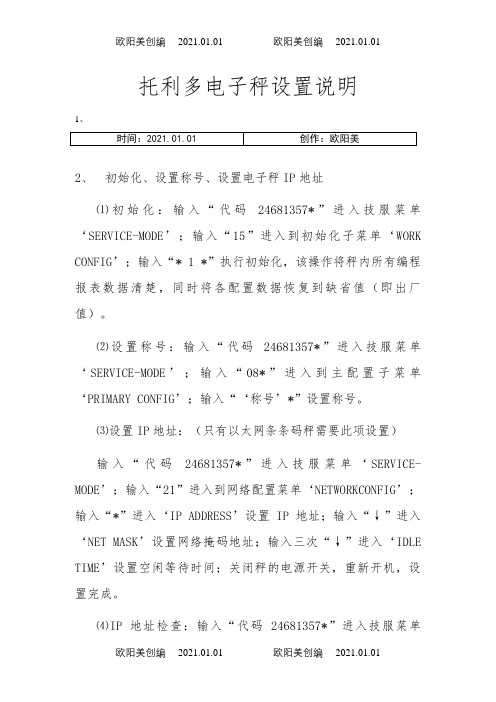

托利多电子秤设置说明1、2、初始化、设置称号、设置电子秤IP地址⑴初始化：输入“代码24681357*”进入技服菜单‘SERVICE-MODE’；输入“15”进入到初始化子菜单‘WORK CONFIG’；输入“* 1 *”执行初始化，该操作将秤内所有编程报表数据清楚，同时将各配置数据恢复到缺省值（即出厂值）。
⑵设置称号：输入“代码24681357*”进入技服菜单‘SERVICE-MODE’；输入“08*”进入到主配置子菜单‘PRIMARY CONFIG’；输入“‘称号’*”设置称号。
⑶设置IP地址：（只有以太网条条码秤需要此项设置）输入“代码24681357*”进入技服菜单‘SERVICE-MODE’；输入“21”进入到网络配置菜单‘NETWORKCONFIG’；输入“*”进入‘IP ADDRESS’设置IP地址；输入“↓”进入‘NET MASK’设置网络掩码地址；输入三次“↓”进入‘IDLE TIME’设置空闲等待时间；关闭秤的电源开关，重新开机，设置完成。
⑷IP地址检查：输入“代码 24681357*”进入技服菜单‘SERVICE-MODE’；输入“21”进入到网络配置菜单‘NETWORKCONFIG’；输入输入“*”“↓”“↓”检查；检查完成按“代码”退出。
3、下发软件中设置称号、IP地址：⑴打开SPCT托利多下发软件，进入“条码秤------配置称号”菜单将已经设置好的电子秤称号添加到“已选择称号”。
⑵打开SPCT托利多下发软件，进入“设置------网络菜单”菜单将每台电子秤相对应IP地址添加到通讯介质中，注意此处IP地址要和电子秤上设置的地址、称号一致。
4、下发条码格式：打开SPCT托利多下发软件，进入“数据输入------条形码”菜单，增加如图所示格式点击“添加”按钮点击“PC→秤”按钮选择需要传输的称号，点击“传输”按钮，即可将条码格式下发至电子秤。
5、配置通用标签格式：打开SPCT托利多下发软件，进入“数据输入------配置通用标签格式------服务标签记重”菜单按如图所示设置完成后，点击“PC→秤”按钮选择需要传输的称号，点击“传输”按钮，即可将通用标签格式下发至相应电子秤。
托利多电子秤设置说明1、初始化、设置称号、设置电子秤IP地址⑴初始化：输入“代码 24681357*”进入服务菜单‘SERVICE-MODE’；输入“15”进入到初始化子菜单‘WORK CONFIG’；输入“* 1 *”执行初始化，该操作将秤内所有编程报表数据清除，同时将各配置数据恢复到缺省值（即出厂值）。
（注：除非必要否则不要恢复出厂设置）⑵设置称号：输入“代码 24681357*”进入服务菜单‘SERVICE-MODE’；输入“08*”进入到主配置子菜单‘PRIMARY CONFIG’；输入“‘称号’*”设置称号。
（注：本店不设置秤号，采用在秤板旁边手写的方式）⑶设置IP地址：（注：本店所有条码秤必须设置ip）输入“代码 24681357*”进入服务菜单‘SERVICE-MODE’；输入“21”进入到网络配置菜单‘NETWORKCONFIG’；输入“*”进入‘IP ADDRESS’设置IP地址；输入“↓”进入‘NET MASK’设置网络掩码地址；输入三次“↓”进入‘IDLE TIME’设置空闲等待时间；关闭秤的电源开关，重新开机，设置完成。
⑷IP地址检查：输入“代码 24681357*”进入服务菜单‘SERVICE-MODE’；输入“21”进入到网络配置菜单‘NETWORKCONFIG’；输入“*”“↓”“↓”检查；检查完成按“代码”退出。
2、下发软件中设置称号、IP地址：⑴打开SPCT托利多下发软件，进入“条码秤------配置称号”菜单将已经设置好的电子秤称号添加到“已选择称号”。
⑵打开SPCT托利多下发软件，进入“设置------网络菜单”菜单将每台电子秤相对应IP地址添加到通讯介质中，注意此处IP地址要和电子秤上设置的地址、称号一致。
3、下发条码格式：打开SPCT托利多下发软件，进入“数据输入------条形码”菜单，增加如图所示格式？（注：本店使用的反效验，效验位置不要打对号）点击“添加”按钮点击“P C→秤”按钮选择需要传输的称号，点击“传输”按钮，即可将条码格式下发至电子秤。
一、托利多电子秤称上常用操作设置说明进入标定菜单(【代码】 * 24681357 * 05 * 中a) 底部显示：PUSH CAL BUTTON（按下标定开关），此开关位于秤体底部圆柱突起物正中。
如图所示：b) 底部显示：DIGI FILTER 0(滤波参数)，总价窗口显示0-3，按数字1，显示：DIGI FILTER 1, 按【确认】到下一步。
c) 底部显示：SET GEO VALUE 12 (输入重力加速度值)，直接按数字键输入重力加速度值，缺省为12，然后按【确认】到下一步。
d) 底部显示：DO NOT ENTER CAL (是否进入标定菜单否) ，按数字1，显示：ENTER CALIBRATION (进入标定菜单)，按【确认】到下一步。
e) 底部显示：SINGLE RANGE kg(单量程，kg)，总价窗口显示0－1，按0使之变为DUAL RANGE kg（双量程kg），然后按【确认】到下一步。
（选项分别为：0＝DUAL RANGE kg，1＝SINGLE RANGE kg(单量程，kg)f) 底部显示：6/15 Kg（6/15Kg双量程），总价窗口显示：0～3。
（选项分别为0＝6/15Kg,1=15/30Kg,2=3/6Kg,3=30/60Kg）按0－3数字进行选择。
按【确认】到下一步。
g) 底部显示：INPUT WEIGHT VALUE（输入砝码重量）总价窗口显示0（缺省为0kg）。
按0－9数字键输入标定的砝码重量，例如10，则总价窗口显示10。
按【确认】到下一步。
h) 底部显示：EMPTY SCALE（清空秤盘），按【确认】到下一步。
i) 秤等待一段时间，显示：LOAD 10 kg WEIGHT（放上10kg 标准砝码），此处显示的砝码重量为上面实际输入的砝码重量，按【确认】到下一步。
j) 秤等待一段时间，显示：UNLOAD （卸载），从秤盘上移去砝码，按【确认】到下一步。
k) 秤等待一段时间，显示：CAL SUCCESS（标定成功），秤自动重启动。
一、托利多电子秤称上常用操作设置说明a)底部显示：PUSHCALBUTTON（按下标定开关），此开关位于秤体底部圆柱突起物正中。
如图所示：b)底部显示：DIGIFILTER0(滤波参数)，总价窗口显示0-3，按数字1，显示：DIGIFILTER1,按【确认】到下一步。
c)底部显示：SETGEOVALUE12(输入重力加速度值)，直接按数字键输入重力加速度值，缺省为12，然后按【确认】到下一步。
d)底部显示：DONOTENTERCAL(是否进入标定菜单否)，按数字1，显示：ENTERCALIBRATION(进入标定菜单)，按【确认】到下一步。
e)底部显示：SINGLERANGEkg(单量程，kg)，总价窗口显示0－1，按0使之变为DUALRANGEkg（双量程kg），然后按【确认】到下一步。
（选项分别为：0＝DUALRANGEkg，1＝SINGLERANGEkg(单量程，kg)f)底部显示：6/15Kg（6/15Kg双量程），总价窗口显示：0～3。
（选项分别为0＝6/15Kg,1=15/30Kg,2=3/6Kg,3=30/60Kg）按0－3数字进行选择。
按【确认】到下一步。
g)底部显示：INPUTWEIGHTVALUE（输入砝码重量）总价窗口显示0（缺省为0kg）。
按0－9数字键输入标定的砝码重量，例如10，则总价窗口显示10。
按【确认】到下一步。
h)底部显示：EMPTYSCALE（清空秤盘），按【确认】到下一步。
i)秤等待一段时间，显示：LOAD10kgWEIGHT（放上10kg标准砝码），此处显示的砝码重量为上面实际输入的砝码重量，按【确认】到下一步。
j)秤等待一段时间，显示：UNLOAD（卸载），从秤盘上移去砝码，按【确认】到下一步。
k)秤等待一段时间，显示：CALSUCCESS（标定成功），秤自动重启动。
若不成功，则显示CALFAIL（标定失败）。
l)秤自动重启。
标定结束。
初始化：输入“”进入技服菜单‘SERVICE-MODE’；输入“15*”进入到初始化子菜单‘WORKCONFIG’；输入“1*”执行初始化，该操作将秤内所有编程报表数据清楚，同时将各配置数据恢复到缺省值（即出厂值）。
托利多电子秤调试手册II纯称操作：导读：托利多电子秤设置方法，2、设置秤号，3、设置IP地址，直到秤自动重启后IP 设置完毕，4、设置打印强度及倒转功能，打印速度设置）→“*”（屏幕显示ENERGY-4－+4默认1，打印强度设置）将这里设置成3→“*”→“*”（屏幕显示REWINDNO默认0，倒转功能设置）将这里设置成1→连续按“*”键直到屏幕显示25LABLEPRINT，以上为在秤上需要设置的项目，电子称使用说明，五、初始化电子称，托利多电子秤设置方法对于一台新条码秤，需要做以下工作。
一、在秤上操作1、格式化开机后依次按“代码”→“24681357”→“*”，（屏幕显示SERVICE－MODE），输入“15”→“*”（屏幕显示WORK CONFIG），→1（屏幕显示CONFIG 0-1）→“*”，条码秤初始化后自动重启即可。
注：此操作将条码秤中的数据、格式、配置数据恢复到出厂值。
2、设置秤号开机后依次按“代码”→“24681357”→“*”，（屏幕显示SERVICE－MODE），输入“08”（屏幕显示PRIMARY）→“*”（屏幕显示SCALE NUMBER），输入秤号如“10”→“*”。
注：秤号和IP地址是两个概念，与寺岗秤有本质的区别。
秤号是秤的称号或是一种标识，IP号只是秤的IP地址。
3、设置IP地址依次按“代码”→“24681357”→“*”，（屏幕显示SERVICE－MODE），输入“21”（屏幕显示NETWORKCONFIG）→“*”（屏幕显示IP ADDRESS）然后屏幕出现一串0，直接输入IP地址，如192.168.0.10，直接输入192168000010，输入完毕后按“↓”键（屏幕显示NET MASK）然后屏幕又出现一串0，直接输入子网掩码“255255255000”，输入完毕后一直按“↓”键，直到秤自动重启后IP设置完毕。
4、设置打印强度及倒转功能依次按“代码”→“24681357”→“*”，（屏幕显示SERVICE－MODE），输入“25”→“*”（屏幕显示RESIST 600－999默认850）→“*”（屏幕显示SPEED 85mm/S默认0－5，打印速度设置）→“*”（屏幕显示ENERGY -4－+4默认1，打印强度设置）将这里设置成3→“*”→“*”（屏幕显示REWIND NO默认0，倒转功能设置）将这里设置成1→连续按“*”键直到屏幕显示25 LABLE PRINTER，按“代码”键退出。
