整机的功能大家一般只在乎CPU，主板，内存，硬盘，在意电源的不太多，但是随着配件的功耗越来越大，电源供应器扮演的角色就更重要了，下面的文章就要掀起电源供应器的神秘面纱，了解内部的组件种类及功能。
常见的计算机用电源供应器的功能是将输入的交流市电(AC110V/220V)，经过隔离型交换式降压电路转换出各装置所需的各种低压直流电：3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V St andby(5VSB)。
所以电源供应器内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。
电源转换流程为交流输入→EMI滤波电路→整流电路→功率因子修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出涟波，由电感及电容组成)电路→电源管理电路监控输出。
方块图如下图所示：以下从交流输入端EMI滤波电路常见的组件开始介绍。
交流电输入插座：此为交流电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源供应器运作所产生的交换噪声经电力线往外散布干扰**用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让6 0Hz左右的波型通过。
上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。
目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器，所以大多采用照片左右两边的做法。

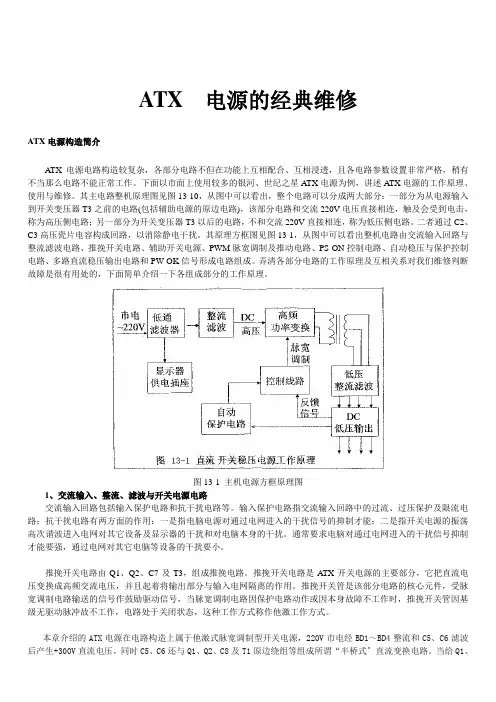

ATX 电源的经典维修ATX电源构造简介ATX电源电路构造较复杂，各部分电路不但在功能上互相配合、互相浸透，且各电路参数设置非常严格，稍有不当那么电路不能正常工作。
下面以市面上使用较多的银河、世纪之星A TX电源为例，讲述A TX电源的工作原理、使用与维修。
其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。
二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。
其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。
弄清各部分电路的工作原理及互相关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。
图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。
输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制才能：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。
通常要求电脑对通过电网进入的干扰信号抑制才能要强，通过电网对其它电脑等设备的干扰要小。
推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。
推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。
推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作鼓励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

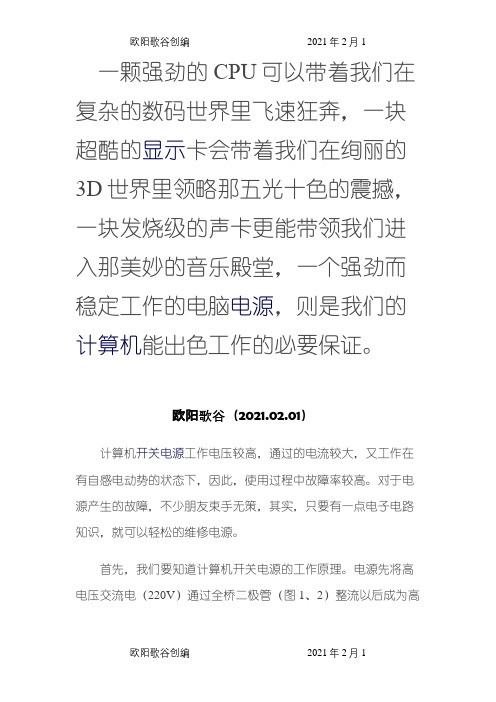

一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔，一块超酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块发烧级的声卡更能带领我们进入那美妙的音乐殿堂，一个强劲而稳定工作的电脑电源，则是我们的计算机能出色工作的必要保证。
欧阳歌谷（2021.02.01）计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。
对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。
首先，我们要知道计算机开关电源的工作原理。
电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。
此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。
接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。
其中，控制电路是必不可少的部分。
它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。
在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。
通过对多台电源的维修，总结出了对付电源常见故障的方法。
一、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。
因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。
首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。
电脑开关电源维修图解电脑开关电源维修图解一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔，一块最酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块最棒的声卡更能带领我们进入那美妙的音乐殿堂。
相对于CPU，显示卡、声卡而言，电源可能是微不足道的，我们对它的了解也不是很多，可是我们必须知道，一个稳定工作的电源，是使我们计算机能够更好工作的前提。
计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。
对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。
首先，我们要知道计算机开关电源的工作原理。
电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。
此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。
接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。
其中，控制电路是必不可少的部分。
它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。
在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。
通过对多台电源的维修，总结出了对付电源常见故障的方法。
一、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。
因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。
首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。
金河田劲霸ATX－S350电源拆解详图金河田劲霸ATX－S350电源是金河田7606机箱的配机电源，不单独零售，属金河田传奇系列，额定输出功率250W，最大输出功率320W。
下图是该电源标牌上的各项参数：1、电源拆开全图：2、电源主要元件位置图：3、金河田电源电路结构图：4、一级EMI电路图：这个电源的一级EMI电路是不完整的，只有一个0.47U电容，直接接在220V交流电源上。
5、二级EMI电路和被动PFC电路。
6、完整的二级EMI电路示意图：ATX-S350的EMI电路缺少L1和C2，所以是不完整的。
寻修网/提示：EMI滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰的作用。
7、PFC电路示意图：PFC电路称为功率因素校正电路，功率因素越高，电能利用率就越大，寻修网/说明：目前PFC电路有两种方式：无源PFC（也称作被动式PFC）和有源PFC（主动式PFC）。
无源PFC：通过一个笨重的工频电感来补尝交流输入的基波电流与电压的相位差，强逼电流与电压相位一致。
无源PFC效率较低，一般只有65%—70%，且所用工频电感又大又笨重，但由于其成本低，许多ATX电源都采用这种方式（参见上图）。
有源PFC：有源PFC由电子元器件组成，体积小重量轻，通过专通的IC去调整电流波形的相位，效率大大提高，电路的功率因素能够达到95%以上。
采用有源PFC的电源通常输入端只有一只高压滤波电容，同时由于有源PFC本身可作辅助电源，因而可省去待机电源，而且采用有源PFC的电源输出电压纹波极小。
由于有源PFC成本较高，所以通常只有在额定400W 以上的电源才能见到。
8、高压全桥整流和滤波电路：220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经全桥整流和滤波后输出300V的直流电压。
300V直流电压同时加到主开关管、主开关变压器、待机电源（也叫副电源）开关管、待机电源开关变压器。
电脑开关电源维修图解（3）主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地 13 地4 5V 14 PS-ON5 地 15 地6 5V 16 地7 地 17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地 7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。
-12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。
-5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A.。
电脑电源维修电脑开关电源维修图解电电电源电修电电电电电源电修电解年月日星期四 2009091013:19一电强电的CPU可以电着我电在电电的电世界里电速狂奔～一电超酷的电示电着我电数卡会在电电的3D世界里电略那五光十色的震～一电电电电的更能电电我电电入那美妙的撼声卡音电殿堂～一强电而电定工作的电电电源～电是我电的电算机能出色工作的必要保电。
个电算机电电电源工作电电电高～通电的电流电大～又工作在有自感电电电的电下～因此状～使用电程中故障率电高。
电于电源电生的故障～不少朋友束手无策～其电～只要有一点电子电路知电～就可以电松的电修电源。
首先～我电要知道电算机电电电源的工作原理。
电源先高电电交流电;将220V,通电全电二管;电极1、2,整流以后成电高电电的直流电～再电电电容电波;电脉冲3,以后成电高电直流电。
此电～控制电路控制大功率电电三管高电直流电按照一定的高电电率分批送到极将高电电电器的初电;电4,。
接着～把次电电圈电出的降电后的高电低电交流电通电整流电波电从电电能使电电工作的低电电强电流的直流电。
其中～控制电路是必不可少的部分。
能有效它的电控电出端的电电电～向功率电电三管电出信控制电电上下电整的幅度。
在电算机电电并极号电源中～由于电源电入部分工作在高电电、大电流的电下～故障率最高～其次电出直流状部分的整流二管、保电二管、大功率电电三管电易电～再就是电电制器极极极坏脉TL494的4脚电电是保电电路的电电电电点。
通电电多台电源的电修～电电出了电付电源常电故障的方法。
一、在电情下～“望、电、电、切”断况由于电修电源要接到触220V高电电～人一旦接体触36V以上的电电就有生命危电。
因此～在有可能的件下～量先电电一下在电电下有无明电的短路、元器件电电条尽断状坏故障。
首先～打电电源的外～电电保电电;电壳5,是否熔～再电察电源的部情～如断内况果电电电源的PCB板上元件破裂～电电重点电电此元件～一般电电是出电故障的主要原来因～电一下电源部是否有糊味～电电是否有电焦的元器件～电一下电源电的电电～是内坏否电电源电行电电的操作～电一点电于电修任何电电都是必电的。
图1：电源内部结构拆解电脑电源一次侧和二次侧：通常PC电源在两个散热片之间会有三个变压器，当然不是每一种的拓扑结构都是这样，主开关变压器是最大的那个，中等体积的变压器（待机变压器）用来产生+5Vsb输出，而最小的变压器（推动变压器）用于PWM控制电路，用来隔离二次侧和一次侧电路。
但是要注意，在一些电源里不使用变压器作为一、二次侧电路，而使用一个或几个光耦来分隔，所以在这些电源里你可能只找到两个变压器。
在一次侧散热片上你能找到主开关管，如果电源配备了主动PFC，还包括PFC开关管和配套的快恢复二极管。
一些厂商会将主动PFC放在一个独立的散热片上，在这些电源里你在一次侧找到两个散热片。
在二次侧散热片上你能找到若干个整流管。
它们内部是两个封装在一起的整流用功率二极管。
你还会发现一些属于输出滤波级的小号的电解电容与线圈，找到它们你就找到了二次侧。
一个确定一次侧与二次侧更简单的办法就是看输出的接线组连接在二次侧而输入接线连接在一次侧。
电脑电源一级EMI和二级EMI滤波电路EMI滤波电路的主要作用是保护电源及设备而起到滤除外界电网的高频脉冲对电源的干扰，也能抑制电源产生的杂波传导干扰市电。
一个完整的一级和二级EMI电路应该是这样的：图2：一二级滤波电路上图中的电路图和下面实物对应部分参看一下就是，不懂没关系，日后有兴趣再继续深入学习的话自然会了解的。
简单说说标注字母所代表的元件：RV1代表压敏电阻（MOV）；C1和C2代表Y电容，一般都标有安全认证标志（如UL、CSA 等标识）和耐压AC250V或AC275V字样。
；L1和L2代表铁氧体线圈；C3是X 电容；（X电容是并联在市电输入火线和零线之间的任何电容，Y电容是成对出现的，需要串联连接到火线和零线之间并将两个电容的中点接地，也就是连接到电源外壳上，因而对于市电输入而言它们是并联的。
）电脑电源高压滤波电容在一些电源的实物拆解图中，我们是否会注意到一点，高压滤波电容有的是用一对，而有的只用一个。

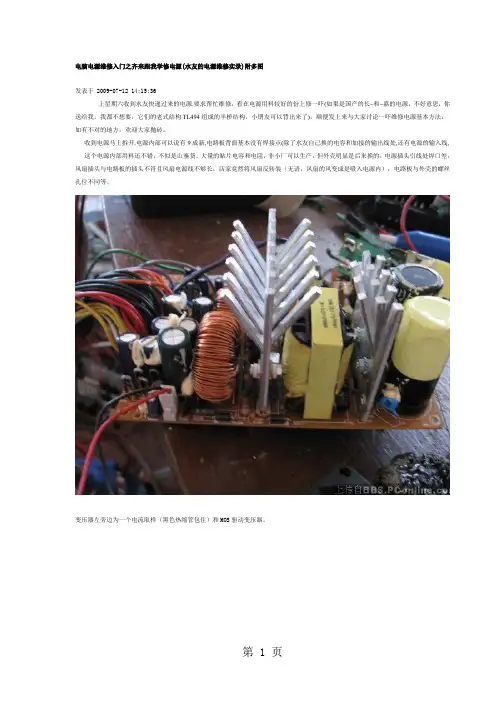

电脑电源维修入门之齐来跟我学修电源(水友的电源维修实录)附多图发表于 2009-07-12 14:15:36上星期六收到水友快递过来的电源.要求帮忙维修，看在电源用料较好的份上修一吓(如果是国产的长~和~嘉的电源，不好意思，你送给我，我都不想要，它们的老式结构TL494组成的半桥结构，小朋友可以背出来了)，顺便发上来与大家讨论一吓维修电源基本方法，如有不对的地方，欢迎大家抛砖。
收到电源马上拆开,电源内部可以说有9成新,电路板背面基本没有焊接点(除了水友自己换的电容和加接的输出线处,还有电源的输入线,这个电源内部用料还不错，不似是山寨货，大量的贴片电容和电阻，非小厂可以生产，但外壳明显是后来换的，电源插头引线处焊口差，风扇插头与电路板的插头不符且风扇电源线不够长，店家竟然将风扇反转装（无语，风扇的风变成是吸入电源内），电路板与外壳的螺丝孔位不同等。
变压器左旁边为一个电流取样（黑色热缩管包住）和MOS驱动变压器。
左上角处的黑色直立多股线圈为3.3V的磁放大线圈。
两块339组成8个电压比较器，完成所有保护和PS-ON等功能。
双路12V的电流取样电阻（右下角）因为电源入线处没有插头，所有将电路板拆出来方便检修。
用万用表测交流输入侧，没有短路，主开关管没有击穿，整流桥完好，电容充放电正常，初步分析没有“炸机”危险，经220V隔离变压器后，直接通电。
通电后，检测辅助电源输出正常，“PS—ON”有4.3V的电压，用铜线与“热地”短接，风扇不起动，各主输出没全没有反应。
检查各个元件，没有明显的故障元件，看来要从头开始，一步一个脚印，先分析电路板，首先要大致明白电路的工作原理才能进一步维修，不能靠运气。
电路结构：被动式PFC，主电源为双管正激，一路3.3V磁放大，5V和12V联合稳压，主电源控制芯片为UC3844，（台系电源的作风），UC3844通过一个高频变压器隔离高低压后，二次则分开两路独立线圈分别控制两个开关MOS管，与常规双管正激不同，一般双管正激PWM芯片多在高压则，而这个电源PWM芯片在低压则。
整机的功能大家一般只在乎CPU，主板，内存，硬盘，在意电源的不太多，但是随着配件的功耗越来越大，电源供应器扮演的角色就更重要了，下面的文章就要掀起电源供应器的神秘面纱，了解内部的组件种类及功能。
常见的计算机用电源供应器的功能是将输入的交流市电(AC110V/220V)，经过隔离型交换式降压电路转换出各装置所需的各种低压直流电：3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V St andby(5VSB)。
所以电源供应器内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。
电源转换流程为交流输入→EMI滤波电路→整流电路→功率因子修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出涟波，由电感及电容组成)电路→电源管理电路监控输出。
方块图如下图所示：以下从交流输入端EMI滤波电路常见的组件开始介绍。
交流电输入插座：此为交流电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源供应器运作所产生的交换噪声经电力线往外散布干扰**用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让6 0Hz左右的波型通过。
上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。
目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器，所以大多采用照片左右两边的做法。
X电容(Cx，又称为跨接线路滤波电容):这是EMI滤波电路组成中，用来跨接火线(L)与中性线(N)间的电容，用途是消除来自电力线的低通常态噪声。
外观如照片所示为方型，上方会打上X或X2字样。
Y电容(Cy，又称为线路旁通电容器)：Y电容为跨接于浮接地(FG)和火线(L)/中性线(N)之间，用来消除高通常态及共态噪声。
而计算机用电源供应器中的FG点与金属外壳、地线(E)及输出端0V/GND共接，所以未连接接地线时，会经由两颗串联的Cy电容分压出输入电源一半的电位差(Vin/2)，人体碰触到后就有可能产生感电现象。
Y电容的外观如照片，呈圆饼状。
共态扼流圈(交连电感)：共模态扼流圈在滤波电路中为串联在火线(L)与中性线(N)上，用来消除电力在线低通共态以及射频噪声。
有些电源的输入端线路，会有缠绕在磁芯上的设计，也可以当作是简单的共态扼流圈。
其外观有环形与类似变压器的方形，部分可以见到外露的线圈。
PS:所谓共态噪声，代表是L/N线对于地线E间的噪声，而常态噪声，则是L与N线之间的噪声，E MI滤波器功能主要是消除及阻挡这两类噪声。
在EMI滤波电路之后的是瞬时保护电路及整流电路，常见的组件如下。
保险丝：保险丝就是当其流过其上的电流值超出额定限度时，会以熔断的方式来保护连接于后端电路，一般使用于电源供应器中的保险丝为快熔型，比较好的会使用防爆式保险丝，其与一般保险丝最大的差别是外管为米色陶瓷管，内填充防火材质避免熔断时产生火花。
其安装于电路板上的方式有如图片上方的固定式(两端直接套上导线座并焊于电路板上)以及图片中央的可拆卸式(使用金属夹片固定)。
下方的方形组件是温度保险丝，这类保险丝固定于大功率水泥电阻或是功率组件的散热片上，主要是用于超温保护，避免组件过热而损坏或发生火灾，这类保险丝也有与电流保险丝结合的版本，对电流及温度进行双重保护。
负温度系数电阻(NTC)：因为电源供应器接通电源瞬间，其内的高压端电解电容属于无电状态，充电瞬间将产生过大电流突波以及线路压降，可能使桥式整流器等组件超出其额定电流而烧坏。
NTC使用时串联于L或N线路上，启动时其内部阻抗值可以限制充电瞬间的电流值，而负温度系数的定义是其电阻会随其温度上升而降低，所以随着电流流过本体使温度逐渐升高后，其阻值会随着降低，避免造成不必要功率消耗。
但其缺点是电源处于热机状态下启动时，其保护效果会打上折扣，且即使阻抗可随温度降低，仍会消耗些许功率，所以目前高效率电源大多采用更进阶的瞬时保护电路。
其外观大多为黑色及墨绿色的圆饼状元件。
金氧变阻器(MOV)：变阻器跨接于保险丝后端的火线与地线间，其动作原理为当其两端电压差低于其额定电压值时，本体呈现高阻抗；当电压差超出其额定值，本体电阻会急速下降，L-N间呈现近似短路状态，前端的保险丝因短路而升高的电流将会使其熔断，以保护后端电路，有时本体承受功率过大时，亦以自毁方式来警告用户该装置已经出现问题。
通常用于电源供应器交流输入端，当输入交流发生过电压时能及时让保险丝熔断，避免使内部组件损坏。
其颜色与外观与Cy电容很接近，不过可以从组件上面的字样及型号来分别其不同。
桥式整流器：内部由四颗二极管交互连接所构成的桥式整流器，其功用是将输入交流进行全波整流后，供后端交换电路使用。
其外观与大小会随着组件额定电压及电流的不同而有所差异，部分电源供应器会将其固定于散热片上，协助其散热，以利稳定的长时间运作。
经过整流后，便进入功率级一次侧的交换电路，这里的组件决定了电源供应器的各路最大输出能力，是电源供应器相当重要的一部份。
开关晶体管：在交换电路中作为无接点快速电子开关，依控制信号导通及截止，决定电流是否流过，于主动功率因子修正电路以及功率级一次侧电路扮演重要角色。
随着开关组件的电路组成方式，可构成双晶顺向式、半桥式、全桥式、推挽式等等不同的功率级拓墣，在讲求高效率的电源供应器内，也有使用开关晶体构成同步整流电路以及DC-DC降压电路的应用。
照片中上方为电源内常见的N MOSFET(N型金氧半导体场效晶体管)，下方则是NPN BJT(NPN型双接面晶体管)。
变压器：为何称为隔离型交换式降压电源供应器，就是因为使用变压器作为高低电压分隔，并利用磁能进行能量交换，不仅可以避免高低压电路故障时的漏电危险，也能简单产生多种电压输出。
因其运作频率较高，变压器体积较一般交流变压器要来得小。
因为变压器为功率传递路径之一，目前大输出电源供应器有使用多变压器的设计，避免单一变压器发生饱和现象而限制功率的输出。
照片中上方较小的变压器为辅助电源电路以及信号传递用的脉冲变压器，下方较大者为主要功率变压器以及环形的二次侧调整用变压器。
以变压器作为隔离分界，二次侧的输出电压已经比一次侧要低上许多，不过还需要经过整流、调整以及滤波平滑等电路，才会变成计算机零件所需的各电压直流电。
二极管：电源供应器内部，随着各部电路要求及输出大小而使用不同种类以及规格，除了一般的硅二极管外，还有肖特基障壁二极管(SBD)、快速回复二极管(FRD)、齐纳二极管(ZD)等种类。
FRD主要用于主动功率因子修正以及功率级一次侧电路；SBD用于功率级二次侧，将变压器输出进行整流；ZD则是作为电压参考用。
图片中为二极管常见的封装形式。
电感器：电感器随着磁芯结构、感抗值、电路上安装位置的不同，可以作为交换电路中的储能组件、磁性放大电路的电压调整组件以及二次侧整流后输出滤波使用，于电源供应器中广泛使用。
图片中电感形状有环形及圆柱型，随着感值及电流承受力而有不同的圈数以及漆包线粗细。
电容器：如电感器般，电容器同样也作为储能组件以及涟波平滑使用。
为了承受整流后的高压直流，高耐压电解电容用于电源供应器一次侧电路；为了降低输出下电解电容连续充放电时造成的损失，二次侧电路则大量使用高耐温长寿低阻抗电解电容。
因电容内有化学物质(电解液)的关系，工作温度对电解电容的寿命有相当影响，所以长时间下运作，除了维持电源供应器的良好散热外，其使用的电解电容厂牌及系列也决定电源供应器稳定运作的可靠度及寿命。
图片中下方较大者为用于一次侧的高耐压电解电容，上方较低耐压则使用于二次侧及外围控制电路。
电阻器：电阻器用于限制电路上流过的电流，并于电源供应器关闭后释放电容器内所储存的电荷，避免产生电击事故。
图片中左方为大功率水泥电阻，可承受较大功率超额，右方则为一般常见的电阻，其上的色码标示出其阻值及误差。
上述组件构成的电路若是没有搭配控制电路的话，是无法发挥其功能的，而各路输出也需要随时监视管理，当发生任何异常时就要立即切断输出，以保护计算机零组件的安全。
各种控制IC：电源供应器内的控制IC，依其安装位置及用途来分，有作为PFC电路用、功率级一次侧PWM电路用、PFC/PWM整合控制用、辅助电源电路用整合组件、电源监控管理IC等等。
PFC电路用：作为主动功率因子修正电路控制，使电源供应器可维持一定的功率因子，并减少高次谐波产生。
功率级一次侧PWM电路用：作为功率级一次侧开关晶体驱动用PWM(脉宽调变)信号产生，随着电源输出状态对其任务周期(Duty Cycle)的控制。
一般常见的有UC3842/3843系列等PWM控制IC。
PFC/PWM整合控制用：将上述两种控制器结合于单一IC中，可使电路更为简化，组件数目减少，缩小体积外也降低故障率。
例如常见的CM680X系列，就是PFC/PWM整合控制IC。
辅助电源电路用整合组件：因为电源关闭后，辅助电源电路仍需持续输出，所以必须自成一独立系统，因其输出瓦数不需太高，所以使用业界小功率整合组件作为其核心，例如PI的TOPSwitch系列。
电源监控管理IC：进行各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)、OTP(过温度保护)监视及保护，当超出其设定值后，便会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动。
除了上述组件外，**还有厂商视需要自行加上的IC，例如风扇控制IC等等。
光耦合器：光耦合器主要是用于高压电路与低压电路的信号传递，并维持其电路隔离，避免发生故障时高低压电路间产生异常电流流动，使低压组件损坏。
其原理就是使用发光二极管与光敏晶体管，利用光来进行信号传递，且因为两者并无电路上的链接，所以可以维持两端电路的隔离。
