全站仪的坐标放样图解(一学就会)精编版

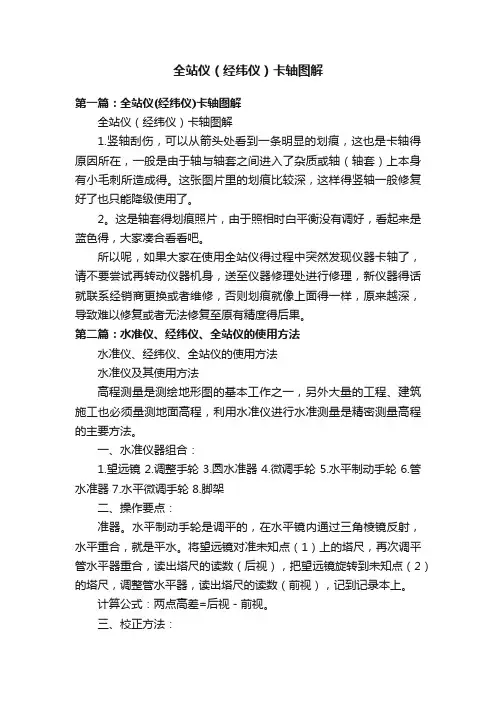

全站仪（经纬仪）卡轴图解第一篇：全站仪(经纬仪)卡轴图解全站仪（经纬仪）卡轴图解1.竖轴刮伤，可以从箭头处看到一条明显的划痕，这也是卡轴得原因所在，一般是由于轴与轴套之间进入了杂质或轴（轴套）上本身有小毛刺所造成得。

这张图片里的划痕比较深，这样得竖轴一般修复好了也只能降级使用了。

2。

这是轴套得划痕照片，由于照相时白平衡没有调好，看起来是蓝色得，大家凑合看看吧。

所以呢，如果大家在使用全站仪得过程中突然发现仪器卡轴了，请不要尝试再转动仪器机身，送至仪器修理处进行修理，新仪器得话就联系经销商更换或者维修，否则划痕就像上面得一样，原来越深，导致难以修复或者无法修复至原有精度得后果。

第二篇：水准仪、经纬仪、全站仪的使用方法水准仪、经纬仪、全站仪的使用方法水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。

一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：准器。

水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。

将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。

计算公式：两点高差=后视－前视。

三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。

计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。

用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。

重复以上做法，直到相等为止。

四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1.安置2.粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。

全站仪坐标放样操作步骤1、仪器调水平同经纬仪(忽略 ,开机后目镜转 360度使垂直过“ 0” 。

2、按 MENU 菜单进入模式3、按 F2:测量程序。

4、按S • O 、5、按 F3坐标放样,选择一个文件(按 F4跳过。

6、按 F1输入测站点,按 F4(坐标提示依次输入:N (X 、 E (Y 、 Z (忽略 ,全部输完按 ENT (回车。

7、按 F2后依次输入后视点:按 F4(坐标后桌面显示:输入 N (X 、 E (Y 坐标值后照准棱镜后(仪器中发出声响然后按 F3(是确定后进入坐标放样模式。

8、按 F3放样点:显示放样点名按 F3(坐标桌面显示:N (X 、 E (Y 、 Z (忽略依次输入 N 、 E 的坐标值,按 ENT (回车。

9、转动照准部,直至显示的水平角度差为 0。

10、在望远镜的方向放棱镜, 按 (测距键, 显示距离差。

根据距离差移动棱镜, 按 (测距键。

11. 重复步骤(7 ,直至显示距离差为 0。

12. 当显示的水平角度差与距离差同时为 0时,在地面标记该点。

13. 按(下点键,进入下一个放样点的测设。

注:上述测量:由建设方提供二点坐标后使用的测量方法, 如出现二点间有障碍物后无法施测,操作方法可采用后方交会法施测。

后方交会法1、同基本操作 1、2、3、4、 52、按 F2新点,显示 F1:极坐标 F2:后方交会法3、按 F2(后方交会法键。

选择一个文件,按 ENT 回车健确认,继续回车确认4、按 F1键,再回车确认5、输入已知点 A ,按 F4(是进入棱镜高输入(忽略 ,按 ENT 回车确认,照准已知点 A ,按 F1(测量键,进入已知点 B 的输入。

6、对已知点 B 的输入,同上 5,则显示后方交会残差7、按 F4(计算键,显示新点坐标,8、按 F49、同基本操作 6、 7、 8、 9、 10、 11。

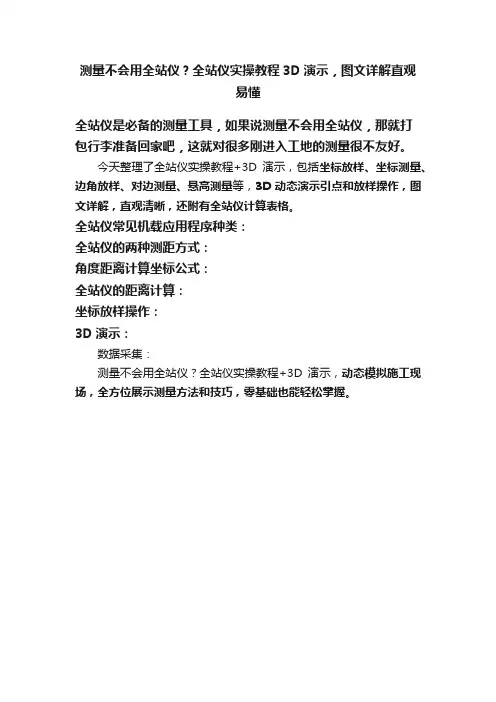

测量不会用全站仪？全站仪实操教程3D演示，图文详解直观
易懂
全站仪是必备的测量工具，如果说测量不会用全站仪，那就打
包行李准备回家吧，这就对很多刚进入工地的测量很不友好。

今天整理了全站仪实操教程+3D演示，包括坐标放样、坐标测量、边角放样、对边测量、悬高测量等，3D动态演示引点和放样操作，图文详解，直观清晰，还附有全站仪计算表格。

全站仪常见机载应用程序种类：
全站仪的两种测距方式：
角度距离计算坐标公式：
全站仪的距离计算：
坐标放样操作：
3D演示：
数据采集：
测量不会用全站仪？全站仪实操教程+3D演示，动态模拟施工现场，全方位展示测量方法和技巧，零基础也能轻松掌握。

全站仪坐标放样原理(1)打开电源开关转动望远镜(2)按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜(20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键距离测量(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差测量模式(3)照准棱镜中心(4)按F1（测距）键(5)记录测量数据注：按（ESC）键测距值被清空。

按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度测量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据采集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3测量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3测量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积测量(1)开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

零星点的坐标放样（不使用文件）
1、按MENU ，进入主菜单丈量模式。

2、按LAYOUT，进入放样程序，
宇文皓月
3、再按SKP，略过使用文件。

4、按OOC.PT （ F1 ），
5、再按 NEZ ，输入测站 O 点的坐标（ X0 ,Y0 ,H0 ）；并在 INS.HT 一栏，输入仪器高。

6、按BACKSIGHT （ F2 ），再按NE/AZ ，输入后视点 A 的坐标（ xA ,yA ）；若不知 A 点坐标而已知坐标方位角，则可再按AZ，在 HR 项输入的值。

瞄准 A 点，按YES 。

7、按LAYOUT （ F3 ），再按
NEZ ，输入待放样点 B 的坐标（ xB , yB,HB ）及测杆单棱镜的镜高后，
8、按ANGLE（ F1 ）。

使用水平制动和水平微动螺旋，使显示的dHR=0°00ˊ00"，即找到了 OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于 OB 方向上。

9、按 DIST ，进行丈量，根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动，直至 dHD=0 时，立棱镜点即为 B 点的平面位置。

10、其所显示的 dZ 值即为立棱镜点处的填挖高度，。

11、按 NEXT ——反复 7 、8、9三步，放样下一个点 C 。

全站仪图解放样
第
一
步
第
二
步
第三步
第四步
第五步
第六步
第七步
第八步
第九步
第十部
第十一步
第十二步
第十三步
第十四步
第十五步
第十六步
第十七步
第十八步
第十九步
第二十步。

坐标要已知才能放样呀，如果要计算坐标，可以用CAsio4800编程计算，只要有公式就可以自己编入计算器运用，当然你可直接上网下载如果是公路的我整理的你可以参考CASIO4800程序组1、极坐标法放样Prog：FYLb1 0：A“X0”：B“Y0”：I=0：J=0：Pol（（C“XA”-A），（D“YA”-B）：J<0=>G“FW- OA”=J+360▲L“L0”=I▲Goto 1：≠> G“FW O-A”=J▲L“L0”=I▲Lb1 1：{EQ}：E“Xi”：Q“Yi”：Pol（（E-A），（Q-B））：J<0=>J=J+360：Goto 2：≠> Goto 2Lb1 2：F“FW-OB”=J▲L=I▲0=F-G：O<0=>O“BJ”=O+360▲Goto 3：≠> O “BJ” ▲Lb1 3：P=O-180▲Goto 1注：a、输入：（X0、Y0）、（XA、YA）——测站点坐标、后视点坐标Xi、Yi ——放样点坐标b、输出：FW-OA——测站至后视边方位角、L0——后视边长FW-OB——测站至放样点方位角、L——放样边长BJ——后视边置零，放样点顺时针拨角P——偏角（+为右偏、-为左偏）{本值用于计算路线偏角}2、公路竖曲线高程计算程序Prog:SQXLbl A:A“+（-）i1”:B“+（-）i2” W=（B-A）÷100：R：T=Abs（RW）÷2：L=T*2：E=T2÷（2R）：K“JD K+”：G“JD H”：C=K-T：D=K+T：Lbl 0：J“Ki+”：J<0=>Goto 1：≠> Goto 2△△Lb1 1：“Out QX1”：H=G-(K-J)A÷100▲Goto 5Lb1 2：J>D=>Goto 4 △W<0=>F=-1△W>0=>F=1△J>K=>Goto 3△H=G-（K-J）A÷100+F(J-C)2÷（2R）▲Goto 5△Lb1 3：H=G+（J-K）B÷100+F（D-J）2÷（2R）▲Goto 5△Lb1 4：“OUT QX2”：H=G+（J-K）B÷100▲Goto 5△Lb1 5：M“DHi”：H=H+M▲注：a、公式：L=|R(i2-i1)| 、T=L÷2、E=T2÷（2R）、h=l2÷(2R)b、功能：已知前后坡度%、竖曲线半径，计算各桩高程。

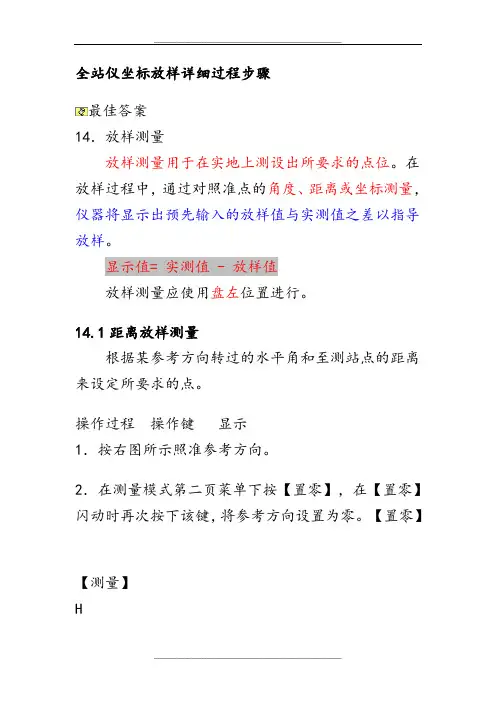

全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。

在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。

显示值= 实测值- 放样值放样测量应使用盘左位置进行。

14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。

操作过程操作键显示1．按右图所示照准参考方向。

2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。

【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。

在菜单模式选取“2.放样测量”完成同样功能。

【放样】【放样测量】1．放样数据2．放样观测3．测站设置4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。

输入放样平距和放样角度，每输完一数据项后按【】。

【】【放样距离角度】H<m>:HA:坐标确定5．按【确定】进入放样观测屏幕。

其中：dH：目标与待放样点的平距差值。

dHA:目标与待放样点的水平角差值。

【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。

箭头的含义λ←：从测站上看去，向左移动棱镜。

→：从测站上看去，向右移动棱镜。

恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。

当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。

【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。
