一、公差与配合、形状和位置公差一）互换性同一批规格大小相同的零件，任取其中一件，不经选择和再加工，就能顺利地装配成符合使用要求的产品，这种性质称为互换性。
在现代化的大量或成批生产中，互换性是工业产品必备的基本性质，日常生活中使用的自行车、钟表等它们所用的零件都有互换性。
零件具有互换性，有利于生产分工协作，也有利于采用先进工艺和专用设备进行高效率的专业化生产。
这不仅可以缩短生产周期、降低成本和保证质量，还可以为产品提供备件，以利维修。
公差与配合制度是实现互换性的必要条件。
国家标准《公差与配合》（GB1800～1804-79）适用于圆柱面及其他由单一尺寸确定的表面或结构的尺寸公差，以及由它们组成的配合。
在实际生产中要严格遵守，在图样上必须正确标注。
二）公差与配合的定义及有关术语1、公差在零件的加工过程中，由于受到机床、刀具、夹具、量具和操作者技术水平等方面的影响，加工出来的零件尺寸必然存在一定的误差，一批零件的尺寸也不可能绝对相等。
因此，在设计时，为了保证零件的互换性，应根据零件的使用要求和加工条件，合理地给零件的某种尺寸规定一个允许的变动量，这个允许尺寸的变动量就是尺寸公差，简称公差。
由4-1（a）表示孔和轴的配合尺寸为φ50图4-1（b）、（c）分别注出了孔和轴直径的允许变动量。
图4-2是说明图4-1所注尺寸公差与配合的示意图。
现以轴的尺寸为例[图4-1（c）]（图4-2），介绍有关尺寸公差的术语和定义。
（1）基本尺寸设计给定的尺寸。
例如图中φ50。
（2）实际尺寸通过测量所得的尺寸（存在测量误差）。
（3）极限尺寸允许尺寸变化的两个界限值，它以基本尺寸为基数来确定。
最大极限尺寸两个极限尺寸中较大的一个。
例如图中轴的尺寸φ49.991。
最小极限尺寸两个极限尺寸中较小的一个。
例如图中轴的尺寸φ49.975。
实际尺寸在两个极限尺寸所决定的区间内算合格。
（4）尺寸偏差（简称偏差）某一尺寸减去基本尺寸所得的代数差。
一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加工出来，不经任何选择或修配，任取一对装配起来,就能达到设计的工作性能要求，零件间的这种性质称为互换性。
零件具有互换性，可给机器装配、修理带来方便，也为机器的现代化大生产提供了可性。
（二）公差的有关术语零件在加工过程中，足球机床精度、刀具磨损、测量误差等的影响，不可能把零件的尺寸加工得绝对准确。
为了保证互换性，必须将零件尺寸的加工误差限制在一定范围内，为例，说明公差的有关术语（轴，类同）。
1、基本尺寸根据零件的强度和结构要求，设计时确定的尺寸。
其数值应优先用标准直径或标准长度。
2、实际尺寸通过测量所得到的尺寸。
3、极限尺寸允许尺寸变动的两个界限值。
它是以基本尺寸为基数来确定的。
两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4、尺寸偏差（简称偏差）某一尺寸减去其基本尺寸所得的代数差。
尺寸偏差有：上偏差=最大极限尺寸—基本尺寸下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。
国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。
尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。
如图１a所示的孔径：基本尺寸＝Ø30最大极限尺寸＝Ø30.010最小极限尺寸= Ø29.990上偏差ES=最大极限尺寸—基本尺寸=30.010-30=+0。
010下偏差EI=最小极限尺寸—基本尺寸=29.990-30=-0.010公差=最大极限尺寸—最小极限尺寸=3。
010-29.990=0.020=ES-EI=+0.010-（-0.010）=0。
020如果实际尺寸在Ø30.010与Ø29.990这间，即为合格。
公差与配合标准表-CAL-FENGHAI.-(YICAI)-Company One1公差配合讲的就是配合关系的尺寸数据，举例，对于Φ40的孔，与Φ40的轴配合：一、当需要能够转动时，叫间隙配合1、需要非常大的间隙，或着是农用机械：可以选择H11/c112、需要间隙稍微小一点：选择H9/d93、需要非常小的间隙：选择H8/f7二、当不需要转动时（包括轴承与轴的配合），叫过渡配合1、紧密配合，用于定位：H7/js62、轴承与轴的配合：H7/k6三、当需要轴、孔完全固联在一起时，叫过盈配合1、过盈配合的轴要做得比孔要小，需要用压力机装配，或温差法装配四、配合前面的字母由A、B、C……X、Y、Z，A级间隙最大，Z级间隙为负值（不仅没有间隙，而其轴比孔小）五、字母后面的是精度等级，数字越小精度越高六、基本尺寸是设计的基准值，相互配合的轴与孔都应该是同一个基准值七、公差是以基本尺寸为基准的一系列配合形式八、非刚性的过盈配合，可以选择过盈量大的配合，如：H7/z6（这需要用压力机装配的）九、设计顺序是：首先要确定基本尺寸，而后再选择配合形式公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5IT6IT7IT8IT9IT10IT11IT12>6～10>10～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315 >315～400 >400～50068911131518202325279111316192225293236401518212530354046525763222733394654637281899736435262748710011513014015558708410012014016018521023025090110130160190220250290320360400150180210250300350400460520570630孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）公差带级>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315▼6+23+12+28+15+33+17+39+20+45+23+52+27+60+31+66+347+30+12+36+15+42+17+50+20+58+23+67+27+77+31+86+34p5+26+18+31+22+37+26+45+32+52+37+61+43+70+50+79+56▼6+29+18+35+22+42+26+51+32+59+37+68+43+79+50+88+567+36+18+43+22+51+26+62+32+72+37+83+43+96+50+108+56注：标注▼者为优先公差等级，应优先选用。

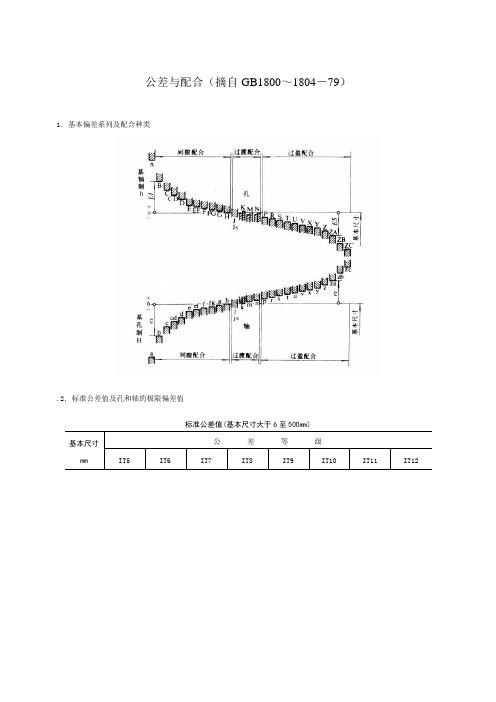

公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5IT6IT7IT8IT9IT10IT11IT12孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。
形状和位置公差（摘自GB1182～1184－80）形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005234578910安装E、C级滚动轴承的配合面，通用减速器的轴颈，一般机床的主轴。
634456********* 745678101214161820千斤顶或压力86891113151820232527油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构9911131619222529323640起重机、卷扬机用滑动轴承等101518212530354046525763直线度和平面度公差μm主参数L图例公差等级主要参数L mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305234568101215普通精度的机床导轨6345681012152025 756810121520253040轴承体的支承面，减速器的壳体，轴系支承轴承的接合面881012152025304050609121520253040506080100辅助机构及手动机械的支承面，液压管件和法兰的连接面1020253040506080100120150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差等级主参数L、d（D） mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～630 556810121520253040垂直度用于发动机的轴和离合器的凸缘，装D、E级轴承和装C、D级轴承之箱体的凸肩68101215202530405060平行度用于中等精度钻模的工作面，7～10级精度齿轮传动壳体孔的中心线7121520253040506080100垂直度用于装F、G 级轴承之壳体孔的轴线，按h6与g6连接的锥形轴减速机的机体孔中心线820253040506080100120150平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确良μm 主参数d(D)、B、L图例公差等级主参数d（D）、B、Lmm应用举例>3～6>6~10>10～18>18～30>30～50>50～120>120～250>250～5005345681012156和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6568101215202578101215202530408和9级精度齿轮轴的配合面，普通精度高速轴（100r/min 以下），长度在1m以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面M1215202530405060表面粗糙度表面粗糙度R a值的应用范围粗糙度代号光洁度代号表面形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的表面可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比较精确的粗加工表面，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、滚压，铣齿平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的表面，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面；要求密封的液压传动的工作面；塞的外表面；活汽缸的内表面注：1. 粗糙度代号I为第一种过渡方式。
