浆砌片石排水沟施工方案
背景介绍
在城市建设和农村改造中，排水沟的施工至关重要。

浆砌片石排水沟是一种常用的排水设施，具有良好的排水效果和美观的外观，被广泛应用于道路、农田和生活区等不同场所。

本文将介绍浆砌片石排水沟的施工方案，包括材料准备、施工步骤和施工注意事项。

材料准备
1.片石：选择质地坚硬、表面平整的石材，一般选用花岗岩或砂岩。

2.砂浆：采用水泥、砂子和水按照一定比例混合制备而成的砂浆。

3.水泥：选用普通硅酸盐水泥。

4.水：清洁的自来水。

施工步骤
1.清理施工区域：清除杂物、平整地面，确保排水沟的稳固和通畅。

2.划线定位：根据设计要求，在施工区域进行划线定位，确定排水沟的
位置和形状。

3.浇筑碎石层：在排水沟位置上浇筑一层碎石，厚度约为10厘米，用
来增强排水沟的承重能力。

4.铺设片石：将清洁的片石按照设计要求依次铺设在碎石层上，保证排
水沟的整齐美观。

5.浇注砂浆：在铺设好的片石之间和周围浇注砂浆，填满缝隙，增强排
水沟的固定性和密封性。

6.养护：等待砂浆充分干燥后进行定型，保持排水沟干燥，并做好后续
的维护工作。

施工注意事项
1.施工操作要规范，保证排水沟的整体美观和稳固性。

2.严格按照设计要求进行施工，确保排水沟的功能和性能。

3.施工过程中要保持施工区域的整洁，避免杂物造成影响。

4.施工期间要注意安全，佩戴劳动防护用品，避免发生意外伤害。

通过以上施工方案，浆砌片石排水沟可以在不同场所得到快速、高效的施工，提高排水效果，美化环境，为城市建设和农村改造提供有效的排水解决方案。

浆砌水沟施工工艺一工艺概述浆砌水沟施工工艺指利用石质坚硬的片石以砂浆为粘结体，砌筑成用以排水的沟渠。

二适用条件浆砌水沟施工工艺，适用于客运专线铁路及高速铁路的天沟、排水沟浆砌施工。

三作业内容水沟基坑开挖，搭拆跳板、挂线、找平，选、修片石及洗刷，拌制砂浆，铺浆、安砌及填缝、找平，安泄水孔、整理及养护。

四质量标准及检验方法1砌筑水沟所用的水泥、砂、片石的品种、规格、质量应符合施工图要求。

1) 片石：片石的强度不应低于MU40 ，石料应质地坚硬，不易风化，无裂纹。

石料表面的污渍应予清除。

片石形状不受限制。

但其中部厚度不得小于15㎝。

用作镶面的片石宜表面平整、尺寸较大，边缘厚度不得小于15 ㎝。

进场前应对所选的石场的片石强度、抗冻性、软化系数进行试验，符合施工图要求方可进料，进场时应进行验收。

2)水泥：选用符合现行国家标准的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥。

水泥进场时，应具有出厂合格证和检验报告单，必须按批次对其品种、级别、包装或散装仓号、袋装质量、出厂日期等进行验收，并对其强度、安定性进行试验，其质量必须符合标准。

(1)同厂家、同品种、同批号同等级、同出厂日期水泥组成检验批。

散装水泥每 500t 为一批，袋装水泥每 200t 为一批。

不足上述数量时，亦按一批计。

(2)每批应进行强度、安定性、凝结时间试验，其取样及试验方法应符合《硅酸盐水泥、普通硅酸盐水泥》 (GB175) 《水泥标准稠度用水凝结时间、安定性检验方法》 (GB1346) 和《水泥细度检验方法》 (GB1345) 的有关规定。

(3)出厂日期超过 3 个月，英按上述规定复验，并按复验的结果安排使用。

当使用具有潜在碱活性骨料时，应要求厂方提供水泥中碱含量值，并选用碱含量符合要求的水泥。

不同品种的水泥不得混合使用。

3)砂：宜采用中粗砂。

砂的质量标准应符合混凝土工程相应材料的质量标准。

砂的含泥量应不大于 5%。

现场应对砂的含泥量进行检验。

浆砌片石排水沟施工方案A2(1)一、项目背景1.1 项目概述本项目为浆砌片石排水沟的施工方案A2(1)，旨在对排水沟进行有效施工，确保排水系统的正常运行和地表水的顺利排放。

1.2 工程地点本工程位于XX省XX市XX区。

二、施工准备2.1 施工人员组织1.项目经理：负责整个项目的管理和协调。

2.施工队长：负责具体施工工作的组织和落实。

3.施工人员：根据工作需求进行配备。

2.2 施工设备准备1.浆砌片石所需的工具设备。

2.运输车辆。

3.安全防护装备。

三、施工操作流程3.1 施工准备1.清理施工场地，确保工作面平整。

2.进行必要的标志和围栏设置。

3.2 排水沟浆砌施工1.按照设计要求，选用合适的片石进行浆砌。

2.逐级逐段进行石头的摆放和浆砌，保证坚固和牢靠。

3.检查每一步施工是否符合要求，保证排水沟的质量。

3.3 完工验收1.确认排水沟施工全部完成，无疏漏。

2.进行施工质量验收，确认符合设计标准和规范。

四、安全与质量管理4.1 安全管理1.施工中严格执行安全操作规程。

2.每日安全会议，强调安全注意事项。

3.配备专人负责安全监督。

4.2 质量管理1.施工过程中实行质量巡检制度。

2.对施工中发现的质量问题，及时整改和处理。

3.确保施工质量符合相关标准和规范。

五、施工总结5.1 施工成果本施工方案A2(1)在工程中取得了多方面的成果，包括施工进度、质量管理、安全防护等方面均取得了令人满意的效果。

5.2 完成情况排水沟浆砌工程按照本方案顺利进行，施工效果符合设计要求，达到预期效果。

5.3 展望希望在今后的施工中，能够进一步提高工程质量，不断完善施工方案，为工程建设贡献更多的力量。

以上是浆砌片石排水沟施工方案A2(1)的施工文档，感谢阅读！。

浆砌片石排水沟施工方案A2一、施工前准备工程概况浆砌片石排水沟是一种用于道路、园林绿化等场所的排水设施，具有良好的排水效果和美观性。

本施工方案针对A2类型的排水沟展开，需要充分准备。

施工材料准备•片石：选用规格均匀、无裂纹的天然石材为宜，片石大小适中，便于施工操作。

•水泥：用于浆砌片石之间的粘接固定。

•河沙：用于砼基础及浆砌片石的填充。

•砂浆：用于浆砌片石接缝处的填充。

•工具：包括砂浆搅拌器、平板、角尺等基本工具。

二、施工步骤1. 基础处理1.清理施工区域，确保地面平整、无碎石等障碍物。

2.按设计要求，进行基础沟槽的挖掘，底部铺设一层河沙，压实。

2. 片石铺设1.将片石按设计要求逐层铺设到基础沟槽中，注意保持水平。

2.片石之间留有适当的缝隙，便于后续填充砂浆。

3.图样要求的特殊形状的片石需要在铺设过程中合理安排。

3. 浆砌处理1.制作适宜的砂浆，涂抹在片石之间的缝隙中，确保填充充实。

2.砂浆固化后，利用角尺等工具清除多余的砂浆，保持外观整洁。

3.砂浆固化时间后，用清水冲洗片石表面，清除浆渣。

三、施工质量控制1. 外观质量1.片石铺设应平整、紧密，无明显错台、空鼓、错位等现象。

2.砂浆填充应均匀、充实，无裂纹、露底等缺陷。

2. 工程验收1.施工完成后应进行检查验收，确认与设计要求符合。

2.检查排水效果，确保排水沟通畅，排水性能良好。

四、施工注意事项1.施工过程中，应及时清理施工现场，避免因杂物造成影响。

2.施工中应按照设计要求进行操作，避免随意更改。

3.严格按照材料配比、施工工艺要求进行施工，确保质量。

以上为浆砌片石排水沟施工方案A2的详细内容，希望能对您有所帮助。

浆砌片石边沟、排水沟及截水沟施工方案第一章施工技术方案一、编制依据：⑴、二广公路怀集至三水段高速公路两阶段施工图设计图纸⑵、公路桥涵施工技术规范（JTJ041-2000）⑶、公路工程质量检验评定标准（JTGF80/1-2004）⑷、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）⑸、公路工程水质分析操作规程（JTJ056-84）⑹、公路工程集料试验规程（JTG E42-2005）二、工程概况：本合同段主线内排水系统包括边沟、截水沟、排水沟等，其与桥梁涵洞、自然沟相连接；采用M7.5浆砌片石砌筑，结构几何尺寸及长度见下表：1、路基边沟、排水沟数量表：2、桥下排水沟数量表3、路堑顶截水沟三、人员、机械、材料准备情况1、浆砌片石边沟、排水沟及截水沟管理组织机构框图：2、劳动力组织安排：3、施工机械配置：四、浆砌片石边沟、排水沟及截水沟施工1、施工准备：⑴、材料：片石、M7.5及M5砂浆；施工前做好配合比设计与砂浆原材料各项性能检测试验。

水泥：采用海螺牌PO32.5R普通硅酸盐水泥中砂：采用坳仔砂场（中细）片石：采用横山白云岗石场水：采用山泉水⑵、作业条件：①、砌筑边沟、排水沟、截水沟应至少在其一侧修筑简易施工便道，确保砌筑片石、砂浆等原材料的运输通畅。

②、导线点及水准点复测合格经监理批准后方可进行放样测量；在施工前应对边沟、排水沟、截水沟的走向、原地面高程等进行复测，复测结果应及时上报监理。

③、全面检查施工准备工作，确保机械设备完好，可以安全使用，对施工人员进行详细的边沟、排水沟、截水沟技术交底和安全教育，使安全、技术管理在思想、组织、措施上都得到落实。

2、边沟、排水沟、截水沟施工流程：（见附表1）3、施工过程：⑴、测量放样：根据设计图纸放出边沟、排水沟、截水沟的中轴线位置，并测量出相应高程，根据测量所提供的里程桩号及高程等测量数据，用白灰或线绳施放出边沟、排水沟、截水沟的轮廓线，测量人员应向挖基施工员提供开挖深度。

2、浆砌石排水沟
1)、项目部针对浆砌片石排水沟的特点，将全面规划合理布局，并与当地排灌系统协调，防止冲毁农田及其水利设施，重视环境保护，防止水土流失和水源污染。

浆砌片石排水沟分段平行作业。

2)、地表排水包括路面（含路肩）、中央分隔带，路基边坡坡面和路界范围内，坡面的表面排水，以及有可能进入路界的公路毗邻带的地表水和有相交道路进入路界内的地表水排除。

3）、地表排水设施的布设充分利用地形和天然水系，形成完善的排水系统，做好进出口位置的选择和处理，使水流顺畅，不出现堵塞、溢流、渗漏、淤泥、冲刷、冻结等。

4）、排水构所用材料强度必须经复试达到规范要求。

5）、各种排水沟的蓄水能力、断面形状、几何尺寸符合设计规范要求。

6）、浆砌片石排水沟所用砌体的砂浆和混凝土的配合比，严格按规范设计施工配合比，报监理工程师批准后实施。

施工中砌体座浆要均匀饱满，勾缝密实。

7）、基础设置的伸缩缝要与墙伸缩缝对齐，填缝材料饱满。

8）、砌体内及沟底应平顺、整齐、无裂缝，空鼓现象。

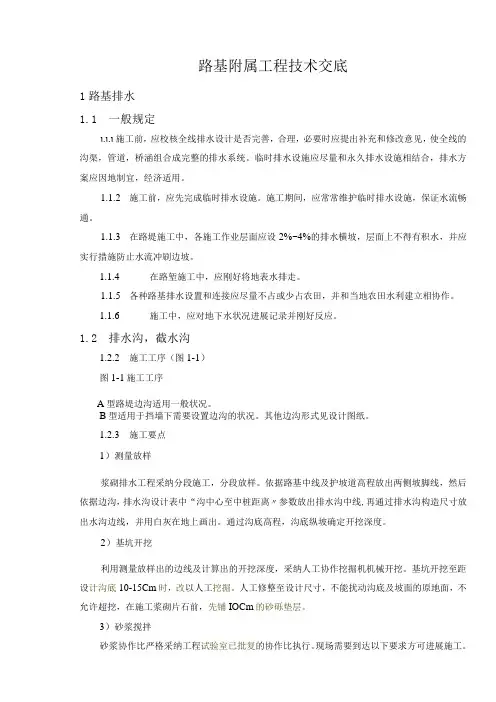

路基附属工程技术交底1路基排水1.1一般规定ι.ι.ι施工前，应校核全线排水设计是否完善，合理，必要时应提出补充和修改意见，使全线的沟渠，管道，桥涵组合成完整的排水系统。

临时排水设施应尽量和永久排水设施相结合，排水方案应因地制宜，经济适用。

1.1.2施工前，应先完成临时排水设施。

施工期间，应常常维护临时排水设施，保证水流畅通。

1.1.3在路堤施工中，各施工作业层面应设2%~4%的排水横坡，层面上不得有积水，并应实行措施防止水流冲刷边坡。

1.1.4在路堑施工中，应刚好将地表水排走。

1.1.5各种路基排水设置和连接应尽量不占或少占农田，并和当地农田水利建立相协作。

1.1.6施工中，应对地下水状况进展记录并刚好反应。

1.2排水沟，截水沟1.2.2施工工序（图1-1）图1-1施工工序A型路堤边沟适用一般状况。

B型适用于挡墙下需要设置边沟的状况。

其他边沟形式见设计图纸。

1.2.3施工要点1）测量放样浆砌排水工程采纳分段施工，分段放样。

依据路基中线及护坡道高程放出两侧坡脚线，然后依据边沟，排水沟设计表中“沟中心至中桩距离〃参数放出排水沟中线,再通过排水沟构造尺寸放出水沟边线，并用白灰在地上画出。

通过沟底高程，沟底纵坡确定开挖深度。

2）基坑开挖利用测量放样出的边线及计算出的开挖深度，采纳人工协作挖掘机机械开挖。

基坑开挖至距设计沟底10-15Cm时，改以人工挖掘。

人工修整至设计尺寸，不能扰动沟底及坡面的原地面，不允许超挖，在施工浆砌片石前，先铺IOCm的砂砾垫层。

3）砂浆搅拌砂浆协作比严格采纳工程试验室已批复的协作比执行。

现场需要到达以下要求方可进展施工。

场地硬化，电子称强制式搅拌机，材料标示牌砂浆运用砂浆搅拌机现场拌和，拌和时间宜为3-5分钟，且砂浆应随拌随用。

砂浆中所用水泥，砂，水等材料的质量标准符合混凝土工程相应的材料质量标准。

砂的最大粒径不宜超过5mm。

砂浆的和易性采纳直观法进展检查，以手能将砂浆捏成小团，松手后不松散，又不由灰铲上流下为度。

技术交底记录年月日工程名称路基附属工程交底地点枷担沟桥尾交底组织单位工程管理部交底负责人施工工班附属六工班接收负责人枷担沟桥尾至神仙岭洞口段排水沟技术交底此交底适用于Ⅰ型（80cm×80cm）排水沟一、截水沟参数：详见附图（截水沟大样图）。

二、施工工艺施工顺序：测量放样→基坑开挖→基坑检查→排水沟砌筑→砂浆勾缝。

1、测量放样按设计图纸计算需测放点的线间距和坐标，测量组根据附近复测后的控制桩测放水沟边线。

2、截水沟基坑开挖按测量放样尺寸进行开挖，开挖后及时对基坑进行清理。

如基底土体不密实，需人工夯实达到承载要求后施做。

基坑开挖成型后经现场监理工程师及工程部质检工程师检验基坑断面尺寸、满足设计要求，及时施工砌筑工程。

3、排水沟砌筑施工1)砂浆使用砂浆搅拌机现场拌和，拌和时间宜为3-5分钟，且砂浆应随拌随用。

砂浆中所用水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准。

砂浆中所用砂，宜采用中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用的基础上，也可采用细砂。

砂的最大粒径不宜超过5㎜。

砂浆的和易性采用直观法进行检查，以用手能将砂浆捏成小团，松手后既不松散、又不由灰铲上流下为度。

2)在保持适宜稠度的砂浆一般宜在3～4h 内使用完毕；气温超过30℃时，宜在2～3h 内使用完毕。

片石厚度不应小于150㎜（卵石和薄片者不得采用）。

用做镶面得片石，应选择表面较平整、尺寸较大者，并应稍修整。

3)基础采用坐浆法进行施工，严禁采用灌浆法进行施工。

片石、砌体在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。

砌筑基础的第一层时，如基底为岩层，应先将基底表面清洗、湿润，再坐浆砌筑；如为土质，可直接坐浆砌筑。

4)排水工程所用石料强度均不小于30Mpa，并采用砂浆勾缝。

5)砌筑时10～15米设宽2cm伸缩缝一道，缝内全断面填塞沥青麻絮。

三、施工技术措施1、严格按照设计要求和施工规范以及其它有关检验评定标准的要求进行。
