下载文档原格式
PP共混改性配方大全聚丙烯是目前用量最大的通用塑料之一，但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点，在一定程度上限制了其更广泛的应用。
共混改性是PP增韧的最有效途径。
它是利用组份之间的相容性或反应共混的原理，将两种或两种以上的聚合物与助剂在一定温度下进行机械共混，最终形成一种宏观上均匀，微观上相分离的新材料。
通过对PP的共混故性，可以使其综合性能大大提高，从而和工程塑料及聚合物合金在众多应用领域里竞争。
PP共混改性使用的主要共混物物及改性效果如下表：PP接下来就是干货满满的具体改性配方和工艺啦!1、PP/LDPE共混改性配方树脂PP100;相容剂PE-g-MAH5;LDPE20;润滑剂HSt0.3;加工工艺将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒，制成改性材料。
挤出机料筒温度为：一段210℃，二段215℃，三段210℃;螺杆长径比为25：1;螺杆转速为120～160r/min。
性能PP与PE共混，可改善PP的韧性，增大低温下落球冲击强度。
按配方比例的共混材料的屈服应力13.6MPa;屈服应变率为12.3%，断裂应力为4.78MPa;断裂应变率为114.6%。
2、PP/HDPE共混改性配方树脂PP57.35;抗氧剂10760.2;HDPE40;PEPQ0.2;交联剂叔丁基过氧基异丙苯0.15;加工助剂硬脂酸镁0.1;填充剂硅灰石2;加工工艺在常温常压下，将各组分按配方比例在高速混合机中混合10min，然后采用双螺杆挤出机进行熔融共混，挤出造粒。
挤出温度150-220℃，螺杆转速为300r/min，经切粒、干燥工序制得PP/HDPE共混改性材料。
性能拉伸强度34.8MPa，悬臂梁冲击强度49.3J/m。
该材料表面消光效果良好，可用于包装、日用品和建筑材料等领域。
3、PP/LLDPE共混改性配方树脂PP(EPF30R)60-70;钛酸酯偶联剂(ND2-311)适量;LLDPE15-20;抗氧剂增韧剂POE(8150)5～10;光稳定剂适量;填充剂滑石粉(平均粒径12μm)10～15;加工工艺等高速混合机预热至110℃，加入一定量的无机填料，低速搅拌15min后，分三次加入填料质量分数为2%的偶联剂，每次加入偶联剂后，高速搅拌5min，然后放出填料备用。
本文摘自再生资源回收-变宝网（）盘点：PP增韧的8种方法1、PP/PA6增韧体系PP/PA6共混体系可改善两者本身固有缺点，使材料具有优良的综合性能指标，选取15%PA6加入PP中，可使其冲击强度提高50%，拉伸强度下降13.8%;如再加入5%PP-g-MAH 作为相容剂，其冲击强度可提高113%，拉伸强度下降2.7%。
2、PP/EVA增韧体系EVA在增韧PP的同时，还可以提高断裂伸长率、熔体流动指数和表面光泽度。
所选用的EVA中VA的含量为14%-18%之间。
用20%EVA-15增韧PP，其冲击强度提高12倍之多，刚性下降幅度小，其成本又低于弹性体或橡胶增韧PP，综合性能优于PP/EPDM体系。
3、SBS增韧PP体系SBS对PP的增韧效果不如EPDM，但可用于一般应用场合。
研究表明，当SBS的含量在0-10份之间时，冲击强度随加入量增大而增大;超过15份后，冲击强度反而下降。
用SBS与PP制成的耐冲击型PP的常温和低温冲击性能可分别提高5倍和10倍。
具体配方为PP：SBS：CaCO3=48：40：12时，相关性能的悬臂梁冲击强度为70kj/m2。
4、BR增韧PP体系顺丁橡胶(BR)具有高弹性、良好的低温性能(玻璃化温度-110℃)、耐磨性、耐挠曲性等优点，BR的溶解度参数与PP接近，与PP的相容性好，增韧效果好。
5、MPE/PP增韧体系MPE具有非常低的玻璃化温度，而且断裂伸长率很大，非常适合于PP的增韧改性。
MPE对PP有较好的增韧效果，在PP中加入40%MPE，于-30℃下的缺口冲击强度超过纯PP的20倍，约为同等质量份数EPDM增韧效果的9倍。
另外还发现，用MPE增韧PP，复合材料具有较低的拉伸永久变形、压缩永久变形和蠕变变形，卓越的低温性能和加工性能，成为EPDM的强有力竞争者。
6、SBS增韧PP体系SBS对PP的增韧效果不如EPDM，但可用于一般应用场合。
研究表明，当SBS的含量在0-10份之间时，冲击强度随加入量增大而增大;超过15份后，冲击强度反而下降。

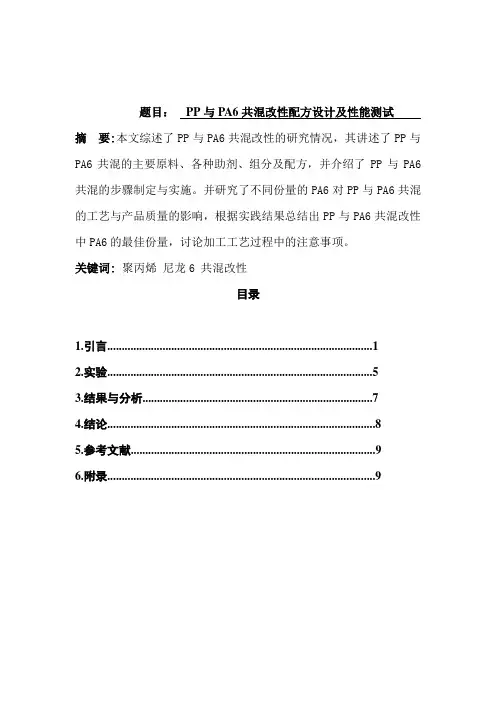

题目： PP/PA6共混改性塑料粒料的制备与质量检测摘要:本文综述了聚丙烯与聚酰胺复合材料的研究情况，讲述了PP与PA-6共混改性时所需的主要原料、各种助剂组分；经小组讨论，最终制定了实验方案，进行了五组实验；结果表明，随着聚酰胺用量的增加，聚丙烯与聚酰胺共混物的冲击强度和拉伸强度逐渐提高，总体上比纯PP的高,熔融指数略有提高。
关键词: PP/PA-6 共混改性 PP-g-MAH目录1、引言 (1)2、实验部分..................................................................................... 错误！未定义书签。
2.1实验配方设计称量............................................................ 错误！未定义书签。
2.2.实验仪器设备................................................................... 错误！未定义书签。
2.3.配混工艺制定..................................................................... 错误！未定义书签。
2.3.1.工艺过程 (2)2.3.2.实验过程 (2)2.3.2.1.称量 (2)2.3.2.2.干燥 (2)2.3.2.3.初混合 (2)2.3.2.4.挤出造粒 (3)2.3.2.5.挤出粒料的干燥 (3)2.4.注塑试样 (3)2.5.性能测试 (3)2.5.1冲击性能测试 (4)2.5.2.拉伸测试 (4)2.5.3.熔融指数测定............................................................. 错误！未定义书签。
3.结果与分析 (4)3.1.实验过程分析 (4)3.2. PP/PA共混材料与PP性能的对比.................................................. 错误！未定义书签。

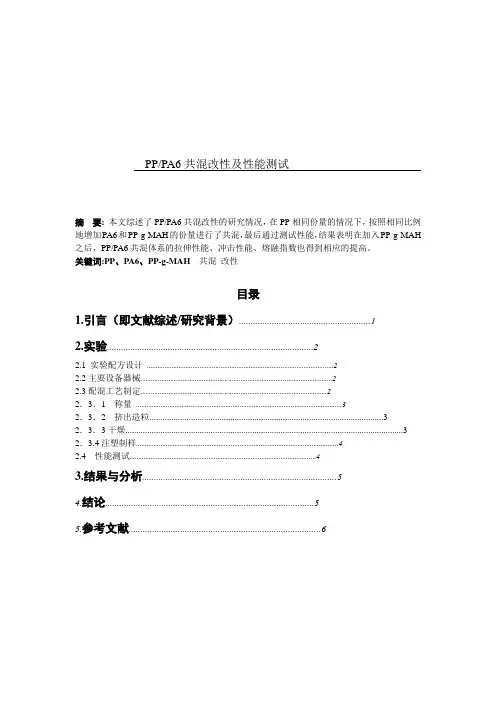

PP/PA6共混改性及性能测试摘要:本文综述了PP/PA6共混改性的研究情况，在PP相同份量的情况下，按照相同比例地增加PA6和PP-g-MAH的份量进行了共混，最后通过测试性能，结果表明在加入PP-g-MAH 之后，PP/PA6共混体系的拉伸性能、冲击性能、熔融指数也得到相应的提高。
关键词:PP、PA6、PP-g-MAH 共混改性目录1.引言（即文献综述/研究背景） (1)2.实验 (2)2.1 实验配方设计 (2)2.2主要设备器械 (2)2.3配混工艺制定 (2)2．3．1 称量 (3)2．3．2 挤出造粒 (3)2．3．3干燥 (3)2．3.4注塑制样 (4)2.4性能测试 (4)3.结果与分析 (5)4.结论 (5)5.参考文献 (6)1.引言（即文献综述/研究背景）聚合物合金化是目前高分子材料领域的发展潮流之一，已成为开发新型聚合物材料的重要手段。
特别是近几年来聚丙烯（PP）与尼龙6（PA-6)的合金更是人们研究的热点。
PP作为典型的结晶聚合物，自从1957年开始工业化生产以来发展迅速，是一种应用广泛的塑料。
近年来，PP已成为五大通用合成树脂中增长速度最快、新产品最为活跃的品种。
它具有密度小、力学性能优良、电绝缘性良好、介电率较小、耐应力开裂、耐化学药品、无毒等优点。
PA6是极性聚合物，具有良好的综合性能，如冲击强度和拉伸强度高，化学稳定性好，但是PA-6吸水率大，影响制品的尺寸稳定性和电性能。
PP/PA-6共混物既保留了PP和PA-6的优点，又能改善它们的缺点。
可以提高耐冲击性，耐热性，耐磨性，改善尺寸和形状稳定性，加工特性等。
在PP/PA-6共混体系中添加增容剂可改善两者的相容性。
目前，常用的增容剂有马来酸酐接枝聚丙烯(PP-g-MAH)、苯乙烯-乙烯／丁烯-苯乙烯嵌段共聚物、马来酸酐接枝乙烯-乙酸乙烯酯共聚物、甲基丙烯酸缩水甘油酯与苯乙烯共聚物接枝PP以及马来酸酐接枝乙烯-辛烯共聚物等。
PP共混改性配方大全聚丙烯是目前用量最大的通用塑料之一，但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点，在一定程度上限制了其更广泛的应用。
共混改性是PP增韧的最有效途径。
它是利用组份之间的相容性或反应共混的原理，将两种或两种以上的聚合物与助剂在一定温度下进行机械共混，最终形成一种宏观上均匀，微观上相分离的新材料。
通过对PP的共混故性，可以使其综合性能大大提高，从而和工程塑料及聚合物合金在众多应用领域里竞争。
PP共混改性使用的主要共混物物及改性效果如下表：PP接下来就是干货满满的具体改性配方和工艺啦!1、PP/LDPE共混改性配方树脂PP100;相容剂PE-g-MAH5;LDPE20;润滑剂HSt0.3;加工工艺将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒，制成改性材料。
挤出机料筒温度为：一段210℃，二段215℃，三段210℃;螺杆长径比为25：1;螺杆转速为120～160r/min。
性能PP与PE共混，可改善PP的韧性，增大低温下落球冲击强度。
按配方比例的共混材料的屈服应力13.6MPa;屈服应变率为12.3%，断裂应力为4.78MPa;断裂应变率为114.6%。
2、PP/HDPE共混改性配方树脂PP57.35;抗氧剂10760.2;HDPE40;PEPQ0.2;交联剂叔丁基过氧基异丙苯0.15;加工助剂硬脂酸镁0.1;填充剂硅灰石2;加工工艺在常温常压下，将各组分按配方比例在高速混合机中混合10min，然后采用双螺杆挤出机进行熔融共混，挤出造粒。
挤出温度150-220℃，螺杆转速为300r/min，经切粒、干燥工序制得PP/HDPE共混改性材料。
性能拉伸强度34.8MPa，悬臂梁冲击强度49.3J/m。
该材料表面消光效果良好，可用于包装、日用品和建筑材料等领域。
3、PP/LLDPE共混改性配方树脂PP(EPF30R)60-70;钛酸酯偶联剂(ND2-311)适量;LLDPE15-20;抗氧剂增韧剂POE(8150)5～10;光稳定剂适量;填充剂滑石粉(平均粒径12μm)10～15;加工工艺等高速混合机预热至110℃，加入一定量的无机填料，低速搅拌15min后，分三次加入填料质量分数为2%的偶联剂，每次加入偶联剂后，高速搅拌5min，然后放出填料备用。
