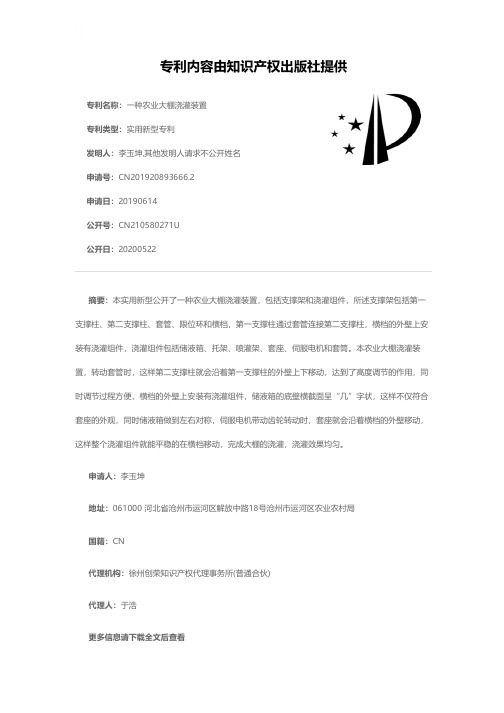

专利名称：一种农业大棚浇灌装置
专利类型：实用新型专利
发明人：李玉坤,其他发明人请求不公开姓名申请号：CN201920893666.2
申请日：20190614
公开号：CN210580271U
公开日：
20200522
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种农业大棚浇灌装置，包括支撑架和浇灌组件，所述支撑架包括第一支撑柱、第二支撑柱、套管、限位环和横档，第一支撑柱通过套管连接第二支撑柱，横档的外壁上安装有浇灌组件，浇灌组件包括储液箱、托架、喷灌架、套座、伺服电机和套筒。

本农业大棚浇灌装置，转动套管时，这样第二支撑柱就会沿着第一支撑柱的外壁上下移动，达到了高度调节的作用，同时调节过程方便，横档的外壁上安装有浇灌组件，储液箱的底壁横截面呈“几”字状，这样不仅符合套座的外观，同时储液箱做到左右对称，伺服电机带动齿轮转动时，套座就会沿着横档的外壁移动，这样整个浇灌组件就能平稳的在横档移动，完成大棚的浇灌，浇灌效果均匀。

申请人：李玉坤
地址：061000 河北省沧州市运河区解放中路18号沧州市运河区农业农村局
国籍：CN
代理机构：徐州创荣知识产权代理事务所(普通合伙)
代理人：于浩
更多信息请下载全文后查看。

专利名称：一种温室大棚智能灌溉装置专利类型：实用新型专利
发明人：罗书广
申请号：CN201520040282.8
申请日：20150121
公开号：CN204466432U
公开日：
20150715
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种温室大棚智能灌溉装置，它包括四个立柱和弧棚架，所述的弧棚架包括弧形圆管和水平圆管，所述的左侧的两个立柱和右侧的两个立柱间均设置有导轨，所述的导轨上设置有行走装置，所述的行走装置包括行走小车和电机，所述的行走装置间设置有横梁，所述的横梁上设置有空气湿度传感器，所述的横梁下侧面设置有洒水管，所述的洒水管上均匀设置有数个旋转喷头，所述的立柱底部的土壤内均匀设置有数个滴灌管，所述的土壤内设置有土壤湿度传感器，这样就很简便有效的对温室大棚进行灌溉，总的本实用新型具有智能控制、工作高效、检测及时、使用方便的优点。

申请人：河南中维电子科技有限公司
地址：450008 河南省郑州市金水区鑫苑西路6号院16号楼2单元5层40号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种温室大棚的自动灌溉装置专利类型：发明专利
发明人：张剑,秦敏,黄静,杨丽
申请号：CN201610381936.2
申请日：20160602
公开号：CN105993719A
公开日：
20161012
专利内容由知识产权出版社提供
摘要：本发明涉及温室大棚技术领域，具体为一种温室大棚的自动灌溉装置，包括喷水座和设置在所述喷水座上的喷头以及用于安装所述喷水座的支撑杆，所述支撑杆为伸缩结构，所述支撑杆包括相互套接的上支撑杆、下支撑杆和延伸杆，所述延伸杆转动连接在所述下支撑杆并沿所述下支撑杆转动，所述喷水座铰接于所述延伸杆上，所述喷水座沿所述延伸杆长度方向往复摆动。

本发明能够对大棚进行自动化灌溉，有效地节省了人力资源，灌溉面积大、灌溉均匀、效果好，实现大棚内灌溉的高效和精准。

申请人：广德县露露果蔬种植家庭农场
地址：242200 安徽省宣城市广德县桃州镇高湖社区南村村民组
国籍：CN
代理机构：湖州金卫知识产权代理事务所(普通合伙)
代理人：赵卫康
更多信息请下载全文后查看。

专利名称：一种农业大棚种植用喷灌装置
专利类型：实用新型专利
发明人：张静芝,任敏,彭越,其他发明人请求不公开姓名申请号：CN201920776168.X
申请日：20190527
公开号：CN210671507U
公开日：
20200605
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种农业大棚种植用喷灌装置，包括大棚和储水箱，所述大棚上方设置储水箱，储水箱的上方设置收集斗，储水箱与收集斗连接处安装有过滤板，储水箱的侧边设置排水管，排水管上端设置接水口，接水口设置于储水箱上。

本实用新型一种农业大棚种植用喷灌装置，实现喷洒滴灌一体化灌溉系统，下方的横向滴水管，通过设置与种植地笼相同的数量，通过滴水口对种植物进行滴罐，节约用水，喷头不仅可以进行浇水还可以喷洒营养液等种植用液体，提高整体多用性，可调整喷洒范围，使喷洒更为均匀，提高灌溉效率，减少水资源浪费，提高对无限能源的有效利用，防止内部颗粒堵塞喷头，提高喷头的使用寿命，提高实用性。

申请人：张静芝,任敏,彭越
地址：071400 河北省保定市蠡县农业农村局
国籍：CN
更多信息请下载全文后查看。

专利名称：一种现代农业大棚浇灌装置专利类型：实用新型专利
发明人：罗爱雯
申请号：CN202022205295.X
申请日：20200930
公开号：CN213246007U
公开日：
20210525
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种现代农业大棚浇灌装置。

本实用新型包括：横梁支架，所述横梁支架的顶部固定安装有两个支撑座，两个所述支撑座上转动安装有同一个横轴，所述横轴的两端分别延伸至相对应的所述支撑座外，所述横轴上固定套设有两个绕线轮，通过利用两个L型水管带动喷头进行匀速旋转，增大了喷水范围，能够对农作物进行均匀的喷洒浇灌用水，提高了对农作物的浇灌质量，而且能够根据种植农作物的生长高度不同，对多个喷头的高度位置进行调节，对农作物进行浇灌的效果更好，解决了现有的农业大棚浇灌设备对农作物的喷水浇灌效果不佳，对农作物浇灌不均匀，而且根据种植农作物的生长高度不同，不便于对喷头的高度位置进行调节的问题。

申请人：罗爱雯
地址：510000 广东省广州市白云区丛云路982号917房
国籍：CN
代理机构：深圳至诚化育知识产权代理事务所(普通合伙)
代理人：涂柳晓
更多信息请下载全文后查看。

专利名称：一种智能灌溉温室大棚
专利类型：发明专利
发明人：张学勇,王荣山,李有利,刘爱月申请号：CN202011100049.6
申请日：20201015
公开号：CN112136573B
公开日：
20220426
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能灌溉温室大棚，包括整机控制的PLC，及轴向设置于温室大棚内侧的两导轨体，两所述导轨体之间设置有框梁；所述框梁两端固定有滑座；所述滑座上设置有排凸出滑座外部的滑轮；所述滑轮与导轨体滑动配合；所述框梁内顶面和底面分别固定有两端封闭的上过渡管和下过渡管；所述上过渡管和下过渡管上分别旋接有一排喷管；所述喷管前端设置有喷头；所述上过渡管其喷管垂直朝上或倾斜朝上；所述下过渡管其喷管垂直朝下；所述下过渡管其每一喷管上设置有电控开度阀；本发明的智能灌溉温室大棚，浇灌时，既能够实现内部光照和温度调控式浇灌，同时能够实现区域定量浇灌和喷淋细度调节，其浇灌精度高和大棚环境控制效果好。

申请人：张学勇
地址：253000 山东省德州市德城区青龙街2号院3号楼2单元202号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种大棚蔬菜种植自动灌溉装置专利类型：发明专利
发明人：王鹤
申请号：CN202210079004.8
申请日：20220124
公开号：CN114600686A
公开日：
20220610
专利内容由知识产权出版社提供
摘要：本发明公开了一种大棚蔬菜种植自动灌溉装置，涉及大棚蔬菜种植自动灌溉技术领域，针对灌溉面积小、灌溉不均匀等问题，现提出如下方案，包括第一箱体，所述第一箱体的顶部和底部均固定安装有框体，所述框体的两侧均焊接有三个第三箱体，所述第三箱体远离框体的一侧焊接两个固定块，所述固定块远离第三箱体的一侧焊接有第四箱体。

本发明该装置在解决灌溉面积不足问题的同时，实现转动式的喷洒灌溉效果，不仅有效解决了蔬菜灌溉的灌溉不均匀、面积小的问题，同时保证了水泵的稳定工作，同时考虑到灌溉中的肥料融化问题，利用温控的原理对肥料进行温度控制，实现蔬菜的有效吸收，并且该装置结构巧妙，使用方便，实用性强，适合广泛推广。

申请人：道行网络科技(上海)有限公司
地址：201199 上海市闵行区庙泾路66号M347室
国籍：CN
代理机构：上海邦德专利代理事务所(普通合伙)
代理人：周念沙
更多信息请下载全文后查看。
