钢筋机械连接的检验和施工要求

钢筋机械连接的检验和施工要求尹廷元兰州地区大部分区域抗震设防烈度为八度，其中皋兰县、榆中县抗震设防烈度七度。

市区现浇钢筋混凝土房屋的抗震等级为一、二级，根据《混凝土结构设计规范GB50010-2002》和《高层建筑混凝土结构技术规程JGJ3-2002〉规定，大部分结构设计要求大直径的钢筋采用机械连接，而钢筋机械连接技术已比较成熟，尤其在高层建筑设计中应用较为广泛，常用HRB335、HRB400 级钢筋同径或异径连接，同时体现了机械连接操作简便，质量方面增加了连接强度的可靠性，消除了钢筋中心线偏移，减少了施工现场的用电量，不用气，无明火，无漏油污染，且不受钢筋肋形及其化学成份影响，全天候作业缩短了工期，方便施工并便于检测，提高了经济效益，显示了其诸多的优点。

随着施工现场钢筋机械连接的型式日趋增多，为保证钢筋接头机械连接的质量，必须要加强接头的施工现场检验与验收工作，根据《钢筋机械连接通用技术规程JGJ107-2003》的规定，并结合相关规定，对钢筋锥螺纹和直螺纹连接的质量检验，提出下列要求，钢筋的机械连接应分为三个阶段进行检验，包括加工检验、工艺检验和现场检验。

一、加工检验，锥螺纹或直螺纹的连接时，应由该技术提供单位（生产厂家）向使用单位提供工程所使用的有效型式检验报告，并符合设计性能等级的要求。

型式检验报告应有国家或省部级建设行政主管部门认可的检测机构进行检测，并按规定对各类接头按性能分级出具型式检验报告，经型式检验确定其等级后，施工现场只需要进行现场检验。

当接头质量有严重的问题，其原因不明，对定型检验结论有重大怀疑时，上级主管部门或质量监督机构可以提出重新进行型式检验要求。

生产厂家还应向使用单位提供连接套筒的出厂合格证和钢筋螺纹加工的检验记录。

检验记录是在操作者逐个外观检查合格的基础上，随机对每种规格抽查10%，且不少于10个，作外观检查后填写的螺纹加工检验记录。

二、工艺检验，就是钢筋连接开始前及施工过程中，应对每批进场钢筋和接头进行工艺检验，也是对加工件的进场验收检查。

钢筋机械连接技术规程jgj107-2016
《钢筋机械连接技术规程》（JGJ107-2016）是根据《建筑钢结构设计规范》
（GB50017-2017）和《建筑钢结构施工技术规程》（JGJ81-2012）制定的。

本规程适用于建筑、大桥等在机械连接技术上具有一定重要性的建筑结构项目。

对于
悬臂结构，勘察设计单位、施工单位应参照国内外有关规范和技术标准，根据结构抗震性能、抗老化性能要求，确定合理的机械连接方法。

本规程规定钢筋机械连接的基本原理、预制钢筋机械连接的方式，及其设计、制作、
安装管理和质量检验规范。

本规程对机械连接质量检验提出了检验项目、检验技术要求，操作人员必须熟悉掌握。

钢筋机械连接的主要连接成分包括螺栓、螺母、螺纹节等，可采用不锈钢螺栓，严格
遵循规范的设计规定，力学参数要求按规范和技术要求执行。

另外，施工前也要确保钢筋机械连接的安装空间及其材料的性能水平；在安装钢筋机
械连接时也要确保拧紧螺栓的强度，控制钢筋、钢格栅接头的强度，以及防止构件正差和
变形等问题。

综上所述，《钢筋机械连接技术规程》（JGJ107-2016）为普通结构提供了有效的技
术指导，为保证钢结构的安全和经济效益提供有力的技术支撑。

钢筋机械连接的检验和施工要求尹廷元兰州地区大部分区域抗震设防烈度为八度，其中皋兰县、榆中县抗震设防烈度七度。

市区现浇钢筋混凝土房屋的抗震等级为一、二级，根据《混凝土结构设计规范GB50010-2002》和《高层建筑混凝土结构技术规程JGJ3-2002》规定，大部分结构设计要求大直径的钢筋采用机械连接，而钢筋机械连接技术已比较成熟，尤其在高层建筑设计中应用较为广泛，常用HRB335、HRB400级钢筋同径或异径连接，同时体现了机械连接操作简便，质量方面增加了连接强度的可靠性，消除了钢筋中心线偏移，减少了施工现场的用电量，不用气，无明火，无漏油污染，且不受钢筋肋形及其化学成份影响，全天候作业缩短了工期，方便施工并便于检测，提高了经济效益，显示了其诸多的优点。

随着施工现场钢筋机械连接的型式日趋增多，为保证钢筋接头机械连接的质量，必须要加强接头的施工现场检验与验收工作，根据《钢筋机械连接通用技术规程JGJ107-2003》的规定，并结合相关规定，对钢筋锥螺纹和直螺纹连接的质量检验，提出下列要求，钢筋的机械连接应分为三个阶段进行检验，包括加工检验、工艺检验和现场检验。

一、加工检验，锥螺纹或直螺纹的连接时，应由该技术提供单位（生产厂家）向使用单位提供工程所使用的有效型式检验报告，并符合设计性能等级的要求。

型式检验报告应有国家或省部级建设行政主管部门认可的检测机构进行检测，并按规定对各类接头按性能分级出具型式检验报告，经型式检验确定其等级后，施工现场只需要进行现场检验。

当接头质量有严重的问题，其原因不明，对定型检验结论有重大怀疑时，上级主管部门或质量监督机构可以提出重新进行型式检验要求。

生产厂家还应向使用单位提供连接套筒的出厂合格证和钢筋螺纹加工的检验记录。

检验记录是在操作者逐个外观检查合格的基础上，随机对每种规格抽查10%，且不少于10个，作外观检查后填写的螺纹加工检验记录。

二、工艺检验，就是钢筋连接开始前及施工过程中，应对每批进场钢筋和接头进行工艺检验，也是对加工件的进场验收检查。

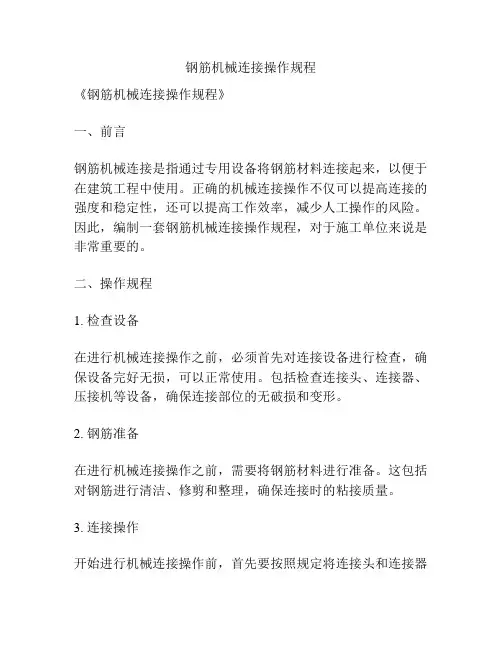

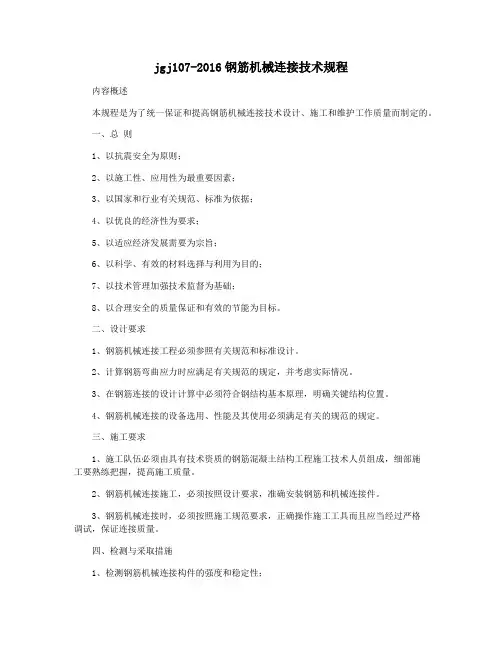

jgj107-2016钢筋机械连接技术规程内容概述本规程是为了统一保证和提高钢筋机械连接技术设计、施工和维护工作质量而制定的。

一、总则1、以抗震安全为原则；2、以施工性、应用性为最重要因素；3、以国家和行业有关规范、标准为依据；4、以优良的经济性为要求；5、以适应经济发展需要为宗旨；6、以科学、有效的材料选择与利用为目的；7、以技术管理加强技术监督为基础；8、以合理安全的质量保证和有效的节能为目标。

二、设计要求1、钢筋机械连接工程必须参照有关规范和标准设计。

2、计算钢筋弯曲应力时应满足有关规范的规定，并考虑实际情况。

3、在钢筋连接的设计计算中必须符合钢结构基本原理，明确关键结构位置。

4、钢筋机械连接的设备选用、性能及其使用必须满足有关的规范的规定。

三、施工要求1、施工队伍必须由具有技术资质的钢筋混凝土结构工程施工技术人员组成，细部施工要熟练把握，提高施工质量。

2、钢筋机械连接施工，必须按照设计要求，准确安装钢筋和机械连接件。

3、钢筋机械连接时，必须按照施工规范要求，正确操作施工工具而且应当经过严格调试，保证连接质量。

四、检测与采取措施1、检测钢筋机械连接构件的强度和稳定性；2、采用补强、更换的方法，确保钢筋机械连接的结构安全可靠；3、对钢筋机械连接结构的辅助物料（比如预应力紧固件），应按照规定检查而采取有效的防护措施；4、应定期检查构件，及时发现和更正结构不稳定或安全问题，确保结构安全可靠；5、筑养变更时，需要重新计算，重新设计机械连接，以免影响施工质量和稳定性。

五、规范的执行为了保证规范的执行，施工单位和监理单位应当按照“必要、科学、合理”的原则，按照施工前准备、施工期间和施工后三个程序，分别提出如下要求：（一）施工前准备1、准确认识机械连接及其设计图纸；2、确定进场施工物资，并签到；3、根据技术准备：正确按照设计图纸的要求测量尺寸、做好支架、搭好平台等施工准备工作；4、准备充足的施工工具及检测设备，按照施工规范要求应用施工工具，校核操作技能，保证施工的质量和可靠性。

钢筋机械连接接头质量检验 (2010。

6.16）一、钢筋机械连接检验的类型有3种类型，即型式检验、工艺检验和现场检验. 1、接头型式检验:在下列情况应进行型式检验：(1)确定接头性能等级时；（2)材料、工艺、规格进行改动时；(3）型式检验报告超过4年时。

施工单位应将配件（如套筒)提供单位的型式检验报告列入工程验收资料，并归档留存;型式检验报告标准样式见《钢筋机械连接技术规程》(JGJ107-2010)附录 B.（套筒材质为《热轧优质碳素结构园钢》GB/T699-1999）；2、工艺检验:钢筋连接工程开始前,应对不同钢筋生产厂的进场钢筋进行接头工艺检验;施工过程中，更换钢筋生产厂时，应补充进行工艺检验。

工艺检验应符合下列规定：（1）每种规格钢筋的接头试件不应少于3根；(2）每根试件的抗拉强度和3根接头试件的残余变形的平均值均应符合JGJ107-2010表3。

0。

5和表3.0.7的规定（3）接头试件在测量残余变形后可再进行抗拉强度试验,并宜按JGJ107规程附录A表A.1.3中的单向拉伸加载制度进行试验；（4)第一次工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时，允许再抽3根试件进行复检,复检仍不合格时判为工艺检验不合格。

（5）应由具备上岗资格的实际操作人员，采用相同的设备、材料，在与实际施工相同的条件下操作，制成钢筋接头，送试验室进行检验合格后方可实施钢筋连接施工作业。

3、现场检验（接头抽样):应进行外观质量和接头力学性能检验，机械连接接头每500个为一检验批，不足时也为一批。

二、钢筋机械连接接头的质量跟踪1、接头的等级（以HRB335为例,σs＝335,σb＝455）接头应根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性能的差异,分为下列三个性能等级：Ⅰ级：接头抗拉强度等于被连接钢筋的实际拉断强度(当试件断于钢筋母材时，表明接头已满足规定要求)或不小于1。

10倍钢筋抗拉强度标准值(455×1.10＝50。

《钢筋机械连接通用技术规程》jgj107-2016介绍如下：
《钢筋机械连接通用技术规程》(JGJ107-2016) 是中国建设部制定的一项有关钢筋机械连接的规范性文件，其主要内容包括以下方面：
1.适用范围：本规程适用于普通钢筋机械连接和带肋钢筋机械连接，不适用于不锈钢、
耐蚀钢、钢板、带筋网板等特种钢筋的连接。

2.定义：规定了钢筋机械连接的相关定义，包括机械连接、螺纹连接、锚固长度、拔
出试验等。

3.材料和配件要求：规定了钢筋机械连接所用的钢筋、连接套管、螺纹套筒等材料和
配件的质量要求。

4.连接方式和工艺：规定了钢筋机械连接的连接方式和工艺，包括螺纹加工、套管安
装、连接装置组装等步骤。

5.检验和试验：规定了钢筋机械连接的检验和试验要求，包括连接构件的尺寸和外观
质量检验、拔出试验等。

6.施工要求：规定了钢筋机械连接施工的要求，包括连接工艺控制、连接长度、连接
间距、连接方向等。

7.质量评定：规定了钢筋机械连接的质量评定方法，包括连接质量分类、合格率等。

该规范的实施能够保证钢筋机械连接的质量和可靠性，提高钢筋混凝土结构的抗震性能，保障建筑物的安全性。

钢筋机械连接方案一、质量要求①钢筋连接A、主控项目：纵向受力钢筋的连接方式应符合设计要求。

检查数量：全数检查。

检验方法：观察。

在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ 107的规定抽取钢筋机械连接接头作力学性能检验，其质量应符合有关规程的规定。

检查数量：按有关规程确定。

检验方法：检查产品合格证、接头力学性能试验报告。

B、一般项目钢筋的接头宜设置在受力较小处。

同一纵向受力钢筋不宜设置两个或两个以上接头。

接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

检查数量：全数检查。

检验方法：观察，钢尺检查。

在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ 107的规定对钢筋机械连接接头的外观进行检查，其质量应符合有关规程的规定。

检查数量：全数检查。

检验方法：观察。

当受力钢筋采用机械连接接头时，设置在同一构件内的接头宜相互错开。

纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。

同一连接区段内，纵向受力钢筋机械连接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。

同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；设计无具体要求时，应符合下列规定：在受拉区不大于50％；.接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不大于50％；直接承受动力荷载的结构构什中，不采用焊接接头；当采用机械连接接头时，不大于50％。

检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10％，且不少于3件；对墙和板，应按有代表性的自然间抽查10％，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10％，且均不少于3面。

检验方法：观察，钢尺检查。

9-6 钢筋机械连接钢筋机械连接是指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

这类连接方法是我国近10年来陆续发展起来的，它具有以下优点：接头质量稳定可靠，不受钢筋化学成分的影响，人为因素的影响也小；操作简便，施工速度快，且不受气候条件影响；无污染、无火灾隐患，施工安全等。

在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景。

9-6-1 一般规定钢筋机械连接方法分类及适用范围，见表9-56。

钢筋机械连接接头的设计、应用与验收应符合行业标准《钢筋机械连接通用技术规程》（JGJ 107-96）和各种机械连接接头技术规程的规定。

钢筋机械连接方法分类及适用范围表9-56钢筋机械连接接头，应根据静力单向拉伸性能以及高应力和大变形条件下反复拉、压性能的差异，分为下列三个性能等级。

A级：接头抗拉强度达到或超过母材抗拉强度标准值，并具有高延性及反复拉压性能。

B级：接头抗拉强度达到或超过母材屈服强度标准值的1.35倍，具有一定的延性及反复拉压性能。

C级：接头仅承受压力。

A、B、C级的接头性能，应符合表9-57的规定。

钢筋机械接头性能检验指标表9-57钢筋机械连接（JGJ 107-96）的符号意义如下：对直接承受动力荷载的结构，其接头应满足设计要求的抗疲劳性能。

当无专门要求时，对连接HRB335（HRB400）级钢筋的接头，其疲劳性能应能经受应力幅为100N/mm2，上限应力为180（190）N/mm2的200万次循环加载。

1998年对JGJ 107-96规程进行局部修订。

主要修订内容有2项：①增加了SA级，其强度指标为或1.15f tk；②取消了原割线模量指标，改用接头试件加载至0.6f yk后，残余变形小于0.1mm。

接头性能等级的选定，应符合下列规定：（1）混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位，应采用A级接头；（2）混凝土结构中钢筋受力小或对接头延性要求不高的部位，可采用B级接头；（3）非抗震设防和不承受动力荷载的混凝土结构中钢筋只承受压力的部位，可采用C级接头。

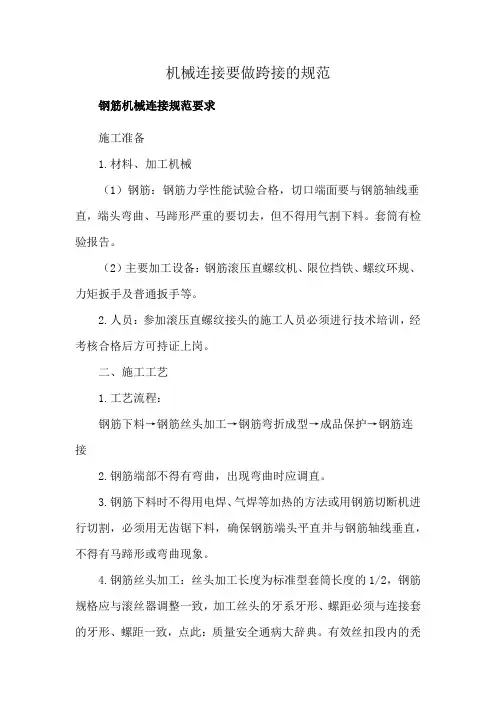

机械连接要做跨接的规范钢筋机械连接规范要求施工准备1.材料、加工机械（1）钢筋：钢筋力学性能试验合格，切口端面要与钢筋轴线垂直，端头弯曲、马蹄形严重的要切去，但不得用气割下料。

套筒有检验报告。

（2）主要加工设备：钢筋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手及普通扳手等。

2.人员：参加滚压直螺纹接头的施工人员必须进行技术培训，经考核合格后方可持证上岗。

二、施工工艺1.工艺流程：钢筋下料→钢筋丝头加工→钢筋弯折成型→成品保护→钢筋连接2.钢筋端部不得有弯曲，出现弯曲时应调直。

3.钢筋下料时不得用电焊、气焊等加热的方法或用钢筋切断机进行切割，必须用无齿锯下料，确保钢筋端头平直并与钢筋轴线垂直，不得有马蹄形或弯曲现象。

4.钢筋丝头加工：丝头加工长度为标准型套筒长度的1/2，钢筋规格应与滚丝器调整一致，加工丝头的牙系牙形、螺距必须与连接套的牙形、螺距一致，点此：质量安全通病大辞典。

有效丝扣段内的秃牙部分累计长度小于一扣的周长，在直螺纹滚轧机上按设计的螺距、进刀长度等参数滚轧出钢筋直螺纹丝头，并用相应的环规和丝头卡扳检测合格。

钢筋滚轧螺纹加工时，采用水溶性切削润滑液，不得使用油性切削液，且不得在没有润滑液的情况下加工。

6.钢筋丝头加工完毕后，应立即带上保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头，按要求在指定地点码放整齐，并标识清楚钢筋规格。

7.钢筋的连接时将密封盖保护帽回收，并且丝头与套筒要保持干净。

8.所选用的钢筋与套筒规格必须一致。

9.用扳手将钢筋与直螺纹套筒拧紧，使两钢筋丝头接头在套筒中央位置相互顶紧，钢筋丝头上应有两道标记线，钢筋连接时，应在丝头处作出钢筋进入套筒内的长度标记，便于检查验收。

10.当丝头加工完毕后，进行钢筋弯折段的加工。

11.依据钢筋翻样单及现场实际情况，将需进行弯折的钢筋加工成型，保证弯折的高度及弯折端头的平直。

12.弯折加工时，注意保护好丝头，套好套筒。
