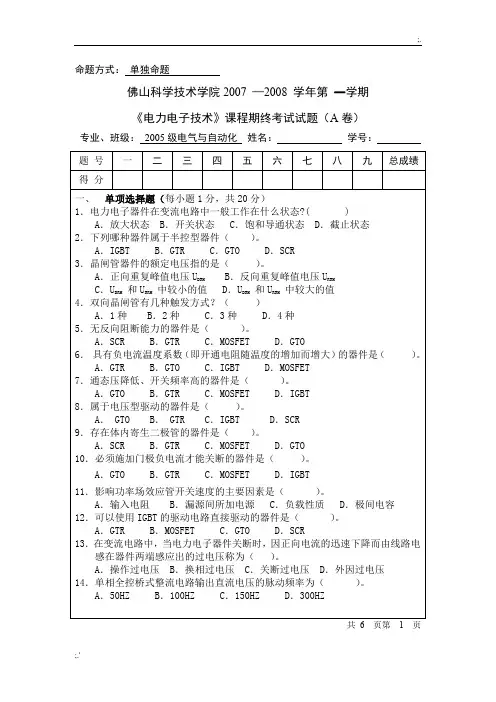

07级电力电子技术考试试题(A卷)

电力电子技术试卷及答案文章中没有明显有问题的段落，因此不需要删除。

一、填空题1、实现有源逆变的条件为控制电压和电流。

2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、反组状态、正反组状态、反正组状态。

3、在有环流反并联可逆系统中，环流指的是只流经一个逆变器而不流经负载的电流。

为了减小环流，一般采用αβ状态控制方式。

4、有源逆变指的是把直流电能转变成交流电能后送给负载。

5、给晶闸管阳极加上一定的电压，同时在门极加上足够的电流脉冲，晶闸管才能导通。

6、当负载为大电感负载时，如不加续流二极管时，在电路中出现触发脉冲丢失时会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为100Hz；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为200Hz；这说明三相全控桥整流电路的纹波系数比三相半波可控整流电路要小。

8、造成逆变失败的原因有过电压、过电流、过温度等几种。

9、提高可控整流电路的功率因数的措施有并联电容、谐振电路、直流侧串联电感和直流侧串联电容等四种。

10、晶闸管在触发开通过程中，当阳极电流小于保持电流时，如去掉脉冲，晶闸管又会关断。

二、选择题1、答案为D。

两对晶闸管的触发脉冲应相差120度。

2、答案为B。

当α=60度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态。

3、答案为B。

通常在晶闸管触发电路中，若改变控制电压的大小时，输出脉冲相位会产生移动，达到移相控制的目的。

4、答案为B。

三相半控桥可控整流电路可以实现有源逆变。

5、答案为A。

逆变角βXXX选取在30~35度时，系统工作才可靠。

三、问答题1、逆变失败是指逆变电路不能正常地将直流电能转换为交流电能，或者转换效率很低，无法满足负载的需求。

造成逆变失败的原因有过电压、过电流、过温度等几种。

例如，过电压会导致晶闸管损坏，过电流会导致晶闸管烧毁，过温度会导致晶闸管失效等。

电力电子技术练习题库+参考答案一、判断题（共100题，每题1分，共100分）1.单相半波可控整流电路电阻负载上电压与电流的波形形状相同。

（）A、正确B、错误正确答案：A2.当晶闸管承受反向电压时，不论门极是否有触发电流晶闸管都不会导通。

（）A、正确B、错误正确答案：A3.降压斩波电路滤波电容C的容量足够大，则输出的电压Uo为常数。

（）A、正确B、错误正确答案：A4.电力电子技术研究的对象是电力电子器件的应用、电力电子电路的电能变换原理和电力电子装置的开发与应用。

（）A、正确B、错误正确答案：A5.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。

（）A、正确B、错误正确答案：A6.无源逆变电路，是把直流电能逆变成交流电能，送给电网（）A、正确B、错误正确答案：B7.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A8.斩波电路具有效率高、体积小、重量轻、成本低等优点。

（）A、正确B、错误正确答案：A9.无源逆变指的是把直流电能转变成交流电能回送给电网。

（）A、正确B、错误正确答案：B10.GTO的结构与普通晶闸管相似，也为PNPN四层半导体三端元件。

（）A、正确B、错误正确答案：A11.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B12.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A13.触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法，目前采用较多的是双窄脉冲触发方法。

（）A、正确B、错误正确答案：A14.晶闸管的不重复峰值电压为额定电压。

（）A、正确B、错误正确答案：B15.电子技术包括信息电子技术和电力电子技术两大分支。

（）A、正确B、错误正确答案：A16.降压斩波电路斩波开关关断时，电感充电。

（）B、错误正确答案：B17.三相半波可控整流电路，是三相可控整流电路最基本的组成形式。

（）A、正确B、错误正确答案：A18.触发脉冲必须具有足够的功率。

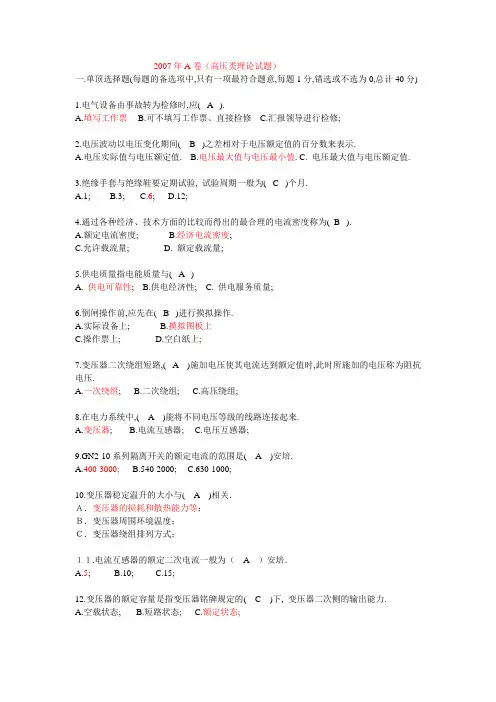

2007年A卷（高压类理论试题）一.单顶选择题(每题的备选项中,只有一项最符合题意,每题1分,错选或不选为0,总计40分)1.电气设备由事故转为检修时,应( A ).A.填写工作票B.可不填写工作票、直接检修C.汇报领导进行检修;2.电压波动以电压变化期间( B )之差相对于电压额定值的百分数来表示.A.电压实际值与电压额定值.B.电压最大值与电压最小值.C. 电压最大值与电压额定值.3.绝缘手套与绝缘鞋要定期试验, 试验周期一般为( C )个月.A.1;B.3;C.6;D.12;4.通过各种经济、技术方面的比较而得出的最合理的电流密度称为( B ).A.额定电流密度;B.经济电流密度;C.允许载流量;D. 额定载流量;5.供电质量指电能质量与( A )A. 供电可靠性;B.供电经济性;C. 供电服务质量;6.倒闸操作前,应先在( B )进行摸拟操作.A.实际设备上;B.摸拟图板上C.操作票上;D.空白纸上;7.变压器二次绕组短路,( A )施加电压使其电流达到额定值时,此时所施加的电压称为阻抗电压.A.一次绕组;B.二次绕组;C.高压绕组;8.在电力系统中,( A )能将不同电压等级的线路连接起来.A.变压器;B.电流互感器;C.电压互感器;9.GN2-10系列隔离开关的额定电流的范围是( A )安培.A.400-3000;B.540-2000;C.630-1000;10.变压器稳定温升的大小与( A )相关．Ａ．变压器的损耗和散热能力等；Ｂ．变压器周围环境温度；Ｃ．变压器绕组排列方式；１１.电流互感器的额定二次电流一般为（ A ）安培．A.5;B.10;C.15;12.变压器的额定容量是指变压器铭牌规定的( C )下, 变压器二次侧的输出能力.A.空载状态;B.短路状态;C.额定状态;13.工作票执行过程中,如需扩大工作任务,必须由工作负责人通过( A )在工作票上增填工作项目.A.工作许可人;B.运行值班人C.工作票签发人;D.工作班成员14.变压器的调压方式分为有载调压和( B ).A.有励磁调压;B.无励磁调压;C.带电调压;15.高压电力电缆中,保护电缆不受外界杂质和水分的侵入防止外力直接损坏电缆的为（ D )．Ａ．线芯（导体）；Ｂ．绝缘层；Ｃ．屏蔽层；Ｄ．保护层；１６．有些电容器设有放电电阻，当电容器与电网断开后，能够通过放电电阻，一般情况下１０分钟后，电容器残压可降至（ B ）伏以下。

《电力电子技术》试卷A一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是 MOSFET 和GTR的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。

6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采控用控制角α大于β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种。

二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。

（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。

（×）3、晶闸管串联使用时，必须注意均流问题。

（×）4、逆变角太大会造成逆变失败。

（×）5、并联谐振逆变器必须是略呈电容性电路。

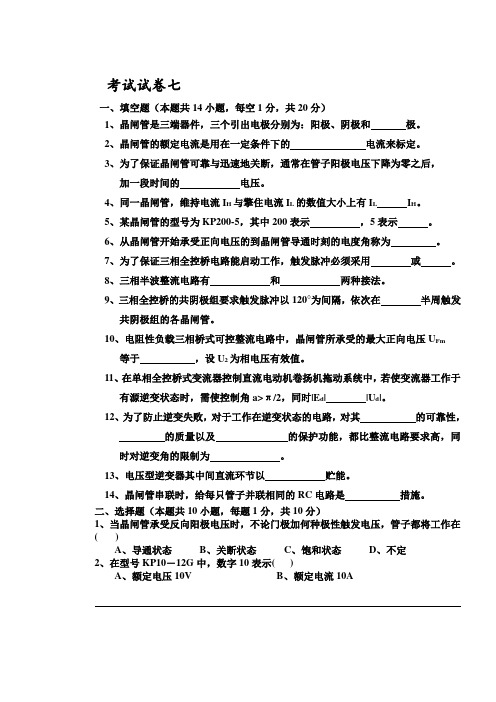

考试试卷七一、填空题（本题共14小题，每空1分，共20分）1、晶闸管是三端器件，三个引出电极分别为：阳极、阴极和极。

2、晶闸管的额定电流是用在一定条件下的电流来标定。

3、为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的电压。

4、同一晶闸管，维持电流I H与擎住电流I L的数值大小上有I L I H。

5、某晶闸管的型号为KP200-5，其中200表示，5表示。

6、从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为。

7、为了保证三相全控桥电路能启动工作，触发脉冲必须采用或。

8、三相半波整流电路有和两种接法。

9、三相全控桥的共阴极组要求触发脉冲以120°为间隔，依次在半周触发共阴极组的各晶闸管。

10、电阻性负载三相桥式可控整流电路中，晶闸管所承受的最大正向电压U Fm等于，设U2为相电压有效值。

11、在单相全控桥式变流器控制直流电动机卷扬机拖动系统中，若使变流器工作于有源逆变状态时，需使控制角a>π/2，同时|E d| |U d|。

12、为了防止逆变失败，对于工作在逆变状态的电路，对其的可靠性，的质量以及的保护功能，都比整流电路要求高，同时对逆变角的限制为。

13、电压型逆变器其中间直流环节以贮能。

14、晶闸管串联时，给每只管子并联相同的RC电路是措施。

二、选择题（本题共10小题，每题1分，共10分）1、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A、导通状态B、关断状态C、饱和状态D、不定2、在型号KP10－12G中，数字10表示( )A、额定电压10VB、额定电流10AC、额定电压1000VD、额定电流100A3、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A、90°B、120°C、150°D、180°4、三相半波可控整流电路的自然换相点是( )A、交流相电压的过零点B、本相相电压与相邻相电压正半周的交点处C、比三相不控整流电路的自然换相点超前30°D、比三相不控整流电路的自然换相点滞后60°5、在晶闸管三相桥式可控整流电路电流断续时的机械特性中，当α( )时，所有不同控制角的特性曲线实际空载转速均相同。

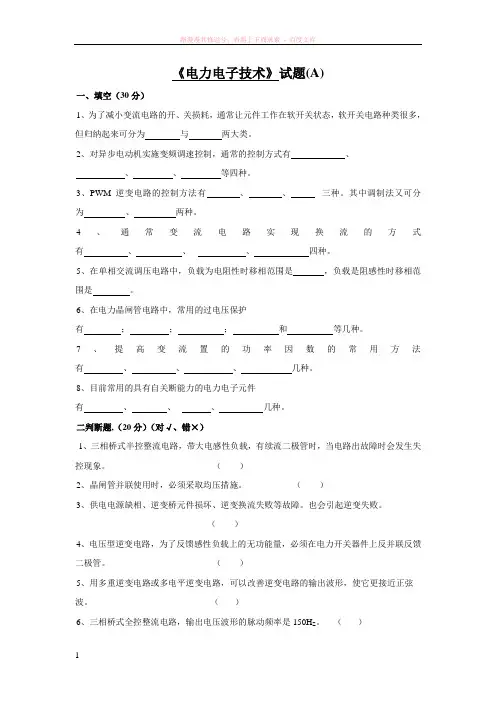

《电力电子技术》试题(A)一、填空（30分）1、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为与两大类。

2、对异步电动机实施变频调速控制，通常的控制方式有、、、等四种。

3、PWM逆变电路的控制方法有、、三种。

其中调制法又可分为、两种。

4、通常变流电路实现换流的方式有、、、四种。

5、在单相交流调压电路中，负载为电阻性时移相范围是，负载是阻感性时移相范围是。

6、在电力晶闸管电路中，常用的过电压保护有；；；和等几种。

7、提高变流置的功率因数的常用方法有、、、几种。

8、目前常用的具有自关断能力的电力电子元件有、、、几种。

二判断题,（20分）（对√、错×）1、三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。

（）2、晶闸管并联使用时，必须采取均压措施。

（）3、供电电源缺相、逆变桥元件损坏、逆变换流失败等故障。

也会引起逆变失败。

（）4、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。

（）5、用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。

（）6、三相桥式全控整流电路，输出电压波形的脉动频率是150H Z。

（）7、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。

（）8、在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。

（）9、提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。

（）10、无源逆变电路，是把直流电能逆变成交流电能，送给电网，（）三、选择题（10分）1、在下面几种电路中，不能实现有源逆变的电路有哪几种。

A、三相半波可控整流电路。

B、三相半控整流桥电路。

C、单相全控桥接续流二极管电路。

D、单相半控桥整流电路。

2、在有源逆变电路中，逆变角β的移相范围应选为最好。

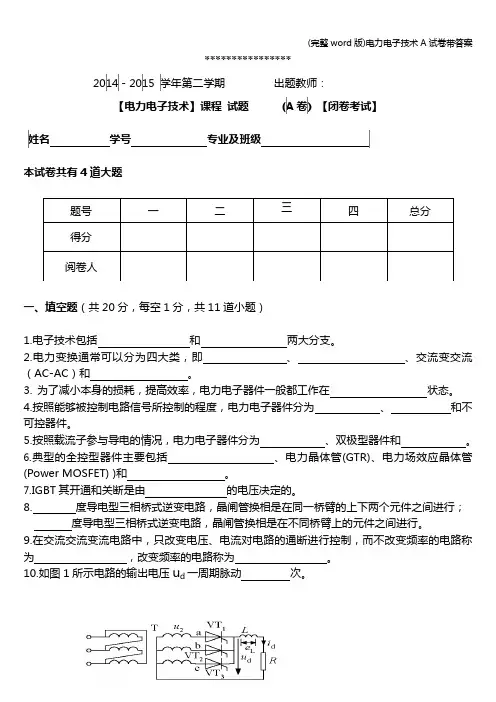

****************2014－2015 学年第二学期出题教师：【电力电子技术】课程试题(A卷) 【闭卷考试】姓名学号专业及班级本试卷共有4道大题题号一二三四总分得分阅卷人一、填空题（共20分，每空1分，共11道小题）1.电子技术包括和两大分支。

2.电力变换通常可以分为四大类，即、、交流变交流（AC-AC）和。

3.为了减小本身的损耗，提高效率，电力电子器件一般都工作在状态。

4.按照能够被控制电路信号所控制的程度，电力电子器件分为、和不可控器件。

5.按照载流子参与导电的情况，电力电子器件分为、双极型器件和。

6.典型的全控型器件主要包括、电力晶体管(GTR)、电力场效应晶体管(Power MOSFET) )和。

7.IGBT其开通和关断是由的电压决定的。

8. 度导电型三相桥式逆变电路，晶闸管换相是在同一桥臂的上下两个元件之间进行；度导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行。

9.在交流交流变流电路中，只改变电压、电流对电路的通断进行控制，而不改变频率的电路称为，改变频率的电路称为。

10.如图1所示电路的输出电压u d一周期脉动次。

图111.除相位控制和斩波控制的交流电力控制电路外，还有以交流电源周波数为控制单位的电路以及对电路通断进行控制的。

二、选择题（满分20分，每小题2分，共10道小题）1. 对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差度。

A.60B. 180C. 1202. 晶闸管属于。

A.不可控器件B. 全控器件C.半控器件3. 下列变压器漏抗对整流电路的影响中正确的是。

A.输出电压平均值增加B.整流电路的工作状态减少C.晶闸管的di/dt增大D.换相时晶闸管电压出现缺口4. 下列电路中，存在变压器直流磁化问题的有。

A.单相全控桥整流电路B.单相全波可控整流电路C.三相全控桥整流电路D.三相半波可控整流电路5. 带阻感负载的单相交流调压电路中，稳态时α的移相范围为。

2010-2011学年第一学期A 卷参考答案一、 填空题（共26分）1、5 （2分） 20 （2分） -25 （2分）2、负载 （2分） 电源 （2分）3、10 （2分） 5 （2分）4、250 （2分）6、静态工作点选择不合适 （2分） 信号过大 （2分）7、122 （2分） 1 （2分） 173 （2分）二、 计算题（共74分） 1、U=10VU 112分2分2分22100OC U R 18(V)OCU （2分）24R R Ω （2分）1012(A)OC U I R R （2分）2、2R 与电容C 并联，电阻2R 两端的电压u 等于电容C 两端的电压C u在0t ，2112(0)2(V)C R u U R R （2分）根据换路定则，初始值(0)(0)2(V)C C u u （2分）稳态值C u (∞)221210(V)3R U R R （2分）时间常数3121212(//)2*10()R R R R CCs R R τ （2分）则根据三要素公式可得，C C u u u (∞)[(0)C C u u (∞)]te τ500104()V 33te （4分）3、220U ⋅=∠00V ，1I ⋅=045A ，211I ⋅=∠090AI II 1...则11I ⋅=∠00A各仪表的读数均为有效值，则电压表读数为220V （1分）电流表读数为11A （2分）电流表1读数为（1分）电流表2读数为11A 。

（1分）21U I C ω，则21159()C I F Uμω （2分）1()U R j L I ⋅⋅=+ω，则1010Rj L j ω （2分）10R Ω （1分）100.0318(H)L ω（2分）4、（1）A D 、B D 同时导通，12A BI I I 331*10*9*10*A AV I I （2分）则0.26()ABI I mA ，0.53()ImA （2分）（1分）（2）A D 先导通，然后B D 也导通ABI I I39*10* 4.74()YV IV331*109*10*BB V I I331*109*10*AAV I I （4分）则0.41()AI mA ，0.21()BI mA ，0.62()ImA （2分）（1分）5、假设两个输入端输入信号分别为1i u 和2i u ，两个输出端电位分别为1o u 和2o u ，则由虚短、虚断可得各点电位如下图所示：+-u ou u （3分）12ii i u u u （1分） 12oo o u u u （1分）由虚断可知，流过1R 、2R 、3R 的电流相等 （1分）则12123123i i o o u u u u R R R R ，即12333(V)oiR R R u u R （4分）39*10* 5.59()YV IV6、（1）2124()B BCCB B R V U V R R （1分）''' 1.7()B BECEE EV U I I mA R R （1分）0.045()CBI I mA β（1分）'''() 5.2(V)CECC CE E CU U R R R I （1分）（2）.+-..+-.o. （4分）（3）26200(1)0.79beEr k I βΩ （2分）''''[(1)]i be b Ee be Eb U r I R I r R I ⋅⋅⋅⋅=+=++β (//)(//)o C L c C L b U R R I R R I ⋅⋅⋅=-=-β则''(//)6.63(1)o C L u be EiU R R A r R U ⋅⋅==-=-++ββ （3分）''12////[(1)]3.74iB B beE r R R r R k Ωβ （2分）2oCr R k Ω （1分）。

〈电力电子技术〉试卷（ A）（100分）自控 03- ＿＿班姓名：＿＿＿＿＿学号：＿＿成绩：＿＿＿＿一、填空题（ 10小题、每题 3分，共 30分）1. 依据驱动电路加在电力电子器件控制端和公共端之间信号的性质，能够将电力电子器件（电力二极管除外）分为__________驱动性（如 __________）和 __________驱动性（如 _______________）2. 三相桥式全控整流电路带电阻负载时触发角的移相范围是________；三相桥式全控整流电路带阻感负载时且电感值足够大，触发角的移相范围是________。

3.两类电力变换器往常分为四大类，即沟通变直流、___________________、__________________和 __________________。

4.一般电力电子装置均采纳几种过电流保护举措，以提升保护的靠谱性和合理性，往常采纳 _____________________作为第一保护举措。

5. 使晶闸管导通的基本条件是：1）晶闸管蒙受正向；2）在门极上施加。

使晶闸管保持导通所必要的最小电流叫 __________________。

6.从晶闸管开始蒙受正朝阳极电压起到施加触发脉冲止的电角度称为________________，用α 表示，也称 ________________________，晶闸管在一个电源周期中处于通态的电角度称为 ______________，用θ表示。

7.升压斩波电路能使输出电压高于电源电压的重点原由有两个：一是 _________储能以后拥有使电压泵升的作用，二是 ___________可将输出电压保持住。

8.因为电力电子器件办理的电功率较大，为了减少器件的消耗，提升效率，电力电子器件一般工作在 ____________状态。

9.电力电子器件在开关过程中一般会产生电磁噪声，为了防止噪声对人耳产生刺激，能够使开关频次大于人耳的听觉极限频次，即开关频次高于 ___________。

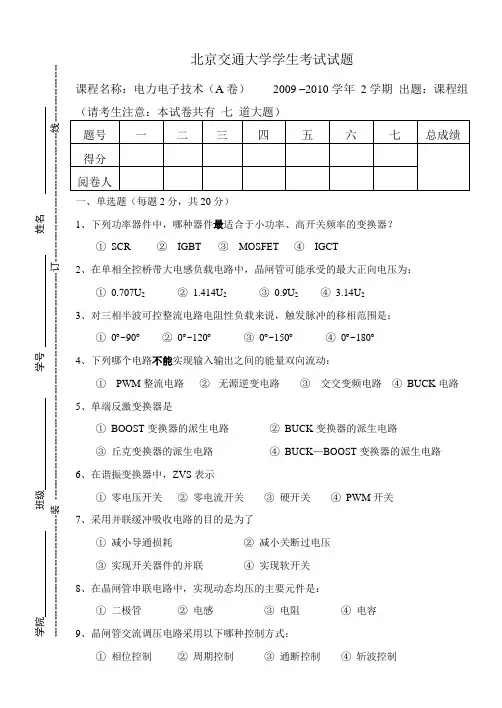

北京交通大学学生考试试题课程名称：电力电子技术（A 卷） 2009 –2010学年 2学期 出题：课程组一、单选题（每题2分，共20分）1、下列功率器件中，哪种器件最适合于小功率、高开关频率的变换器？① SCR② IGBT③ MOSFET ④ IGCT2、在单相全控桥带大电感负载电路中，晶闸管可能承受的最大正向电压为：① 0.707U 2② 1.414U 2③ 0.9U 2④ 3.14U 23、对三相半波可控整流电路电阻性负载来说，触发脉冲的移相范围是：① 0︒~90︒② 0︒~120︒③ 0︒~150︒ ④ 0︒~180︒4、下列哪个电路不能实现输入输出之间的能量双向流动：① PWM 整流电路 ② 无源逆变电路 ③ 交交变频电路 ④ BUCK 电路5、单端反激变换器是① BOOST 变换器的派生电路 ② BUCK 变换器的派生电路③ 丘克变换器的派生电路 ④ BUCK —BOOST 变换器的派生电路6、在谐振变换器中，ZVS 表示① 零电压开关② 零电流开关③ 硬开关 ④ PWM 开关 7、采用并联缓冲吸收电路的目的是为了① 减小导通损耗 ② 减小关断过电压 ③ 实现开关器件的并联 ④ 实现软开关 8、在晶闸管串联电路中，实现动态均压的主要元件是：① 二极管② 电感③ 电阻 ④ 电容9、晶闸管交流调压电路采用以下哪种控制方式：① 相位控制② 周期控制③ 通断控制 ④ 斩波控制学院 班级 学号 姓名 ------------------------------------装 -------------------------------------------------------------------订--------------------------------------线-----------------10、在下列哪个电路中采用晶闸管时，需要加入强迫关断电路：①相控整流电路②有源逆变电路③无源逆变电路④交交变频电路二、判断题，正确的划“√”，不正确的划“×”（每题2分，共10分）（注意：本题共有5个小题。

电力电子技术练习题库及参考答案一、判断题（共100题，每题1分，共100分）1.斩波电路中斩波开关不能用晶闸管来实现。

（×）A、正确B、错误正确答案：B2.GTO制成逆导型，能够承受反向电压。

（）A、正确B、错误正确答案：B3.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B4.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B5.提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。

（）A、正确B、错误正确答案：A6.电力电子电路只能实现电能的变换，而不能实现电能的控制。

（）A、正确B、错误正确答案：B7.为减少自身损耗，提高效率，电力电子器件一般都工作在开关状态。

（）A、正确B、错误正确答案：A8.直流变换电路多用于牵引调速。

（）A、正确B、错误正确答案：A9.变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。

（）A、正确B、错误正确答案：A10.三相半波可控整流电路也必需要采用双窄脉冲触发。

（）A、正确B、错误正确答案：B11.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A12.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B13.当晶闸管承受反向电压时，不论门极是否有触发电流晶闸管都不会导通。

（）A、正确B、错误正确答案：A14.降压斩波电路滤波电容C的容量足够大，则输出的电压Uo为常数。

（）A、正确B、错误正确答案：A15.有源逆变指的是把直流电能转变成交流电能送给负载。

（）A、正确B、错误正确答案：B16.三相半波可控整流电路，是三相可控整流电路最基本的组成形式。

（）A、正确B、错误正确答案：A17.GTO的缺点是电流关断增益很小。

（）A、正确B、错误正确答案：A18.β反映基极电流对集电极电流的控制力。

（）A、正确B、错误正确答案：A19.降压斩波电路运行情况只有一种：电感电流连续模式。

广东工业大学试卷用纸，第 1 页 共 6 页广东工业大学试卷用纸，第 3 页共 6 页广东工业大学试卷用纸，第 4 页 共 6 页1. 答：转换器的名称对应如下：DC →DC ：斩波器或脉宽调制变换器。

DC →AC ：逆变器 AC →AC ：变频器 AC →DC ：整流器2．答：整流电路多重化的主要目的是：（1）在采用相同的器件时可以达到更大的功率。

（2）可以减少交流侧输入电流的谐波或提高功率因数。

3．答：单相全控整流电路并接蓄流二极管是为了使交流电压进入负半周时，由蓄流二极管蓄流，使晶闸管关断，提高整流输出电压的平均值。

4．答：将一个任意正弦波电压分成N 等份，并把该任意波曲线每一等份所包围的面积都用一个与其面积相等的等幅矩形脉冲来代替，且矩形脉冲的中点与相应任意波等份的中点重合，得到一系列按照正弦规律变化而和正弦波等效的波形,这就是SPWM 波形。

SPWM 控制就是利用脉冲对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替所需要的正弦波形。

5．答：零电压开关：使开关在开通或关断时开关处两端电压为零，则开关开通或关断时就不会产生损耗和噪音。

零电流开关：使开关在开通或关断时流过开关两端的电流为零，则开关开通或关断时就不会产生损耗和噪音。

二 1.升压斩波电路。

2.假设电路中电感L 值很大,电容C 值也很大。

当V 处于通态时，电源E 向电感L 充电，充电电流基本恒定为i 1，同时电容C 上的电压向负载R 供电，因为C 值很大，基本保持输出电压U 0为恒值，记为U 0。

当电路工作于稳态时，一个工作周期T 中电感L 积蓄的能量与释放的能量相等。

3. 设V 处于通态时的时间为T on ,此阶段电感L 上积蓄的能量为EI 1T on ，设V 处于断态的时间为T off ,则此期间电感L 释放的能量为（U 0-E ）I 1T off ，可知，EI 1T on =（U 0-E ）I 1T off 化简得E T T E T T T U offoffoffON =+=0 三. 解：αωωπαπαπcos 34.2)(sin 63/122323U t td U U d ==⎰++ 因为=2U 220V ，060=αU d =2.3460cos 2U =257.4VA VR U I d d d 7.25104.257=Ω==A I I d dT 6.831==广东工业大学试卷用纸，第 5 页 共 6 页A I I dT T 9.431==u d 、i VT1、u VT1波形图如下所示：四.解： (1) 负载功率因数角ϕ：414.310105023ππωϕ=⨯⨯⨯==-arctg R Larctg (2) 当晶闸管的导通角θ=1350，负载功率因数角ϕ=450时, 由ϕθϕαϕθαtan )sin()sin(--=-+e可得晶闸管的开通角α=86.40（3）当晶闸管的开通角α=86.40时,负载电压有效值u 0为广东工业大学试卷用纸，第 6 页 共 6 页5.151)]22sin(2[sin 1)()sin 2(11210=+-+==⎰+θααππθωωπθααu t d t u u (V)五 (20分，每小题5分)某一SPWM 逆变电路如下图所示。

南京理工大学继续教育学院试卷12电气工程及自动化专业级第学期姓名学号成绩
高卫斌2012年5 月28日
南 京 理 工 大 学 继续教育学院 试卷12电气工程及自动化 专业 级 第 学期 姓名 学号 成绩
高卫斌 2012年5 月28日
E t T U off
=
0α的增，_
（ √ ）
图1
充电，设充电电流为I ，L 值很大，I 基本恒定，同时电容基本不变，设V 处于通态的时间为t on ，在t on 时间内，电感与L 同时向电容充电，并向负载R 提供能量。

设
南 京 理 工 大 学 继续教育学院 试卷12电气工程及自动化 专业 级 第 学期 姓名 学号 成绩
高卫斌 2012年5 月28日
（2）αcos 9.0U U =
南 京 理 工 大 学 继续教育学院 试卷12电气工程及自动化 专业 级 第 学期 姓名 学号 成绩
高卫斌 2012年5 月28日
图3
（1分）
（1分）
（1分） （1分） （2分）
（1分）
（1分）
（2分）。

电力电子技术考试卷《电力电子技术》试卷（A ） 第 3页（共 4 页）XX 大学2015-2016 学年第 2 学期《电力电子技术》课程考试试卷（A ）一、填空题(每空1分，共25分) 1. 电力电子技术的诞生是以1957年美国通用电气公司研制出第一个________为标志题号一 二 三 四 总分 分值25 10 35 30 100 得分得分评卷人的。

2.电力电子器件同信息电子器件相比具有____________、____________、_____________和____________四个特征。

3.普通晶闸管的额定电流用________标定，而双向晶闸管的额定电流用有效值标定。

4.直流斩波电路中，所谓导通占空比α是指__________和__________的比值。

5. 电力电子技术的核心是__________。

6. TSC是指___________，其运行时选择晶闸管投入时刻的原则是____________。

7.把直流电变成交流电的过程称为逆变，逆变电路交流侧接有电源时称为《电力电子技术》试卷（A）第 3页（共 4 页）__________；交流侧直接与负载连接时，称为__________。

8.__________控制就是对脉冲宽度进行调制的技术，即通过对一系列脉冲的宽度进行调制，来等效地获得所需要的波形，其控制技术的理论基础是__________。

生成所需等效波形的方法主要有__________、__________和跟踪控制方法。

9.使开关开通前其两端电压为零，这种开关称为__________；使开关关断前其电流为零，这种开关称为__________。

10. 根据软开关技术发展的历程可以将软开关电路可以分为__________、__________和__________三类。

11.UPS是指__________。

《电力电子技术》试卷（A）第 3页（共 4 页）《电力电子技术》试卷（A ） 第 3页（共 4 页）12.三相桥式整流电路是两组三相半波整流电路的__________，而双反星整流电路则是两组三相半波整流电路的__________，且后者需用平衡电抗器。

一、填空题（本题满分15分，每空1分）1、门极可关断晶闸管（GTO）和电力晶体管（GTR）均属于全（电流）控制型器件。

2、在晶闸管额定电流的定义中，通态平均电流I VT(A V)与同一定义条件下的有效值I VT之间的关系是I VT= 1.57 I VT(A V)。

3、三相桥式全控整流电路中6个晶闸管的触发脉冲按VT1-VT2-VT3-VT4-VT5-VT6的顺序触发，相位依次差60度；共阴极组VT1、VT3、VT5的触发脉冲依次差120度。

4、有源逆变电路是把逆变电路的交流侧接到电网上，把直流电逆变成同频率的交流反送到电网去。

无源逆变电路的交流侧直接接到负载，将直流电逆变成某一频率或可变频率的交流电供给负载。

5、直流斩波电路中常用的控制模式是PWM控制方式。

6、升降压斩波电路呈现降压状态的条件为0<α<1/2 。

7、根据输入直流电源特点，逆变电路分为电压型和电流型逆变电路。

8、适用于全控型器件的换流方式是器件换流，由换流电路内电容直接提供换流电压的换流方式称为负载换流。

9、间接交流变流电路主要分两类，一类是输出电压和频率均可变的交直交变频电路，主要用作变频器。

另一类是输出交流电压大小和频率均不变的恒压恒频变流电路，主要用作不间断电源。

间接直流变流电路主要用作开关电源。

二、简答题：（本题满分30分，每小题5分）1、晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？答：使晶闸管导通的条件是晶闸管承受正向电压且门极有触发电流。

（3分）关断的条件：使流过晶闸管的电流减小至某个小的数值即维持电流I H以下。

（2分）2、交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？答：交流调压电路和交流调功电路的电路形式完全相同，二者的区别在于控制方式不同。

（1分）交流调压电路是在交流电源的每个周期对输出电压波形进行控制。

（1分）而交流调功电路是将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。

北京交通大学学生考试试题课程名称：电力电子技术（A卷）2009 –2010学年2学期出题：课程组一、单选题（每题2分，共20分）1、下列功率器件中，哪种器件最适合于小功率、高开关频率的变换器？①SCR ②IGBT ③MOSFET ④IGCT2、在单相全控桥带大电感负载电路中，晶闸管可能承受的最大正向电压为：①0.707U2②1.414U2③0.9U2④3.14U23、对三相半波可控整流电路电阻性负载来说，触发脉冲的移相范围是：①0︒~90︒②0︒~120︒③0︒~150︒④0︒~180︒4、下列哪个电路不能实现输入输出之间的能量双向流动：①PWM整流电路②无源逆变电路③交交变频电路④BUCK电路5、单端反激变换器是①BOOST变换器的派生电路②BUCK变换器的派生电路③丘克变换器的派生电路④BUCK—BOOST变换器的派生电路6、在谐振变换器中，ZVS表示①零电压开关②零电流开关③硬开关④PWM开关7、采用并联缓冲吸收电路的目的是为了①减小导通损耗②减小关断过电压③实现开关器件的并联④实现软开关8、在晶闸管串联电路中，实现动态均压的主要元件是：①二极管②电感③电阻④电容9、晶闸管交流调压电路采用以下哪种控制方式：①相位控制②周期控制③通断控制④斩波控制10、在下列哪个电路中采用晶闸管时，需要加入强迫关断电路：①相控整流电路②有源逆变电路③无源逆变电路④交交变频电路二、判断题，正确的划“√”，不正确的划“×”（每题2分，共10分）（注意：每个小题后面有4个判断，答对4个判断得2分；答对3个判断得1分；其它不得分）1、三相电压型无源逆变器，每相桥臂由上下两个开关器件构成，下列哪些说法正确？①输出电压波形与负载性质有关（）②可以采用同步调制，也可以采用异步调制（）③可以采用方波控制，也可以采用PWM控制（）④桥臂上下两个开关器件换相时，在控制上应的控制需遵循“先断后开”的原则（）2、在带有大电感负载且触发角相同的情况下，单相全控桥电路与单相半控桥电路相比：①全控桥的输出电压平均值低于半控桥（）②全控桥的功率因数低于半控桥（）③全控桥负载电流连续而半控桥负载电流不连续（）④都会存在失控现象（）3、Boost DC—DC变换器：①工作状态（连续或断续）是根据负载电流的情况定义的（）②在连续工作状态下，输入电流是连续的（）③电感的作用是储能和滤波（）④又可称降压斩波器（）4、在谐振变换器中，下列哪些说法是正确的？①零电压开关、零电流开关都属于软开关（）②软开关的开关损耗比硬开关大（）③软开关的开关频率可以比硬开关高（）④软开关的电压、电流应力与硬开关相同（）5、晶闸管相控整流电路，考虑交流侧电抗时存在换相重叠角，其大小与许多因素有关：①直流负载电流越大，换相重叠角越大（）②输入变压器漏抗越大，换相重叠角越大（）③交流输入电压越大，换相重叠角越大（）④触发角α越大，换相重叠角越大（）三、简答题（共20分）1、如图所示交－直－交系统电路图， （1）简要说明图中各个变流器的作用；（2）当负载电机工作在发电状态时，说明该变流系统中的能量传递路径。

考试试卷一、填空题（本题共17 小题，每空 1 分，共 20 分）1、晶闸管是硅晶体闸流管的简称，常用的外形有与2、选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以。

3、晶闸管的导通条件是。

4、晶闸管的断态不重复峰值电压U DSM与转折电压U BO在数值大小上应为U DSMU BO。

5、从晶闸管的伏安特性曲线可知，晶闸管具有的特性。

6、把晶闸管承受正压起到触发导通之间的电角度称为。

7、触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法，目前采用较多的是触发方法。

8、可控整流电路，是三相可控整流电路最基本的组成形式。

9、在三相半波可控整流电路中，电感性负载，当控制角时，输出电压波形出现负值，因而常加续流二极管。

10、三相桥式整流电路中，当控制角α＝300时，则在对应的线电压波形上触发脉冲距波形原点为。

11、考虑变压器漏抗的可控整流电路中，如与不考虑漏抗的相比，则使输出电压平均值。

12、有源逆变器是将直流电能转换为交流电能馈送回的逆变电路。

13、有源逆变产生的条件之一是：变流电路输出的直流平均电压须保证与直流电源电势E d的极性成相连，且满足14、为了防止因逆变角β过小而造成逆变失败，一般βmin 应取U d的极性必|U d|<|E d |。

，以保证逆变时能正常换相。

15、载波比 (又称频率比 )K 是 PWM 主要参数。

设正弦调制波的频率为角波的频率为 f c，则载波比表达式为K=。

f r，三16、抑制过电压的方法之一是用吸收可能产生过电压的能量，并用电阻将其消耗。

17、斩波器的时间比控制方式分为二、选择题（本题共10 小题，每题1、晶闸管的伏安特性是指()A、阳极电压与门极电流的关系C、阳极电压与阳极电流的关系、、三种方式。

1 分，共 10 分）B、门极电压与门极电流的关系D、门极电压与阳极电流的关系2、晶闸管电流的波形系数定义为 ()A 、 K fIdTB 、 K fI TC f=I dT T D 、K f=I dT - I T I T IdT 、 K ·I3、接有续流二极管的单相半控桥式变流电路可运行的工作象限是 () A 、第二象限 B 、第三象限 C 、第四象限 D 、第一象限4、电阻性负载三相半波可控整流电路，相电压的有效值为 U 2，当控制角 α≤ 30° 时，整流输出电压平均值等于 ( ) C 、 1.41U cos αD 、 A 、 1.17U cos α B 、 1.17U sin α2 2 21.41U 2sin α5、在大电感负载三相全控桥中，整流电路工作状态的最大移相范围是（ ）A 、60°B 、180°C 、 120°D 、90°6、对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关 ( )A 、α、 U 2、负载电流 I d 以及变压器漏抗 X CB 、α和 U 2C 、α以及负载电流 ID 、α、U 2 以及变压器漏抗 X C 7、单相全控桥式变流电路工作于有源逆变状态，在逆变角 β期间，处于换相进 行关断的晶闸管承受的电压是 ( ) A 、反向电压 B 、正向电压 C 、零电压 D 、交变电压 8、三相全控桥式有源逆变电路，晶闸管电流的有效值 I T 为( )A 、 1I dB 、1I dC 、 2I dD 、I d3339、若增大 SPWM 逆变器的输出电压基波频率，可采用的控制方法是()A 、增大三角波幅度B 、增大三角波频率C 、增大正弦调制波频率D 、增大正弦调制波幅度 10、晶闸管固定脉宽斩波电路，一般采用的换流方式是 ( )A 、电网电压换流B 、负载电压换流C 、器件换流D 、LC 谐振换流三、简答题（本题共 5 小题，每小题 5 分，共 25 分）1、 维持晶闸管导通的条件是什么？怎样才能由导通变为关断？（5 分）2、 要实现有源逆变，必须满足什么条件？哪些电路类型不能进行有源逆变？ （ 5分）3、 什么是直流斩波电路？分别写出降压和升压斩波电路直流输出电压源电压 U d 的关系式。

2007春电力电子技术试题A D题号一二三四五实验平时总分分数阅卷人第2页（共12页）第3页（共12页）。

6、缓冲电路又称为吸收电路，缓冲电路可分为关断缓冲电路和开通缓冲电路。

其中缓冲电路又称为du／dt抑制电路，用于吸收器件的过电压。

缓冲电路又称为di／dt抑制电路，用于抑制器件时的电流过冲和di／dt，减小器件的损耗。

7、单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路和三相桥式全控整流电路，当负载分别为电阻负载和电感负载时，晶闸管的控制角移相范围分别是多少（用角度表示，如0°～180°）？8、在单相全控桥式电阻-反电动势负载电路中，当控制角α大于停止导电角δ时，晶闸管的导通角θ=_____________。

当控制角α小于停止导电角δ时，且采用宽脉冲触发，则晶闸管的导通角θ=_____________。

9、由于器件关断过程比开通过程复杂得多，因此研究换流方式主要是研究器件的关断方法。

换流方式可分以下四种：，，，。

10、正弦脉宽调制（SPWM）技术运用于电压型逆变电路中，改变_可改变逆变器输出电压幅值；改第4页（共12页）变 _ _可改变逆变器输出电压频率；改变_ _可改变开关管的工作频率。

11、在SPWM控制电路中，根据载波和信号波是否同步及载波比的变化情况，PWM调制可分为与_______ _两种类型，采用_______ _调制可以综合二者的优点。

二、选择题（5 小题，每空0.5分，共3分）本题得分1、晶闸管稳定导通的条件（）A、晶闸管阳极电流大于晶闸管的擎住电流B、晶闸管阳极电流小于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流2、某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是（）A 500VB 600VC 700VD 1200V3、（）存在二次击穿问题。

A. SCRB. GTOC. GTRD. P.MOSFETE. IGBT4、下图所示的是（）的理想驱动信号波形。
