下载后可编辑复制某大客户通道FE与别的厂家对接不通的处理过程
1.现象描述
中行开通1条4M的FE电路，通过我们华为155/622H上EFT单板与中兴设
备对接，对端为S380上的EFT单板，对接后用户反映业务不通。

2.原因分析
初步判断对接端口的工作模式设置不一致造成。

3.处理过程
1)客户反馈本次中行大客户采用华为EFT与中兴设备对接业务出现业务不通。

2)仔细网管业务配置没有问题，知道是与中兴设备端口对接，于是检查
对接以太网口端口属性设置是否一致。

3)经检查FE端口工作模式一致，帧长度一致，检测模式一致。

4)继续检查发现EFT单板低阶通道开销V5字节应发和应收字节均为默
认值GFP映射模式，但是实收V5字节是中兴的字节。

5)将EFT单板的V5应发和应收改成与实收V5字节一致后，用户反映业务通了。

4.建议与总结
本次中行大客户采用华为EFT与中兴设备对接业务出现业务不通，问题出现在EFT单板低阶通道开销V5字节需要修改，要与中兴一致，既将EFT 单板的V5应发和应收改成与实收V5字节一致就可以了，通常默认是GFP 映射模式。

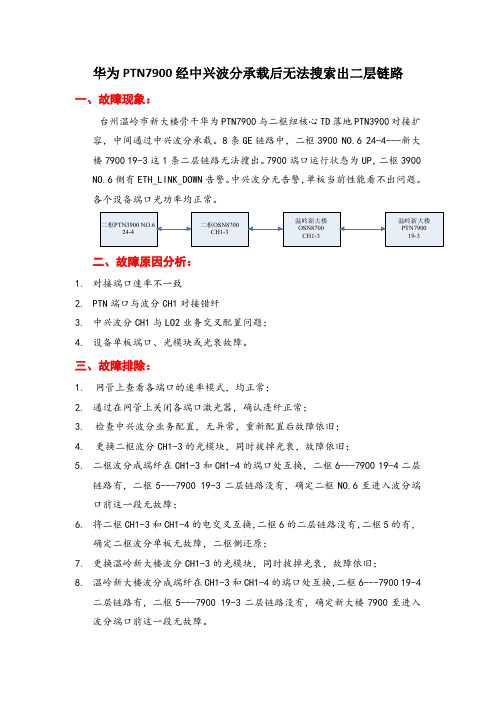

华为PTN7900经中兴波分承载后无法搜索出二层链路一、故障现象：台州温岭市新大楼骨干华为PTN7900与二枢纽核心TD落地PTN3900对接扩容，中间通过中兴波分承载。

8条GE链路中，二枢3900 NO.6 24-4---新大楼7900 19-3这1条二层链路无法搜出。

7900端口运行状态为UP，二枢3900 NO.6侧有ETH_LINK_DOWN告警。

中兴波分无告警，单板当前性能看不出问题。

各个设备端口光功率均正常。

二、故障原因分析：1.对接端口速率不一致2.PTN端口与波分CH1对接错纤3.中兴波分CH1与LO2业务交叉配置问题；4.设备单板端口、光模块或光衰故障。

三、故障排除：1.网管上查看各端口的速率模式，均正常；2.通过在网管上关闭各端口激光器，确认连纤正常；3.检查中兴波分业务配置，无异常，重新配置后故障依旧；4.更换二枢波分CH1-3的光模块，同时拔掉光衰，故障依旧；5.二枢波分成端纤在CH1-3和CH1-4的端口处互换，二枢6---7900 19-4二层链路有，二枢5---7900 19-3二层链路没有，确定二枢NO.6至进入波分端口前这一段无故障；6.将二枢CH1-3和CH1-4的电交叉互换，二枢6的二层链路没有，二枢5的有，确定二枢波分单板无故障，二枢侧还原；7.更换温岭新大楼波分CH1-3的光模块，同时拔掉光衰，故障依旧；8.温岭新大楼波分成端纤在CH1-3和CH1-4的端口处互换，二枢6---7900 19-4二层链路有，二枢5---7900 19-3二层链路没有，确定新大楼7900至进入波分端口前这一段无故障。

9.将新大楼侧CH1-3和CH1-4的电交叉互换，二枢6的二层链路有，二枢5的没有，确定新大楼CH1-3端口故障，更换CH1后，故障消除。

四、故障总结：由于中兴CH1端口故障，导致两个PTN网元之间无法搜出二层链路。

PTN7900端口状态是否UP无法判断链路是否正常，属产品问题，需改进。
