MSP430系列单片机简介MSP430系列单片机是美国德州仪器(TI)推向市场的一个16位、具有精简指令集、超低功耗的混合型单片机，自1996年问世，由于它具有极低的功耗、丰富的片内外设备和方便灵活的开发手段，成为许多电子产品设计的首选，1999年进入中国就受到了中国广大设计工程师的青睐。

目前，该系列单片机不仅在电子工程、测控技术与仪器、自动控制、机电一体化等方面得到广泛应用，而且逐渐走进校园，被越来越多的使用在硕士研究生和高年级本科生的科技实践和毕业设计中，在2005年暑期全国大学生电子设计竞赛中就选用了该系列的单片机[5]。

MSP430系列单片机的型号很多，TI公司用3或4位数字表示单片机型号，其中一位数字表示一个系列。

目前有四大系列：带有液晶驱动的MSP430F4xx 系列单片机、不带液晶驱动器的MSP430F1xx系列单片机、16MIPS高速MSP430F2xx系列单片机、一次性写入（OTP）型低价MSP430C系列单片机，每个系列中又含有许多子系列。

单片机型号的第二位数字表示子系列号，一般子系列号越大包含的功能模块越多，最后一或两位数字表示存储器容量，数字越大表示ROM和RAM的容量越大。

此外，MSP430系列单片机还针对许多热门应用设计了一系列专用单片机，如水表专用单片机、医疗仪器专用单片机，电能计量专用单片机，这些单片机都是在相同型号的通用单片机的基础上增加专用模块构成的[5]。

MSP430F449单片机的主要性能有：●低供电电压范围：1.8V-3.6V及欠电压检测器●超低功耗，具有五种省电模式：活动模式：1MHz，2.2V时为280uA；等待模式：1.6uA；关闭模式（RAM保持）：0.1uA●数字控制的振荡器（DCO）可以在6us内将CPU从休眠中唤醒，这也是实现低功耗的重要手段之一●16位精简指令结构，125ns指令时间周期，10个16位的寄存器以及常数发生器，能够最大限度的提高代码的效率●具有内部参考电平，采样保持和自动扫描的12位A/D转换器●带有三个或七个捕捉/比较影子寄存器的16位定时器B●带有三个捕捉/比较寄存器的16位定时器A● 串行通讯接口（USART ），软件选择异步UART 或者同步SPI 接口，对于MSP430F44x 系列的单片机有两个UART （UART0，UART1）● 可编程电平检测的供电电压管理器/监视器● 串行在线编程无需外部编程电压，可编程的安全熔丝代码保护● 集成多达160段的LCD 驱动器如图2.1所示为MSP430F449单片机的引脚图。

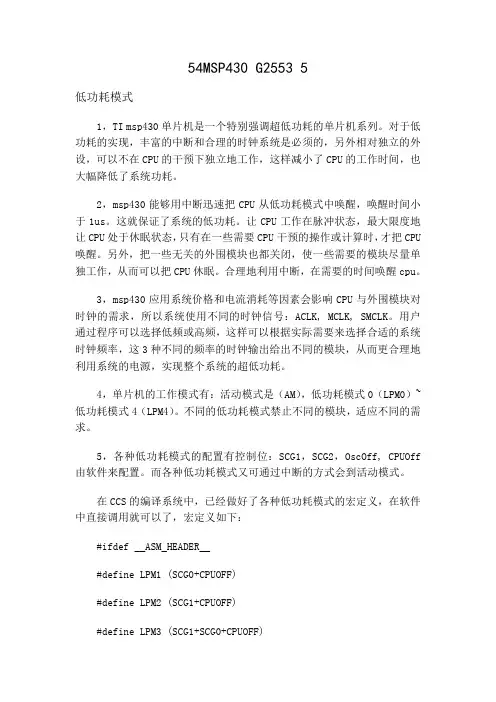

54MSP430 G2553 5低功耗模式1，TI msp430单片机是一个特别强调超低功耗的单片机系列。

对于低功耗的实现，丰富的中断和合理的时钟系统是必须的，另外相对独立的外设，可以不在CPU的干预下独立地工作，这样减小了CPU的工作时间，也大幅降低了系统功耗。

2，msp430能够用中断迅速把CPU从低功耗模式中唤醒，唤醒时间小于1us。

这就保证了系统的低功耗。

让CPU工作在脉冲状态，最大限度地让CPU处于休眠状态，只有在一些需要CPU干预的操作或计算时，才把CPU 唤醒。

另外，把一些无关的外围模块也都关闭，使一些需要的模块尽量单独工作，从而可以把CPU休眠。

合理地利用中断，在需要的时间唤醒cpu。

3，msp430应用系统价格和电流消耗等因素会影响CPU与外围模块对时钟的需求，所以系统使用不同的时钟信号：ACLK, MCLK, SMCLK。

用户通过程序可以选择低频或高频，这样可以根据实际需要来选择合适的系统时钟频率，这3种不同的频率的时钟输出给出不同的模块，从而更合理地利用系统的电源，实现整个系统的超低功耗。

4，单片机的工作模式有：活动模式是（AM），低功耗模式0（LPM0）~低功耗模式4（LPM4）。

不同的低功耗模式禁止不同的模块，适应不同的需求。

5，各种低功耗模式的配置有控制位：SCG1，SCG2，OscOff, CPUOff 由软件来配置。

而各种低功耗模式又可通过中断的方式会到活动模式。

在CCS的编译系统中，已经做好了各种低功耗模式的宏定义，在软件中直接调用就可以了，宏定义如下：#ifdef __ASM_HEADER__#define LPM1 (SCG0+CPUOFF)#define LPM2 (SCG1+CPUOFF)#define LPM3 (SCG1+SCG0+CPUOFF)#define LPM4 (SCG1+SCG0+OSCOFF+CPUOFF)#else#define LPM0_bits (CPUOFF)#define LPM1_bits (SCG0+CPUOFF)#define LPM2_bits (SCG1+CPUOFF)#define LPM3_bits (SCG1+SCG0+CPUOFF)#define LPM4_bits (SCG1+SCG0+OSCOFF+CPUOFF)#include "in430.h"#define LPM0 _bis_SR_register(LPM0_bits)#define LPM0_EXIT _bic_SR_register_on_exit(LPM0_bits)#define LPM1 _bis_SR_register(LPM1_bits)#define LPM1_EXIT _bic_SR_register_on_exit(LPM1_bits)#define LPM2 _bis_SR_register(LPM2_bits)#define LPM2_EXIT _bic_SR_register_on_exit(LPM2_bits)#define LPM3 _bis_SR_register(LPM3_bits)#define LPM3_EXIT _bic_SR_register_on_exit(LPM3_bits)#define LPM4 _bis_SR_register(LPM4_bits)#define LPM4_EXIT _bic_SR_register_on_exit(LPM4_bits)#endif6，具体的例子就不再举了，就是在CPU不需要工作的时候进入低功耗模式，在需要工作的时候，通过中断唤醒。

MSP430:德州仪器1996年到2000年初，先后推出了31x、32x、33x等几个系列，这些系列具有LCD 驱动模块，对提高系统的集成度较有利。

每一系列有ROM 型（C）、OTP 型（P）、和EPROM 型（E）等芯片。

EPROM 型的价格昂贵，运行环境温度范围窄，主要用于样机开发。

这也表明了这几个系列的开发模式，即：用户可以用EPROM 型开发样机；用OTP型进行小批量生产；而ROM型适应大批量生产的产品。

430x1xx系列基于闪存或ROM 的超低功耗MCU，提供8MIPS，工作电压为1.8V - 3.6V，具有高达60KB 的闪存和各种高性能模拟及智能数字外设。

超低功耗低至：0.1μA RAM （保持模式）0.7μA （实时时钟模式）200μA/MIPS （工作模式）在6μs 之内快速从待机模式唤醒器件参数：闪存选项：1KB – 60KB ROM 选项：1KB – 16KB RAM 选项：512B – 10KB GPIO 选项：14、22、48 引脚ADC 选项：10 和12 位斜率SAR 其它集成外设：模拟比较器、DMA、硬件乘法器、SVS、12 位DAC430F2xx系列基于闪存的超低功耗MCU，在1.8V - 3.6V 的工作电压范围内性能高达16MIPS。

包含极低功耗振荡器(VLO)、内部上拉/下拉电阻和低引脚数选择。

超低功耗低至：0.1μA RAM（保持模式）0.3μA （待机模式）(VLO) 0.7μA （实时时钟模式）220μA/MIPS （工作模式）在1μs 之内超快速地从待机模式唤醒器件参数：闪存选项：1KB – 120KB RAM 选项：128B – 8KB GPIO 选项：10、16、24、32、48、64 引脚ADC 选项：10 和12 位斜率SAR、16 位Σ-Δ ADC 其它集成外设：模拟比较器、硬件乘法器、DMA、SVS、12 位DAC、运算放大器430C3xx系列旧款的ROM 或OTP 器件系列，工作电压为2.5V - 5.5V，高达32KB ROM、4MIPS 和FLL。

MSP430系列单片机特性及应用领域介绍MSP430系列单片机是德州仪器1996年开始推向市场的一种16位超低功耗的混合信号处理器，给人们留下的最大的亮点是低功耗而且速度快，汇编语言用起来很灵活，寻址方式很多，指令很少，容易上手。

主要是由于其针对实际应用需求，把许多模拟电路、数字电路和微处理器集成在一个芯片上，以提供“单片”解决方案。

其迅速发展和应用范围的不断扩大，主要取决于以下的特点：1、强大的处理能力，采用了精简指令集（RISC）结构，具有丰富的寻址方式（7 种源操作数寻址、4种目的操作数寻址）、简洁的27条内核指令以及大量的模拟指令；大量的寄存器以及片内数据存储器都可参加多种运算；还有高效的查表处理指令；有较高的处理速度，在8MHz晶体驱动下指令周期为125ns。

这些特点保证了可编制出高效率的源程序。

2、在运算速度方面，能在8MHz晶体的驱动下，实现125ns的指令周期。

16位的数据宽度、125ns的指令周期以及多功能的硬件乘法器（能实现乘加）相配合，能实现数字信号处理的某些算法（如FFT等）。

3、超低功耗方面，MSP430单片机之所以有超低的功耗，是因为其在降低芯片的电源电压及灵活而可控的运行时钟方面都有其独到之处。

电源电压采用的是1.8-3.6V电压。

因而可使其在1MHz 的时钟条件下运行时，芯片的电流会在200-400uA左右，时钟关断模式的最低功耗只有0.1uA。

缺点1、个人感觉不容易上手，不适合初学者入门，资料也比较少，只能跑官网去找。

2、占的指令空间较大，因为是16位单片机，程序以字为单位，有的指令竟然占6个字节。

虽然程序表面上简洁，但与PIC单片机比较空间占用很大。

应用范围：在低功耗及超低功耗的工业场合应用的比较多。

使用最多的器件：MSP430F系列、MSP430G2系列、MSP430L09系列TMS单片机这里也提一下TMS系列单片机，虽不算主流。

由TI推出的8位CMOS单片机，具有多种存储模式、多种外围接口模式，适用于复杂的实时控制场合。

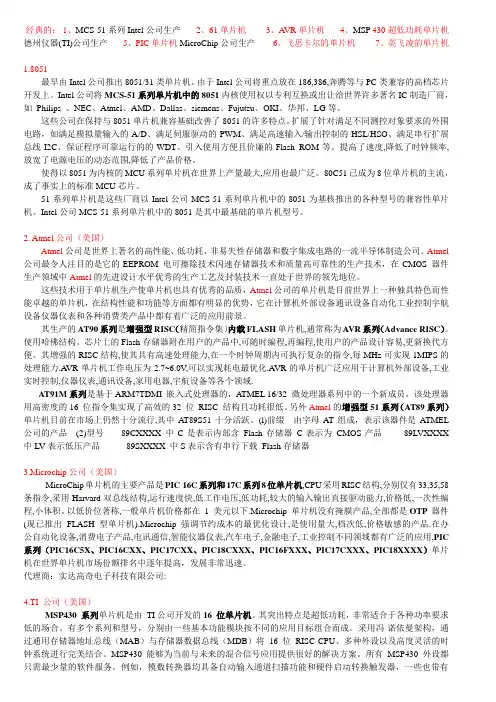

经典的： 1、MCS-51系列Intel公司生产 2、61单片机3、A VR单片机4、MSP 430超低功耗单片机德州仪器(TI)公司生产 5、PIC单片机MicroChip公司生产6、飞思卡尔的单片机7、英飞凌的单片机1.8051最早由Intel公司推出8051/31类单片机。

由于Intel公司将重点放在186,386,奔腾等与PC类兼容的高档芯片开发上。

Intel公司将MCS-51系列单片机中的8051内核使用权以专利互换或出让给世界许多著名IC制造厂商，如Philips 、NEC、Atmel、AMD、Dallas、siemens、Fujutsu、OKI、华邦、LG等。

这些公司在保持与8051单片机兼容基础改善了8051的许多特点。

扩展了针对满足不同测控对象要求的外围电路，如满足模拟量输入的A/D、满足伺服驱动的PWM、满足高速输入/输出控制的HSL/HSO、满足串行扩展总线I2C、保证程序可靠运行的的WDT、引入使用方便且价廉的Flash ROM等。

提高了速度,降低了时钟频率,放宽了电源电压的动态范围,降低了产品价格。

使得以8051为内核的MCU系列单片机在世界上产量最大,应用也最广泛。

80C51已成为8位单片机的主流，成了事实上的标准MCU芯片。

51系列单片机是这些厂商以Intel公司MCS-51系列单片机中的8051为基核推出的各种型号的兼容性单片机。

Intel公司MCS-51系列单片机中的8051是其中最基础的单片机型号。

2. Atmel公司（美国）Atmel公司是世界上著名的高性能、低功耗、非易失性存储器和数字集成电路的一流半导体制造公司。

Atmel 公司最令人注目的是它的EEPROM 电可擦除技术闪速存储器技术和质量高可靠性的生产技术，在CMOS 器件生产领域中Atmel的先进设计水平优秀的生产工艺及封装技术一直处于世界的领先地位。

这些技术用于单片机生产使单片机也具有优秀的品质，Atmel公司的单片机是目前世界上一种独具特色而性能卓越的单片机，在结构性能和功能等方面都有明显的优势，它在计算机外部设备通讯设备自动化工业控制宇航设备仪器仪表和各种消费类产品中都有着广泛的应用前景。

MSP430系列单片机介绍MSP430系列单片机是德州仪器（TI）公司推出的一种低功耗、高集成度、高性能的16位超低功耗单片机。

它采用精确的调度技术和先进的低功耗架构设计，拥有出色的性能、高功耗效率、广泛的外设集成以及丰富的工具和软件支持。

MSP430系列单片机的内核基于RISC架构，拥有16位数据总线和16位地址总线。

它可以工作在多种工作频率下，从几kHz到几十MHz不等，以满足不同的应用需求。

此外，MSP430系列单片机还具有多种睡眠模式，可以进一步降低功耗。

MSP430系列单片机内置了丰富的外设，包括模拟接口、数字接口和通信接口。

模拟接口包括模数转换器（ADC）、数字模拟转换器（DAC）和比较器等，可以实现各种传感器接口和模拟信号处理。

数字接口包括通用输入输出（GPIO）、定时器/计数器、串行通信接口等，可以实现数字信号处理和通信功能。

通信接口包括UART、SPI和I2C等，可以实现与外部设备的数据交换。

MSP430系列单片机广泛应用于各种电子设备中，如便携式设备、智能家居、医疗器械、工业自动化等。

由于其低功耗和高性能的特点，它可以满足不同应用场景下对功耗和性能的需求。

例如，在便携式设备中，MSP430系列单片机可以实现长时间的电池寿命；在智能家居中，它可以实现低功耗的远程控制和数据传输；在医疗器械中，它可以实现高精度的信号处理和通信。

总之，MSP430系列单片机是一种低功耗、高集成度、高性能的16位超低功耗单片机。

通过其先进的架构设计和丰富的外设集成，它可以满足各种应用的需求。

同时，它还提供了丰富的工具和软件支持，方便开发者进行开发和调试。

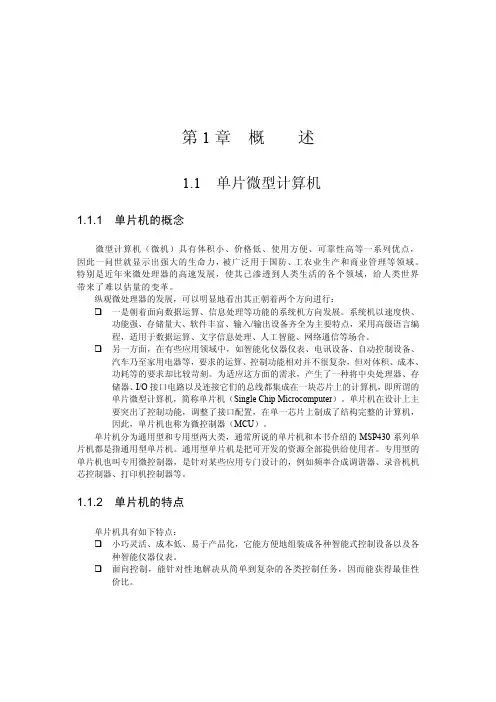

MSP430系列超低功耗单片机及应用O引言单片机的应用日趋广泛，对处理器的综合性能要求也越来越高。

纵观单片机的发展，以应用需求为目标，市场越来越细化，充分突出以“单片”解决问题。

单片机系统作为嵌入式系统的一部分，主要集中在中、低端应用领域。

在这些应用中，目前也出现了一些新的趋势，主要体现在以下几个方面：1)以电池供电的应用越来越多，而且由于产品体积的限制，很多是用纽扣电池供电，如无线传感器网络(WSN)、手持式仪表、玩具等。

这就要求系统功耗O 引言单片机的应用日趋广泛，对处理器的综合性能要求也越来越高。

纵观单片机的发展，以应用需求为目标，市场越来越细化，充分突出以“单片”解决问题。

单片机系统作为嵌入式系统的一部分，主要集中在中、低端应用领域。

在这些应用中，目前也出现了一些新的趋势，主要体现在以下几个方面：1)以电池供电的应用越来越多，而且由于产品体积的限制，很多是用纽扣电池供电，如无线传感器网络(WSN)、手持式仪表、玩具等。

这就要求系统功耗尽可能低。

2)随着应用的复杂度的提高，对处理器的功能和性能要求不断提高，既要外设丰富、功能灵活，又要有一定的运算能力，能做一些实时算法，而不仅仅做简单的控制。

3)产品更新速度快，开发时间短，希望开发工具简单、廉价、功能完善。

特别是仿真工具要有延续性，能适应多种MCU，以免重复投资，增加开发投入。

4)产品性能稳定，可靠性高，既能加密保护，又能方便升级。

本文介绍一种迎合这种趋势的超低功耗单片机，即MSP430系列单片机，它代表了未来单片机的一种发展方向。

l MSP430单片机美国德州仪器公司(TI)推出的MSP430系列超低功耗16位混合信号处理器(Mixed Signal Processor)，集多种领先技术于一体，以16位RISI处理器、超低功耗、高性能模拟技术及丰富的片内外设、JTAG仿真调试定义了新一代单片机的概念，产品线也非常完整，给人耳目一新的感觉。

MSP430 单片机型号资料
MSP430 单片机的发展
德州仪器1996 年到2000 年初，先后推出了31x、32x、33x 等几个系列，这些系列具有LCD 驱动模块，对提高系统的集成度较有利。

每一系列有
ROM 型(C)、OTP 型(P)、和EPROM 型(E)等芯片。

EPROM 型的价格昂贵，运行环境温度范围窄，主要用于样机开发。

这也表明了这几个系列的开
发模式，即：用户可以用EPROM 型开发样机;用OTP 型进行小批量生产; 而ROM 型适应大批量生产的产品。

2000 年推出了11x/11x1 系列。

这个系列采用20 脚封装，内存容量、片上功能和I/O 引脚数比较少，但是价格比较低廉。

这个时期的MPS430 已经显露出了它的特低功耗等的一系列技术特点，但
也有不尽如人意之处。

它的许多重要特性如：片内串行通信接口、硬件乘法器、足够的I/O 引脚等，只有33x 系列才具备。

33x 系列价格较高，比较适合于较为复杂的应用系统。

当用户设计需要更多考虑成本时，33x 并不一定
是最适合的。

而片内高精度A/D 转换器又只有32x 系列才有。

2000 年7 月推出了F13x/F14x 系列，在2001 年7 月到2002 年又相继推出F41x、F43x、F44x。

这些全部是Flash 型单片机。

F41x 系列单片机有48 个I/O 口，96 段LCD 驱动。

F43x、F44x 系列是在。

MSP430单片机的选型及系列介绍
在MSP430选型时，我们主要着重介绍现在较流行使用的FLASH型单片机。

因为目前主流单片机也是以FLASH型为主，使用得非常广泛。

所以在此也针对MSP430 的FLASH型作出了其选型列表，若想了解其它未列出的较少型号请中国TI联系。

MSP430 FLASH型单片机选型表：
MSP430单片机家族详解：
MSP430x1xx系列
基于闪存或ROM 的超低功耗MCU，提供8MIPS，工作电压为1.8V - 3.6V，具有高达60KB 的闪存和各种高性能模拟及智能数字外设。

超低功耗低至：
0.1A RAM 保持模式0.7A 实时时钟模式200A/MIPS 工作模式在6s 之内快速从待机模式唤醒
器件参数：
闪存选项：1KB 60KB ROM 选项：1KB 16KB RAM 选项：512B 10KB GPIO 选项：14、22、48 引脚ADC 选项：10 和12 位斜率SAR 其它集成外设：模拟比较器、DMA、硬件乘法器、SVS、12 位DAC［5］
MSP430F2xx系列
基于闪存的超低功耗MCU，在1.8V - 3.6V 的工作电压范围内性能高达16MIPS。

包含极低功耗振荡器（VLO）、内部上拉/下拉电阻和低引脚数选择。

超低功耗低至：
0.1A RAM 保持模式0.3A 待机模式（VLO）0.7A 实时时钟模式220A/MIPS 工作模式在1s 之内超快速地从待机模式唤醒。
