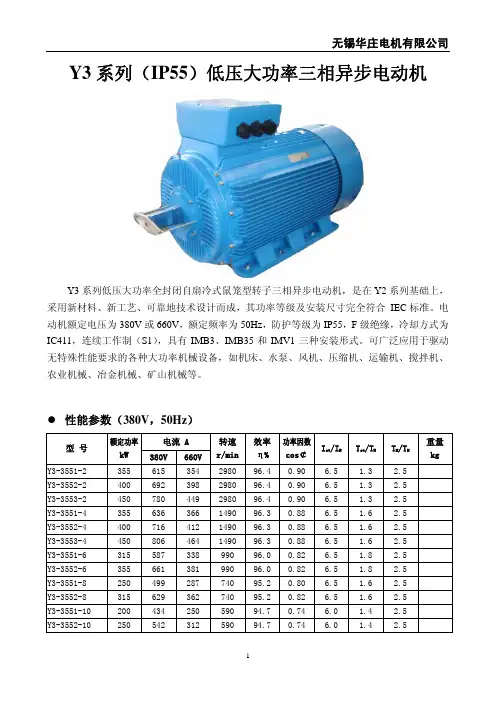

Y3系列（IP55）低压大功率三相异步电动机Y3系列低压大功率全封闭自扇冷式鼠笼型转子三相异步电动机，是在Y2系列基础上，采用新材料、新工艺、可靠地技术设计而成，其功率等级及安装尺寸完全符合 IEC 标准。
电动机额定电压为380V 或660V ，额定频率为50Hz ，防护等级为IP55，F 级绝缘，冷却方式为IC411，连续工作制（S1），具有IMB3、IMB35和IMV1三种安装形式。
可广泛应用于驱动无特殊性能要求的各种大功率机械设备，如机床、水泵、风机、压缩机、运输机、搅拌机、农业机械、冶金机械、矿山机械等。
性能参数（380V ，50Hz ）电流 A型 号 额定功率 kW 380V 660V 转速r/min 效率 η% 功率因数cos￠I st /I N T st /T N T M /T N 重量 kg Y3-3551-2 355 615 354 2980 96.4 0.90 6.5 1.3 2.5 Y3-3552-2 400 692 398 2980 96.4 0.90 6.5 1.3 2.5 Y3-3553-2 450 780 449 2980 96.4 0.90 6.5 1.3 2.5 Y3-3551-4 355 636 366 1490 96.3 0.88 6.5 1.6 2.5 Y3-3552-4 400 716 412 1490 96.3 0.88 6.5 1.6 2.5 Y3-3553-4 450 806 464 1490 96.3 0.88 6.5 1.6 2.5 Y3-3551-6 315 587 338 990 96.0 0.82 6.5 1.8 2.5 Y3-3552-6 355 661 381 990 96.0 0.82 6.5 1.8 2.5 Y3-3551-8 250 499 287 740 95.2 0.80 6.5 1.6 2.5 Y3-3552-8 315 629 362 740 95.2 0.82 6.5 1.6 2.5 Y3-3551-10 200 434 250 590 94.7 0.74 6.0 1.4 2.5 Y3-3552-1025054231259094.70.746.01.42.5电流 A 型 号 额定功率 kW 380V 660V 转速r/min 效率 η% 功率因数cos￠I st /I N T st /T N T M /T N 重量 kg Y3-4001-2 450 780 449 2983 96.4 0.90 6.5 1.3 2.5 Y3-4002-2 500 867 499 2983 96.4 0.90 6.5 1.3 2.5 Y3-4003-2 560 960 553 2983 96.5 0.91 6.5 1.2 2.5 Y3-4001-4 450 806 464 1492 96.3 0.88 6.5 1.6 2.5 Y3-4002-4 500 896 516 1492 96.4 0.88 6.5 1.4 2.5 Y3-4003-4 560 992 571 1492 96.4 0.89 6.5 1.4 2.5 Y3-4004-4 630 / 642 1492 96.5 0.89 6.5 1.4 2.5 Y3-4001-6 355 661 381 994 96.0 0.82 6.5 1.8 2.5 Y3-4002-6 400 736 424 994 96.2 0.83 6.5 1.6 2.4 Y3-4003-6 450 828 477 994 96.2 0.83 6.5 1.6 2.4 Y3-4004-6 500 918 529 994 96.4 0.83 6.5 1.6 2.4 Y3-4001-8 315 629 362 745 95.2 0.80 6.5 1.6 2.5 Y3-4002-8 355 688 396 745 95.6 0.80 6.0 1.6 2.4 Y3-4003-8 400 775 446 745 95.6 0.80 6.0 1.6 2.4 Y3-4001-10 250 542 312 595 94.7 0.74 6.0 1.4 2.5 Y3-4002-10 315 653 376 595 95.1 0.77 6.0 1.4 2.5 Y3-4003-10 355 736 424 595 95.1 0.77 6.0 1.3 2.5 Y3-4501-2 560 / 555 2985 96.5 0.91 6.5 1.2 2.5 Y3-4502-2 630 / 625 2985 96.5 0.91 6.5 1.2 2.5 Y3-4503-2 710 / 700 2985 96.6 0.91 6.5 1.2 2.5 Y3-4504-2 800 / 790 2985 96.6 0.91 6.5 1.2 2.5 Y3-4501-4 630 / 645 1495 96.5 0.89 6.5 1.4 2.5 Y3-4502-4 710 / 725 1495 96.5 0.89 6.5 1.4 2.5 Y3-4503-4 800 / 815 1495 96.6 0.90 6.5 1.4 2.5 Y3-4504-4 900 / 915 1495 96.6 0.90 6.5 1.4 2.5 Y3-4501-6 500 / 535 995 96.4 0.83 6.5 1.6 2.4 Y3-4502-6 560 / 600 995 96.4 0.84 6.5 1.6 2.4 Y3-4503-6 630 / 675 995 96.5 0.84 6.5 1.6 2.4 Y3-4504-6 710 / 760 995 96.5 0.84 6.5 1.6 2.4 Y3-4501-8 400 / 450 745 95.6 0.80 6.0 1.6 2.4 Y3-4502-8 450 / 500 745 95.9 0.82 6.0 1.6 2.4 Y3-4503-8 500 / 555 745 96.2 0.82 6.0 1.6 2.4 Y3-4504-8 560 / 625 745 96.2 0.82 6.0 1.6 2.4 Y3-4501-10 355 740 426 595 95.1 0.77 6.0 1.3 2.5 Y3-4502-10 400 830 478 595 95.6 0.77 6.0 1.3 2.5 Y3-4503-1045093053559595.60.776.01.32.5● 安装尺寸（B3 机座带底脚、端盖无凸缘）安装尺寸（mm ） 外形尺寸（mm）机座号极数A B C D E F G H K AB AC AD HD L 2 80 17022711870Y3-355 4~10 630 800 110 21028100355760 770 760 113019202 85 17022761910Y3-400 4~10710 900224120 2103210940035840 860 900 126019752 95 17025862070Y3-450 4~10 800 1000 250 130 2103211945042990 960 940 13802110● 安装尺寸（B35 机座带底脚、端盖有凸缘）安装尺寸（mm ）外形尺寸(mm)机座号极数A B C D E F GH KM N P RS T 凸缘孔数AB AC AD HD L 2 80 170 22 711870Y3-355 4~10 630 800110 210 28 10035584078090024760 770 760113019202 85 170 22 761910Y3-400 4~10 710 900 224120 210 32 109400359408801000840 860 900125519752 95 170 25 862070Y3-4504~10800 1000 250130 210 32 11945042108010001150286 8990 960 94013802110安装尺寸（V1 轴伸向下立式安装、机座不带底脚、端盖有凸缘）安装尺寸（mm ）外形尺寸(mm)机座号极数D E F G M NPRS T凸缘孔数AC AD HF L 2 80 170 22 711920 Y3-355 4~10 110 210 28 100 840 78090024770760122019702 85 170 22 761960Y3-400 4~10 120 210 32 109 940 8801000860 900 12552025 2 95 170 25 862120Y3-450 4~10 130 210 32 1191080 100011502868960 940 15002160。
YX3系列高效率三相异步电动机样本(单行本)0EE.138.181
佳木斯电动机股份有限公司技术文件0EE.138.181-2010代替0EE.138.181-2008YX3系列高效率三相异步电动机（机座号80～355）产品样本佳木斯电动机股份有限公司发布YX3系列高效率三相异步电动机（机座号80～355）产品样本1 概述YX3系列高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。
效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定，效率水平相当于欧洲EFF1高效电动机，并满足美国能源法规定的电动机效率指标要求。
本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。
2 产品特点YX3系列电动机整体外观（见图1）。
图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b）机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；c) 机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；d）接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；e) 电动机采用热分级为155（F）级绝缘系统，从而延长电机的使用寿命；f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；g) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀；h)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；i）机座号132及以上在电机机座底部安装有排水阀；j) 优良的起动特性；k) 电动机的高质量保证了很高的运行可靠性；l）高效、节能、安全、环保。
Y3系列(IP55)三相异步电动机

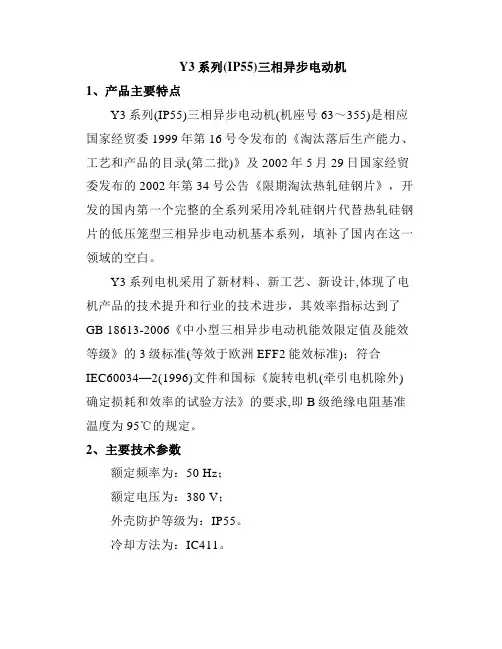

Y3系列(IP55)三相异步电动机1、产品主要特点Y3系列(IP55)三相异步电动机(机座号63～355)是相应国家经贸委1999年第16号令发布的《淘汰落后生产能力、工艺和产品的目录(第二批)》及2002年5月29日国家经贸委发布的2002年第34号公告《限期淘汰热轧硅钢片》，开发的国内第一个完整的全系列采用冷轧硅钢片代替热轧硅钢片的低压笼型三相异步电动机基本系列，填补了国内在这一领域的空白。
Y3系列电机采用了新材料、新工艺、新设计,体现了电机产品的技术提升和行业的技术进步，其效率指标达到了GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》的3级标准(等效于欧洲EFF2能效标准)；符合IEC60034—2(1996)文件和国标《旋转电机(牵引电机除外)确定损耗和效率的试验方法》的要求,即B级绝缘电阻基准温度为95℃的规定。
2、主要技术参数额定频率为：50 Hz；额定电压为：380 V；外壳防护等级为：IP55。
冷却方法为：IC411。
结构及安装型式为：IM B3、IM B5、 IM B6、IM B7、IM B8、IMB14、IMB34、IM B35、IM V1、IM V3、IMV5、IM V6、IM V15 、IM V18和IM V36。
电动机额定功率为：0.12kW ,0.18 kW,0.25 kW,0.37 kW, 0.55 kW,0.75 kW,1.1 kW,1.5 kW,2.2 kW,3 kW,4kW,5.5kW,7.5 kW,11 kW,15 kW,18.5 kW,22 kW,30 kW,37 kW,45 kW,55 kW,75 kW, 90 kW,110kW,132 kW,160 kW,200 kW,250 kW,315 kW。
电动机同步转速为：3000，1500，1000，750转/分，110Kw以上为3000，1500，1000，750，600转/分；电动机的定额是以连续工作制（S1）为基准的连续定额；功率在3 kW及以下者为Y接法，其它功率均为接法。
Y3系列三相异步电动机-2010
Y3系列三相异步电动机产品样本佳木斯电机股份有限公司发布1.概述Y3系列三相异步电动机是本公司为全面贯彻、落实国家经贸委1999年第16号令和2002年34号令即在2002年底前淘汰热轧硅钢片，推广采用冷轧硅钢片（简称“以冷代热”）的有关精神，采用新技术，自行研制出的新系列产品，该系列采用冷轧硅钢片作为导磁材料, 符合国家产业政策。
是Y 、Y2系列电动机的升级换代产品。
同时，该系列满足了GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。
本系列电动机广泛应用于机床、风机、水泵、压缩机和交通运输、农业、食品加工等各类机械电力传动。
2.型号的意义Y3 100 L1 - 4极数机座长短及铁心序号*电机中心高（mm）第三次改型设计的异步电动机* L-长，M-中，S-短，1-为第一种铁心长度3.绝缘等级及温升电动机的绝缘等级：通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同。
空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过1000m,最高环境温度不超过40℃为基础时，B 级绝缘为80K，F级绝缘为105K，H级绝缘为125K。
Y3系列电机是F级绝缘，中心高H80～280绕组温升按B级绝缘温升限值考核（即80K）；中心高H315～400绕组温升按F级绝缘温升限值考核（即105K）。
4.外壳防护等级为IP54、55 （见GB/T4942.1）。
5.冷却方式为IC411（见GB/T1993）。
6. 工作制：连续工作制，或S1工作制，简称S1。
（保持在恒定负载下运行至热稳定状态。
）7．热保护、加热器、注排油及辅助接线盒该系列电机可以根据用户要求增加热保护或加热器，其中H160～H400电机绕组可根据用户要求埋置PTC测温元件或Pt100测温元件。
H280～H400电机可根据用户要求埋置Pt100轴承测温元件。
H160～H400电机可根据用户要求安装加热器。
佳木斯电机 YE3系列高效率三相异步电动机样本
页眉内容4佳木斯电动机股份有限公司技术文件佳木斯电动机股份有限公司发布YE3系列超高效率三相异步电动机（机座号80～355）产品样本概述YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。
效率指标符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。
本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC60072-1和GB/T4772.2/IEC60072-2标准的规定。
产品特点WF1”为户电能费用，却超过总费用的97％。
如果能够在电能费用上得到节约，那么，只要电动机在运行，你就是节约的。
尽管电动机的购置费用较高，但可以在一年以内回收。
然而上述计算不能单纯只看它的商业价值。
电动机消耗了工业用电能的60％，一项研究表明，驱动系统的节约潜力大约是20000MW.h/每年—它相当于八个燃煤电站的出力；不仅如此，还要排放1100万吨的碳氧化物。
这意味着，环境保护也受益于每台节能电动机。
图2列举了YE3与Y3系列电动机中22kW～90kW效率的对比值，高出部分的效率所节约的电能费用，要远远超出所增加的费用。
YE3与Y3系列电动机效率对比值以15kW-4P电动机为例对Y3电机与YE3电机原材料使用情况与节能情况进行对比分析，原材料的使用情况具体（见表1）。
Y3和YE3电动机原材料使用情况片重比Y3160L-415kW高出13.5%，铝重比Y3160L-415kW高出86.1%。
按当前材料价格（漆包线6.1万元/吨，铝1.55万元/吨，50W470硅钢板0.77万元/吨），有效材料费用增加4）。
异步电动机产品系列型谱电动机产品系列型谱（见表2）。
产品系列型谱引用标准GB156-2007标准电压GB/755旋转电动机定额和性能（idtIEC60034-1:1996）GB/T755.2旋转电动机（牵引电动机除外）确定损耗和效率的试验方法(IEC60034-2:1972)GB/T997旋转电动机结构型式、安装型式及接线盒位置的分类（IM代码）（IEC60034-7:2001）GB1971旋转电动机线端标志与旋转方向（IEC60034-8:2002）GB/T1993旋转电动机冷却方法（IC代码）GB/T4772.1旋转电动机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080(IEC60072-1:1991)GB/T4942.1旋转电动机整体结构的防护等级（IP代码）分级(IEC60034-5：2000)1 接线方法接线指示图（见图5）。
重庆电机Y2、Y3系列低压电机产品样本
2
280
Y3-250M-2 55 99.8
92.64 92.86 93.0 0.872 0.886 0.90
368
2970
Y3-280S-2 75 135.3
93.24 93.46 93.6 0.872 0.886 0.90 7.0
465
Y3-280M-2 90 160.0
93.54 93.76 93.9 0.882 0.896 0.91
Y2、Y3 系列产品介绍
一、概 述 Y2、Y3 系列电动机是一般用途的全封闭自扇冷鼠笼型三相异步电动机。Y2、Y3 系列是 Y 系列
电动机的设计改进型产品。 Y2 系列电动机的基本防护等级为 IP54，绝缘结构为 F 级，电机温升按 B 级考核（315L2-4 及
355 机座号全部规格按 F 级考核）。 Y3 系列电动机的基本防护等级为 IP55，绝缘结构为 F 级，电机温升按 B 级考核。 Y2、Y3 系列电动机具有设计新颖、造型美观、效率高、噪声低、转矩高、起动性能好、结构
三、使用条件 环境温度：-15℃～40℃ 海 拔：一般不超过 1000 米 频 率：50 赫兹 电 压：380 伏 接 法：3 千瓦及以下为 Y 接，4 千瓦及以上为△接。 工作方式：连续工作制（S1） 注： 如有特殊要求，请在订货时提出。如： 1） 双轴伸或特殊轴伸 2） 特殊出线方式（顶出线或左出线） 3） 异电压（如 346、420、440、460 伏等）。异频率（60、33 赫兹） 4） 气候防护类型及环境代号 TH —— 湿热带型； W —— 户外防轻腐蚀型； WF1 —— 户外防中腐蚀型； WF2 —— 户外防强腐蚀型； F1 —— 户内防中腐蚀型； F2 —— 户内防强腐蚀型。
Y3-200L1-2 30 55.4
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Y3系列三相异步电动机一、产品简介Y3系列三相异步电动机（以下简称Y3电机）是一般用途的全封闭自扇冷鼠笼型三相异步电动机。
该系列电机的基本防护等级为IP55，绝缘等级为F级，电机温升按B级考核；等级和安装尺寸符合IEC标准。
该系列电机采用冷轧硅钢片作为导磁材料，符合国家产业政策，是Y 、Y2系列电动机的升级换代产品。
同时，满足了GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。
该系列电机主要适用于不含易燃、易爆或腐蚀气体的一般场所和无特殊要求的机械上。
二、产品特点Y3电机具有设计新颖、结构紧凑，造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小、运行安全可靠、使用维护方便等特点；但功率因数较低，调速也较困难。
大容量低转速的动力机常用同步电动机，同步电动机不但功率因数高，而且其转速与负载大小无关，只决定于电网频率，工作较稳定。
在要求宽范围调速的场合多用直流电动机，但它有换向器，结构复杂，价格昂贵，维护困难，不适于恶劣环境。
三、用途Y3电机广泛应用于机床、风机、水泵、压缩机和交通运输、农业、食品加工等各类机械电力传动。
四、使用条件在下列使用条件下，Y3电机应能正常运行：1、海拔不超过1000m；2、环境空气最高温度随季节而变化，但不超过400C；3、环境空气最低温度为-150C；4、最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃；五、工作原理当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。
三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。
与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。
按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。
笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。
绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。
调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。
电动机按体积大小分类：电动机按电源类型的分类详见附录一六、型号含义Y3系列电动机有两种设计。
一种是适用于一般机械配套和出口需要，在轻载时有较高效率，在实际运行中有较佳节能效果，且具有较高堵转转矩，此设计称为Y3-Y系列。
型号如：Y3-100L1-4YY3: Y表示异步电动机；3表示第三次设计。
100: 电机中心高（mm），即由电机轴心到机座底脚面的高度。
L1: L表示机座长短, L-长，M-中，S-短；1表示铁心序号，1为第一种铁心长度。
4:级数。
Y：表示第一种设计（可省略）。
另一种设计是满载时有较高效率，更适用于长期运行和负载率较高的使用场合，如水泵、风机配套，此设计称为Y3-E系列。
型号如：如Y3-200L2-6E：Y3: Y表示异步电动机；3表示第三次设计。
100: 电机中心高（mm）。
L2: L表示机座长短, L-长，M-中，S-短；2表示铁心序号，2为第二种铁心长度。
6:级数。
E：表示第二种设计。
七、产品参数1、额定功率：一般在0.18KW-315kw之间。
2、额定电流：按功率、级数的不同而不同。
3、级数：2，4，6，8，10，12，14，16。
4、额定电压：380V，可选220-760v之间任何电压值。
5、额定频率：50Hz,60Hz。
6、防护等级：IP54、IP55（见GB/T4942.1）。
7、冷却方式：IC411（符合GB/T1993）。
8、工作方式：连续工作制，或S1工作制，简称S1，保持在恒定负载下运行至热稳定状态。
S-连续，S2-短时， S3-断时。
9、连接方式：功率3kw以下为Y接法，其他功率均为△接法。
10、转速：同步转速(N=60秒*50HZ*2/级数)，2级-3000r/min；4级-1500r/min。
实际上，由于转差率的存在，电机实际转速略低于旋转磁场的转速。
11、重量：详见附录二。
12、温升：即电机的发热程度，B级。
温升作为衡量电机发热标志，A级为60℃，E级为75℃，B级为80℃，F级为100℃，H级为125℃。
13、功率因数：功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
14、效率：效率是衡量电动机的一个重要指标。
电动机输出功率 P2 与电动机输入功率 P1 之比的百分数，叫做电动机的效率。
我国中小型电动机平均效率87%，国际先进水平为92%。
IEC 60034-30标准将电机效率分为IE1（对应eff2）、IE2（对应eff1）、IE3、IE4（最高）四个等级。
我国目前从2011年7月1日其实施IE2标准。
15、绝缘等级：通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同。
电动机的绝缘等级是指其所用绝缘材料的耐热等级，各绝缘等级对应的温度：A EB F H105℃ 120℃ 130℃ 155℃ 180℃八、产品结构1、外形图Y3电机系全封闭、外扇冷式、鼠笼型结构。
分卧式和立式。
卧式电机立式电机2、内部结构图1、B5法兰2、轴套3、螺栓4、弹簧垫圈5、前端盖6、轴承7、键8、转子9、定子10、机座 11、铭牌 12、波形垫圈 13、后端盖 14、密封垫 15、风叶 16、风叶卡簧17、风罩 18、垫圈 19、风罩螺丝 20、铜螺帽 21、铜垫片 22、铜连接片 23、连接板24、连接盒座 25、密封垫 26、连接盒盖 27、螺丝 28、接地标志 29、护套 30、皮垫主要零部件说明：1、连接法兰材质：灰铸铁2、前端盖材质：灰铸铁3、轴承小型电机两端轴承采用滚珠轴承（深沟球轴承）。
中型电机在负载端采用滚柱轴承（一般用于高负载工况），非负载端采用滚珠轴承。
轴承本身质量的好坏，影响电机使用寿命。
电机轴承安装的好坏与否，将直接影响到轴承的精度、寿命和性能。
4、转子转子是三相异步电动机的旋转部分，由转子铁心、转子绕组、转轴和风扇等部分组成。
转子的铁心也是电动机磁路的一部分，由外圆周上冲有均匀线槽的硅钢片（也称硅钢片，一般为0.5mm厚）叠压而成，并固定在转轴上。
转子铁心的线槽中放置转子绕组。
其作用是在旋转磁场作用下获得转动力矩。
按照构造的不同，转子分为鼠笼式和绕线式两种。
1）、鼠笼式转子鼠笼式异步电动机的转子绕组因其形状象鼠笼而得名，它的结构是嵌入线槽中铜条为导体，铜条的两端用短路环焊接起来（如右图）。
中小型鼠笼式异步电动机(100kW以下)采用较便宜的铝替代铜，将转子导体、短路环和风扇等铸成一体，成为铸铝鼠笼式转子（如右图）。
鼠笼式异步电动机结构简单，工作可靠，使用维护方便，因而得到广泛应用。
转子铁心外形图如下。
各型号转子尺寸及重量参见附录三。
2）、绕线式转子如右图，绕线式转子的绕组和定子绕组相似，但三相绕组连接成星形，三根端线连接到装在转轴上的三个铜滑环上，通过一组电刷与外电路相连接。
绕线式电动机的特点是：可以通过滑环和电刷，将附加电阻接入转子电路，从而改善起动性能和调节转速。
5、定子外形图如下：定子铁心：定子铁心是磁路的一部分，为了降低铁心损耗，采用0.5mm厚的由矽钢片（硅钢片）叠压而成，硅钢片间彼此绝缘。
铁心内圆周上分布有若干均匀的平行槽，用来嵌放定子绕组。
定子绕组：定子绕组是电机定子的电路部分，用绝缘铜线或铝线绕指而成。
三相绕组对称地钱放在定子槽内。
三相异步电机定子绕组的三个首端U1、V1、W1和三个末端U2、V2、W2，都从机座上的接线盒中引出。
定子线圈：定子冲片的尺寸图详见附录46、机座常规的机座有3种， IMB3机座带底座，端盖无凸缘；IMB5机座不带底脚，端盖有凸缘；IMB35机座带底脚，端盖有凸缘。
机座号，通常电机的机座号为电机的中心高。
材质：灰铸铁7、后端盖材质：灰铸铁8、风叶风叶由风叶毂和叶片组成，沿风叶毂外圆周并有均匀分布的槽，叶片插在槽中，经焊接、粘接等永久性联接方法使叶片与风叶毂成为一体。
材质：塑料、铸铁或铸铝。
一般用塑料风叶。
9、风罩钢板冲压而成。
材质：Q23510、热保护、加热器、注排油及辅助接线盒该系列电机可以根据用户要求增加热保护或加热器，其中H160～H400电机绕组可根据用户要求埋置PTC测温元件或Pt100测温元件。
H280～H400电机可根据用户要求埋置Pt100轴承测温元件。
H160～H400电机可根据用户要求安装加热器。
H355～H400电机热保护及加热器接线共用一个独立接线盒，位于电机的右侧面,其余机座号热保护及加热器与主电源共用一个接线盒。
H180～H400电机带注排油装置，电机接线盒位置在机座顶部，也可以根据用户要求制作成右侧出线或左侧出线。
九、电动机中几种常见材料的介绍1、灰铸铁：根据30mm单铸试棒的抗拉强度，分为HT100、HT150、HT200、HT250、HT300、牌号最小抗拉强度 N/mm2HT150 150HT200 200HT250 250灰铸铁的密度：HT100～HT200为7.2kg/cm3；HT250～HT350为7.35kg/cm3。
2、硅钢片：分为冷轧和热轧。
铁损值（单位：W/Kg）是质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。
3、云母带按胶含量分类（1）一般按胶含量低于9%以下的云母带为少胶云母带;胶含量介于9%~22%的云母带为中胶云母带;胶含量大于32%的云母带为多胶云母带;（2）少胶云母带云母含量高,绝缘漆易于渗透。
采用少胶云母带绝缘的线圈包扎后要立即嵌线,它较模压线圈易于嵌线，绝缘损伤小，应用VPI后,电机绝缘性能好，整体性能好，电机寿命长。
（3）由于我国制造的少胶云母带易产生掉粉，包扎时易断，故发展了中胶云母带；中胶云母带中云母含量较高，一般也采用VPI处理，绝缘厚度较少胶带厚。
（4）多胶云母带中胶含量高，保证了绝缘不易产生发空等缺陷；一般线圈采用模压处理。
工艺较繁琐且时间长。
4、防锈漆：H06-2环氧酯铁红底漆适用于黑色金属表面H06-2环氧酯锌黄底漆适用于轻金属表面面漆：中灰聚氨酯磁漆（双组分）颜色常见代号有：RAL1000～9023，8.0B 7.2/3.15、钢材：45，优质碳素结构钢。
用来制造汽轮机、压缩机、泵的运动零件；还可以用来代替渗碳钢制造齿轮、轴、活塞销等零件，但零件须高频或火焰表面淬火。
