第二章洞口、通道口、电梯井防护标准做法

湖北东方明珠酒业有限责任公司新建办公楼工程三宝四口五临边防护标准湖北东方明珠有限责任公司新建厂区工程监理项目部2013年6月三宝四口五临边防护标准一、“三宝”“四口”“五临边”概述“三宝”主要指安全帽、安全带、安全网等防护用品正确使用，“四口”是指楼梯口、电梯井口、预留洞口、通道口等各种洞口的防护应符合要求，“五临边指深基坑、阳台、雨蓬、楼板、屋面等临边部位的防护，两者防护不当，就存在高处坠落、物体打击等一系列事故发生的隐患。

为此项目部成立以项目经理为首、项目质安、技术、各班组长为成员的“三宝”“四口”“五临边”的专项治理小组。

三、正确使用“三宝”安全帽、安全网、安全带产品必须有检验合格证、产品生产许可证、安全监督部门准用证，紧张购入不合格产品；安全帽必须符合GB2811-89国家标准；安全带必须符合GB6095-85标准；安全网必须符合GB5727-97国家标准密目式安全网，满足2000目/10cm×10cm 要求，6×1.8m的单张网重量应在3.0kg以上，并应满足绿色环境效果要求。

1、安全帽：进入施工现场必须戴好安全帽，扣好帽带，不准使用缺衬、缺带及破损的安全帽；安全帽按工种分色佩戴。

2、脚手架外侧、楼层临边、井架等处应用密目安全网封闭或拦护，安全网挂在杆件的内侧，应绷紧、用18#铅丝绑扎牢固，拼接严密，不得使用破损的安全网。

3、安全带：现场搭架、高处支模、悬空作业时应系好安全带，安全带应高挂抵用，挂在牢固可靠处，不准将绳子打结使用。

四、“四口”的防护要点及技术措施“四口”的防护内容：楼梯口、电梯井口、预留洞口、通道口1、材料使用：钢管立杆和栏杆均用φ48×3mm钢材，扣件采用可锻铸铁制作，应有出厂合格证，材质符合建设部颁发的《扣件式钢管脚手架标准》的材质要求；2、制作方式：采用钢管扣件式或采用定型化、工具化防护栏杆。

3安全防护技术措施：（1）楼梯口防护：设置上、下两道防护栏杆，上道栏杆高为1.2米，下道栏杆高为75cm，设置踢脚板，杆件里侧挂密目式安全网。

施工现场四口、五临边方案一、洞口防护本工程洞口主要包括：通道口、楼梯口、电梯井口及各种尺寸的预留洞口（包括尺寸在25cm以内）。

1、不同尺寸的洞口防护（1）楼板、屋面等面上短尺寸≥25cm的孔口，采用坚实的盖板盖设，盖板应能防止挪动。

（2）楼板面等外边长为25-50cm的洞口，安装预制构件的洞口及缺件临时形成的洞口，可用竹、木作盖板盖住洞口，盖板须能保持四周搁置均衡，并有固定其位置的措施。

2、电梯井口防护电梯井口采用1.5m高固定铁栅门防护，电梯井内从底层设一道平网再每隔二设水平安全网一道，如下图所示：3、楼梯口防护栏杆楼梯口设置0.6m及1.2m高的二道防护栏杆，内侧满挂密目式安全网如下图所示：4、通道口防护本工程通道口的设置位置根据施工现场实际而定，通道口必须有单独设置，不得与脚手架混搭，通道口总宽度为3M，二边各伸出1M设双层防护，并做60cm以上的翻边（详见下图）。

二、临边防护施工现场中工作面边沿无围护设施或围护设施高度不足90cm的高处作业称为临边防护，常见有以下几个方面：根据本工程的特点，该工程施工中的临边主要有：基坑边、楼层临边、阳台边、梯段边以及卸料平台临边防护。

1、基坑边楼层临边、阳台边、楼梯段边防护：防护栏杆由上、下横杆及栏杆柱组成，上杆离地高度为1.2M，下杆离地高度为0.6M,屋面防护栏杆上杆高度为1.5M并加挂安全立网,除经设计计算外,横杆长度大于2M时,必须加设栏杆柱(见详图)。

2、栏杆柱的固定应符合下列要求（1）当在砼楼面、屋面、或墙面固定时，可用预埋件与钢管或钢筋焊牢，基坑边栏柱钢管可与垂直地面的预埋钢筋焊接。

（2）当在砖或砌块等砌体固定时，可预先砌入规格相适应的80mm×6mm 弯转扁钢作预埋铁的砼块，然后用上述方法固定。

（3）栏杆柱的固定及其与横杆的连接，其整体构造应使防护栏杆在任何处，均能经受任何方向和1000N外力，当栏杆所处位置有3人以上挤与东西冲击或物体碰撞等可能时，应加大横杆面或加密立柱。

概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。

一、定义：（一）“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。

作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。

（二）“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、人孔、坑槽、竖向孔洞等）、通道口。

（三）“五临边”是指：①基坑周边；②尚未安装栏杆或栏板的阳台、料台、挑平台周边；③雨篷与挑檐边、分层施工的楼梯口和梯段边；④无脚手架的屋面与楼层周边、水箱与水塔周边；⑤井架施工电梯和脚手架等与建筑物通道的两侧边。

二、特点：“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。

三、重大危险源：主要是防止物体打击、高处坠落等重大危险源造成的伤害。

一、“三宝”1、安全帽：安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全帽》（GB2811-2007）的要求；说明：1、不准使用缺衬、缺带及破损的安全帽；2、应正确使用安全帽并扣好帽带，如下图所示。

安全帽佩戴示意及施工人员着装规范提示牌管理人员带红色帽子专职安全员带白色帽子特种作业人员带蓝色帽子普通工人带黄色帽子2、安全网：安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全网》（GB5725-2009）的要求（1）密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂说明：1、所使用的密目式安全网应符合2000目/100cm2的要求；2、安全立网张挂必须严密，四角必须紧绷。

（2）安全平网洞口安全平网张挂说明：1、安全平网上的每根系绳都应与支架系结，四周边绳（边缘））应与支架贴紧，系结应符合打结方便，连接牢固又容易解开，工作中受力后不会散脱；2、内挂式安全平网网面应水平，并保证与墙体及网体最大间隙不超过10cm。

3、安全带：安全带必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全带》（GB6095-2009）的要求。

概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。

一、定义：（一）“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。

作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。

（二）“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、人孔、坑槽、竖向孔洞等）、通道口。

（三）“五临边”是指：①基坑周边；②尚未安装栏杆或栏板的阳台、料台、挑平台周边；③雨篷与挑檐边、分层施工的楼梯口和梯段边；④无脚手架的屋面与楼层周边、水箱与水塔周边；⑤井架施工电梯和脚手架等与建筑物通道的两侧边。

二、特点：“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。

三、重大危险源：主要是防止物体打击、高处坠落等重大危险源造成的伤害。

第 1 页共34 页一、“三宝”1、安全帽：安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全帽》（GB2811-2007）的要求；说明：1、不准使用缺衬、缺带及破损的安全帽；2、应正确使用安全帽并扣好帽带，如下图所示。

第 2 页共34 页安全帽佩戴示意及施工人员着装规范提示牌第 3 页共34 页管理人员带红色帽子专职安全员带白色帽子特种作业人员带蓝色帽子普通工人带黄色帽子第 4 页共34 页2、安全网：安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全网》（GB5725-2009）的要求（1）密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂说明：1、所使用的密目式安全网应符合2000目/100cm2的要求；2、安全立网张挂必须严密，四角必须紧绷。

第 5 页共34 页（2）安全平网洞口安全平网张挂说明：1、安全平网上的每根系绳都应与支架系结，四周边绳（边缘））应与支架贴紧，系结应符合打结方便，连接牢固又容易解开，工作中受力后不会散脱；2、内挂式安全平网网面应水平，并保证与墙体及网体最大间隙不超过10cm。

建筑工程洞口、临边安全防护实施方案1、洞口的防护（1）边长小于500cm的洞口应安装预制构件时的洞口以及缺件临时形成的洞口，可用竹、木板作盖板加以盖设，盖板搁置时，四周要保持均衡，并没有固定其位置的措施，防止发生牵动；（2）边长大于500cm的洞口应必须设置以扣件扣接钢管而成网格，并在其上满铺竹笆或脚手板，也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格的间距不能大于20cm。

且其所有楼梯必须设置安全防护栏杆，栏杆选用钢管进行搭设，设置两道水平杆，第一道距楼梯面20cm，第二道距楼梯面90cm,钢管涂刷红白油漆；在平台架卸料层两侧面及防护门间的空档处设置挡脚板和防护网，并于平台架体绑扎牢固平台底板应满铺脚手板，固定牢固，材质符合要求。

有条件的工程必须使用悬挑工具式卸料平台；落地式卸料平台必须有独立的支撑系统，支设牢固，严禁与脚手架架体连接。

2、临边防护（1）临边必须根据实际情况设置符合安全要求的防护设施。

（2）防护设施抗冲击性必须符合安全要求。

（3）临边防护采用钢管、扣件组装，刷红白漆，间距300mm。

防护设置600、1200mm两道，用密目网封闭或下设180mm挡脚板，立柱间距不大于2m。

（4）基坑周边，尚未安装栏杆或栏板的阳台、料台与挑平台周边，雨篷与挑檐边，无外脚手的屋面与楼层周边及水箱与水塔周边等处，都必须设置防护栏杆。

（5）首层墙高度超过3.3m的二层楼面周边，以及无外脚手的高度超过3.2m 的楼层周边，必须在外围架设安全平网一道。

（6）分层施工的楼梯口和梯段边，必须安装临时护栏。

顶层楼梯口应随工程结构进度安装正式防护栏杆。

（7）各种垂直运输接料平台，除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆。

（8）搭设临边防护栏杆时，必须符合下列要求：①防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为 1.2m，下杆离地高度0.6m。

②1.5m×1.5m以下的孔洞，应预埋通长钢筋网或加固盖板。

一、“三宝”、“四口”防护“三宝”、“四口”，即：安全帽、安全网、安全带的安全使用（施工作业人员称其为拯救生命的三件宝；楼梯口、电梯井口、预留洞口、通道口的防护。

）“三宝”、“四口”是伴随着高处作业所造成的高处坠落和物体打击而产生的。

而高处作业在建筑施工过程中无法回避。

从苏州建筑行业统计，1996年至2000年发生的51例重伤以上事故，高处坠落24例，物体打击8例，为伤亡总人数的62.7%。

避免高处作业所造成的人员伤亡，安全科技措施种类很多，综合起来有两种：一是第一道防线，即设置护栏、立网、铺满排片，盖好洞口等措施，从根本上避免人员坠落或物体落下；二是第二道防线，万一发生人员坠落和落物事件，依靠安全帽、安全网、安全带的保护，避免和减轻伤害。

1．基本定义1．1高处作业凡在坠落高度基准面2M以上（含2M）有可能坠落的高处进行的作业，均称为高处作业。

（摘自GB3608－83《高处作业分级》）。

1．2临边作业施工现场中，工作面边沿无围护设施或围护设施高度低于80CM时的高处作业。

（摘自JGJ80－91《建筑施工高处作业安全技术规范》）1．3洞口作业孔与洞边口旁的高处作业，包括施工现场及通道旁深度在2M及2M以上的桩孔、入孔、沟槽与管道、孔洞等边沿上的作业。

（摘自JGJ80－91《建筑施工高处作业安全技术规范》）2．高处作业的级别2．1高处作业高度在2－5M时，称为一级高处作业；2．2高处作业高度在5M以上至15M时，称为二级高处作业；2．3高处作业高度在15M以上至30M时，称为三级高处作业；2．4高处作业高度在30M以上时称为特别高处作业。

摘自GB3608－83《高处作业分级》。

3．坠落半径（摘自GB3608－83《高处作业分级》）坠落范围半径R随作业高度H不同而不同。

其可能坠落范围半径R，根据高度H不同分别是：当高度H为2－5M时，半径R为2M；当高度H为5M以上至15M时，半径R为3M；当高度H为15M以上至30M时，半径R为4M；当高度H为30M以上时，半径R为5M。

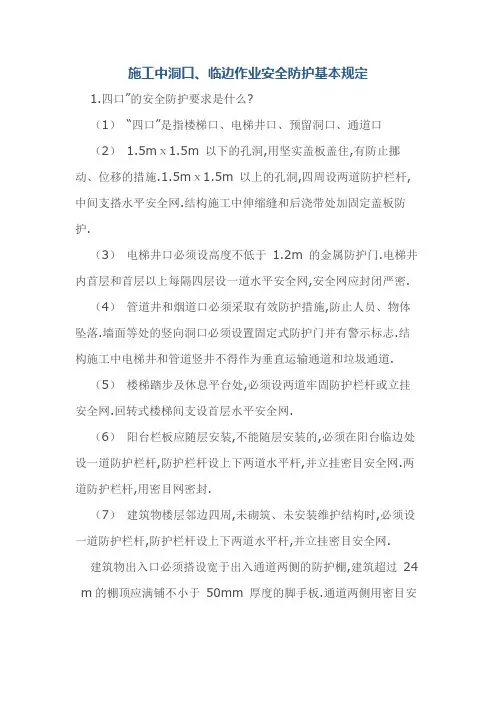

施工中洞口、临边作业安全防护基本规定1.四口”的安全防护要求是什么?（1）“四口”是指楼梯口、电梯井口、预留洞口、通道口（2） 1.5mⅹ1.5m 以下的孔洞,用坚实盖板盖住,有防止挪动、位移的措施.1.5mⅹ1.5m 以上的孔洞,四周设两道防护栏杆,中间支搭水平安全网.结构施工中伸缩缝和后浇带处加固定盖板防护.（3）电梯井口必须设高度不低于 1.2m 的金属防护门.电梯井内首层和首层以上每隔四层设一道水平安全网,安全网应封闭严密.（4）管道井和烟道口必须采取有效防护措施,防止人员、物体坠落.墙面等处的竖向洞口必须设置固定式防护门并有警示标志.结构施工中电梯井和管道竖井不得作为垂直运输通道和垃圾通道.（5）楼梯踏步及休息平台处,必须设两道牢固防护栏杆或立挂安全网.回转式楼梯间支设首层水平安全网.（6）阳台栏板应随层安装,不能随层安装的,必须在阳台临边处设一道防护栏杆,防护栏杆设上下两道水平杆,并立挂密目安全网.两道防护栏杆,用密目网密封.（7）建筑物楼层邻边四周,未砌筑、未安装维护结构时,必须设一道防护栏杆,防护栏杆设上下两道水平杆,并立挂密目安全网.建筑物出入口必须搭设宽于出入通道两侧的防护棚,建筑超过24 m的棚顶应满铺不小于50mm 厚度的脚手板.通道两侧用密目安全网封闭.多层建筑防护棚长度不小于3m,高层不小于6m,防护棚高度不低于3m.1.“五临边”的安全防护要求是什么?（1）“五临边”是指深度超过2 m的槽、坑、沟的周边；在施工程无外脚手架的屋面(作业面)和框架结构楼层的周边；井字架、龙门架、外用电梯和脚手架与建筑物的通道、上下跑道和斜侧道的两侧边；尚未安装栏板、栏杆阳台、料台、挑平台的周边；在施工程楼梯口的梯段边.（2）五临边必须设置防护栏杆,防护栏杆由上、下两道横杆及栏杆柱组成,上横杆离地高度 1.2m,下杆离地高度0.6m.坡度大于1：2 的斜屋面,防护栏杆应高于1.5m,并加挂安全立网.横杆长度大于2m 时,必须加设栏杆柱；给排水沟槽、桥梁工程、泥浆池等临边危险部位应进行有效防护.（3）各种垂直运输卸料平台临边防护必须到位,侧边设1.2m 高两道防护栏杆和安全网全封闭,进料口设置防护门.或采用1.2m 高定型彩钢板全封闭,平台口还应设置含踢脚防护的安全门或活动防护栏杆.卸料平台底板要求采用厚4cm 以上木板、钢板等硬质板材铺设,并设有防滑条,严禁只采用毛竹脚手片.悬挑式钢平台的支撑点与上部拉结点必须位于建筑物上,不得设置在脚手架等施工设备上.斜拉杆或钢丝绳,构造上宜两边各设前后两道,两道中的每一道均应作单道受力计算使用.。

13.3“洞口”防护规定“洞口”防护规定一、楼梯口、电梯井口的安全防护（一）《建筑施工高处作业安全技术措施》（JGJ80-91）规定：进行洞口作业以及因工程工序需要而产生的，使人与物有坠落危险或危及人身安全的其他洞口进行高处作业时，必须按规定设置防护措施。

（二）楼梯口应设置防护栏杆；电梯井口除设置固定栅门外，（门栅网格的间距不应大于15cm）还应在电梯井内每隔两层（不大于10m）设置一道安全平网。

平网内无杂物，网与井壁间隙不大于10cm。

当防护高度超过一个标准层时，不得采用脚手板等硬质材料做水平防护。

（三）防护栏杆、防护栅门应符合规范规定，整齐牢固，与现场规范化管理相适应。

防护设施应在施工组织设计中有设计，整齐美观，周转使用，以满足定型化、工具化的要求。

（四）电梯井口的防护应按定型化、工具化的要求设计制作，其高度应在1.5～1.8m范围内。

定型化、工具化是指对防护栏杆、防护门改变过去的随意性和临时性观念，而制作成定型的、工具式的，可以重复使用，既可保证安全可靠，又做到方便经济。

二、预留洞口中、坑、井防护（一）按照《建筑施工高处作业安全技术规范》（JGJ80-91）规定，对孔洞口（水平孔洞口短边尺寸大于2.5cm的，竖向孔洞高度大于75cm的）都要进行防护。

（二）各类洞口防护具体做法，应针对洞口大小及作业条件，在施工组织设计中分别进行设计规定，并在施工现场中形成定型化，不允许由作业人员随意找材料盖上的临时做法，防止由于不严密、不牢固而存在事故隐患。

（三）较小的洞口可临时砌死或用定型盖板盖严；较大的洞口可采用穿于混凝土板内的钢筋构成防护网，上面满铺竹笆或脚手板；边长在1.5m以上的洞口中，张挂安全平网并在四周设防护栏杆或作业条件设计更合理的防护措施。

三、通道口的安全防护（一）在建工程地面入口处和施工现场在施工人员流动密集的通道上方，应设置防护棚，防止因落物产生的物体打击事故。

（二）防护棚顶部材料可采用5cm厚木板或相当于5cm厚木板强度的其他材料，两侧应沿栏杆架用密目式安全网封闭。

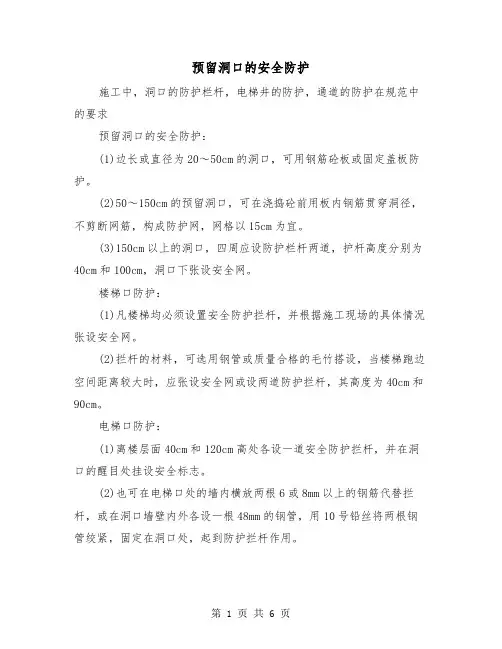

预留洞口的安全防护施工中，洞口的防护栏杆，电梯井的防护，通道的防护在规范中的要求预留洞口的安全防护：(1)边长或直径为20～50cm的洞口，可用钢筋砼板或固定盖板防护。

(2)50～150cm的预留洞口，可在浇捣砼前用板内钢筋贯穿洞径，不剪断网筋，构成防护网，网格以15cm为宜。

(3)150cm以上的洞口，四周应设防护栏杆两道，护杆高度分别为40cm和100cm，洞口下张设安全网。

楼梯口防护：(1)凡楼梯均必须设置安全防护拦杆，并根据施工现场的具体情况张设安全网。

(2)拦杆的材料，可选用钢管或质量合格的毛竹搭设，当楼梯跑边空间距离较大时，应张设安全网或设两道防护拦杆，其高度为40cm和90cm。

电梯口防护：(1)离楼层面40cm和120cm高处各设一道安全防护拦杆，并在洞口的醒目处挂设安全标志。

(2)也可在电梯口处的墙内横放两根6或8mm以上的钢筋代替拦杆，或在洞口墙壁内外各设一根48mm的钢管，用10号铅丝将两根钢管绞紧，固定在洞口处，起到防护拦杆作用。

(3)当进入电梯井内施工时，电梯井门口必须设有安全可靠的防护门或其他有效措施。

(4)电梯井内每隔两层张设一道安全网，或每层铺设竹笆片，网内杂物应及时清除。

深坑、过道防护：(1)深坑周边应设置两道防护拦杆，其高度为40cm和100cm。

行人坡道应用扶手及防滑措施，夜间出入口须凤红灯示警。

直径(或边长)50cm以上的桩孔及砼杯形基础也应防护。

(2)施工中建筑物底层的出入口，过道须搭设防护棚，棚宽应大于道口。

井架通道口及两侧边的安全防护：(1)井架通道口处须选用符合规定的脚手板或竹笆片做通道，其宽度须大于洞口宽度。

脚手板应横铺，其搁置点不少于一板三楞。

(2)井架通道口的两侧边，须设置两道防护栏杆，其高度为40cm 和100cm。

并根据现场情况，也可用竹笆片做围拦防护。

(3)井架须用安全网进行三面围护封闭。

网与网拼接严密，防止落物伤人。

井架口应设置安全门或防护门，安全门可用拉门，开启门或提升门。

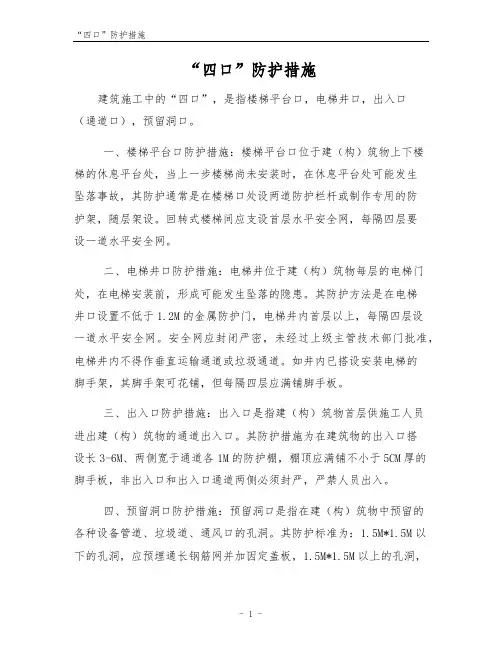

“四口”防护措施
建筑施工中的“四口”，是指楼梯平台口，电梯井口，出入口
（通道口），预留洞口。

一、楼梯平台口防护措施：楼梯平台口位于建（构）筑物上下楼
梯的休息平台处，当上一步楼梯尚未安装时，在休息平台处可能发生
坠落事故，其防护通常是在楼梯口处设两道防护栏杆或制作专用的防
护架，随层架设。

回转式楼梯间应支设首层水平安全网，每隔四层要
设一道水平安全网。

二、电梯井口防护措施：电梯井位于建（构）筑物每层的电梯门处，在电梯安装前，形成可能发生坠落的隐患。

其防护方法是在电梯
井口设置不低于1.2M的金属防护门，电梯井内首层以上，每隔四层设
一道水平安全网。

安全网应封闭严密，未经过上级主管技术部门批准，电梯井内不得作垂直运输通道或垃圾通道。

如井内已搭设安装电梯的
脚手架，其脚手架可花铺，但每隔四层应满铺脚手板。

三、出入口防护措施：出入口是指建（构）筑物首层供施工人员
进出建（构）筑物的通道出入口。

其防护措施为在建筑物的出入口搭
设长3-6M、两侧宽于通道各1M的防护棚，棚顶应满铺不小于5CM厚的脚手板，非出入口和出入口通道两侧必须封严，严禁人员出入。

四、预留洞口防护措施：预留洞口是指在建（构）筑物中预留的
各种设备管道、垃圾道、通风口的孔洞。

其防护标准为：1.5M*1.5M以下的孔洞，应预埋通长钢筋网并加因定盖板，1.5M*1.5M以上的孔洞，
四周必须设两道护身栏杆，中间支挂水平安全网，作为半地下室的采光井，上口应用脚手板铺满，并与建筑物固定。
