同步电机的分类

同步电机知识点（整理：王子铟、包振）1.同步电机概述：主要用于发电机，也可用于电动机，其定子结构与异步电机相同，区别主要在转子侧。

同步电机的转子装有磁极，通入直流电流励磁，具有确定的极性。

“同步”的体现：转子旋转的速度必须严格和定子磁场同步。

2.同步电机的转速与负载的大小无关，计算公式为pfn 60=，当同步电机并入无穷大电网时，其转速固定，无法通过各类调节来改变。

3.同步电机的结构和分类：同步电机有旋转电枢式（磁极装在定子上，用于小容量同步电机中）和旋转磁极式（磁极装在转子上，为大中型同步电机的基本形式）两种，主要以旋转磁极式为主。

旋转磁极式同步电机又分为隐极式和凸极式两种隐极式电机的代表：汽轮发电机；凸极式代表：水轮发电机。

4.同步发电机的额定值①额定电压UN （V 、kV ）：额定运行时定子三相绕组上的线电压。

②额定电流IN （A 、kA ）：额定运行时流过定子绕组的线电流。

③额定功率因数cos φN:额定运行时输出有功功率和视在功率比值。

④额定效率ηN ：额定运行时的效率⑤额定容量S N =NN I U 3对发电机是出线端额定视在功率，单位为VA ，kVA 或MVA 对调相机是出线端额定无功功率，单位为var ，kvar 或Mvar ⑥额定功率P N对发电机是额定输出有功电功率P N =S N cos ϕN =N N I U 3cos ϕN对电动机是轴上输出额定机械功率P N =S N cos ϕN ηN =N N I U 3cos ϕN ηN5.同步发电机的空载运行（1）过程建立：转子励磁绕组通以直流励磁电流→形成静止磁场→转子由原动机拖动以同步转速旋转→静止磁场跟随转子一起转动，形成运动的磁场→交变的磁场在定子的三相对称绕组中感应出电动势。

因为定子电枢绕组开路，电枢电流为零，磁场全部由转子电流建立，因此漏磁通仅与转子励磁绕组交链。

感应电动势的计算：若主磁场B0在气隙中正弦分布，且以同步速n1旋转，则在定子绕组中产生对称三相电动势：︒∙︒∙︒∙∠=∠=∠=240,120,0000000E E E E E E C B A 有效值：0111044.4φN k N f E =(601pn f =)隐极机的励磁磁动势是矩形波，凸极机的励磁磁动势是阶梯波。

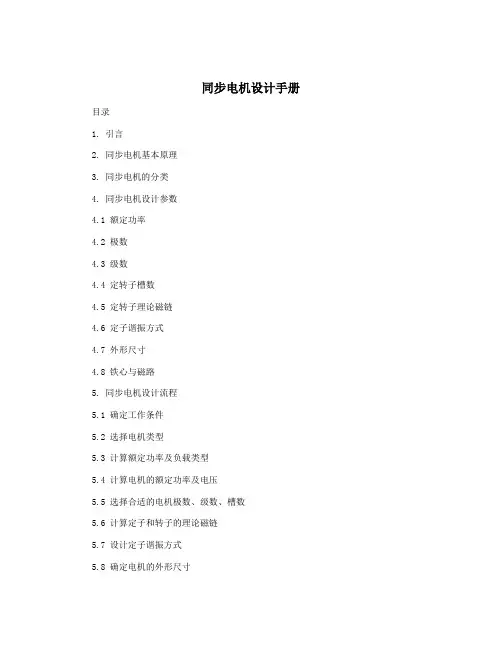

同步电机设计手册目录1. 引言2. 同步电机基本原理3. 同步电机的分类4. 同步电机设计参数4.1 额定功率4.2 极数4.3 级数4.4 定转子槽数4.5 定转子理论磁链4.6 定子谐振方式4.7 外形尺寸4.8 铁心与磁路5. 同步电机设计流程5.1 确定工作条件5.2 选择电机类型5.3 计算额定功率及负载类型5.4 计算电机的额定功率及电压5.5 选择合适的电机极数、级数、槽数5.6 计算定子和转子的理论磁链5.7 设计定子谐振方式5.8 确定电机的外形尺寸5.9 设计铁心和磁路6. 同步电机设计的注意事项6.1 避免谐振6.2 保持磁路稳定性6.3 降低温升6.4 提高效率7. 同步电机设计实例8. 结论9. 参考文献本手册旨在介绍同步电机的设计原理和流程，并提供设计实例以供参考。

同步电机是一种常用的电动机，在工业和家用领域具有广泛应用。

通过深入了解同步电机的设计参数和注意事项，能够指导工程师在设计过程中做出正确的决策，以获得高效、可靠的同步电机。

手册中提到的参数和设计流程经过严谨的理论推导和实践验证，有助于读者获得全面的设计知识，并能够根据具体要求进行灵活的应用。

在设计同步电机时，需要考虑的参数包括额定功率、极数、级数、定转子槽数、定转子理论磁链、定子谐振方式、外形尺寸等。

这些参数的选择和计算是设计的基础，通过正确的计算和分析，可以使同步电机在工作过程中达到理想的效果。

设计同步电机的流程包括确定工作条件、选择电机类型、计算额定功率及负载类型、计算电机的额定功率及电压、选择合适的极数、级数、槽数、计算定子和转子的理论磁链、设计定子谐振方式、确定电机的外形尺寸、设计铁心和磁路等步骤。

在每一步设计过程中，都需要根据实际情况进行计算和分析，以确保设计的可行性和有效性。

在设计同步电机时，需要注意避免谐振、保持磁路的稳定性、降低温升和提高效率。

这些注意事项是在设计过程中需要特别关注的问题，通过合理的设计和选材，能够有效地解决这些问题，提高同步电机的性能和可靠性。

同步电机的三种运行状态及特点
同步电机是一种电动机，具有与交流电源同步运行的特性。

同步电机的运行状态可以分为三种：同步运行状态、失步运行状态和过励磁运行状态。

同步运行状态是指电机的转速与交流电源的频率相等，这时电机的转速和电源频率之间的比值就是同步速度。

同步电机运行时转矩稳定，性能稳定可靠，但是启动时需要外部助力。

失步运行状态是指电机的转速低于同步速度，这时电机的转矩会减小，性能不稳定。

失步运行常常发生在电机负载过重或者启动阻力较大的情况下。

过励磁运行状态是指电机的励磁电流超过额定值，会导致电机过热甚至烧毁。

过励磁运行常常发生在电机负载突然减小或者电源电压波动较大的情况下。

综上所述，同步电机的三种运行状态各具特点，需要根据不同的使用情况进行选择和控制，以保证电机的正常工作和安全运行。

- 1 -。

永磁式同步电机的特点及其分类永磁式同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。

和异步电动机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。

和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。

永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。

近年来，随着永磁材料性能的不断提高和完善，特别是钕铁硼永磁的热稳定性和耐腐蚀性的改善和价格的逐步降低以及电力电子器件的进一步发展，加上永磁电机研究开发经验的逐步成熟，经大力推广和应用已有研究成果，使永磁电机在国防、工农业生产和日常生活等方面获得越来越广泛的应用。

正向大功率化(高转速、高转矩)、高功能化和微型化方面发展。

目前，稀土永磁电机的单台容量已超过1000KW，最高转速已超过300000r/min，最低转速低于0.01r/min，最小电机的外径只有0.8mm，长1.2mm。

我国是盛产永磁材料的国家，特别是稀土永磁材料钕铁硼资源在我国非常丰富，稀土矿的储藏量为世界其他各国总和的4倍左右，号称“稀土王国”。

稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平。

因此，对我国来说，永磁同步电动机有很好的应用前景。

充分发挥我国稀土资源丰富的优势，大力研究和推广应用以稀土永磁电机为代表的各种永磁电机，对实现我国社会主义现代化具有重要的理论意义和实用价值。

永磁同步电动机的转子磁钢的几何形状不同，使得转子磁场在空间的分布可分为正弦波和梯形波两种。

因此，当转子旋转时，在定子上产生的反电动势波形也有两种：一种为正弦波；另一种为梯形波。

这样就造成两种同步电动机在原理、模型及控制方法上有所不同，为了区别由它们组成的永磁同步电动机交流调速系统，习惯上又把正弦波永磁同步电动机组成的调速系统称为正弦型永磁同步电动机(PMSM)调速系统；而由梯形波(方波)永磁同步电动机组成的调速系统，在原理和控制方法上与直流电动机系统类似，故称这种系统为无刷直流电动机(BLDCM)调速系统。

新型电机的分类随着科技的不断进步，电机作为重要的动力设备，也在不断创新与发展。

新型电机在结构、工作原理和应用方面与传统电机有所不同，具有更高的效率、更小的体积和更广泛的应用领域。

根据其特点和应用范围的不同，新型电机可以分为以下几类。

一、永磁同步电机永磁同步电机是一种利用永磁体产生磁场来实现转子磁场与定子磁场同步的电机。

它具有高效率、高功率密度、高转矩和较宽的调速范围等优点，因此在空调压缩机、电动汽车、风力发电等领域得到广泛应用。

二、开关磁阻电机开关磁阻电机是利用磁阻对转子磁场的抵抗来实现转子运动的电机。

它具有结构简单、可靠性高、适应性强等特点，广泛应用于风扇、洗衣机、电动工具等家电和工业领域。

三、直线电机直线电机是一种将旋转运动转化为直线运动的电机。

它不需要传统的转子和传动装置，具有快速响应、高精度、高刚性和低噪音等优点，被广泛应用于自动化设备、数控机床和电梯等领域。

四、超导电机超导电机是利用超导体在低温下产生的零电阻和完全反射磁场的特性来实现高效率能量转换的电机。

它具有高效率、高功率密度和节能环保等优点，适用于高速列车、舰船推进、核磁共振等领域。

五、磁悬浮电机磁悬浮电机是利用磁悬浮技术实现转子悬浮和驱动的电机。

它具有无接触、无磨损、高转速和低噪音等特点，广泛应用于风力发电、离心式制冷压缩机和高速磁悬浮列车等领域。

六、电磁轨道交通电机电磁轨道交通电机是专门用于磁悬浮列车和磁吸附列车的电机。

它具有高功率密度、高转速、低噪音和低振动等特点，可以实现高速、平稳和节能的运行。

七、微电机微电机是指尺寸小于10毫米的电机，常用于微型机器人、医疗设备和消费电子产品等领域。

它具有体积小、重量轻、功率低的特点，可以实现微小空间内的精确控制和驱动。

总结起来，新型电机的分类包括永磁同步电机、开关磁阻电机、直线电机、超导电机、磁悬浮电机、电磁轨道交通电机和微电机。

每种类型的电机都有其独特的特点和应用领域，为各行各业提供了更高效、更可靠的动力支持。
