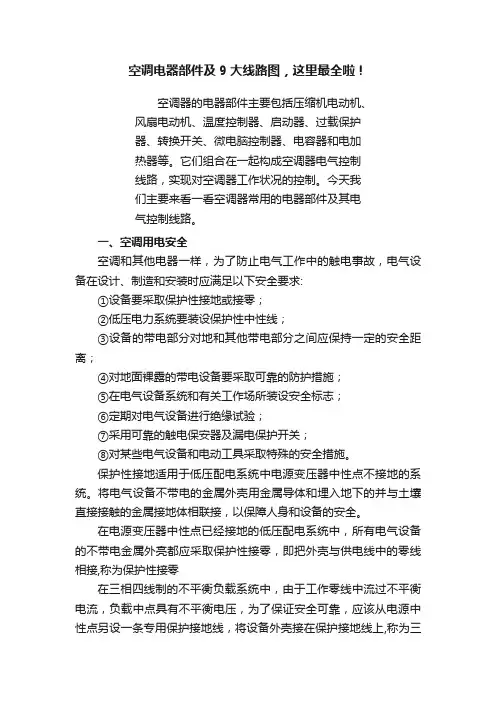

空调电器部件及9大线路图，这里最全啦！空调器的电器部件主要包括压缩机电动机、风扇电动机、温度控制器、启动器、过载保护器、转换开关、微电脑控制器、电容器和电加热器等。

它们组合在一起构成空调器电气控制线路，实现对空调器工作状况的控制。

今天我们主要来看一看空调器常用的电器部件及其电气控制线路。

一、空调用电安全空调和其他电器一样，为了防止电气工作中的触电事故，电气设备在设计、制造和安装时应满足以下安全要求:①设备要采取保护性接地或接零；②低压电力系统要装设保护性中性线；③设备的带电部分对地和其他带电部分之间应保持一定的安全距离；④对地面裸露的带电设备要采取可靠的防护措施；⑤在电气设备系统和有关工作场所装设安全标志；⑥定期对电气设备进行绝缘试验；⑦采用可靠的触电保安器及漏电保护开关；⑧对某些电气设备和电动工具采取特殊的安全措施。

保护性接地适用于低压配电系统中电源变压器中性点不接地的系统。

将电气设备不带电的金属外壳用金属导体和埋入地下的并与土壤直接接触的金属接地体相联接，以保障人身和设备的安全。

在电源变压器中性点已经接地的低压配电系统中，所有电气设备的不带电金属外亮都应采取保护性接零，即把外壳与供电线中的零线相接,称为保护性接零在三相四线制的不平衡负载系统中，由于工作零线中流过不平衡电流，负载中点具有不平衡电压，为了保证安全可靠，应该从电源中性点另设一条专用保护接地线，将设备外壳接在保护接地线上,称为三相五线制二、空调4大模块电器系统认识与故障排除1、功率模块1）作用功率模块的作用是将输入模块的直流电压通过其内部的IGBT的开关作用转变成驱动压缩机的三相交流电源。

变频压缩机运转频率的高低完全由功率模块所输出的工作电压的高低来控制，功率模块输出的电压越高，压机运转频率及输出功率越大。

反之压机运转频率及输出功率越低。

2）故障现象整机不工作，报通讯故障3）常见故障及检测方法a、用万用表测量P、N两端的直流电压，正常情况下在310V左右，而且输出的交流电压（U、V、W）一般不高于200V，如果功率模块的输入端无310V直流电压，则表明该机的整流虑波电路有问题，而与功率模块无关；如果有310V直流输入，而没有低于200V的交流输出，或U、V、W三相间输出的电压不均等，则可以判断功率模块有故障并进行更换。

美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。

美的KFR-26／33GW／CBPY型变频空调。

属“数智星”变频系列。

其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。

它们的电路原理基本相似。

结合图1～图6电路原理图，对整机单元电路作简要分析。

1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。

一路经接线柱L、N两端送到室外机主电源电路的输入端。

其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。

2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。

输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。

3.室内风机控制电路电路见上图、下图。

在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。

当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。

详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）空调电路控制功能空调在运行过程中，为了确保空调性能的正常和防止事故发生，本身具有完善的检测控制功能。

主要的检测对象是温度、压力、电流。

温度检测用的是温度传感器，压力检测用的是压力开关，电流检测用的是交流互感器。

变频空调还具有室外环境温度传感器、压缩机排气、回气管温度传感器。

2、常见温度传感器的作用（1）室内温度传感器：CPU根据设定工作状态，通过室内环温NTC检测室内环境温度，控制压缩机的通断。

（2）室内管温NTC制冷状态下：室内管温NTC 检测室内盘管温度是否过冷，在一定时间内盘管温度是否下降到一定温度。

若过冷，为防止内机盘管结霜，影响室内热量的交换，CPU压缩机停机保护。

一般-2℃-3℃进行保护。

制热状态下：防冷风吹出检测、过热卸荷、过热保护、制热效果。

空调制热开始内风机的运转手内管盘温度控制，当内管盘温达到28-32℃时，风机才运转，方式制热开始吹出冷风，造成人体不适。

制热过程中，若室内管温达到56℃，说明管温太高，CPU控制外风机停机，减少室外热量的吸收，压缩机不停机，称为制热卸荷。

若风机停机后，内管温度继续上升60℃，压缩机停机，这是空调的过热保护。

若在一定时间内，管盘温度没有上升到一定温度，CPU控制压缩机停机保护。

（3）室外管温NTC：主要作用是制热化霜温度检测，一般空调制热50分钟后，外机进入第一次化霜，以后的化霜就由室外管温传感器控制，温度降到-9 ℃时，开始化霜，管温回升到11-13 ℃停止化霜。

（4）外环温NTC：控制室外机的转速。

(5)压缩机排气NTC：避免压缩机过热、缺氟检测、使变频压缩机降频，控制制冷剂流量。

（6）压缩机吸气NTC：有电磁膨胀阀的空调制冷系统中，CPU通过检测压缩机回气温度控制制冷剂流量，有进步电机控制膨胀阀。

另外还起到制冷效果检测，判断故障状态工作状态是否正常。

二、压力开关1、压力开关的作用：压力开关有高压和低压两种。

简单实用的智能直流电机正反转开窗机控制器电路简单实用的智能直流电机正反转开窗机控制器电路窗帘控制电路作者：商联红此款智能开窗机控制器具有简单、可靠、实用、适应性强等特点，特别是电路具有到位自停功能，可以方便地和各种控制器连接实现手动和自动智能开窗的控制，为人们的生活提供方便。

一、电路组成和工作原理整个开窗机控制电路如下图所示，电路由输入部分，电流检测控制部分和执行部分组成。

输入部分接收输入控制开窗机开、关的直流输入电压，决定了开窗机的开和关，同时输入的电压为检测和执行部分提供电源。

电流检测控制部分通过检测电路，实现开窗电机在开、关窗到位后自动切断电机电源而停止。

执行部分为触点和电机的组合，决定电机的旋转方向，保证了电路的可靠运行。

1．开窗电机的运转原理开窗机的开和关是通过执行部分控制额定电压为24V的开窗直流电机的正反转来实现。

该电路通过两个继电器触点的切换，实现了电机的正反转和制动停车。

简化的控制电路如下图所示。

下图(a)中所示为开窗电机停止的状态，两个继电器KA1和KA2的触点都不动作。

电动机的电枢两端接地，电源不能加到电动机的两端，，开窗电机在由转动到停止的瞬间实现了停车制动功能。

下图(b)中，当要控制电机一个方向（正转）时，使继电器KA1动作，KA2不动作。

直流电源通过KA1的动合触点加到开窗电机的正端，开窗电机的负端通过KA2的动断触点接地，实现了电机的一个方向的旋转。

下图(c)中，当要控制电机往相反方向（反转）时，使继电器KA2动作，KA1不动作。

直流电源通过KA2的动合触点加到开窗电机的负端，开窗电机的正端通过KA1的动断触点接地，实现了电机的相反方向的旋转。

执行电路中的其他元件如压敏电阻RV2，电容C3，二极管VD3、VD4起保护作用。

2．电流检测控制电路原理该电路由电流取样元件R7、R8、Rl0、Rll、RT1、RT2，控制核心元件Vl、V2和执行元件KA3等辅助元件构成。

在直流电源24V加入的瞬间，由于停止状态下KA3的触点是断开的，电路参数取值使得三极管V2截止，Vl导通，KA3得电，为电机回路提供电源，电机得电运转。

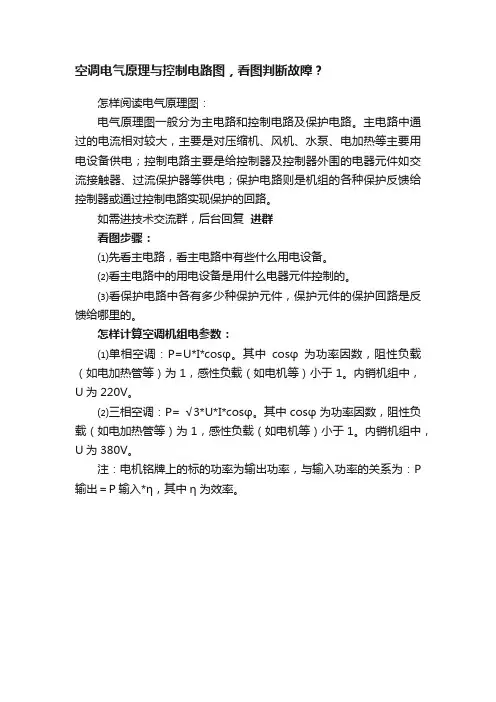

空调电气原理与控制电路图，看图判断故障？怎样阅读电气原理图：电气原理图一般分为主电路和控制电路及保护电路。

主电路中通过的电流相对较大，主要是对压缩机、风机、水泵、电加热等主要用电设备供电；控制电路主要是给控制器及控制器外围的电器元件如交流接触器、过流保护器等供电；保护电路则是机组的各种保护反馈给控制器或通过控制电路实现保护的回路。

如需进技术交流群，后台回复进群看图步骤：⑴先看主电路，看主电路中有些什么用电设备。

⑵看主电路中的用电设备是用什么电器元件控制的。

⑶看保护电路中各有多少种保护元件，保护元件的保护回路是反馈给哪里的。

怎样计算空调机组电参数：⑴单相空调：P=U*I*cosφ。

其中cosφ为功率因数，阻性负载（如电加热管等）为1，感性负载（如电机等）小于1。

内销机组中，U为220V。

⑵三相空调：P= √3*U*I*cosφ。

其中cosφ为功率因数，阻性负载（如电加热管等）为1，感性负载（如电机等）小于1。

内销机组中，U为380V。

注：电机铭牌上的标的功率为输出功率，与输入功率的关系为：P 输出＝P输入*η，其中η为效率。

交流接触器在空调中主要控制压缩机、三相风机、水泵及电加热管的工作电源通断。

当接触器工作电源端得电，接触器吸合，主触头闭合；常开辅助触头闭合，常闭辅助触头断开。

在空调使用中，接触器的工作电压一般均为220V～，少数出口美国的机组使用的接触器工作电压为24V～。

三极交流接触器：故障判断：过流保护器的使用：过流保护器是通过检测接到负载端电线的电流，当检测到的电流大于过流保护器的动作值时过流保护器的常闭触点动作断开。

此触点通常是接到控制器的报警端口，此时控制器报警。

故障判断：热继电器的使用：热继电器是通过检测接到负载端电线的电流，当检测到的电流大于热继电器的动作值时热继电器的常开触点闭合，常闭触点断开。

常闭触点通常是接到控制器的报警端口，此时控制器报警。

热继电器按安装方式又分为独立安装型和嵌入安装型，独立安装型的热继电器与交流接触器分开安装，装在交流接触器的下端。
