接地变的作用与原理接地变是一种电力系统中常用的电气设备，它在电力系统中具有重要的作用。
接地变的主要作用是将接地电流引入地下导体，避免设备或线路出现大电流通过，造成系统短路或人身安全事故。
下面将从作用和原理两个方面来详细介绍接地变的作用与原理。
一、接地变的作用1.防止设备绝缘击穿：在电力系统中，接地变可将设备绝缘绝对零位，使设备不会有大的感应电势，避免设备的绝缘击穿。
2.保证设备运行的可靠性：通过接地变可以降低电阻的接地电阻，提高系统的故障定位速度，保证设备运行的可靠性。
3.防止人体触电：当系统发生故障时，接地变可将电流通过导地线引入地下，避免电流通过人身而造成触电事故，保障人身安全。
4.保护设备：接地变在电力系统中起到保护设备的作用，避免设备损坏和寿命的缩短。
当系统发生故障时，接地变可将故障电流迅速导引至接地，减少对设备的冲击，从而保护设备。
5.排除系统静电：在静电系统中，接地变可排除系统中的静电，提高系统的抗干扰能力。
二、接地变的原理接地变是通过电阻和电容来实现的。
它由高压侧绕组、中压侧绕组和中间绕组组成。
接地变的中间绕组与低压侧绕组的总阻抗形成了一个回路，这个回路将电流引导至地。
在电力系统中，当系统中出现故障时，如线路断线、设备短路等，电流很容易引发故障电弧和烧毁设备。
为了避免这种情况的发生，需要将故障电流引入地下。
接地变的高压绕组和中压绕组相互串联，其电压比为高压绕组与中压绕组的电压比，即Vh/Vm。
当系统中发生故障时，故障电流通过中压绕组流向地，通过接地电阻流至大地。
接地变的原理主要有以下几点：1.高压绕组与中压绕组之间的电阻将电压降低，从而形成一个较低的电压，减小了设备的感应电势，避免击穿。
2.故障电流通过中压绕组流向地，从而把电流引入地下，避免设备或线路出现大电流通过，造成系统短路。
3.通过电容作用，将其它频率的噪声和干扰分离，提高了系统的抗干扰能力。
4.通过接地变，可以实现对系统进行故障保护和故障检测，快速定位系统故障点。

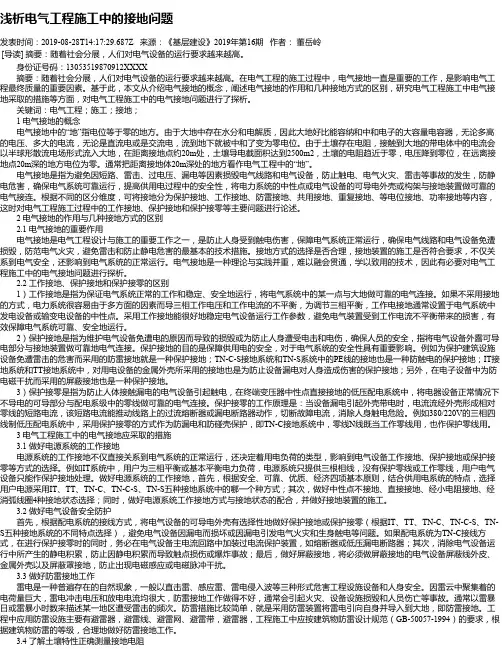

浅析电气工程施工中的接地问题发表时间：2019-08-28T14:17:29.687Z 来源：《基层建设》2019年第16期作者：董岳岭[导读] 摘要：随着社会分展，人们对电气设备的运行要求越来越高。
身份证号码：13053519870912XXXX 摘要：随着社会分展，人们对电气设备的运行要求越来越高。
在电气工程的施工过程中，电气接地一直是重要的工作，是影响电气工程最终质量的重要因素。
基于此，本文从介绍电气接地的概念，阐述电气接地的作用和几种接地方式的区别，研究电气工程施工中电气接地采取的措施等方面，对电气工程施工中的电气接地问题进行了探析。
关键词：电气工程；施工；接地；1 电气接地的概念电气接地中的“地”指电位等于零的地方。
由于大地中存在水分和电解质，因此大地好比能容纳和中和电子的大容量电容器，无论多高的电压、多大的电流，无论是直流电或是交流电，流到地下就被中和了变为零电位。
由于土壤存在电阻，接触到大地的带电体中的电流会以半球形散流电场形式流入大地，在距离接地点约20m处，土壤导电截面积达到2500m2，土壤的电阻趋近于零，电压降到零位，在远离接地点20m深的地方电位为零。
通常把距离接地体20m深处的地方看作电气工程中的“地”。
电气接地是指为避免因短路、雷击、过电压、漏电等因素损毁电气线路和电气设备，防止触电、电气火灾、雷击等事故的发生，防静电危害，确保电气系统可靠运行，提高供用电过程中的安全性，将电力系统的中性点或电气设备的可导电外壳或构架与接地装置做可靠的电气接连。
根据不同的区分维度，可将接地分为保护接地、工作接地、防雷接地、共用接地、重复接地、等电位接地、功率接地等内容，这时对电气工程施工过程中的工作接地、保护接地和保护接零等主要问题进行论述。
2 电气接地的作用与几种接地方式的区别 2.1 电气接地的重要作用电气接地是电气工程设计与施工的重要工作之一，是防止人身受到触电伤害，保障电气系统正常运行，确保电气线路和电气设备免遭损毁，防范电气火灾，避免雷击和防止静电危害的最基本的技术措施。
科学技术创新2020.17浅析接地变的作用及保护的配置唐映媚（广州粤能电力科技开发有限公司，广东广州510080）在国内早期电力系统里，6kV 、10kV 、35kV 系统大多采用中性点不接地运行方式。
因为通常主变低压侧都为三角形绕组接法，没有接地中性点。
在中性点不接地系统发生单相接地故障时，电容电流比较小，则不会引起间歇性电弧发生，那些瞬时性接地故障能自行消失。
但随着国内电网发展扩大，变电站供电线路变长，电缆出线增多，用电负荷增加，系统对地电容电流也增大了，导致单相接地后流经故障点的电容电流会变得较大，单相接地发生间歇性弧光，产生弧光接地过电压，严重会击穿电气设备绝缘，危及电网的安全运行。
接地变的提出使用就是为了给不接地系统人为制造的一个中性点，便于采用消弧线圈或小电阻的接地方式，来减少系统发生单相接地故障时的电容电流，保证供电的稳定和电力系统的安全。
1接地变压器作用我国的接地变压器通常采用Z 型接线，当系统发生单相接地故障时候，绕组会流过正序，负序和零序电流。
对于正序和负序电流，绕组会呈现高阻抗，而对于零序电流而言，由于同一相铁芯上的两个绕组反极性串联，感应电动势大小相等，方向相反，产生的磁通相互抵消，绕组呈低阻抗性，为零序电流提供了有效通路，使得零序过流保护可靠动作。
为了考虑节省投资和变电所空间，现在新建变电站为了保证供电稳定，采用的是站用变和接地变分开方式运行，现在国内接地变压器的接地方式主要是中性点经小电阻接地和经消弧线圈的接地方式。
经消弧线圈接地方式在发生单相故障时，经消弧线圈产生与电容电流方向相反的电感电流，对接地电容电流进行补偿，避免了弧光过电压的产生，使流过接地点电流减小到自行熄灭的范围，可带着故障短时间内运行，在最大程度上保证了供电的可靠性。
但如今电网越发复杂，一旦补偿的参数不合理就容易出现谐振过电压较高的情况，中性点经消弧线圈接地方式逐渐不能满足要求。
中性点经电阻接地开始提出并投入应用，接地变压器中性点电阻接地方式的优点在于不仅能限制单相接地电容电流，还能通过接地电流来启动零序保护，选出故障线路，快速地把故障设备从系统中切除，降低了电气设备选型时的耐压水平，也避免了管理和运行消弧线圈带来麻烦。
电力系统中的接地保护及原理分析摘要：在电气安全工作当中，对电力系统进行接地保护是十分重要的保护模式，做好接地保护可以从很大程度上提高电力系统的安全性和稳定性。
在进行电力系统的接地保护时，要保障高精准、高效率。
本文旨在对电力系统中的接地保护的相关原理进行阐述，并对当前接地保护存在的问题进行分析。
关键词：电力系统；接地保护；原理；存在问题电力系统是十分复杂的，在整个电力系统中包含大量电气设备、而且设备种类又很繁多。
不仅如此，在电力系统的实际使用中，有时会因为环境问题对设备、线路产生影响。
因此对电力系统进行安全保护和定期维护就成为了至关重要的问题，而且这也是一大难题。
由于线路长时间暴露在自然条件下，有时会产生胶体脱离、金属线路外露等十分危险的电路故障；而电气设备中原本不带电的金属结构和外壳等，也有可能因故障而携带电流；在对此类故障进行修复的时候就有可能对施工人员的人身安全产生威胁。
所以要解决因电流泄露而产生的安全问题，就要对电力系统进行有效的接地保护。
接地保护可以有效减少电击事故、设备损害以及雷击等预期外的事故发生。
一、电力系统中的接地保护的原理及分类1.接地保护的原理接地保护作为电力系统中的重要安全保护手段，其主要原理是对漏电设备对大地的泄露电流量进行限制，将设备所泄露的电流控制在安全范围以内，保障施工人员免受设备漏电的伤害。
当设备泄露的电流达到安全阈值时，保护器就会产生自动断电反应。
这种保护方法一般被应用在三相三线制的供电系统中，例如IT系统，这种供电系统的配电变压器不直接接地。
当某电气设备由于绝缘损坏而导致漏电时，接地保护可以保证其对地电压在安全范围内。
2.接地保护的分类根据使用情况和使用方式的不同，我们将接地保护分为三种保护模式，一般情况下统称为接地保护，但在应用到不同的设备、环境当中时，则又具体分为：工作接地、保护接地以及保护接零。
（1）工作接地：工作接地是指在保障电力系统和所连接的设备都能够正常运行的基础上，满足测点和控制精度的接地保护模式。
接地原理及作用接地是电气工程中常用的一种安全措施，它通过将电器设备与地球连接来确保电流的安全传导和故障电流的及时排除。
接地原理是电力系统中的基本原理之一，它对于保护人和设备的安全至关重要。
本文将从接地的定义、原理、类型、作用等方面进行详细探讨。
一、接地的定义接地是指将电设备的金属部分或导体与大地（通常为地球）相连的一种电气连接方式。
通过接地，电流可以顺利地流过地面，避免危险电流滞留在电气设备中。
接地是电力系统中的重要组成部分，它承担着电流分配、电流传导和保护电流的功能。
二、接地的原理接地的基本原理是利用地的导电能力来完成电流的传递和散失。
地是一种良好的导电体，具有较低的电阻。
当电流通过接地装置进入地面时，由于地的导电性，会形成一个闭合回路，电流得以流动。
基于欧姆定律，电流在电阻趋近于零的情况下，电压也会趋近于零。
因此，接地的原理是通过将电流引入地面，使电压保持在一个安全范围内，避免电气设备和人身受到电流侵害。
三、接地的类型根据接地方式的不同，接地可以分为以下几种类型：1. 保护接地：保护接地是指将设备的外壳或导体通过接地装置与地相连，以保护人和设备不受电流侵害。
这种接地方式常用于家庭用电、工业设备等场所，可以有效消除触电风险。
2. 防雷接地：防雷接地是指将建筑物或设备与接地极通过导线连接，将雷击电流引入地下，起到保护建筑物和设备免受雷击伤害的作用。
防雷接地通常在建筑物、通信基站、雷击敏感设备等场所使用。
3. 信号接地：信号接地是指将信号源的负极通过接地连接到地，以减小信号干扰和提高信号的质量。
常见的信号接地应用于通信系统、传感器设备等领域。
4. 中性点接地：中性点接地是在三相四线电力系统中，将中性点通过接地极连接到地，以提高系统的可靠性和安全性。
四、接地的作用接地在电力系统中具有以下重要作用：1. 保护人身安全：接地能够防止触电事故的发生。
当设备发生漏电或短路时，接地可以将电流迅速引入地下，保护人的生命安全。

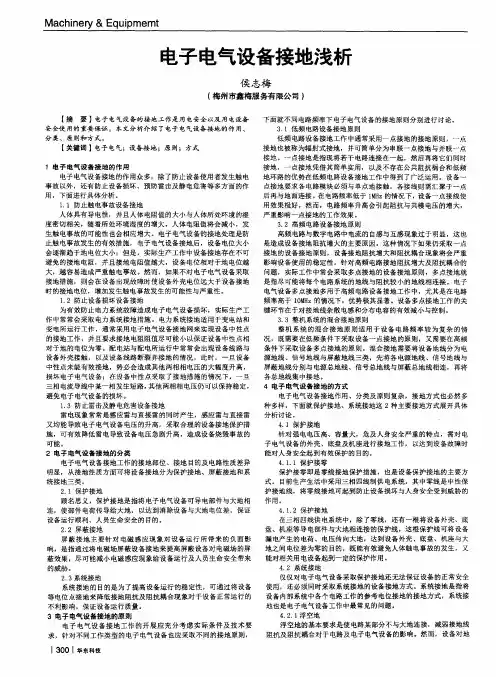

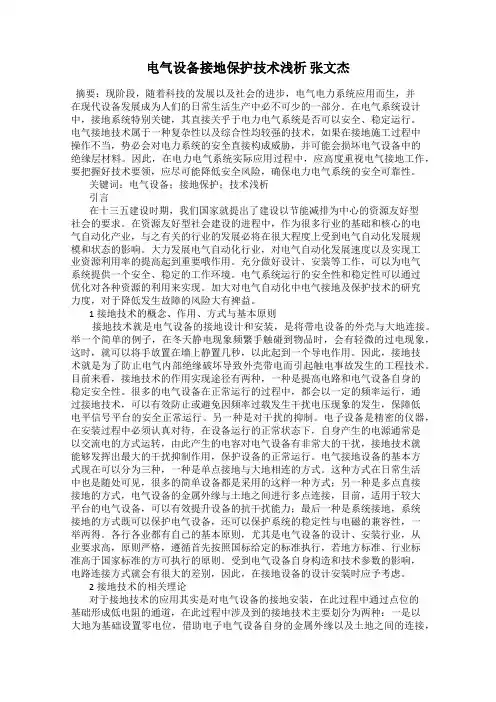

电气设备接地保护技术浅析张文杰摘要：现阶段，随着科技的发展以及社会的进步，电气电力系统应用而生，并在现代设备发展成为人们的日常生活生产中必不可少的一部分。
在电气系统设计中，接地系统特别关键，其直接关乎于电力电气系统是否可以安全、稳定运行。
电气接地技术属于一种复杂性以及综合性均较强的技术，如果在接地施工过程中操作不当，势必会对电力系统的安全直接构成威胁，并可能会损坏电气设备中的绝缘层材料。
因此，在电力电气系统实际应用过程中，应高度重视电气接地工作，要把握好技术要领，应尽可能降低安全风险，确保电力电气系统的安全可靠性。
关键词：电气设备；接地保护；技术浅析引言在十三五建设时期，我们国家就提出了建设以节能减排为中心的资源友好型社会的要求。
在资源友好型社会建设的进程中，作为很多行业的基础和核心的电气自动化产业，与之有关的行业的发展必将在很大程度上受到电气自动化发展规模和状态的影响。
大力发展电气自动化行业，对电气自动化发展速度以及实现工业资源利用率的提高起到重要哦作用。
充分做好设计、安装等工作，可以为电气系统提供一个安全、稳定的工作环境。
电气系统运行的安全性和稳定性可以通过优化对各种资源的利用来实现。
加大对电气自动化中电气接地及保护技术的研究力度，对于降低发生故障的风险大有裨益。
1接地技术的概念、作用、方式与基本原则接地技术就是电气设备的接地设计和安装，是将带电设备的外壳与大地连接。
举一个简单的例子，在冬天静电现象频繁手触碰到物品时，会有轻微的过电现象，这时，就可以将手放置在墙上静置几秒，以此起到一个导电作用。
因此，接地技术就是为了防止电气内部绝缘破坏导致外壳带电而引起触电事故发生的工程技术。
目前来看，接地技术的作用实现途径有两种，一种是提高电路和电气设备自身的稳定安全性。
很多的电气设备在正常运行的过程中，都会以一定的频率运行，通过接地技术，可以有效防止或避免因频率过载发生干扰电压现象的发生，保障低电平信号平台的安全正常运行。
电力系统防雷接地及电气设备保护技术摘要：电力系统在运行过程中会受到外界因素的影响，其中雷击是对系统影响最大的一种方式。
因此必须针对电力系统的运行环境，选择合理的技术降低雷击的影响，降低雷击对电力系统正常工作的破坏，为电力系统的正常运行创造保证。
基于此，本文对电力系统防雷接地及电气设备保护技术应用的必要性，接地形式，以及具体策略展开研究，以期提供参考。
关键词：电力系统；防雷接地；电气设备保护各种电气设备的应用越来越频繁，对此也带来了一系列工程安全问题，为了有效解决该问题就需要灵活采用接地技术，根据现场实际情况采用接地保护设备，确保工程的安全进行。
1 电气设备接地保护技术应用的必要性随着电气设备施工水平的不断提高，以及施工作业人员专业素养的不断增强，确保电力系统供电安全性与可靠性的相关技术也得到了进一步的完善与发展。
然而，随着电压等级越来越高，供电情况越来越复杂，用电需求量越来越大，电气设备发生故障的原因逐渐增多。
因此，对电气设备接地保护相关技术进行研究，最大程度的避免安全事故的发生，对于避免火灾等安全事故的发生具有十分重要的研究价值。
1.1 提高安全性电气设备作为人们生产和生活中不可缺少的部分，随着近年来我国电气化程度的不断提高，其需求量也有着大幅度增长，政府及相关部门也在不断加强对于施工企业的监管力度，一定程度上减小了安全事故发生的概率。
接地保护技术的高质量应用与不断的发展对于确保电气设备的安全运行，避免出现重大人员伤亡事故具有十分重要的研究意义与价值。
1.2 提高规范性对于电气设备安装调试过程来说，良好的接地保护装置是必不可少的因素，此外还需对其相关技术的安全应用进行规范化管理。
通过对相关技术进行推广，在一定程度上也可以提高相关施工人员的用电安全意识，从而更好的提高用电安全性。
因此，在当前背景下，相关企业不仅应引进最先进的电气设备，还应加强接地保护技术的研究，尽可能提高相关人员的专业技术水平，保障电气设备的安全运行。
gnd和pe之间并电容在电力系统中，地线（GND）和保护接地线（PE）是两个重要的概念和设施。
它们在电力系统中起着不同的作用，但都与保护人身安全和电力设备安全密切相关。
首先，我们来讨论一下地线（GND）。
地线是指将电力系统的设备和电气设备的金属框架或外壳与地之间连接的导线。
地线的作用是通过将设备的金属壳与地面连接，使其与地地电位保持一致，并提供电流的回路。
地线的主要作用有以下几个方面：1. 保护人身安全：地线能够将电器设备的金属壳的电势维持在地势电位上，当设备发生漏电等故障时，电流通过地线回流到地中，并触发保险丝或断路器断电，以保护使用者的人身安全。
2. 系统静电保护：地线可以导出电力系统中的静电，减少设备的静电积聚，保护设备免受静电的损害。
3. 减少电磁干扰：地线可以提供一条低阻抗的回路，将电磁波和高频信号导出到地中，减少对周围设备的电磁干扰。
4. 防止雷击：地线可以将雷电的能量引入地中，保护设备免受雷击的侵害。
与地线相对应的是保护接地线（PE）。
保护接地线是指用于连接电气设备金属壳与大地之间的导线。
保护接地线的作用主要体现在以下几个方面：1. 应对漏电故障：当电气设备发生漏电故障时，保护接地线可以将漏电电流引入地中，在电气系统中形成一条低阻抗的回路，以快速触发保险丝或断路器断电，确保人身安全。
2. 减少电磁干扰：保护接地线可以将电气设备的电磁波和高频信号引导到地中，减少对周围设备和电子设备的电磁干扰。
3. 防止静电积聚：保护接地线能够将电气设备的静电引入地中，减少静电积聚，保护设备免受静电的损害。
理论上，地线和保护接地线是两个不同的概念。
地线主要用于提供设备金属壳的电位连接，并用作电气系统的回路。
而保护接地线则主要用于保护人身安全，防止电气设备的漏电、静电和电磁干扰。
但在实际应用中，人们通常将地线和保护接地线合为一体，使用相同的导线进行连接。
在电力系统设计和安装中，地线和保护接地线的安装也需要符合一定的规范和标准。
接地和接零的基本目的与其作用接地的基本目的与作用：1.保证人身安全：接地系统可以将电力系统的故障电流迅速引流到地面，从而防止人体触电。
在正常情况下，接地可以将电气设备的金属壳体保持在零电位，减少人体与设备之间的电压差，降低触电风险。
2.防止电气设备损坏：接地系统能够有效地将电力系统中的故障电流引流到地面，避免电流通过设备的金属壳体或其他非电流传输线路，造成设备短路、绝缘损坏或设备损坏。
接地还可以帮助排除由于设备绝缘故障引起的电弧故障，保护设备和系统的正常运行。
3.保护电力系统的过电压：接地可以提供一条低阻抗的回路，将过电压引流到地面，以保护电力系统的设备免受过电压的影响。
过电压可能是由雷击、开关操作、由于线路的电抗性而产生的反压力等原因引起的，接地能够有效地消除这些过电压。
4.提高电力系统运行效能：通过良好的接地系统设计，可以提供可靠的电气设备工作环境，减少由于触电、设备损坏或过电压引发的停机时间，从而提高电力系统的可靠性和运行效能。
接零的基本目的与作用：1.平衡三相电压：接零是三相电力系统中常见的操作，其主要目的是确保三相电压相等。
因为电力系统中存在分布不均匀的负载，可能会导致三相电压不平衡，而接零可以通过绕组或导线与地接触来平衡电压，使得三相电压保持相等，提高电力系统的稳定性和负载能力。
2.提高系统的电能质量：接零可以减少电力系统中的谐波和电磁干扰，提高系统的电能质量。
在电力系统中，负载设备产生的谐波会与电源产生的谐波叠加，导致电流和电压的畸变。
通过接零，可以将这些谐波引流到地面，减少谐波对系统的影响，提高电气设备的工作效率。
3.保护设备和系统：接零可以提供一个良好的电气环境，保护电力系统中的设备和线路，减少由于电气设备故障引发的火灾、电弧和电压浪涌等风险。
接零还可以减少电力系统中的故障电流，避免设备过载，延长设备的使用寿命。
总之，接地和接零在电力系统中具有十分重要的作用。
接地可以保障人身安全、防止设备损坏和提高系统运行效能，而接零可以平衡电压、提高电能质量和保护设备和系统。
接地的概念、分类和目的一、接地的概念接地就是将电气设备的某些部位、电力系统的某点与大地相连，提供故障电流及雷电流的泄流通道，稳定电位，提供零电位参考点，以确保电力系统、电气设备的安全运行，同时确保电力系统运行人员及其他人员的人身安全。
接地功能是通过接地装置或接地系统来实现的。
电力系统的接地装置可分为两类，一类为输电线路杆塔或微波塔的比较简单的接地装置，如水平接地体、垂直接地体、环形接地体等，另一类为发变电站的接地网。
简单而言，接地装置就是包括引线在内的埋设在地中的一个或一组金属体（包括金属水平埋设或垂直埋设的接地极、金属构件、金属管道、钢筋混凝土构筑物基础、金属设备等），或由金属导体组成的金属网，其功能是用来泄放故障电流、雷电或其他冲击电流，稳定电位。
而接地系统则是指包括发变电站接地装置、电气设备及电缆接地、架空地线及中性线接地、低压及二次系统接地在内的系统。
表征接地装置电气性能的参数为接地电阻。
接地电阻的数值等于接地装置相对无穷远处零电位点的电压与通过接地装置流入地中电流的比值。
如果通过的电流为工频电流，则对应的接地电阻为工频接地电阻；如果通过的电流为冲击电流，接地电阻为冲击接地电阻。
冲击接地电阻是时变暂态电阻，一般用接地装置的冲击电压幅值与通过其流入地中的冲击电流的幅值的比值作为接地装置的冲击接地电阻。
接地电阻的大小，反映了接地装置流散电流和稳定电位能力的高低及保护性能的好坏。
接地电阻越小，保护性能就越好。
二、接地分类电力系统交流电气装置的接地按其功能可分为基本的三类：工作接地、防雷接地和保护接地。
1．工作接地交流电力系统根据中性点是否接地而分为中性点有效接地系统和中性点非有效接地系统（包括中性点绝缘系统、中性点通过电阻或电感接地的系统）。
我国在110 kV及以上的电力系统中均采用中性点有效接地的运行方式，其目的是为了降低电气设备的绝缘水平，这种接地方式称为工作接地。
采用中性点有效接地方式后，正常情况下作用在电气设备（如电力变压器）绝缘上的电压为相电压。
接地方法的gnd与pe区别接地方法的GND和PE区别引言接地是电气工程中非常重要的一个概念。
在电力系统中，接地可以有效地保护设备和人身安全，减少由于电气故障而引起的事故。
在接地系统中，两个常见的术语是GND（地线）和PE（保护地线）。
虽然它们都与接地有关，但它们在实际应用中有着不同的作用和特点。
本文将探讨GND和PE之间的区别。
一、GND的概念1. GND的定义GND（Ground）又称为地线，它是电力系统中与地相连接的导体。
它通常是用作电气设备的回路或保护线路的一个部分，以确保电流在设备运行过程中可以顺利流回地面。
2. GND的作用- 安全保护：当设备发生故障时，GND提供了一条安全回路，将电流导向地面，从而保护人和设备免受电击的危险。
- 干扰抑制：GND可以帮助减少电器设备间的电磁干扰，确保信号的质量和可靠性。
- 防静电：GND可以将静电平衡导入地面，防止静电引起的设备损坏和故障。
3. GND的连接方式GND可以通过以下方式与地相连接：- 通过接地极（地线）：将电气设备的金属外壳或金属部件与接地极连接，使其成为设备的保护线路。
- 通过地线：将电气系统的导线直接连接到大地，以构建一个可靠的电流回路。
二、PE的概念1. PE的定义PE（Protective Earth）又称为保护地线，它是电气系统中用于提供设备和人员安全保护的导线。
PE通常连接到设备的金属外壳或金属部件，以确保在故障情况下电流能够安全地流向地面。
2. PE的作用- 保护人身安全：PE提供了一条安全回路，通过将电流导向地面来防止触电事故的发生。
- 设备保护：PE可以将设备的金属外壳与地面连接起来，以防止设备在故障时引起的触电风险。
3. PE的连接方式PE可以通过以下方式与设备的金属外壳或金属部件相连接：- 通过接地线：将电气设备的金属外壳或金属部件与PE线连接起来，使其成为设备的保护线路。
三、GND与PE的区别1. 功能不同GND主要用于提供电气回路的完整性和设备故障时的安全保护，而PE则专注于提供设备和人员的安全保护。
浅析电力系统二次回路接地的重要性摘要:二次回路接地技术旨在保护电气设备和人身安全，本文将深入探讨电力系统中各种干扰因素对二次系统的影响，并结合实际情况，提出有效的接地方法和抗干扰措施，以期达到安全可靠的电力系统。
关键词:二次回路；接地方法；措施引言：电力系统中的二次电缆和继电保护设备的安全性与稳定性是非常重要的。
由于二次系统的安全性受到干扰，导致保护器失灵、开关故障，甚至导致整个系统的故障。
因此，对于二次系统来说，安全可靠的接地是非常必要的，它能够有效减少干扰，保障系统的稳定性并提供准确的信息。
通过实施可靠的安全接地措施，能够大大降低设备和系统出现故障的风险，确保使用者的人身安全。
此外，二次系统的接地问题也日益受到关注。
l接地系统的分析（1）保护接地是一种重要的安全措施，它不仅可以保护设备和人身安全，而且还能有效阻挡电磁波的干扰，从而确保电子设备的正常运行。
为此，可以将多个机柜外壳用铜导线连接起来，并使用截面积大于或等于6mm²的编织铜导线或电缆，将位于中央的机柜接地与地线有效地连接起来，从而实现安全接地。
（2）如果机柜内的逻辑接地没有被多个并联，那么它们就无法被正确的连接。
这是因为，由于每个并联的逻辑接地之间都存在电阻，如果出现故障，这些电阻就会产生电位差，如果这个电位差大于0.7V，就可能导致电子设备的计算结果出现错误。
因此，建议把3个相邻的机柜分成1组，每组的逻辑接地都要完全连接，使用20mm²的绝缘铜导线或电缆，将它们的逻辑接地与地线完美结合，形成一个完整的系统。
（3）为了解决电位差问题，特别是交流中性点位移导致电压不平衡，每个机柜的交流接地必须采用6mm²以上的编织铜导线或电缆，并与地线进行汇集排相连接，汇集排接入地网，以确保电压的稳定性。
2二次回路干扰的形成分析电力系统的二次设备种类繁多，其中包括电缆、电容器等，而这些设备又面临着复杂的运行环境，其中最常见的干扰来源可能有（1）雷电流注入接地网，从而导致电力系统的稳定性受到影响。
浅析接地线在电力生产使用中存在的问题及对策吴清发布时间：2023-06-03T08:59:41.030Z 来源：《中国科技信息》2023年6期作者：吴清[导读] 近年来，随着社会的不断发展和进步，人们对供电可靠性要求越来越高，电力系统的安全运行与日常维护管理成为电力企业的重要工作。
在电力生产中，经常会出现接地线脱落、断裂、腐蚀等问题，给电力安全生产带来很大的隐患。
如果不能及时处理，可能会导致停电事故，甚至会引发人员伤亡事故。
因此，加强对接地线的管理与维护，对于电力生产中避免发生人身触电事故具有十分重要的意义。
身份证号码：32058319850708xxxx 摘要：近年来，随着社会的不断发展和进步，人们对供电可靠性要求越来越高，电力系统的安全运行与日常维护管理成为电力企业的重要工作。
在电力生产中，经常会出现接地线脱落、断裂、腐蚀等问题，给电力安全生产带来很大的隐患。
如果不能及时处理，可能会导致停电事故，甚至会引发人员伤亡事故。
因此，加强对接地线的管理与维护，对于电力生产中避免发生人身触电事故具有十分重要的意义。
本文主要介绍了接地线在电力生产中的重要性和使用中存在的问题，并针对这些问题提出了相应的解决方案和建议，以期提高接地线在电力生产中的使用效率。
关键词：接地线；电力生产1.引言接地线在电力生产中起着十分重要的作用，它不仅是电力系统正常工作、防止人身触电事故发生的重要安全措施，而且还能保证在检修设备时，能有效的防止外部电压对工作人员造成的伤害。
接地线在电力生产中的作用主要有以下几个方面：第一，保证了工作人员人身安全。
接地线与绝缘棒和高压绝缘子等组成了绝缘防护网，使工作人员在检修设备时能够安全、可靠地进行作业，避免了人身触电事故的发生。
第二，保证了设备安全运行。
接地线连接着被检修设备与大地之间，能够起到短路和接地的作用，避免了由于接地线短路或接地不实造成设备损坏或误动作，保证了电力系统的安全运行。
2.接地线在电力生产使用中存在的问题2.1接地线质量差，材质不合格接地线在电力生产中起着非常重要的作用，接地线在电力生产中出现问题，对电力生产造成的损失是非常严重的。
浅析电气设备接地在电力系统中的作用摘要：电气设备接地形式不正确的现象在电力系统较为普遍。
这种现象对电网安全运行和人身安全有较大危害和影响。
文中从工作实际出发，分析了电气设备有效接地的重要性和日常工作接地时应注意的问题。
关键词：电气设备；接地；电力系统；重要性。
电力系统是指发电、输电、变电、配电、用户所构成的网络。
电力系统电气设备的接地是否可靠有效，关系着电网运行安全和人身安全。
对安全、可靠、优质、长效供电起到了至关重要的作用。
电力系统为了保证电气设备的可靠运行和人身安全，无论在发电、供（输）电、变电、配电、都需要有符合规定的接地。
所谓接地，就是将供、用电设备、防雷装置等的某一部分通过金属导体组成接地装置与大地的任何一点进行良好的连接。
与大地连接点在正常情况下均为零电位。
（零电位通常指距接地体20m之外处。
但理论上的零电位是距接地体无穷远处。
）
从电力系统中性点运行方式不同，接地分为两类：一类是三相电网中性点直接接地系统，另一类是中性点不接地系统（包括中性点经消弧线圈接地方式）。
采用中性点直接接地系统，发生单相接地故障时，短路电流很大，称大接地电流系统；采用中性点经消弧线圈接地或中性点不接地方式系统，发生单相接地故障时，短路电流很小，称为小接地电流系统。
目前在我国三相三线制供电电压66、35、20、10、6、3kv的高压配电线路中，一般均采用中性点不接地
系统。
而110kv及以上的供电系统及供电电压为0.4kv的三相四线制低压配电线路，采用中性点直接接地系统。
从形式上接地又分为四种：工作接地、保护接地、保护接零、重复接地如下图所示：
在上述供电系统中常用的电气设备，凡因绝缘损坏而可能呈现对地电压的金属部位，均应接地。
否则，该电气设备一旦漏电将对人有致命的危险。
现分析如下。
一、三相三线中性点不接地系统设备接地的作用
在三相三线中性点不接地系统中，电网各相对地是绝缘的。
其所接用的电气设备，若没有采取保护接地，当电气设备绝缘损坏而漏电使金属外壳带电时，操作人员误碰漏电设备，故障电流将通过人体和电网与大地间的电容（绝缘电阻视为∞）构成回路，其接地电流大，而大小与电容的大小及电网对地电压的高低成正比，线路对地电容越大、电压越高，触电的危险性越大。
若漏电设备已采取保护接地措施时，此时故障电流将会通过接地体流散，流过人体的电流仅是全部接地电流中的一部分，若假设人体电阻为rr，接地电阻为rd，接地电流为id，则通过人体的电流为
ir= ?譏d ，若rr=1000?%r ， rd=10?%r ，id=5a
ir= ?譏d= ??=0.0495（a）=49.5≈50（ma），
由此可见，接地电阻越小，则流过人体的电流就越小，因此只要控制接地电阻值在一定范围内，就能减轻或减少人身触电的危
险。
二、中性点直接接地系统设备接地的作用
在低压三相四线制中性点接地的电网中，电气设备不采取任何保护接地或接零的措施，一旦电气设备漏电，人体误碰漏电设备外壳时，对人身是非常危险的。
因为，漏电设备外壳对地呈现的电压，将是电网的相电压，接地电流通过人体电阻rr与变压器工作接地电阻r0组成串联电路，变压器中性点的工作接地电阻，一般规定在4 以下，而人体电阻若取1000 时，这时通过人体的接地电流为ir= = =0.219（a）=219(ma)，式中 u-漏电设备外壳对地电压。
一般情况下通过人体的工频电流超过50ma时，心脏就会停止跳动，所以上述情况中219ma的电流足以使人致命。
为此在中性点接地系统中的电气设备，正常情况下不带电的金属外壳必须采取保护接地或保护接零的安全措施。
若漏电设备已采用保护接地时，则人体电阻rr和保护接地电阻rd呈并联形式，由于人体电阻值远大于保护接地电阻值，所以其故障接地电流绝大部分从接地电阻上通过，减轻了人体触电伤害程度。
从上述分析可知，中性点直接接地的电网采用保护接地，虽比没有保护接地时触电的危险性有所减小，但其通过人体的接地故障电流仍然有可能大于使人致命的危险（50ma）。
因此在三相四线制中性点直接接地低压配电系统中，电气设备如采用接地保护，根据目前国际iec标准应装设漏电保护器。
若电气设备已采用接零保护时，当电源的某相碰连设备金属外壳时，即形成金属性单相短路，其故障电流很大，使电路中的保护装置（自动空气断路器或熔断器等）动作，将故障设备从电网中切除，从而消除了人身触电的危险。
三、电气设备的金属外壳及架构要接地或接零
对电机、变压器、开关及其他电气设备的底座和外壳；室内、外配电装置金属架构及靠近带电部分的金属门和遮拦；室内、外配线的金属管；配电盘与控制操作台等框架；电流互感器、电压互感器的二次绕组；电气设备的传动装置，如开关的操作机构等均应进行有效接地或接零。
在接地电网中，为防止用电设备外壳带电伤人，采用保护接零比采用保护接地效果好的多。
但保护接地与保护接零的选用按照我国《低压用户电气安装规程》中的规定，由低压公用电网或农村集体电网供电的电气设备应采用保护接地，不得采用保护接零。
这是因为公用电网和农村集体电网，低压线路的维护水平较低，供电线路长，零线断线的可能性存在，若采用保护接零，万一零线断线，一台用电设备外壳带电，此低压系统的所有用电设备都带电，是非常危险的。
所以规程要求采用保护接地。
如采用保护接零还应注意以下方面：
1、电源中性点接地良好、零线运行可靠采用保护接零，系统的工作接地必须可靠，即电源中性点必须有良好的接地，其接地电阻应在4?%r以下。
除单相回路的工作零线外，三相四线制线路的零
线上不能安装熔断器和开关。
一是防止零线回路断开时，出现相电压而引起触电事故；二是防止零线回路断开时，因三相负载不平衡引起相电压不对称，损坏电气设备。
2、工作零线必须重复接地。
为了防止工作零线回路断开，除中性点有良好的接地外，还必须将工作零线重复接地。
依据《工业与民用电力装置的接地设计规范》（gbj65-83）规定。
中性点直接接地电网中，在架空线路干线和分支线终端及沿线一公里处零线应重复接地，每一重复接地装置的接地电阻不应大于10欧，工作接地电阻允许为10欧的场合，每一重复接地装置的接地电阻不应大于30欧，但重复接地不得小于3处。
否则零线万一发生断线，在零线回路上的接零设备中，只要有一台外壳带电，则全部设备的外壳都呈现大约等于相电压的对地电压，这是十分危险的。
另外，重复接地是保护接零系统中不可缺少的安全技术措施，其作用有以下四点：一是降低漏电设备的对地电压；二是减轻了零干线断线的危险；三是当线路、设备发生对地短路时，由于重复接地与工作接地并联，降低了接地电阻，增加短路电流，加速保护装置动作速度，缩短事故持续时间；四是因重复接地对雷电流的分流作用，改善了架空线路的防雷性能，有利于限制雷电过电压。
只有做到了这些才能减少触电事故的发生，真正地确保人身、电网和设备的安全。
参考文献：
[1]黄益庄.变电站综合自动化技术中国电力出版社，2000
[2]季运兴.电工技能与安全.石油工业出版社，2001
作者简介：付杰，男，汉族，1966年5月出生，山东省昌邑市，助理工程师，专科学历，现在呼伦贝尔电业局根河供电局从事生产管理工作。
