CRH380B型动车组空调系统资料

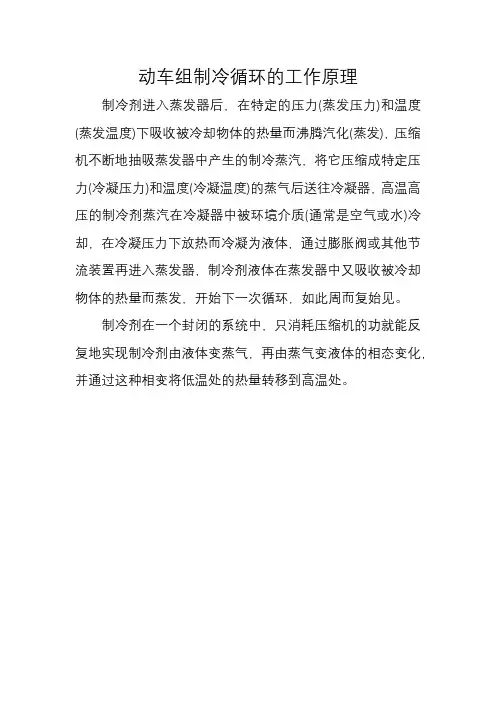

动车组制冷循环的工作原理
制冷剂进入蒸发器后，在特定的压力(蒸发压力)和温度(蒸发温度)下吸收被冷却物体的热量而沸腾汽化(蒸发)，压缩机不断地抽吸蒸发器中产生的制冷蒸汽，将它压缩成特定压力(冷凝压力)和温度(冷凝温度)的蒸气后送往冷凝器，高温高压的制冷剂蒸汽在冷凝器中被环境介质(通常是空气或水)冷却，在冷凝压力下放热而冷凝为液体，通过膨胀阀或其他节流装置再进入蒸发器，制冷剂液体在蒸发器中又吸收被冷却物体的热量而蒸发，开始下一次循环，如此周而复始见。

制冷剂在一个封闭的系统中，只消耗压缩机的功就能反复地实现制冷剂由液体变蒸气，再由蒸气变液体的相态变化，并通过这种相变将低温处的热量转移到高温处。

浅谈CRH380BG型动车组空调制冷系统常见故障及应急处置发布时间：2021-06-11T09:49:34.003Z 来源：《基层建设》2021年第6期作者：张立[导读] 摘要：本文针对CRH380BG型动车组空调制冷系统常见故障的故障现象、原因进行探讨并总结出具体应急处置办法。

中国铁路哈尔滨局集团有限公司调度所黑龙江哈尔滨 150000 摘要：本文针对CRH380BG型动车组空调制冷系统常见故障的故障现象、原因进行探讨并总结出具体应急处置办法。

关键词：动车组空调制冷系统常见故障；原因及处置为进一步提高动车组的运行品质，提升旅客乘车出行的舒适度，减少因动车组空调故障影响运输秩序的频次，根据CRH380BG型动车组空调制冷系统的工作原理，结合运用实践经验并查找相关资料总结出CRH380BG型动车组空调制冷系统常见故障的故障现象、原因及具体处置办法。

1空调制冷效果差根据具体的故障现象总结出以下几种故障原因，根据具体故障现象和故障原因采取不同的处置方式维持运行，保证空调制冷工况符合运用需要。

1.1旁通电磁阀故障（1）故障现象制冷效果差，供风温度偏高，高压比正常时低，低压比正常时高。

（2）途中应急处理使用服务软件反复操作旁通阀开启和关闭，当高低压都正常的时候可以将旁通阀线圈拆除，维持运行。

（3）库内检修将旁通阀线圈恢复，通电打开旁通阀后，通过软件检查系统是否存在高压低、低压高的现象，如存在，将旁通阀关闭后，仍然是高压、低低压高则可判断为旁通阀关不到位，存在卡滞现象，更换同型号旁通阀即可。

1.2膨胀阀堵塞（1）故障现象制冷效果差，供风温度偏高，同时使用空调服务软件可以看到系统高压比正常时稍低，低压很低。

（2）途中应急处理可以使用空调服务软件或者是将空调工况打到手动位让空调工作，这样可以保证一定的制冷量，但是为了防止蒸发器冰堵，要保证制冷1个小时通风10分钟，同时还可以视情况使用空调服务软件将新风门和废排风门关闭阻止外面的高温空气进入车内，系统通风维持内循环。

和谐号动车组空调系统和谐号动车组空调系统是中国高铁列车上的主要空调系统，它采用先进的技术和设备，为乘客提供舒适的乘车环境。

在高铁列车上，空调系统是非常重要的，它不仅可以保证列车内的空气质量和温度舒适度，还能提高列车整体的乘车体验。

下面我们将深入了解和谐号动车组空调系统的特点和优势。

一、主要特点1.先进的技术和谐号动车组空调系统采用了先进的制冷技术和空气循环系统，可以在列车高速行驶时保持车厢内的空气质量和温度稳定。

它采用了变频调速技术，可以根据列车不同的运行速度和外界温度自动调节空调系统的运行模式，以确保列车内的空气质量和温度舒适度。

2.智能控制和谐号动车组空调系统配备了智能化的控制系统，可以实时监测车厢内的温度、湿度和空气质量，根据实际情况调节空调系统的运行参数，保证乘客在列车上的乘车体验。

智能控制系统还可以实现多车厢联动控制，确保整个列车内的空调系统协同运行，消除温差和湿度差，提高乘车舒适度。

3.节能环保和谐号动车组空调系统采用了节能环保的设计理念，通过优化系统结构和增加能效设备，降低了系统的能耗。

在制冷剂的选择和系统的工艺设计上也进行了优化，减少了对大气层的损害。

在实际运行中，和谐号动车组空调系统可以有效降低列车的能耗和运行成本，为环保节能做出了积极贡献。

二、优势1.提高乘车舒适度和谐号动车组空调系统可以有效控制车厢内的温度和湿度，保证乘客在列车上的乘车舒适度。

无论是在冬季寒冷的天气还是夏季酷热的天气，乘客都可以在列车上享受到恒定的舒适空调环境，提高乘车体验。

2.保证空气质量和谐号动车组空调系统配备了多种高效过滤设备，可以对车厢内的空气进行循环净化，去除尘埃、异味和细菌等有害物质，保证乘客乘车期间呼吸到清洁健康的空气，避免因为空气污染而导致的不良健康影响。

3.智能化运行和谐号动车组空调系统通过智能控制系统实现了自动化运行，可以根据列车的运行速度和运行环境实时调整系统的运行模式和参数，保证系统始终处于最佳状态。

第七章动车组辅助设备第一节车门集控系统一、车门（以下称侧门）集控系统组成：CRH380B(L)侧门电控系统由门控制单元（EDCU），EDCU 带有内置电压转换器、继电器、端子盒、直流电机、传感器和电缆组成。

门控制单元 (DCU)是一以微处理器为基础的可编程直流电机驱动器，用于门系统的操作控制。

电机控制的逻辑电路部分包含一个32 位的数字信号控制器，此控制器内带闪存和RAM。

连同控制软件，对电机进行控制驱动。

门控制参数通过USB 接口保存到铁电存储器中。

侧门内部控制面板上设置开关门按钮、紧急操作开关、紧急操作手柄、蜂鸣器、专用钥匙锁等元件。

侧门内部控制面板上设置开门按钮、紧急操作开关、紧急操作手柄、蜂鸣器、专用钥匙锁、司机操作钥匙开关（仅头车有）等元件。

二、门控单元功能侧门中央门控系统主要功能有:控制侧门开关，侧门动作过程及驱动机构状态监控制、故障诊断，门系统与车辆MVB通信，侧门安全闭锁控制（根据速度），侧门维护与故障诊断，关门声报警器激活等。

CRH380B(L)动车组侧门高级别控功功能由（中央控制单元）CCU实施，在执行此功能时，CCU对所有侧门进行集中控制，不会对某个侧门单独进行控制，所有侧门均通过各自门控单元单独进行控制。

控制过程中，CCU会接收到来自每辆主门控单元的信号，执行高级别门控功能，并将相关指令返回至各主门控单元。

三、侧门的释放与禁用“左侧外门释放”按钮按下后亮起，可释放列车左侧的外门。

此时，外部乘客按钮“本地开启外门”接收到反馈信号（列车左侧外门释放）后，该按钮点亮。

释放后，乘客即可将该侧门打开。

“右侧外门释放”按钮按下后亮起，可释放列车右侧的外门。

此时，外部乘客按钮“本地开启外门”接收到反馈信号（列车右侧外门释放）后，该按钮点亮。

释放后，乘客即可将该侧门打开。

“禁用左侧和右侧门”按钮按下可禁用列车左侧和右侧的外门，打开的门通过门控单元关闭，使得乘客不能打开这些门。

重新按下按钮“释放左外侧门”和“释放右外侧门”的指令后，可再次开门。

降低CRH380B型动车组空调故障率课题攻关随着高铁的广泛使用，动车组空调故障率成为了影响列车正常运行的一个重要因素。

CRH380B型动车组作为中国高铁的主力车型，其空调系统的可靠性直接关系到列车运行的正常与安全。

降低CRH380B型动车组空调故障率成为了当前急需解决的课题。

本文将探讨如何从技术和管理方面来完善动车组空调系统，降低故障率，提高列车运行效率和乘客满意度。

一、问题现状CRH380B型动车组主要使用在我国的高铁线路上，其动力、牵引和空调系统的先进性能和稳定性得到了广泛的认可。

随着列车运行里程的增加和车辆使用寿命的延长，空调系统的故障率呈现出了逐渐增加的趋势。

1. 空调故障频发在实际运行中，CRH380B型动车组空调系统出现故障的情况相对较为普遍，包括制冷不足、制热故障、风量不足、噪音过大等问题，给列车运行和乘客乘坐体验带来了较大的影响。

2. 运行效率下降空调系统故障导致列车在运行过程中需要进行维修和停车，影响了列车的正常运行，加大了运营成本，降低了运行效率，甚至影响了列车的正点率。

3. 乘客满意度降低空调系统的故障不仅影响了列车的运行，同时也给乘客带来了不良的乘车体验，降低了乘客对高铁的满意度，对高铁形象和品牌产生了负面影响。

二、课题攻关需要解决的问题针对CRH380B型动车组空调系统故障率较高的现状，需要解决以下问题：1. 技术问题：（1）改进空调系统设计，提高稳定性和可靠性。

（2）优化零部件和材料，提高空调系统的耐用性和维修间隔。

（3）提高自动化控制水平，降低人为操作对空调系统的影响。

（1）建立健全的空调系统定期检修和保养管理机制。

（2）加强人员培训，提高维修人员的专业素养和技术水平。

（3）加强对空调系统运行数据的监测和分析，提前发现问题并进行预防性维护。

三、解决方案针对上述问题，可以从技术和管理两方面着手，进行课题攻关。

（2）引进先进的空调制冷和制热技术，提高系统的制冷和制热效能，确保列车在各种外界环境下都能正常运行。

降低CRH380B型动车组空调故障率课题攻关1. 引言1.1 背景介绍CRH380B型动车组作为中国高铁的主力车辆之一，在运行过程中的空调系统故障率较高，给乘客出行带来诸多不便。

空调故障不仅影响了乘客的乘坐体验，也加重了维护人员的工作负担。

降低CRH380B 型动车组空调故障率对于提升列车运行效率、降低维护成本具有重要意义。

目前，虽然列车制造商在设计时已经考虑了空调系统的稳定性和耐用性，但在实际运行中仍然会出现各种故障。

对CRH380B型动车组空调故障率进行课题攻关研究，解决空调系统存在的问题，提高其可靠性和稳定性，具有重要的现实意义和应用价值。

通过科学的研究和实践，可以为CRH380B型动车组空调系统的维护和运行提供更全面、有效的支持，提升列车的整体运行质量，提高乘客的出行舒适度和满意度。

1.2 研究意义降低CRH380B型动车组空调故障率是当前动车组运行中面临的重要问题。

空调系统是动车组列车中不可或缺的重要部件，直接影响乘客乘坐的舒适度和安全性。

目前，CRH380B型动车组空调故障率较高，给列车运营和维护带来了一定的困扰。

降低CRH380B型动车组空调故障率的研究意义包括：降低空调故障率可以提高列车运行的稳定性和可靠性，保障列车乘客的乘车体验。

通过降低故障率，可以减少因空调故障引起的列车晚点等问题，提升列车的正常运行效率。

降低CRH380B型动车组空调故障率可以降低列车的维护成本和运营成本。

空调系统故障频繁会给列车的维护带来一定的压力，增加维护人员的工作量和维修费用。

降低空调故障率可以降低维护成本，提高列车的经济效益。

降低CRH380B型动车组空调故障率具有重要的现实意义和经济意义。

通过研究针对该问题的解决方案和实施措施，可以持续提升动车组列车的运行质量和服务水平，促进铁路现代化发展。

【内容完毕，总字数为211字】2. 正文2.1 研究现状目前，CRH380B型动车组是中国高速铁路的主要车型之一，其空调系统在列车运行中扮演着至关重要的角色。
