一、电光源的种类电光源可分为热辐射光源、气体电光源及其他场致发光、激光等类型，电视照明中常用的有：热辐射类：普通白炽灯、卤钨灯气体放电类:荧光灯、金属卤化物灯、氙灯1.白炽灯：普通的钨丝灯。
优点：是显色性好，寿命较长，功率范围大。
缺点：发光效率低,(百分之几),色温低(2300-28000K)，玻璃壳发黑，降低发光效率。
2.卤钨灯：最常用的电视照明光源。
它是在常用的钨丝灯的基础上充入少量的卤素制成的。
在一定温度下卤素与蒸发到玻壳上的钨化合。
化合成的卤化钨是气体，随着灯内气体的对流，卤化钨又扩散到灯丝附近，由于灯丝温度很高，因此卤化钨又分解为卤开绿灯及钨，钨又回到钨丝上。
优点：P109●色温高，且稳定，一般在2900-32000K。
●发光效率高，稳定，30流明/瓦。
●寿命比同功率的白炽灯长3-4倍。
●透光性好，可见光全部能透过。
●体积小。
●显色指数高97-99缺点：●不能用手拿，碰到体酸的石英玻璃使用时易碎。
●耐震性差。
●由于制造技术原因，灯丝易断。
常见的卤钨灯有:石英碘钨灯管（散光灯、新闻灯）、石英卤钨灯泡（聚光灯、回光灯）。
3.金属卤化物灯灯腔内充有某种金属的卤化物。
常用的有镝钬灯。
【放像：金属卤化灯】优点：●色温高：5500-6000K●显色性高：80-90●发光效率高：80-100流明/瓦●寿命长是室外拍摄常用的光源。
4.氙灯：是一种惰性气体灯。
优点：●色温高：6000K●显色指数高：94●发光效率高：30-40流明/瓦●启动快速其光谱能量分布与日光接近，常用作外景照明。
（P110光源的显示指数，色温，发光效率。
5.荧光灯：三基色荧光灯。
光谱能量分布曲线以红、绿、蓝三原色组成而得名。
外形与荧光灯一样，属于冷光源。
【放像：三基色灯】优点：●发光效率高，是白炽灯的4-5倍●寿命长：是白炽灯的5-10倍●发光柔和。
常用于演播室的基础照明。
二、电视照明的灯具各种电光源还要与相应的灯具配合,才能使用。

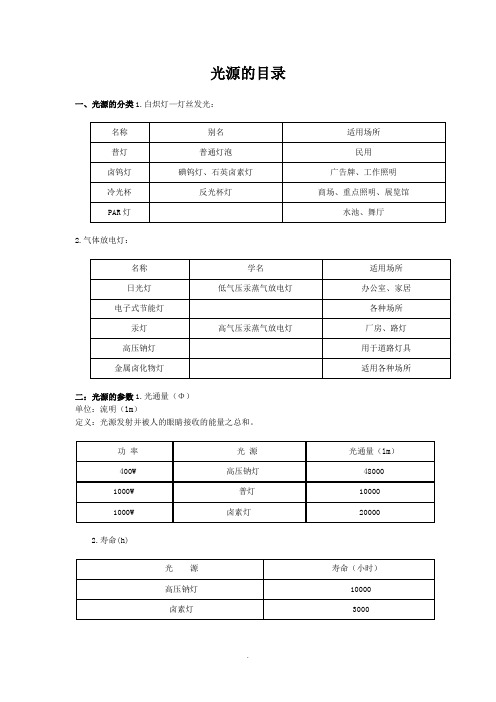

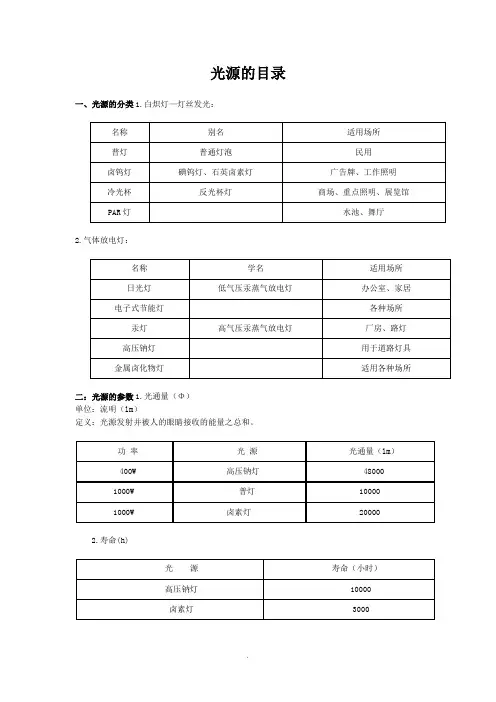

光源的目录一、光源的分类1.白炽灯—灯丝发光：
2.气体放电灯：
二：光源的参数1.光通量（Φ）
单位：流明（lm）
定义：光源发射并被人的眼睛接收的能量之总和。
2.寿命(h)
3.显色性（Ra）
定义：光源对于物体自然原色的呈现程度
Ra数值越接近100，表示显色性越好。
表一
表二
4.色温（K）
光源点燃后的光色与标准黑体加热到某一温度时的光色相同，该黑体当时的绝对温度称为光源的色温.
表一
表二
表三
K值越小，光色越偏红。
K值越高，光色越偏蓝。
5.光强（I）
一般来讲，光线都是向不同方向发射的，并且强度各异。
可见光在某一特定方向角内所发射的强度就叫做光强（I）。
6.照度（E）
单位：勒克司（LX）
照度（E）是光通量与被照射面积之间的此例系数。
1LX即指1Lm的光通量平均分布在面积1平方米的平面上的明亮度。
7.辉度
单位：坎德拉/平方米（cd/平方米）
辉度（L）是表示眼睛从某一方向所看到物体反射光的强度。
8.光线和辐射
光是电磁波辐射到人的眼睛，经视觉神经转换为光线，即能被肉眼看见的那部分光谱。
这类射线的波长范围在360到830之间，仅仅是电磁辐射光谱非常小的一部分。
9.最重要光学公式
三.光源的规格1.三大光源公司
2.金卤灯表一
表二
表三
表四
表五
四．光源的区别
五.光源的优缺点
六.光源的适用场所
七．光源灯头。
照明电光源有哪些？常用的照明电光源有：白炽灯（即普通灯泡）、荧光灯（日光灯）、卤钨灯、高压水银灯、金属卤化物灯等，根据光源的工作原理可分为两大类：一类是热辐射光源，如白炽灯、卤钨灯等，另一类是光电光源，有气体放电灯，如氙灯，还有金属蒸汽灯，如水银灯（汞灯）和钠灯，放电光源按放电形式又可分为辉光放电和弧光放电，霓虹灯属于辉光放电，荧光灯、高压水银灯、钠灯等均属于弧光放电，下面简要介绍上述光源的结构、工作原理及使用方法。
日光灯（荧光灯）工作原理讲解日光灯也被称为荧光灯，它利用紫外线照射荧光粉来发光，所以这种灯具被称为荧光灯，而其发出的光线和普通白炽灯相比犹如日光一样，故也称为日光灯。
日光灯由灯管、镇流器和启辉器等主要部件组成，日光灯（荧光灯）的发光工作原理：下图所示的原理电路。
工作原理详解：当电源接通时，电压全部加在启辉器上，氖气在玻璃泡内电离后辉光放电而发热，使动触片受热膨胀与静触头接触使电路接通，此时灯丝通过电流加热后发射电子，使灯丝附近的水银开始游离并逐渐气化，同时，启辉器触点接触后辉光放电随即停止，动触片冷却而缩回（即触点断开)。
使流经灯丝和镇流器的电流突然中断，在此瞬间，镇流器产生的自感电动势与电源电压串联后，全部加在灯管两端的灯丝间，由于灯丝间电压骤增，整个灯管内的汞气在高压作用下全部游离，从而产生弧光放电，辐射出不可见的紫外线，激发管壁的荧光粉，发出近似日光的可见光。
荧光灯的组件必须严格按规格配套使用，由于镇流器是电感性负载，因而使得整个日光灯电路的功率因数降低，不利于节约用电；为了提高功率因数，可在日光灯的电源两端并联一只电容器，其容量按管的功率不同而选配如20瓦的光管配2.5微法电容器，30瓦日光灯配3.75微法电容器，40瓦的光管配4.75微法电容器，耐压应大于220伏。
金属卤化物灯介绍金属卤化物灯是在高压水银灯的基础上，为改善光色而发展起来的一种新型光源。
它光色好，发光效率高。

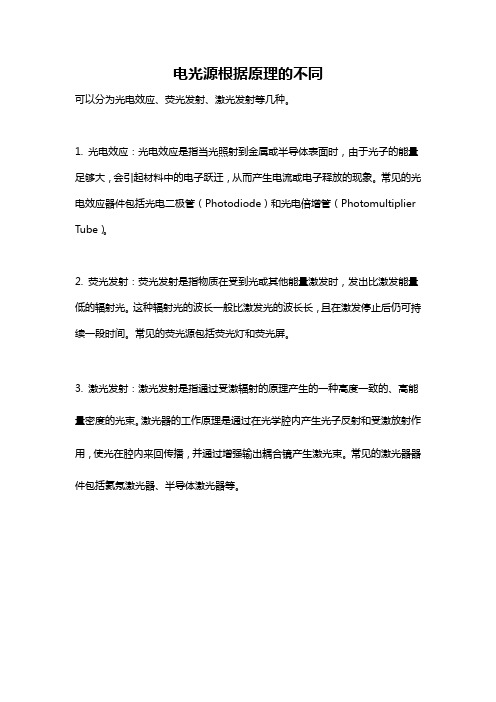

电光源根据原理的不同
可以分为光电效应、荧光发射、激光发射等几种。
1. 光电效应：光电效应是指当光照射到金属或半导体表面时，由于光子的能量足够大，会引起材料中的电子跃迁，从而产生电流或电子释放的现象。
常见的光电效应器件包括光电二极管（Photodiode）和光电倍增管（Photomultiplier Tube）。
2. 荧光发射：荧光发射是指物质在受到光或其他能量激发时，发出比激发能量低的辐射光。
这种辐射光的波长一般比激发光的波长长，且在激发停止后仍可持续一段时间。
常见的荧光源包括荧光灯和荧光屏。
3. 激光发射：激光发射是指通过受激辐射的原理产生的一种高度一致的、高能量密度的光束。
激光器的工作原理是通过在光学腔内产生光子反射和受激放射作用，使光在腔内来回传播，并通过增强输出耦合镜产生激光束。
常见的激光器器件包括氦氖激光器、半导体激光器等。
电光源的分类1.按发光原理可分为热辐射光源、气体放电光源和场致光源。
热辐射光源是用电把物体(阴极)加热至白炽状态而发光，如白炽灯和卤钨灯。
气体放电光源是让电流流经气体(如氩气、氪气、氙气、氖气)或金属蒸气(如汞蒸气),使之放电而发光。
根据发光时产生辉光或弧光，气体放电又分为辉光放电和弧光放电。
根据管内气体或金属蒸气压力高低，气体放电又分为低气压(30KPa以下,1Pa=1/133.3mmHg)放电、高气压(30Kpa-300KPa)放电和超高气压(300KPa以上)放电。
普通荧光灯、节能荧光灯、低压纳灯等即属低气压弧光放电；高压钠灯、高压汞灯和金属卤化物灯等即属高气压弧光放电；超高压汞氙灯、超高压氙灯等即属超高气压弧光放电；霓虹灯、冷阴极管、氖气灯等即属辉光放电。
场致光源是把发光体如荧光粉、砷化镓等置于光源的电极间，电极加上电压后将产生电场，它将激励发光体发光。
交流场致发光光源和发光二极管等即属场致放电。
2.按阴极(灯丝)情况可分为热阴极管和冷阴极管。
有灯丝并通以较大电流从而使灯管处于弧光放电状态放电的灯管称热阴极管。
没有灯丝或灯丝通以较小电流从而使灯管处于辉光放电状态放电的灯管称冷阴极管。
3.按发光波长或用途可分为照明光源和其他光源。
照明光源发出的是波长从380nm到780nm的可见光，用于照明，如上述白炽灯、卤钨灯、普通荧光灯、节能荧光灯、低压钠灯、高压钠灯、高压汞灯等。
其他光源发出的分别是波长780nm 以下的紫外光，如紫外线杀菌灯、黑光灯等和波长380nm以上的红外光，如红外灯等，他们都是不可见光，分别用于杀菌、紫外线鉴别、帮助作物生长和医疗等。
4.按玻壳形状可分为管型和泡型。
管型又可分为直管型、环型、双环型、方型、U型、2U型、3U型、4U型、5U型、H型、2H型、Π型、D型、2D型、L型、M 型、螺旋型、双螺旋型等等；泡型也可分为球型、矩型、圆锥型、椭球型、抛物型、梨型、蘑菇型、瓢型、烛光型、A型、B型、C型、E型、F型、G型、K型、M型、P型、R型、S型、T型等等。
一、电光源的种类电光源可分为热辐射光源、气体电光源及其他场致发光、激光等类型，电视照明中常用的有：热辐射类：普通白炽灯、卤钨灯气体放电类:荧光灯、金属卤化物灯、氙灯1.白炽灯：普通的钨丝灯。
优点：是显色性好，寿命较长，功率范围大。
缺点：发光效率低，(百分之几),色温低(2300-28000K)，玻璃壳发黑，降低发光效率。
2.卤钨灯：最常用的电视照明光源。
它是在常用的钨丝灯的基础上充入少量的卤素制成的。
在一定温度下卤素与蒸发到玻壳上的钨化合。
化合成的卤化钨是气体，随着灯内气体的对流，卤化钨又扩散到灯丝附近，由于灯丝温度很高，因此卤化钨又分解为卤开绿灯及钨，钨又回到钨丝上。
I优点：P109•色温高，且稳定，一般在2900-32000K •发光效率高，稳定，30流明/瓦•寿命比同功率的白炽灯长3-4 倍•透光性好，可见光全部能透过。
•体积小。
•显色指数高97-99缺点：•不能用手拿，碰到体酸的石英玻璃使用时易碎。
•耐震性差。
•由于制造技术原因，灯丝易断。
常见的卤钨灯有:石英碘钨灯管（散光灯、新闻灯）、（聚光灯、回光灯）。
3.金属卤化物灯灯腔内充有某种金属的卤化物。
常用的有镝钬灯。
卤化灯】石英卤钨灯泡放像：金属优点：•色温高：5500-6000K•显色性高：80-90•发光效率高：80-100流明/瓦•寿命长是室外拍摄常用的光源。
4氙灯:优点：•色温高：6000K•显色指数高：94•发光效率高：30-40流明/瓦•启动快速其光谱能量分布与日光接近，常用作外景照明显示指数，色温，发光效率。
5.荧光灯： 是一种惰性气体灯。
P110光源的三基色荧光灯。
光谱能量分布曲线以红、绿、蓝三原色组成而得名。
外形与荧光灯一样，属于冷光源。
【放像：三基色灯】优点：•发光效率高，是白炽灯的4-5倍•寿命长：是白炽灯的5-10倍•发光柔和。
常用于演播室的基础照明。
二、电视照明的灯具各种电光源还要与相应的灯具配合，才能使用。
灯具一般分为聚光型灯具和散光型灯具。
常用电光源的种类及特性电光源是指以电能为能源，通过产生并控制电流，将电能转换为光能的装置。
常用的电光源主要包括白炽灯、荧光灯、LED灯等。
下面将逐一介绍它们的特性。
1.白炽灯白炽灯是最早、最常见的一种电光源。
它的主要特性有以下几个方面：(1)光谱分布广：白炽灯的光谱连续，没有明显的颜色间断，能够辐射出几乎全息光谱，所以它的颜色还是相对较真实的。
(2)显色性好：白炽灯的显色指数比较高，通常在80左右，能够较好地还原物体的真实颜色。
(3)色温较低：白炽灯一般色温在2000K至3000K之间，发出的光线呈现暖黄色调，使人感到温暖、舒适。
(4)能效低：白炽灯的能效比较低，只有5%至10%，大部分的电能转化为热能散失掉了。
2.荧光灯荧光灯是一种以荧光粉为发光层的电光源，它具有以下特性：(1)高能效：荧光灯的能效要比白炽灯高出很多，一般在20%至30%。
(2)色温变化大：荧光灯的色温范围较广，从2700K至6500K都有，可以在不同环境下调节其光色。
(3)光度下降快：荧光灯的亮度会随着使用时间的增长而逐渐降低，所以需要定期更换荧光灯管。
(4)启动时间较长：荧光灯的启动需要一定的时间，一般在几秒至十几秒钟之间，会比较慢。
3.LED灯LED（Light Emitting Diode）灯是一种最新的电光源，它具有以下特性：(1)高能效：LED灯的能效远高于白炽灯和荧光灯，可以达到30%以上。
(2)色彩丰富：LED灯可以发出多种颜色的光，可以通过调节电流和控制荧光粉的类型来实现。
(4)响应速度快：LED灯的响应速度非常快，可以瞬间达到最大亮度。
(5)焦点可调：LED灯可以通过光路设计来调节光的焦点，实现照明的不同需求。
总之，白炽灯、荧光灯和LED灯是常用的电光源，它们各自具有不同的特性和应用场景。
白炽灯适用于需要温暖舒适光线的场所；荧光灯适用于对高能效要求较高的场所；而LED灯则适用于对高能效、长寿命、灵活性要求较高的场所。
电光源类型名词解释电光源类型名词解释1.电光源的类型1.1 电光源electric light source 将电能转换成光学辐射能的器件。
注：此术语有时也用于某些类型的照明器。
1.2 白炽(电)灯incandescent (electric) lamp 用通电的方法，将物体加热到白炽状态而发光的灯。
注：发光体通常为钨丝，其结构可以为直丝；单螺旋丝、双螺旋丝或三螺旋丝。
1.3 真空灯vacuum lamp 发光体在真空玻壳里工作的白炽灯。
1.4 充气灯gas-filled lamp 发光体在充氮或惰性气体的玻壳里工作的白炽灯。
注：灯内所填充的气体可以是单一元素的，也可以是按一定比例混合的多元惰性气体或氮气。
1.5 卤钨灯tungsten halogen lamp 填充气体内含有部分卤族元素或卤化物的白炽灯。
1.6 普通照明灯泡tungsten filament lamp for general service 用于家庭、街道和厂矿企业作一般照明用的白炽灯，其玻壳可以是透明的，也可以是磨砂的、乳白的或内涂白的。
1.7 装饰灯泡decorative lamp 玻壳做成不同形状和不同颜色的，用于起装饰作用的白炽灯1.8 聚光灯泡prefocus lamp 发光体对灯头定位部分的位置被精确校正的白炽灯。
1.9 乳白灯泡opal lamp 玻壳为白色，或玻壳上涂敷白色涂层，使之具有良好漫透射性能的白炽灯。
1.10 磨砂灯泡frosted lamp 玻壳表面被加工成毛面，使之具有良好漫透射性能的白炽灯1.11 反射型灯泡reflector lamp在玻壳内专门装有反光体，或在适当形状玻壳的内表面部分地覆以金属反射层，使之具有定向发光性能的灯泡。
1.12 局部照明灯泡tungsten filament lamp for localized lighting 用于局部安全照明的白炽灯泡，其灯电压在36V 以下。
