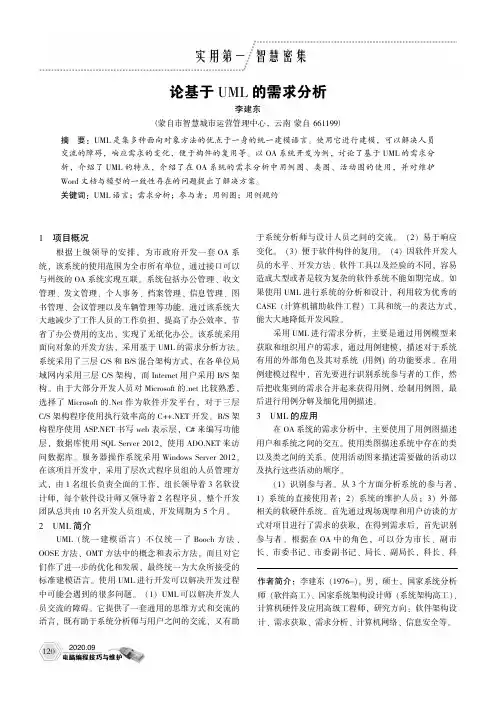

UML在需求分析阶段的应用

2020.091项目概况根据上级领导的安排,为市政府开发一套OA 系统,该系统的使用范围为全市所有单位,通过接口可以与州级的OA 系统实现互联。

系统包括办公管理、收文管理、发文管理、个人事务、档案管理、信息管理、图书管理、会议管理以及车辆管理等功能。

通过该系统大大地减少了工作人员的工作负担,提高了办公效率,节省了办公费用的支出,实现了无纸化办公。

该系统采用面向对象的开发方法,采用基于UML 的需求分析方法。

系统采用了三层C/S 和B/S 混合架构方式,在各单位局域网内采用三层C/S 架构,而Internet 用户采用B/S 架构。

由于大部分开发人员对Microsoft 的.net 比较熟悉,选择了Microsoft 的.Net 作为软件开发平台,对于三层C/S 架构程序使用执行效率高的C++.NET 开发。

B/S 架构程序使用 书写web 表示层,C#来编写功能层,数据库使用SQL Server 2012,使用 来访问数据库。

服务器操作系统采用Windows Server 2012。

在该项目开发中,采用了层次式程序员组的人员管理方式,由1名组长负责全面的工作,组长领导着3名软设计师,每个软件设计师又领导着2名程序员,整个开发团队总共由10名开发人员组成,开发周期为5个月。

2UML 简介UML (统一建模语言)不仅统一了Booch 方法、OOSE 方法、OMT 方法中的概念和表示方法,而且对它们作了进一步的优化和发展,最终统一为大众所接受的标准建模语言。

使用UML 进行开发可以解决开发过程中可能会遇到的很多问题。

(1)UML 可以解决开发人员交流的障碍。

它提供了一套通用的思维方式和交流的语言,既有助于系统分析师与用户之间的交流,又有助于系统分析师与设计人员之间的交流。

(2)易于响应变化。

(3)便于软件构件的复用。

(4)因软件开发人员的水平、开发方法、软件工具以及经验的不同,容易造成大型或者是较为复杂的软件系统不能如期完成。

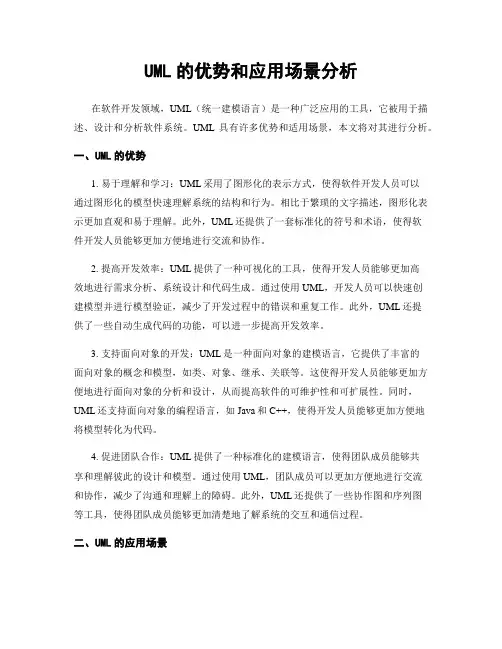

UML的优势和应用场景分析在软件开发领域，UML（统一建模语言）是一种广泛应用的工具，它被用于描述、设计和分析软件系统。

UML具有许多优势和适用场景，本文将对其进行分析。

一、UML的优势1. 易于理解和学习：UML采用了图形化的表示方式，使得软件开发人员可以通过图形化的模型快速理解系统的结构和行为。

相比于繁琐的文字描述，图形化表示更加直观和易于理解。

此外，UML还提供了一套标准化的符号和术语，使得软件开发人员能够更加方便地进行交流和协作。

2. 提高开发效率：UML提供了一种可视化的工具，使得开发人员能够更加高效地进行需求分析、系统设计和代码生成。

通过使用UML，开发人员可以快速创建模型并进行模型验证，减少了开发过程中的错误和重复工作。

此外，UML还提供了一些自动生成代码的功能，可以进一步提高开发效率。

3. 支持面向对象的开发：UML是一种面向对象的建模语言，它提供了丰富的面向对象的概念和模型，如类、对象、继承、关联等。

这使得开发人员能够更加方便地进行面向对象的分析和设计，从而提高软件的可维护性和可扩展性。

同时，UML还支持面向对象的编程语言，如Java和C++，使得开发人员能够更加方便地将模型转化为代码。

4. 促进团队合作：UML提供了一种标准化的建模语言，使得团队成员能够共享和理解彼此的设计和模型。

通过使用UML，团队成员可以更加方便地进行交流和协作，减少了沟通和理解上的障碍。

此外，UML还提供了一些协作图和序列图等工具，使得团队成员能够更加清楚地了解系统的交互和通信过程。

二、UML的应用场景1. 需求分析和系统设计：UML可以用于描述和分析系统的需求和功能，通过使用用例图、活动图和状态图等工具，开发人员可以更加清楚地了解系统的行为和交互过程。

同时，UML还提供了类图和对象图等工具，用于描述系统的结构和关系。

通过使用UML进行需求分析和系统设计，开发人员可以更加准确地把握系统的需求和设计，从而提高系统的质量和可靠性。

UML系统需求分析建模实例包括业务建模一、背景某公司为了提高内部管理效率，决定开发一个在线人事管理系统。

该系统主要目标是帮助公司员工和管理人员更好地进行人事管理工作，包括员工信息管理、薪资管理、请假管理等功能。

二、业务建模1. 参与者- 员工：具有查看和修改个人信息的权限。

- 人事部门：负责对员工信息进行管理、薪资管理和请假管理。

- 管理员：拥有所有功能权限。

2. 用例图用例图展示了系统的功能视图，包括主要的参与者和他们的交互。

（图1：用例图）3. 用例描述- 查看个人信息：员工可以查看自己的个人信息，包括个人资料、联系方式和工作历史。

- 修改个人信息：员工可以修改自己的个人信息，如联系方式和地址等。

- 管理员登陆：管理员可以使用管理员账号登陆系统。

- 管理员工信息：管理员可以查看和修改员工信息，包括添加员工、删除员工和修改员工信息等。

- 薪资管理：人事部门可以查看和修改员工薪资信息。

- 请假管理：人事部门可以管理员工的请假信息，包括请假申请和批准等。

4. 状态图状态图描述了系统中的一个对象或参与者的状态变化。

（图2：状态图）5. 类图类图展示了系统中的类以及它们之间的关联。

（图3：类图）三、系统分析1. 需求分析对于查看个人信息的用例，系统应该提供一个界面给员工输入自己的员工号，然后显示员工的个人信息。

对于修改个人信息的用例，系统应该提供一个界面给员工输入员工号和想修改的信息，然后保存修改后的信息。

对于管理员登陆的用例，系统应该提供一个界面给管理员输入管理员账号和密码进行登陆。

对于管理员工信息的用例，系统应该提供一个界面给管理员查看和修改员工信息，包括添加、删除和修改员工信息。

对于薪资管理的用例，系统应该提供一个界面给人事部门查看和修改员工薪资信息。

对于请假管理的用例，系统应该提供一个界面给人事部门管理员工的请假信息，包括请假申请和批准。

2. 非功能性需求- 界面友好：系统应该提供直观、易用的界面来满足用户的需求。

uml的特点和用途UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，它具有以下特点和用途。

特点：1. 统一性：UML是一种统一的建模语言，它将多种建模技术整合在一起，包括结构建模、行为建模和交互建模等，使得不同的模型之间可以进行无缝的集成和协作。

2. 易学易用：UML采用图形符号和文本描述相结合的方式，使得它的语法和语义非常直观和易于理解，从而降低了学习和使用的难度。

3. 可扩展性：UML提供了一种扩展机制，允许用户根据具体的需求和场景进行定制和扩展，从而满足不同的建模需求。

4. 高度表达性：UML提供了丰富的图形符号和符号组合方式，可以灵活地表达不同的建模概念和语义，使得模型具有更高的表达性和可读性。

5. 易于工具支持：由于UML已成为行业标准，因此有许多建模工具和开发环境提供了对UML的良好支持，便于开发人员进行建模、分析和设计工作。

用途：1. 需求分析：通过使用用例图、活动图和状态图等UML图形，可以帮助分析师和开发团队更好地理解用户需求，明确系统功能和行为，并对需求进行有效的沟通和验证。

2. 系统设计：UML提供了类图、对象图和组件图等建模工具，可以帮助开发人员进行系统结构设计和模块划分，明确系统的组成部分和它们之间的关系，从而指导代码的编写和开发过程。

3. 架构设计：通过使用包图、部署图和组合结构图等UML图形，可以帮助架构师对系统进行整体设计和布局，明确系统的组织结构和部署方案，从而提高系统的可扩展性和可维护性。

4. 测试和验证：UML提供了序列图和协作图等建模工具，可以帮助测试人员进行系统测试和验证工作，明确系统的行为和交互方式，并根据模型生成测试用例和测试脚本，提高测试效率和覆盖率。

5. 文档生成：UML模型可以作为软件系统的文档，包含了系统的结构、行为和交互等信息，可以通过工具自动生成文档，提高文档的可读性和维护性。

6. 项目管理：UML可以作为项目管理工具的一部分，用于描述系统的工作流程、任务分配和资源调度等信息，帮助项目经理进行进度控制和资源管理。

UML用例图和需求分析的关系深度解析需求分析是软件开发过程中至关重要的一环，它的目的是明确和理解用户的需求，为软件设计和开发提供指导。

而UML（统一建模语言）用例图则是一种常用的需求分析工具，它能够帮助开发团队更好地理解用户需求，并将其转化为可执行的软件功能。

本文将深度解析UML用例图与需求分析之间的关系，探讨其在软件开发中的作用和应用。

首先，我们需要了解UML用例图的基本概念和结构。

UML用例图是一种图形化工具，用于描述系统与外部参与者之间的交互。

它由参与者（actors）和用例（use cases）两个主要元素组成。

参与者代表系统的外部用户、其他系统或设备，用例则表示系统所提供的功能或服务。

用例图通过参与者和用例之间的关系，展示了系统的功能和用户之间的交互过程。

在需求分析过程中，UML用例图起到了至关重要的作用。

首先，用例图帮助分析人员更好地理解用户需求。

通过与用户沟通和交流，分析人员能够识别出系统的参与者和用例，并将其绘制成用例图。

用例图能够直观地展示系统与用户之间的交互过程，帮助分析人员更好地理解用户的需求和期望。

其次，用例图能够帮助开发团队明确系统的功能和边界。

通过绘制用例图，开发团队可以清晰地了解系统提供的功能和服务，并确定系统的边界。

用例图可以帮助开发团队明确系统的功能范围，避免功能的重复或缺失，从而提高开发效率和软件质量。

此外，用例图还能够帮助开发团队进行系统的需求验证和验证。

通过用例图，开发团队可以将用户需求转化为可执行的软件功能，并进行需求验证和验证。

用例图能够帮助开发团队检查和验证系统的功能是否满足用户需求，以及系统的交互过程是否符合用户的期望。

通过用例图，开发团队可以及时发现和修复需求中的问题，提高软件的质量和用户满意度。

此外，用例图还能够帮助开发团队进行系统的需求管理和变更控制。

在软件开发过程中，用户需求往往会发生变化。

通过用例图，开发团队可以及时发现和识别需求的变化，并进行相应的管理和控制。

•UML需求分析步骤实例解析在UML使用过程中，经常会遇到UML需求分析问题，这里就向大家介绍一下UML的需求分析大致步骤，为了便于大家理解以实例向大家介绍，希望通过本文的介绍你对UML需求分析步骤有所了解。

本节向大家介绍一下UML需求分析的一般步骤，本节用实例向大家介绍，相信通过本节的介绍你对UML需求分析有一定的认识。

下面让我们一起来学习具体介绍吧。

基于UML需求分析在初步的业务需求描述已经形成的前提下，基于UML需求分析大致可分为以下步骤：（1）利用用例及用例图表示需求。

从业务需求描述出发获取执行者和场景；对场景进行汇总、分类、抽象；形成用例；确定执行者与用例、用例与用例图之间的关系，生成用例图。

（2）利用包图及类图表示目标软件系统的总体框架结构。

根据领域知识、业务需求描述和既往经验设计目标软件系统的顶层架构；从业务需求描述中提取“关键概念”，形成领域概念模型；从概念模型和用例出发，研究系统中主要的类之间的关系，生成类图。

上述两个步骤并没有时序关系，它们可以并行展开，如图5-3-1所示。

图5-3-1 UML需求分析过程本节将依次介绍上述步骤中涉及的UML语言机制，并结合“家庭保安系统”实例说明每步骤中基于UML需求分析方法。

开发场景场景是指从单个执行者的角度观察目标软件系统的功能和外部行为。

这种功能通过系统与用户之间的交互来表征。

因此也可以说，场景是用户与系统之间进行交互的一组具体的动作。

相对于用例而言，场景是用例的实例，而用例是某类场景的共同抽象。

对场景的完整描述应包含场景名称、执行者实例，前置条件、事件流和后置条件。

例如，“家庭保安系统”的初步需求描述：“家庭保安系统”的软件允许用户在安装时进行系统配置，实施对传感器的监控并通过控制面板与用户进行信息交互。

配置操作包括：（1）指定每一传感器的种类和编号；（2）设置开、关机密码；（3）指定报警电话电码；（4）指定报警延迟和电话重拨延迟时间（以秒为单位）；当软件系统收到传感器发出的数据后，判别是否出现异常事件。

UML用例图在需求分析中的应用指南需求分析是软件开发过程中的重要环节，它的目标是明确系统的功能需求和用户需求，为后续的设计和开发工作提供基础。

在需求分析过程中，UML（统一建模语言）用例图是一种常用的工具，它可以帮助分析师和开发人员更好地理解系统的功能和用户行为。

本文将介绍UML用例图在需求分析中的应用指南，帮助读者更好地掌握这一工具。

1. 什么是UML用例图UML用例图是一种用于描述系统功能和用户行为的图形化工具。

它通过用例（Use Case）和参与者（Actor）之间的关系来展示系统的功能和用户与系统的交互。

用例图可以帮助分析师和开发人员更好地理解系统的需求，从而更好地设计和开发系统。

2. 用例图的基本元素用例图包含用例、参与者和关系三个基本元素。

用例表示系统的功能或者用户的行为，可以理解为一个功能模块或者一个用户操作。

参与者表示系统的用户，可以是人、其他系统或者外部设备。

关系表示用例和参与者之间的关系，常见的关系有关联关系、包含关系和扩展关系等。

3. 用例图的绘制步骤绘制用例图的步骤如下：（1）确定系统的功能和用户行为，将其抽象为用例。

（2）确定系统的参与者，包括人、其他系统和外部设备。

（3）绘制用例图的框架，将用例和参与者放置在合适的位置。

（4）使用关系连接用例和参与者，表示它们之间的关系。

（5）完善用例图，添加必要的细节和注释。

4. 用例图的应用场景用例图在需求分析中有广泛的应用场景，下面列举几个常见的应用场景：（1）明确系统的功能需求：用例图可以帮助分析师和开发人员明确系统的功能需求，从而更好地设计和开发系统。

（2）识别用户需求：用例图可以帮助分析师和开发人员更好地理解用户的需求，从而更好地满足用户的期望。

（3）辅助系统设计：用例图可以作为系统设计的基础，帮助设计人员更好地理解系统的功能和用户行为，从而更好地设计系统的架构和模块。

（4）沟通和交流：用例图可以作为沟通和交流的工具，帮助团队成员之间更好地理解系统需求和设计思路。

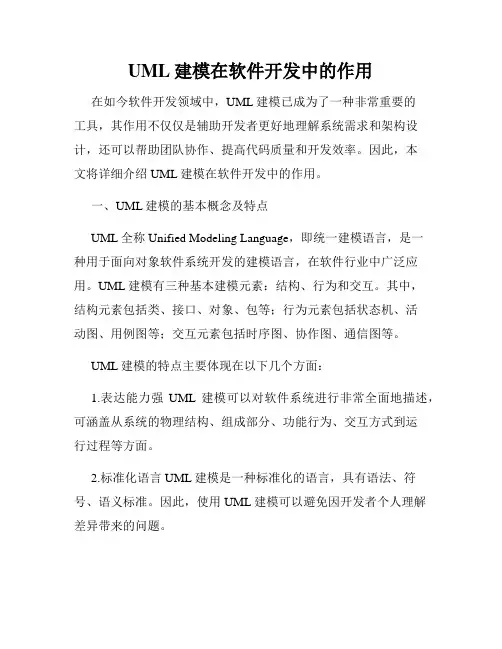

UML建模在软件开发中的作用在如今软件开发领域中，UML建模已成为了一种非常重要的工具，其作用不仅仅是辅助开发者更好地理解系统需求和架构设计，还可以帮助团队协作、提高代码质量和开发效率。

因此，本文将详细介绍UML建模在软件开发中的作用。

一、UML建模的基本概念及特点UML全称Unified Modeling Language，即统一建模语言，是一种用于面向对象软件系统开发的建模语言，在软件行业中广泛应用。

UML建模有三种基本建模元素：结构、行为和交互。

其中，结构元素包括类、接口、对象、包等；行为元素包括状态机、活动图、用例图等；交互元素包括时序图、协作图、通信图等。

UML建模的特点主要体现在以下几个方面：1.表达能力强UML建模可以对软件系统进行非常全面地描述，可涵盖从系统的物理结构、组成部分、功能行为、交互方式到运行过程等方面。

2.标准化语言 UML建模是一种标准化的语言，具有语法、符号、语义标准。

因此，使用UML建模可以避免因开发者个人理解差异带来的问题。

3.易于学习和应用 UML建模具有简洁易懂的语法，不需要太多的专业知识就可以掌握基本建模方法和技巧。

此外，目前市面上已有许多UML建模工具，使得UML建模的应用变得更加容易。

二、UML建模在软件开发中的作用1.辅助需求分析在软件开发的初期阶段，UML建模可以用于辅助需求分析。

通过绘制用例图，分析需求、确定用例等操作，开发者可以更好地理解系统的基本要求。

同时，UML建模工具往往还具有模型验证功能，可以在需求分析过程中帮助开发者发现和解决潜在的问题。

2.构建系统架构在确定了系统的需求后，UML建模可以用于构建系统架构。

通过绘制类图、组件图等建模方式，开发者可以更好地掌握整个系统的组成部分，了解类与类之间的关系、数据流等信息，从而在软件开发初期就能够避免设计上的问题。

此外，在架构设计过程中，UML建模也可以帮助开发者评估不同的架构方案的优缺点，为团队进一步决策提供支持。
