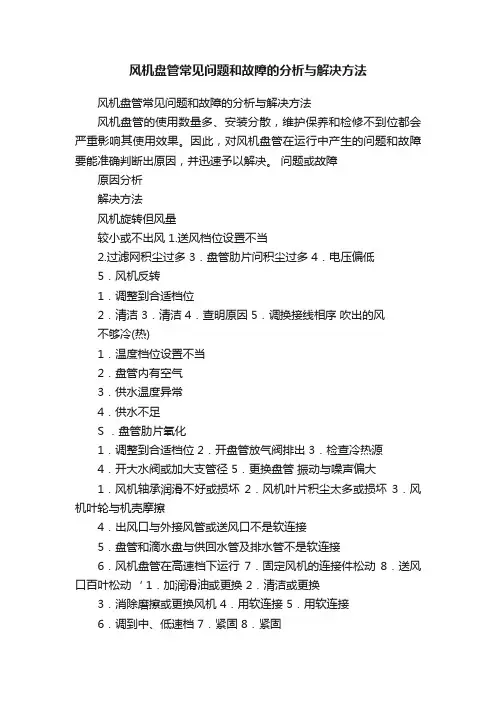

风机盘管常见问题和故障的分析与解决方法风机盘管常见问题和故障的分析与解决方法风机盘管的使用数量多、安装分散，维护保养和检修不到位都会严重影响其使用效果。

因此，对风机盘管在运行中产生的问题和故障要能准确判断出原因，并迅速予以解决。

问题或故障原因分析解决方法风机旋转但风量较小或不出风 1.送风档位设置不当2.过滤网积尘过多 3．盘管肋片问积尘过多 4．电压偏低5．风机反转1．调整到合适档位2．清洁 3．清洁 4．查明原因 5．调换接线相序吹出的风不够冷(热)1．温度档位设置不当2．盘管内有空气3．供水温度异常4．供水不足S ．盘管肋片氧化1．调整到合适档位 2．开盘管放气阀排出 3．检查冷热源4．开大水阀或加大支管径 5．更换盘管振动与噪声偏大1．风机轴承润滑不好或损坏2．风机叶片积尘太多或损坏3．风机叶轮与机壳摩擦4．出风口与外接风管或送风口不是软连接5．盘管和滴水盘与供回水管及排水管不是软连接6．风机盘管在高速档下运行7．固定风机的连接件松动8．送风口百叶松动‘ 1．加润滑油或更换 2．清洁或更换3．消除磨擦或更换风机 4．用软连接 5．用软连接6．调到中、低速档 7．紧固 8．紧固漏水1．滴水盘溢水 (1)排水口(管)堵塞 (2)排不出水或排水不畅(1)用吸、通、吹、冲等方法疏通(2)加大排水管坡度或管径 2．滴水盘倾斜 3．放气阀未关4．各管接头连接不严密2．调整，使排水口处最低 3．关闭4．连接严密并紧固有异物吹出1．过滤网破损2．机组或风管内积尘太多3．风机叶片表面锈蚀4．盘管翅片氧化5：机组或风管内保温材料破损1．更换2．清洁3．更换风机4．更换盘管5．修补或更换机组外壳结露1．机组内贴保温材料破损或与内壁脱离2．机壳破损漏风1．修补或粘贴好2．修补凝结水排放不畅1．外接管道水平坡度过小2．外接管道堵塞1．调整坡度≥8‰2．疏通滴水盘结露滴水盘底部保温层破损或与盘底脱离修补或粘贴好。

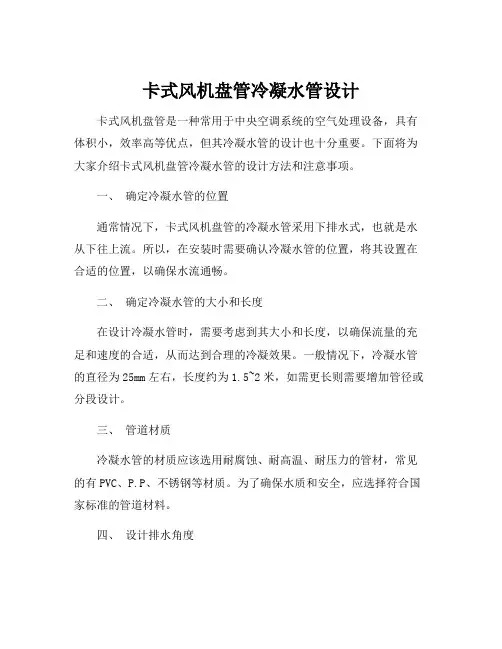

卡式风机盘管冷凝水管设计卡式风机盘管是一种常用于中央空调系统的空气处理设备，具有体积小，效率高等优点，但其冷凝水管的设计也十分重要。

下面将为大家介绍卡式风机盘管冷凝水管的设计方法和注意事项。

一、确定冷凝水管的位置
通常情况下，卡式风机盘管的冷凝水管采用下排水式，也就是水从下往上流。

所以，在安装时需要确认冷凝水管的位置，将其设置在合适的位置，以确保水流通畅。

二、确定冷凝水管的大小和长度
在设计冷凝水管时，需要考虑到其大小和长度，以确保流量的充足和速度的合适，从而达到合理的冷凝效果。

一般情况下，冷凝水管的直径为25mm左右，长度约为1.5~2米，如需更长则需要增加管径或分段设计。

三、管道材质
冷凝水管的材质应该选用耐腐蚀、耐高温、耐压力的管材，常见的有PVC、P.P、不锈钢等材质。

为了确保水质和安全，应选择符合国家标准的管道材料。

四、设计排水角度
为了保证冷凝水管的排水畅通，需要设置合适的排水角度，通常采用1%—2%的倾斜角度，或者按照实际情况进行调整。

五、安装妥当
最后，需要注意的是冷凝水管的安装位置和固定方式，应与风机盘管本身的固定方式相对应，有压力时不易变形，避免对其他部件的影响。

同时，冷凝水管的连接点应当密封牢固，确保不会漏水。

总之，以上就是卡式风机盘管冷凝水管的设计和注意事项。

在实际生产中，要严格按照上述要求进行设计和安装，确保卡式风机盘管的正常使用和运行效果。

风机、风管设计问题、及处理方法一、暗装风机盘管检查口的尺寸现象：不少单位发现客房风机盘应当清洗、检修。

虽然留了一个检查口，但风机管拿不下来，进行检修就得破坏吊顶，影响客房出租。

原因：风机盘管卧式暗装时，不少单位设计无检修口，或是检查修口位置不对，或尺寸太小。

700×300，600×600，不能满足维修的需要，造成不好操作，以致堵塞。

风量冷量减少，室温达不到要求，见图2.9.2-1(a)、(b)。

对策：1）最好是用活动小吊顶。

如小门厅处用轻钢铝板一条条可拿下来，对维修风机盘管很方便。

2）也可以把吊顶分成几块，每块都可以拆下来。

而回风口开在壁柜旁边等位置。

如图2.9.2-2。

3）也有用合页像柜门一样，处理回风口的。

4）检查口的大小应考虑其拆换方便。

二、防振基础偏斜水泵产生噪声现象：吸入口径为65mm的水泵，钢架基础下设橡胶减振器，如图2.6.3-1(a)，投入运行一个月后，水泵的噪声，振动开始产生。

一端橡胶压下比另一端多2m m。

水泵的电机联轴器偏移，振动加剧，直至挠坏。

原因：水泵的进出水立管的吊架位置不妥，使管道及阀门的重量压在水泵上，故泵一侧的重量大于电机一侧，将橡胶减振器压扁，使水泵的轴偏移。

振动噪声随之而来，以致不能正常运转。

对策：将管道的支吊架移至立管拐弯处，并将钢架上增加重量，以求稳定。

三、分体式空调机的风冷冷凝器失效现象：某用户发现室外温度35℃，而室内温度高达28~30℃，热得受不了。

于是不得不检查空调系统，为什么冷不下来？本例主要是风冷冷凝器的原因。

原因：风冷冷凝器选配不当。

冷凝器规格和尺寸的选用是否恰当，就看它能否将制冷剂中的蒸发和压缩热都排除出去。

如果冷凝(或压力)升高，则说明冷凝器不能把全部蒸发和压缩热从制冷剂中排除出去，使系统制冷量下降。

更有甚者会使压缩机的排气压力升高，压缩机的耗能量和压缩热增大，有导致损坏压缩机的可能。

反之，若风冷冷凝器选得有一定余量，则冷凝温度会较低，以致压缩机的排气压力也相应降低，而压缩机便能压送更多的制冷剂。

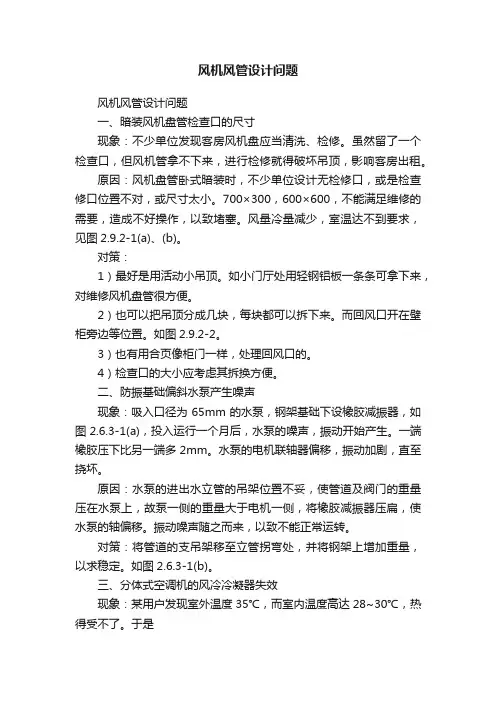

风机风管设计问题风机风管设计问题一、暗装风机盘管检查口的尺寸现象：不少单位发现客房风机盘应当清洗、检修。

虽然留了一个检查口，但风机管拿不下来，进行检修就得破坏吊顶，影响客房出租。

原因：风机盘管卧式暗装时，不少单位设计无检修口，或是检查修口位置不对，或尺寸太小。

700×300，600×600，不能满足维修的需要，造成不好操作，以致堵塞。

风量冷量减少，室温达不到要求，见图2.9.2-1(a)、(b)。

对策：1）最好是用活动小吊顶。

如小门厅处用轻钢铝板一条条可拿下来，对维修风机盘管很方便。

2）也可以把吊顶分成几块，每块都可以拆下来。

而回风口开在壁柜旁边等位置。

如图2.9.2-2。

3）也有用合页像柜门一样，处理回风口的。

4）检查口的大小应考虑其拆换方便。

二、防振基础偏斜水泵产生噪声现象：吸入口径为65mm的水泵，钢架基础下设橡胶减振器，如图2.6.3-1(a)，投入运行一个月后，水泵的噪声，振动开始产生。

一端橡胶压下比另一端多2mm。

水泵的电机联轴器偏移，振动加剧，直至挠坏。

原因：水泵的进出水立管的吊架位置不妥，使管道及阀门的重量压在水泵上，故泵一侧的重量大于电机一侧，将橡胶减振器压扁，使水泵的轴偏移。

振动噪声随之而来，以致不能正常运转。

对策：将管道的支吊架移至立管拐弯处，并将钢架上增加重量，以求稳定。

如图2.6.3-1(b)。

三、分体式空调机的风冷冷凝器失效现象：某用户发现室外温度35℃，而室内温度高达28~30℃，热得受不了。

于是不得不检查空调系统，为什么冷不下来？本例主要是风冷冷凝器的原因。

原因：风冷冷凝器选配不当。

冷凝器规格和尺寸的选用是否恰当，就看它能否将制冷剂中的蒸发和压缩热都排除出去。

如果冷凝(或压力)升高，则说明冷凝器不能把全部蒸发和压缩热从制冷剂中排除出去，使系统制冷量下降。

更有甚者会使压缩机的排气压力升高，压缩机的耗能量和压缩热增大，有导致损坏压缩机的可能。

反之，若风冷冷凝器选得有一定余量，则冷凝温度会较低，以致压缩机的排气压力也相应降低，而压缩机便能压送更多的制冷剂。

风机风管设计问题的案例某公司正在新建一栋办公楼，其中一层被设计为大型会议室。

为了确保会议室内的空气流通和舒适度，设计师需要设计合适的风机和风管系统。

设计师首先需要确定会议室的制冷和制热负荷，以确定所需的风机冷凝器和风管尺寸。

据初步估计，会议室的面积为200平方米，层高为3米。

为了保证空气质量，每人需要15立方米/小时的新鲜空气。

假设室内有100人，根据计算，总共需要4500立方米/小时的新鲜空气。

接下来，设计师需要考虑风机的选择和布置。

基于所需的风量，设计师选择了一台容量为5000立方米/小时的离心风机。

风机应放置在会议室外的机房内，以减少噪音和占用空间。

另外，设计师还要确保机房内有足够的空间来容纳风机、冷却塔和冷凝器。

为了将新鲜空气有效地输送到会议室内，设计师需要设计合适的风管系统。

通常情况下，使用圆形风管能够提供更好的气流和更低的阻力。

设计师计算了所需的风管直径，并选择了适当的材料，以确保风管能够承受所需的风压。

在将风管布置在会议室内部时，设计师必须考虑到会议室内的空间限制。

通过使用风管支架和弯头等组件，设计师可以在不占用太多空间的情况下将风管布置在各个角落。

此外，设计师还需要确保风管与其他设备和结构的安全距离，以避免任何潜在碰撞或损坏。

最后，设计师还需考虑安装和维护的方便性。

确保风机和风管能够轻松安装，并且提供易于维护的访问点，以便于清洁和维修。

综上所述，设计师在设计风机风管系统时需要考虑多个因素，包括负荷计算、风机选择和布置、风管尺寸和布局，以及安装和维护的方便性。

通过合理的设计和低噪音风机的选择，可以确保会议室内的空气流通畅通，并提供舒适的工作环境。

设计师在设计风机风管系统时，最重要的目标是确保会议室内的空气流通畅通，并提供舒适的工作环境。

然而，在设计过程中会遇到一些挑战和问题，需要细致地解决。

首先，设计师必须对会议室的制冷和制热负荷进行准确的估算。

这是确定风机和风管所需容量的基础。

在估算制冷负荷时，需要考虑会议室内的人数、电器设备、天花板高度、窗户数量和位置等因素。

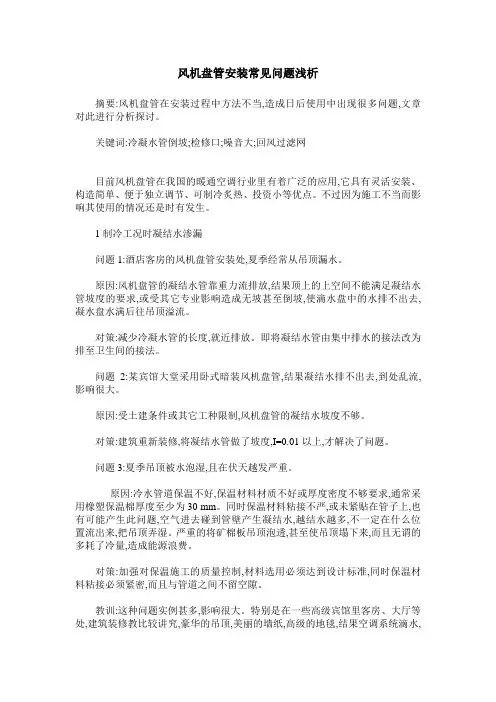

风机盘管安装常见问题浅析摘要:风机盘管在安装过程中方法不当,造成日后使用中出现很多问题,文章对此进行分析探讨。

关键词:冷凝水管倒坡;检修口;噪音大;回风过滤网目前风机盘管在我国的暖通空调行业里有着广泛的应用,它具有灵活安装、构造简单、便于独立调节、可制冷炙热、投资小等优点。

不过因为施工不当而影响其使用的情况还是时有发生。

1制冷工况时凝结水渗漏问题1:酒店客房的风机盘管安装处,夏季经常从吊顶漏水。

原因:风机盘管的凝结水管靠重力流排放,结果顶上的上空间不能满足凝结水管坡度的要求,或受其它专业影响造成无坡甚至倒坡,使滴水盘中的水排不出去,凝水盘水满后往吊顶溢流。

对策:减少冷凝水管的长度,就近排放。

即将凝结水管由集中排水的接法改为排至卫生间的接法。

问题2:某宾馆大堂采用卧式暗装风机盘管,结果凝结水排不出去,到处乱流,影响很大。

原因:受土建条件或其它工种限制,风机盘管的凝结水坡度不够。

对策:建筑重新装修,将凝结水管做了坡度,I=0.01以上,才解决了问题。

问题3:夏季吊顶被水泡湿,且在伏天越发严重。

原因:冷水管道保温不好,保温材料材质不好或厚度密度不够要求,通常采用橡塑保温棉厚度至少为30 mm。

同时保温材料粘接不严,或未紧贴在管子上,也有可能产生此问题,空气进去碰到管壁产生凝结水,越结水越多,不一定在什么位置流出来,把吊顶弄湿。

严重的将矿棉板吊顶泡透,甚至使吊顶塌下来,而且无谓的多耗了冷量,造成能源浪费。

对策:加强对保温施工的质量控制,材料选用必须达到设计标准,同时保温材料粘接必须紧密,而且与管道之间不留空隙。

教训:这种问题实例甚多,影响很大。

特别是在一些高级宾馆里客房、大厅等处,建筑装修教比较讲究,豪华的吊顶,美丽的墙纸,高级的地毯,结果空调系统滴水,将这一切都破坏了。

当着客人的面进行修理十分不便。

更有甚者每两天就得到客房的风机盘管上去放一次水,否则就要往下流。

2暗装风机盘管检查口尺寸过小或位置不当问题1:很多酒店、宾馆客房的风机盘管在安装后需要检修和清洗时却无法操作和拆卸。

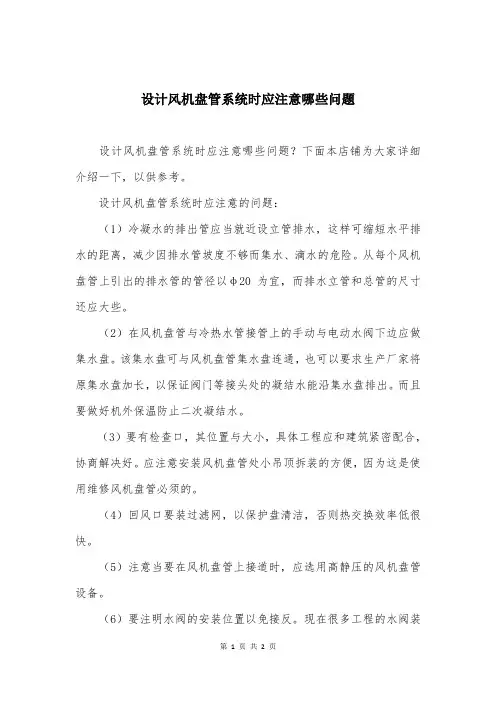

设计风机盘管系统时应注意哪些问题
设计风机盘管系统时应注意哪些问题？下面本店铺为大家详细介绍一下，以供参考。

设计风机盘管系统时应注意的问题：
（1）冷凝水的排出管应当就近设立管排水，这样可缩短水平排水的距离，减少因排水管坡度不够而集水、滴水的危险。

从每个风机盘管上引出的排水管的管径以φ20为宜，而排水立管和总管的尺寸还应大些。

（2）在风机盘管与冷热水管接管上的手动与电动水阀下边应做集水盘。

该集水盘可与风机盘管集水盘连通，也可以要求生产厂家将原集水盘加长，以保证阀门等接头处的凝结水能沿集水盘排出。

而且要做好机外保温防止二次凝结水。

（3）要有检查口，其位置与大小，具体工程应和建筑紧密配合，协商解决好。

应注意安装风机盘管处小吊顶拆装的方便，因为这是使用维修风机盘管必须的。

（4）回风口要装过滤网，以保护盘清洁，否则热交换效率低很快。

（5）注意当要在风机盘管上接道时，应选用高静压的风机盘管设备。

（6）要注明水阀的安装位置以免接反。

现在很多工程的水阀装
反，要提醒电源接线时不要把“0”线接错，接错了就要烧坏电机。

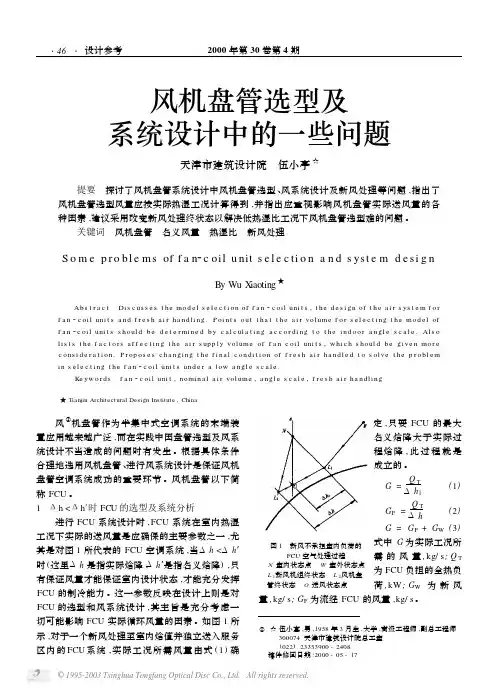

风机盘管选型及系统设计中的一些问题天津市建筑设计院　伍小亭☆提要　探讨了风机盘管系统设计中风机盘管选型、风系统设计及新风处理等问题,指出了风机盘管选型风量应按实际热湿工况计算得到,并指出应重视影响风机盘管实际送风量的各种因素,建议采用改变新风处理终状态以解决低热湿比工况下风机盘管选型难的问题。

关键词　风机盘管　名义风量　热湿比　新风处理S o m e p r o bl e m s of f a n2c oil u nit s e l e c ti o n a n d s yst e m d e si g nBy Wu X iaoting★Ab s t r a c t　Di s c us s e s t h e mo d e l s e l e c t i on of f a n2c oil uni t s,t h e d e s i g n of t h e a i r s ys t e m f o rf a n2c oil uni t s a n d f r e s h a i r h a n dli n g.P oi n t s ou t t h a t t h e a i r vol ume f o r s e l e c t i ng th e mo d e l off a n2c oil uni t s s houl d b e d e t e rmi n e d b y c a l c ul a t i ng a c c o r di n g t o th ei n d o o r a n gl e s c a l e.Al s oli s t s t h e f a c t o r s a f f e c t i n g t h e a i r s up p l y vol ume of f a n c oil uni t s,w hi c h s houl d b e gi ve n mo r ec ons ide r a t i on.P r op os e s c h a n gi n g t h ef i n a l c on di t i on of f r e s h a i r h a n dl e d t o s ol ve t h e p r o bl e mi n s e l e c t i n g t h e f a n2c oil uni t s un d e r a l ow a n gl e s c a l e.Ke yw o r d s　f a n2c oil uni t,nomi n a l a i r vol ume,a n gl e s c a l e,f r e s h a i r h a n dli n g ★Tianjin Architectural Design Institute,China 风①机盘管作为半集中式空调系统的末端装置应用越来越广泛,而在实践中因盘管选型及风系统设计不当造成的问题时有发生。

（一）系统设计问题1、水泵在系统的设计位置：一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。

2、冷却塔上的阀门设计：2、1冷却塔进水管上加电磁阀(不提倡使用手动阀)2、2管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3、电子水处理仪的安装位置放置于水泵后面，主机前面。

4、过滤器前后的阀门过滤器前后放压力表。

5、水泵前后的阀门5、1水泵进水管依次接:蝶阀-压力表-软接5、2水泵出水管依次接:软接-压力表-止回阀-蝶阀6、分\集水器6、1分\集水器之间加电动压差旁通阀和旁通管(管径一般取DN50) 6、2集水器的回水管上应设温度计.7、各种仪表的位置：布置温度表，压力表及其他测量仪表应设于便于观察的地方，阀门高度一般离地1.2－1.5m,高于此高度时，应设置工作平台。

8、机组的位置：两台压缩机突出部分之间的距离小于1.0m，制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m, 大中型制冷机组（离心，螺杆，吸收式制冷机）其间距为1.5－2.0m。

制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。

（二）、水路设计问题点汇总欢迎加入暖通空调行业新型社区，与20万暖通工程师一起交流：/invite.php?u=2&c=051b5f580d8a8bd7问题点一：水管的坡度要合理1、水平支、干管，沿水流方向应保持不小于0.002的坡度；2、机组水盘的泄水支管坡度不宜小于0.01。

3、因条件限制时，可无坡度敷设，但管内流速不得小于0.25m/s。

问题点二：冷凝水干管的设计1、冷凝水应就近排放，一般排于卫生间地漏2、凝水干管的长度设计要考虑因坡降引起的高度，管两端高低落差距离不能大于吊顶高度问题点三：选择合适的管路阀件1、立管与水平管连接处装调节阀3、水管路的每个最高点设排气装置（当无坡度敷设时，在水平管水流的终点）3、立管最低处连接关断阀，便于维修立管4、水管的热力补偿可以利用弯头自然补偿，不足时也可加设膨胀补偿器问题点四：水管布置1、立管在管道井内不宜乱放，宜靠墙靠角安放(见附图)2、管道在水平面内禁止穿越楼梯、剪力墙、配电室等问题点五：水管保温1 保温结构一般由保温层和保护层组成2 保温层厚度要根据热力计算确定，经验值可参考《民用建筑空调设计》P2793 保温材料可因地制宜，就近取材，应采用非燃或难燃材料，必须符合《建筑设计防火规范》。

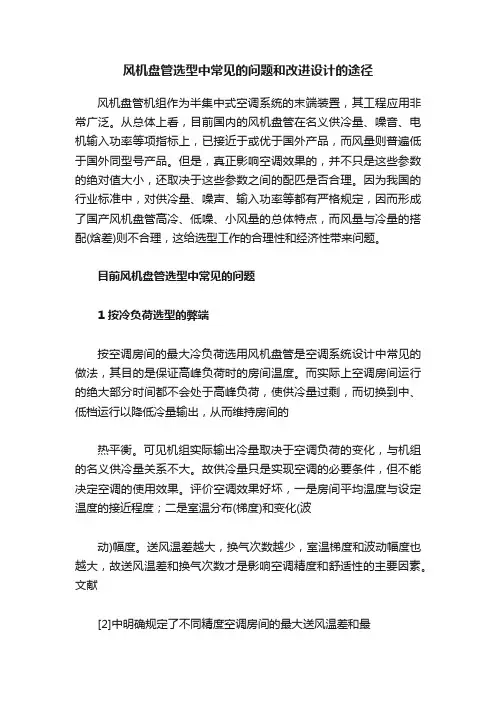

风机盘管选型中常见的问题和改进设计的途径风机盘管机组作为半集中式空调系统的末端装置，其工程应用非常广泛。

从总体上看，目前国内的风机盘管在名义供冷量、噪音、电机输入功率等项指标上，已接近于或优于国外产品，而风量则普遍低于国外同型号产品。

但是，真正影响空调效果的，并不只是这些参数的绝对值大小，还取决于这些参数之间的配匹是否合理。

因为我国的行业标准中，对供冷量、噪声、输入功率等都有严格规定，因而形成了国产风机盘管高冷、低噪、小风量的总体特点，而风量与冷量的搭配(焓差)则不合理，这给选型工作的合理性和经济性带来问题。

目前风机盘管选型中常见的问题1 按冷负荷选型的弊端按空调房间的最大冷负荷选用风机盘管是空调系统设计中常见的做法，其目的是保证高峰负荷时的房间温度。

而实际上空调房间运行的绝大部分时间都不会处于高峰负荷，使供冷量过剩，而切换到中、低档运行以降低冷量输出，从而维持房间的热平衡。

可见机组实际输出冷量取决于空调负荷的变化，与机组的名义供冷量关系不大。

故供冷量只是实现空调的必要条件，但不能决定空调的使用效果。

评价空调效果好坏，一是房间平均温度与设定温度的接近程度；二是室温分布(梯度)和变化(波动)幅度。

送风温差越大，换气次数越少，室温梯度和波动幅度也越大，故送风温差和换气次数才是影响空调精度和舒适性的主要因素。

文献[2]中明确规定了不同精度空调房间的最大送风温差和最低换气次数。

空调精度越高，要求送风温差越小、换气次数越多。

可见按最大冷负荷选型，仅满足高峰负荷时的房间温度是不够的，还需满足适当的送风温差和换气次数，才能保证房间的舒适性要求。

2 不能保证足够的送风量因送风温差、换气次数是决定空调精度和舒适性的主要因素，故保证足够的风量是实现预期空调效果的先决条件。

这里所说的风量是指机组使用时的实际送风量，而不是产品样本中的名义风量(GB／T 19232-2003规定：名义风量须在盘管不通水、空气14—27℃，风机转速为高档，对低静压机组不带风口和过滤器等出口静压为12Pa测得的风量值)。

①紧固，使其连接严密
②将裸露部分管道裹上绝热材料
接水盘底部结露
接水盘底部绝热层破损或
与盘底脱离
(3)修补或粘贴好
盘管放气阀未关或未关紧
(4)关闭或拧紧
机组外壳结露
(1)机组内贴绝热材料破损或与内壁脱离
(2)机壳破损漏风
(1)修补或粘贴好
(2)修补
凝结水排放不畅
(1)外接管道水平坡度过小
(2)排水口（管）部分堵塞
(3)供水温度偏高（低）
(4)供水不足
(1)调整到合适挡位
(2)打开盘管放气阀排出空气
(3)检查冷（热）源
(4)开大水阀或加大支管径
振动与噪声偏大
(1)风机轴承润滑不好或损坏
(2)风机叶片积尘太多或损坏
(3)风机叶轮与机壳摩擦
(4)出风口与外接风管或送风口不是软连接
(5)盘管和接水盘与供回水管及排水管不是软连接
(6)风机盘管在高速挡下运行
(7)固定风机的连接件松动
(8)送风口百叶松动
(1)加润滑油或更换
(2)清洁或更换
(3)消除或更换风机
(4)用软连接
(5)用软连接
(6)调到中、低速挡
(7)紧固
(8)紧固
有异物吹出
(1பைடு நூலகம்过滤网破损
(2)机组或风管内积尘太多
(3)风机叶片表面锈蚀
(4)盘管肋片氧化
(5)机组或风管内绝热材料破损
(1)更换
(2)清洁
(3)更换风机
(4)更换盘管
(5)修补或更换
接水盘溢水
①排水口（管）堵塞
②排水不畅
③接水盘倾斜方向不正确
①用吸、通、吹、冲等方法疏通
②调整排水管坡度≥0. 8%或缩短排水管长度就近排水

（一）系统设计问题1、水泵在系统的设计位置：一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。

2、冷却塔上的阀门设计：2、1冷却塔进水管上加电磁阀(不提倡使用手动阀)2、2管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3、电子水处理仪的安装位置放置于水泵后面，主机前面。

4、过滤器前后的阀门过滤器前后放压力表。

5、水泵前后的阀门5、1水泵进水管依次接:蝶阀-压力表-软接5、2水泵出水管依次接:软接-压力表-止回阀-蝶阀6、分\集水器6、1分\集水器之间加电动压差旁通阀和旁通管(管径一般取DN50) 6、2集水器的回水管上应设温度计.7、各种仪表的位置：布置温度表，压力表及其他测量仪表应设于便于观察的地方，阀门高度一般离地1.2－1.5m,高于此高度时，应设置工作平台。

8、机组的位置：两台压缩机突出部分之间的距离小于1.0m，制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m, 大中型制冷机组（离心，螺杆，吸收式制冷机）其间距为1.5－2.0m。

制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。

（二）、水路设计问题点汇总欢迎加入暖通空调行业新型社区，与20万暖通工程师一起交流：/invite.php?u=2&c=051b5f580d8a8bd7问题点一：水管的坡度要合理1、水平支、干管，沿水流方向应保持不小于0.002的坡度；2、机组水盘的泄水支管坡度不宜小于0.01。

3、因条件限制时，可无坡度敷设，但管内流速不得小于0.25m/s。

问题点二：冷凝水干管的设计1、冷凝水应就近排放，一般排于卫生间地漏2、凝水干管的长度设计要考虑因坡降引起的高度，管两端高低落差距离不能大于吊顶高度问题点三：选择合适的管路阀件1、立管与水平管连接处装调节阀3、水管路的每个最高点设排气装置（当无坡度敷设时，在水平管水流的终点）3、立管最低处连接关断阀，便于维修立管4、水管的热力补偿可以利用弯头自然补偿，不足时也可加设膨胀补偿器问题点四：水管布置1、立管在管道井内不宜乱放，宜靠墙靠角安放(见附图)2、管道在水平面内禁止穿越楼梯、剪力墙、配电室等问题点五：水管保温1 保温结构一般由保温层和保护层组成2 保温层厚度要根据热力计算确定，经验值可参考《民用建筑空调设计》P2793 保温材料可因地制宜，就近取材，应采用非燃或难燃材料，必须符合《建筑设计防火规范》。

浅谈风机盘管安装常出现的问题“风机盘管”这个名词相信对大家来说都不陌生，他广泛用于空调行业；具有结构简单、安装方便、造价低廉，便于独立调节等优点；不过在现实的安装中往往因为施工不当而出现影响使用的情况，有时还会造成严重的后果。

所以我们在安装中必须严格按照相关技术要求执行，并且施工过程中也要严格把关，不能有任何纰漏。

在这一年的项目维保中，发现的问题主要有以下几点：一、管路出现冷凝水，打湿吊顶原因及影响：冷冻水管路保温不好，保温材料的材质不好或厚度密度不够要求，通常采用的橡塑保温棉厚度至少为25mm,同时保温材料粘接不严，没有和管子完全结合，特别是阀门处，往往阀门手柄就是结露的常见地方；如果保温材料没有与管子很好的结合，空气就容易进入产生冷凝水，随时间的增加，冷凝水也会越积越多，最后从缝隙流出来，打湿吊顶，如果是矿棉板吊顶时间长了还会塌下来，同时由于产生了冷凝水，对冷量也是一种损失。

阀门手柄处没有完全粘接管路管卡木托处脱落对策：施工过程中必须加强对保温质量的严格控制，材料的选用也必须符合设计要求，保温厚度也必须满足设计标准，同时保证保温材料与管壁结合密实，不能有空隙。

二、回风口无过滤网原因及影响：为了节约成本，在百叶采购时没有要求厂家带过滤网或施工人员嫌麻烦，图省事，不按相关技术要求施工；这样时间长了就会造成风机盘管的制冷制热的能力降低，影响使用效果，对空气品质也会有影响，特别是在夏天制冷的时候，灰尘遇到冷盘管就会粘在上面，很难清理；有时候需要拆卸下来才能清洗，这就增加了以后的维修成本。

原风口无过滤网追加过滤网安装对策：在材料的采购时明确要求厂家佩带过滤网，也可以自己制作；施工过程中要严格把关每到工序，要随时进行抽查，发现不符合技术要求的要及时改正。

三、软接连接不合理，脱落，漏风严重原因及影响：现实中风口的连接我们往往采用软管，但是在安装过程中由于技术交底不详细、施工人员的技术水平、责任心、执行力及现场监督不到位等原因，软管与风口连接处在使用过程中经常出现脱落、漏风现象，影响使用。

式确定 Ｆ Ｕ的选型风量 ： Ｃ Ｇ ＝Ｋ１Ｋ２ ｓ ＧＦ 式 中： ——Ｆ Ｕ的选型风量 ， ｓ Ｃ ｋ ； （】 ４
Ｋ，一 风鼍放大 系数 ， ＝ｌ０ ～ｌ ５ 当空气 处理 过程 Ｋ ５ １ ，
中的析湿因数较大时取 上限 ， 反之则取 Ｆ限 ； Ｋ、一 Ｆ Ｕ湿工况 积尘系数 ， Ｃ 可取 ｌ ０ １
送风 量是 应确 保 的主要 参数之 一 ， 其是 对 图 １所代 表 的 Ｆ Ｕ 尤 Ｃ
空凋系统 ， ， ＜ ｈ时 （ 当 Ｓ ｋ 这里 △ ｈ ＾是指实 际焓降 ，＾是 指名 义 △‘ ｌ５ ｌ ． ９ 』 这一点 在高热 湿 比工况 中更 明显 ， ｋ 因此 Ｆ Ｕ 选 型必 Ｃ 焓降 ）只有保证风 量才 能保证 室内设 计状 态 ， ， 充分发挥 Ｆ ｕ 的 ｃ 须进行实际热湿工况下的风量校 核计算 。 制冷能力。这一参数反映在设计上则是对 Ｆ Ｕ 的选型 和风系 统 Ｃ ２工程实际中 ， ） 即便接实际热湿工况所需 风量 进行 Ｆ Ｄ Ｃ 的设计 ， 其主 旨是充 分考虑一 切可能 影响 Ｆ Ｕ 实际循环 风 量的 Ｃ 选型 ， 而且 Ｆ Ｕ并 没有安装风管及相关 配件 ， 实际工 况下 有时 Ｃ 但 因素 ：见图 １所示 对于一个新风处理 至室 内焙值并独 立送人 服 风量仍然不足。这一现象 的实质 是 ，Ｃ Ｆ Ｕ在国标 规定的测试 工况 务 区内的 Ｆ２ ＩＵ系统 ， 际工况 所需 风量 由式 （ ） 实 １ 确定 ， 只要 Ｆｌ ＂ ＩＬ 下的名 义风量与 Ｆ Ｕ 在实 际工况下 的风量存 在偏 差 Ｃ 有时 还 比 的最大焙降大于实际过程焙降 ， 此过程就是成立 的、 较严重 基于这 一 现象的 存在 ． 议在选 用 国产 Ｆ Ｕ 时 ， （ １ 建 Ｃ 接 ４
６Ⅵ与实际所 需 流经 Ｆ Ｕ 的风量 ６ 往往 有较 大 的偏差 ， － Ｃ 导致 Ｇ 与Ｇ 亦存在较大偏差 ， 且往往 是 Ｇ Ｍ＋Ｇ ＜ Ｇ亦即 Ｇ ＜Ｇ， 这 是因为图 １中的 ４ ＾是由具体 的热湿工况 确定的 ， 其取 值范围一

风机盘管系统作为半集中式空调系统的末端设备，具有施工方便、控制灵活、适应性强等特点，被广泛应用于宾馆、饭店等多房间的空调系统中。

风机盘管系统的合理选用不仅直接影响空调效果，也是保证系统正常运行和降低空调能耗的重要环节，在工程实际运行中，风机盘管系统常常会出现一些故障,导致空调房间负荷降低，达不到设计温度要求等。

1 盘管冷量不足及解决方法1.1设计缺陷与注意事项风机盘管系统有两个主要的性能指标，即风量和热(冷)交换量，其中风量是决定空调效果的主导因素。

因此，保证足够的风量是实现预期空调效果的先决条件. 需要指出的是，这里所说的风量是系统在正常使用时的实际送风量。

风机盘管名义风量与实际风量有较大差异，而在具体工程设计中往往是根据计算所得冷负荷并通过查阅相关厂家的样本来选择风机盘管系统。

而目前，产品样本所列产品的名义风量要高于实际风量。

在实际使用中由于风量明显减少，直接影响盘管的换热效果，引起冷量下降，出现系统实际性能(风、冷量)低于名义值的现象，从而使空调系统达不到原设计效果。

因此，在风机盘管系统选型时，不能直接按产品性能表上的数值进行选型，要考虑实际性能与额定值之间的偏差，以确保风机盘管系统的实际送风量。

1.2 设备故障及解决方案风机盘管系统设备故障包括过滤器、进水管、出水管及内部铜管等水管路的堵塞和盘管结垢。

目前，许多宾馆客房的风机盘管系统在第一二年制冷效果好，3 年以上房间室温就降不下来，其主要是因为：①系统回风口未装空气过滤器或回风过滤网，盘管结垢，使得其换热性能变差。

系统用了1~ 2 年就积满灰尘，而且越是铺地毯的房间积尘越严重。

通常，风机盘管系统多数为湿工况运行，空气中的灰尘遇上潮湿的盘管表面就黏附在上面，很难清理掉。

为了使系统能正常运行，确保室内空气品质，需要在系统的回风口处加装高效过滤器或可抽洗的回风滤网，强迫室内空气通过过滤除去其中携带的污染物而得到净化。

②系统的过滤器堵塞未清洗，造成阻力过大，风量偏小。

风机风管设计问题的案例、暗装风机盘管检查口的尺寸现象：不少单位发现客房风机盘应当清洗、检修。

虽然留了一个检查口，但风机管拿不下来，进行检修就得破坏吊顶，影响客房出租。

原因：风机盘管卧式暗装时，不少单位设计无检修口，或是检查修口位置不对，或尺寸太小。

700X 300, 600X 600,不能满足维修的需要，造成不好操作，以致堵塞。

风量冷量减少，室温达不到要求，见图2.9.2-1（a）、（b）。

SI 2-9-2-1检修口设叶不当解面对策:检詹口尺寸，卜（初摊楼I」摧蛍不好1) 最好是用活动小吊顶。

如小门厅处用轻钢铝板一条条可拿下来，对维修风机盘管很方 便。

2) 也可以把吊顶分成几块，每块都可以拆下来。

而回风口开在壁柜旁边等位置。

如图 2.9.2-2。

3) 也有用合页像柜门一样，处理回风口的。

4) 检查口的大小应考虑其拆换方便。

二、防振基础偏斜水泵产生噪声现象：吸入口径为65mm 的水泵，钢架基础下设橡胶减振器，如图 2.631(a),投入运行 一个月后，水泵的噪声，振动开始产生。

一端橡胶压下比另一端多 2mm 。

水泵的电机联 轴器偏移，振动加剧，直至挠坏。

原因：水泵的进出水立管的吊架位置不妥，使管道及阀门的重量压在水泵上，故泵一侧 的重量大于电机一侧，将橡胶减振器压扁，使水泵的轴偏移。

振动噪声随之而来，以致 不能正常运转。

对策：将管道的支吊架移至立管拐弯处，并将钢架上增加重量，以求稳定。

如图2.631(b)。

图管遭吊架俭置不妥迭琥振动及噪声三、分体式空调机的风冷冷凝器失效 现象：某用户发现室外温度35C ，而室内温度高达28~30C ，热得受不了。

于是不得不 检查空调系统，为什么冷不下来？本例主要是风冷冷凝器的原因。

原因：风冷冷凝器选配不当。

冷凝器规格和尺寸的选用是否恰当，就看它能否将制冷剂 中的蒸发和压缩热都排除出去。

如果冷凝 (或压力 )升高，则说明冷凝器不能把全部蒸发和 压缩热从制冷剂中排除出去， 使系统制冷量下降。
