一文看懂机械图纸中的尺寸标注

机械零件图纸的尺寸标注及标准规范（机械专业必备）给大家介绍一下机械制图中的尺寸标注和标准画法。

尺寸标注常用符号
1、线性尺寸标注实例。

2、角度尺寸标注实例。

3、圆的直径标注实例。

4、圆弧半径标注实例。

5、斜度和锥度的标注实例。

6、大圆弧半径标注实例。

7、球面标注实例。

8、板状类零件标注实例。

9、狭小部位的标注实例。

10、小半径标注实例。

11、小直径标注实例。

12、弦长和弧长的标注实例。

13、正方形结构的标注实例。

14、对称机件的标注实例。

写在最后：今天就学习到这儿了，下期再见；大家彼此共同学习，共同进步。

CAD机械制图尺寸标注详解前言在CAD机械制图中，尺寸标注是非常重要的一部分，它能够准确地表达零件的尺寸、间距和位置等信息，使得CAD图纸具备更好的可读性和可理解性。

本文将为大家详细介绍CAD机械制图中的尺寸标注。

1. 尺寸标注的基本概念尺寸标注是指在CAD机械图纸上通过文字、直线和箭头等符号，表示出被标注对象的尺寸、位置和形态等信息的一种手段。

通常，尺寸标注使用字符和标准符号来进行，以保证统一、准确和可读性。

2. 尺寸标注的基本要素在进行尺寸标注时，需要了解一些基本要素，包括尺寸线、标注线、箭头、文字和尺寸线的缩放比例等。

2.1 尺寸线尺寸线是用来连接尺寸标注的起点和终点，它需要与被标注对象的几何特征保持一定的距离。

尺寸线通常是一条直线，也可以是一条曲线。

2.2 标注线标注线从尺寸线延伸出来，用来容纳标注文字。

2.3 箭头箭头用来标示尺寸的方向，通常位于标注线的末端，与尺寸线垂直。

2.4 文字文字是尺寸标注的重要组成部分，它需要清晰地表达尺寸信息。

文字通常位于标注线上方或下方，与标注线平行。

2.5 尺寸线的缩放比例尺寸线的缩放比例是指尺寸线相对于被标注对象的实际长度的比例。

该比例应根据实际需求进行设置，以确保尺寸标注的可读性。

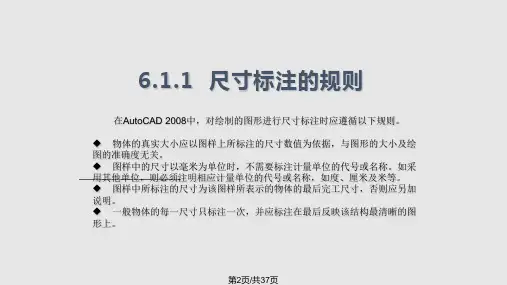

3. 尺寸标注的基本原则在进行尺寸标注时，需要遵循一些基本原则，以保证标注的准确性和可读性。

3.1 尺寸标注应清晰可读尺寸标注应使用清晰、易读的字体，确保文字的大小和线宽适中，避免过小或过大造成的模糊或混乱。

3.2 尺寸标注应明确准确尺寸标注应准确表达被标注对象的尺寸、位置和形态等信息，避免模糊和含糊不清的表达方式。

3.3 尺寸标注应规范统一尺寸标注应符合相应的标准和规范，保持统一的标注方式，避免个人主观因素带来的差异。

4. 尺寸标注的常用方法在CAD机械制图中，常见的尺寸标注方法包括基准标注法、直接标注法和链式标注法。

4.1 基准标注法基准标注法是将尺寸标注与基准线相结合的一种标注方法。

出入加工现场，各种繁杂的加工工序图纸，你是否都看得懂？为客户设计加工方案，有木有因为尺寸的标注产生疑问？这次给大家带来不一样的经典——机械设计中尺寸标注类知识！再也不用担心看不懂图纸啦！1、常见结构的尺寸注法常见孔的尺寸注法（盲孔、螺纹孔、沉孔、锪平孔）；倒角的尺寸注法。

❖盲孔❖螺纹孔❖沉孔❖锪平孔❖倒角2、零件上的机械加工结构❖退刀槽和砂轮越程槽在零件切削加工时，为了便于退出刀具及保证装配时相关零件的接触面靠紧，在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。

车削外圆时的退刀槽，其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。

磨削外圆或磨削外圆和端面时的砂轮越程槽。

❖钻孔结构用钻头钻出的盲孔，在底部有一个120°的锥角，钻孔深度指的是圆柱部分的深度，不包括锥坑。

在阶梯形钻孔的过渡处，也存在锥角120°圆台，其画法及尺寸注法。

用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准确和避免钻头折断。

三种钻孔端面的正确结构。

❖凸台和凹坑零件上与其他零件的接触面，一般都要加工。

为了减少加工面积，并保证零件表面之间有良好的接触，常常在铸件上设计出凸台，凹坑。

螺栓连接的支撑面凸台或支撑面凹坑的形式；为了减少加工面积，而做成凹槽结构。

3、常见零件结构❖轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

机械图纸中的各种线性尺寸标注，你都了解吗原创公差帮APP2020-12-10 07:13:00
GD&T图纸中存在各种线性尺寸标注，作
为图纸中的基本元素，你真的了解它们吗？每
一类在标注过程中又有哪些注意事项？下面将
给您娓娓道来。

GD&T图样中常见的三种线性尺寸：
①基本尺寸
②参考尺寸
③尺寸公差
基本尺寸：理论设计值，无公差，与几何公差联合使用。

①以尺寸加方框标注；
②可在技术要求中统一说明；
③标注数字始终保持水平。

参考尺寸：冗余尺寸，仅作参考，无需检测。

①以括号内尺寸标注；
②类型：中间参考尺寸、总体参考尺寸。

尺寸公差：定义零件的大小或位置变化范围。

标注样式为：
① 线性公差：
② 角度公差：
【参考来源】：1. ASME Y14.5-2018,
Section 3 Definitions, P6.
2. ASME Y14.5-2018, Section 5 Tolerancing, Interpretation of Limits, Limits of Size, and Material Condition Modifiers, P34.。

机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。

在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。

一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。

二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。

1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。

直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。

其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。

基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。

其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。

具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。
