PN结原理及制备工艺

学生实验报告（5）运行数据结果保存语句（log），输出结构结果保存语句log 是用来将程序运行后所计算的所有结果数据保存到一个以log为扩展名结尾的文件中的一个语句。

从solve 语句中运算后所得到的结果都会保存在其中。

log outf=diodeex05.log（6）solve 语句,以一定的方式给PN 结外加偏压，将阳极电压从-0.25 提升至-10，间隔为-0.25。

solve vanode=-0.25 vstep=-0.25 vfinal=-10 name=anode（7）保存和绘画IV 曲线图。

tonyplot diodeex05.log -set diodeex05_log.set（8）参数提取语句（extract）,根据log 文件获得器件电学参数。

extract init infile="diodeex05.log"extract name="bv" x.val from curve(v."anode",abs(i."anode")) wherey.val=1e-10extract name="leakage" y.val from curve(v."anode",abs(i."anode")) wherex.val=-24.改变器件工艺条件参数（扩散温度﹑热退火时间﹑离子注入角﹑离子注入能量﹑离子注入浓度等），分析工艺参数变化对器件结构及电学特性影响。

四、实验结果（一）器件设计1、器件结构设计如图所示，定义PN结的网络信息x为2.0，y为2.0，该区域块沉积铝厚度为0.2um，刻蚀掉x=1um右边的全部铝（形成铝接触），均匀p掺杂浓度为5e18每立方厘米，对表面进行硼离子注入，pearson分布，浓度为1.0×e15cm-2，离子能为50KeV，注入离子束与晶圆法线的角度为7，注入离子束和仿真面的角度0，硅晶格结构为amorph，从而形成了该结构，包括Al+区域，P+区域，N区域。

学生实验报告（5）运行数据结果保存语句（log），输出结构结果保存语句log 是用来将程序运行后所计算的所有结果数据保存到一个以log为扩展名结尾的文件中的一个语句。

从solve 语句中运算后所得到的结果都会保存在其中。

log outf=diodeex05.log（6）solve 语句,以一定的方式给PN 结外加偏压，将阳极电压从-0.25 提升至-10，间隔为-0.25。

solve vanode=-0.25 vstep=-0.25 vfinal=-10 name=anode（7）保存和绘画IV 曲线图。

tonyplot diodeex05.log -set diodeex05_log.set（8）参数提取语句（extract）,根据log 文件获得器件电学参数。

extract init infile="diodeex05.log"extract name="bv" x.val from curve(v."anode",abs(i."anode")) wherey.val=1e-10extract name="leakage" y.val from curve(v."anode",abs(i."anode")) wherex.val=-24.改变器件工艺条件参数（扩散温度﹑热退火时间﹑离子注入角﹑离子注入能量﹑离子注入浓度等），分析工艺参数变化对器件结构及电学特性影响。

四、实验结果（一）器件设计1、器件结构设计如图所示，定义PN结的网络信息x为2.0，y为2.0，该区域块沉积铝厚度为0.2um，刻蚀掉x=1um右边的全部铝（形成铝接触），均匀p掺杂浓度为5e18每立方厘米，对表面进行硼离子注入，pearson分布，浓度为1.0×e15cm-2，离子能为50KeV，注入离子束与晶圆法线的角度为7，注入离子束和仿真面的角度0，硅晶格结构为amorph，从而形成了该结构，包括Al+区域，P+区域，N区域。

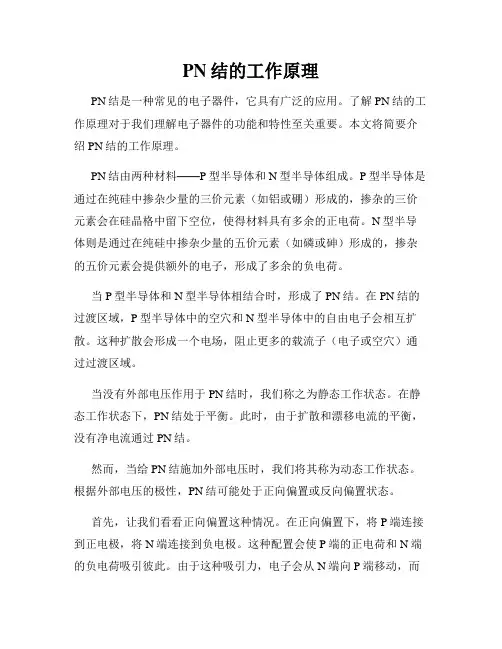

PN结的工作原理PN结是一种常见的电子器件，它具有广泛的应用。

了解PN结的工作原理对于我们理解电子器件的功能和特性至关重要。

本文将简要介绍PN结的工作原理。

PN结由两种材料——P型半导体和N型半导体组成。

P型半导体是通过在纯硅中掺杂少量的三价元素（如铝或硼）形成的，掺杂的三价元素会在硅晶格中留下空位，使得材料具有多余的正电荷。

N型半导体则是通过在纯硅中掺杂少量的五价元素（如磷或砷）形成的，掺杂的五价元素会提供额外的电子，形成了多余的负电荷。

当P型半导体和N型半导体相结合时，形成了PN结。

在PN结的过渡区域，P型半导体中的空穴和N型半导体中的自由电子会相互扩散。

这种扩散会形成一个电场，阻止更多的载流子（电子或空穴）通过过渡区域。

当没有外部电压作用于PN结时，我们称之为静态工作状态。

在静态工作状态下，PN结处于平衡。

此时，由于扩散和漂移电流的平衡，没有净电流通过PN结。

然而，当给PN结施加外部电压时，我们将其称为动态工作状态。

根据外部电压的极性，PN结可能处于正向偏置或反向偏置状态。

首先，让我们看看正向偏置这种情况。

在正向偏置下，将P端连接到正电极，将N端连接到负电极。

这种配置会使P端的正电荷和N端的负电荷吸引彼此。

由于这种吸引力，电子会从N端向P端移动，而空穴会从P端向N端移动。

结果，电流从P端进入PN结，从N端流出。

这种现象称为正向电流。

另一方面，反向偏置是指将P端连接到负电极，将N端连接到正电极。

这种配置导致P端的正电荷和N端的负电荷之间的进一步分离。

电场会吸引少数载流子穿过过渡区域。

然而，由于掺杂的原因，本身过渡区域的宽度较大，电场的强度也相对较低。

因此，在反向偏置下，只有非常少量的电流通过PN结。

这种现象称为反向电流。

根据正向偏置和反向偏置时的电流特性，可以将PN结用作诸如整流器、变阻器、发光二极管（LED）、太阳能电池等应用中的关键组件。

在整流器中，PN结被用来将交流信号转换成直流信号。

pn结特性实验报告PN结是半导体器件中最基本的结构之一，它由P型和N型两种半导体材料组成。

通过合理的掺杂工艺，P型材料中掺入三价掺杂剂，N型材料中掺入五价掺杂剂，使得PN结具有独特的电学特性和器件功能。

而本次实验旨在研究PN结的特性，并通过实验数据验证PN结的一些基本特性。

实验步骤如下：1. 准备实验器材与元件：我们需要准备的实验器材包括电流源、电压源、台式电压表、数字万用表和示波器等。

而元件方面，可选择硅（Si）或锗（Ge）为半导体材料，并分别制备P型和N型材料单晶体。

2. 制备PN结：首先，将P型和N型材料片分别放入刻有浅浩深度的腐蚀液中进行腐蚀，以去除表面的氧化层。

然后，分别用净化液进行洗涤，使片面维持清洁无杂质状态。

接下来，将两片材料通过高温扩散或涂覆方式粘接在一起，形成PN结结构。

3. 测量I-V特性曲线：使用电流源和电压源连接到PN结，依次改变电流和电压的大小，测量不同电压下的电流值。

将实验得到的I-V数据记录下来，并绘制出I-V特性曲线。

4. 测量C-V特性曲线：切换到电容模式，依然使用电压源和电流源连接到PN结，逐渐增加电压的大小，并测量得到不同电压下的电容值。

将实验得到的C-V数据记录下来，并绘制出C-V特性曲线。

实验结果与数据分析：从实验数据可以得知，PN结的I-V特性曲线通常呈现出非线性的特点。

在低于开启电压的情况下，PN结的电流非常微弱，近似于零电流。

一旦开启电压达到一定阈值，PN结将出现快速增加的电流。

而在反向电压下，PN结的电流保持较小的值。

通过对I-V曲线的分析，我们可以得知PN结的整流特性。

具体来说，当PN结正向偏置时，导通电流会迅速增加，这意味着PN结可以作为半导体整流器件使用。

而反向偏置时，可以发现PN结具有一定的阻断能力，可作为保护电路使用。

同时，C-V曲线也能提供有关PN结的一些信息。

当电压的振幅增加时，PN结的电容值将增大。

这是因为在高反向电压下，空穴和电子会被强烈地吸引到PN结中，从而增加了电容。

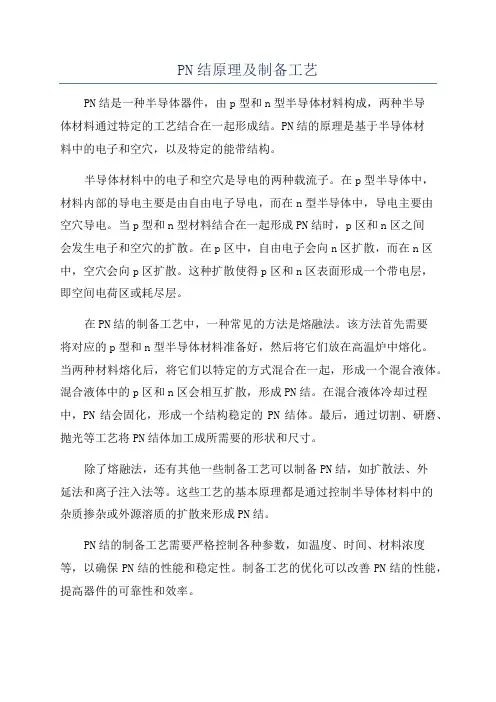

PN结原理及制备工艺PN结是一种半导体器件，由p型和n型半导体材料构成，两种半导体材料通过特定的工艺结合在一起形成结。

PN结的原理是基于半导体材料中的电子和空穴，以及特定的能带结构。

半导体材料中的电子和空穴是导电的两种载流子。

在p型半导体中，材料内部的导电主要是由自由电子导电，而在n型半导体中，导电主要由空穴导电。

当p型和n型材料结合在一起形成PN结时，p区和n区之间会发生电子和空穴的扩散。

在p区中，自由电子会向n区扩散，而在n区中，空穴会向p区扩散。

这种扩散使得p区和n区表面形成一个带电层，即空间电荷区或耗尽层。

在PN结的制备工艺中，一种常见的方法是熔融法。

该方法首先需要将对应的p型和n型半导体材料准备好，然后将它们放在高温炉中熔化。

当两种材料熔化后，将它们以特定的方式混合在一起，形成一个混合液体。

混合液体中的p区和n区会相互扩散，形成PN结。

在混合液体冷却过程中，PN结会固化，形成一个结构稳定的PN结体。

最后，通过切割、研磨、抛光等工艺将PN结体加工成所需要的形状和尺寸。

除了熔融法，还有其他一些制备工艺可以制备PN结，如扩散法、外延法和离子注入法等。

这些工艺的基本原理都是通过控制半导体材料中的杂质掺杂或外源溶质的扩散来形成PN结。

PN结的制备工艺需要严格控制各种参数，如温度、时间、材料浓度等，以确保PN结的性能和稳定性。

制备工艺的优化可以改善PN结的性能，提高器件的可靠性和效率。

总之，PN结作为半导体器件的基础结构，其原理是基于半导体材料中电子和空穴的自由扩散。

制备工艺是通过控制半导体材料的特定条件和参数，将p型和n型材料结合在一起，形成PN结。

PN结在电子器件中有广泛的应用，如二极管、晶体管、光电二极管等。

三、pn结在前面几结中我们了解了本征半导体和杂质半导体，根据对导电性的影响，杂质半导体又分为n型半导体和p型半导体。

如果把一块n型半导体和p型半导体结合在一起，在两者的交界面就形成了所谓的pn结，在这一结我们就是要了解pn结的一些性质。

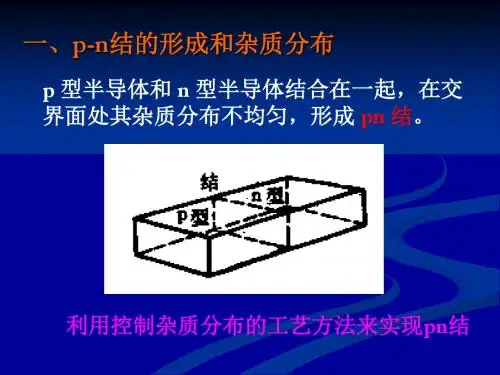

1、pn结的形成和杂质分布在一块n型（或p型）半导体单晶上，用适当的工艺方法（如：合金法、扩散法、生长法、离子注入法等）把p型（或n型）杂质掺入其中，使这块单晶的不同区域分别具有n型和p型的导电类型，在二者的交界面出就形成了pn结。

P型N型结合金法制备pn结下图表示用合金法制造pn结的过程，把一小粒铝放在一块n型单晶硅片上，加热到一定程度，形成铝硅的熔融体，然后降低温度，熔融体开始凝固，在n型硅片上形成一含有高浓度铝的p型硅薄层，它和n 型硅衬底的交界面处即为pn结。

2、空间电荷区考虑两块半导体，一块是n型，一块是p型。

在n型半导体中电子很多而空穴很少，在p型半导体中空穴很多而电子很少。

左图是n型和p型半导体的能带图。

当这两块半导体结合形成pn结时，由于它们之间存在载流子浓度梯度，导致了空穴从p区到n区，电子从n区到p区的扩散运动。

对于p区，空穴离开后，留下了不可动的带负电的电离受主，这些电离受主，没有正电荷与之保持电中性，因此，在p-n结附近p区一侧出现了一个负电区域。

同理，在p-n结附近n区一侧出现了由电离施主构成的一个正电荷区，通常就把在p-n结附近的这些电离施主和电离受主所带的电荷称为空间电荷。

它们所存在的区域称为空间电荷区。

空间电荷区空间电荷区中的这些电荷产生了从n区指向p 区，即从正电荷指向负电荷的电场，称为内建电场。

在内建电场的作用下，载流子作漂移运动。

显然，电子和空穴的漂移运动方向与它们各自的扩散运动方向相反。

因此，内建电场起着阻碍电子和空穴继续扩散的作用。

随着扩散运动的进行，空间电荷逐渐增多，空间电荷区也逐渐扩展；同时，内建电场逐渐增强，载流子的漂移运动也逐渐加强。

pn结形成原理
PN结是一种由P型材料和N型材料构成的二极管结构。

在
PN结的形成过程中，P型材料和N型材料之间发生杂质掺入，形成了P区和N区。

P型材料中掺入的杂质通常具有三价阳离子，如硼；N型材料中掺入的杂质通常具有五价阴离子，如磷。

当P型材料和N型材料接触在一起时，两种材料之间的电子
会发生扩散运动。

在P区中，由于有多余的三价离子，形成
了正空穴浓度；在N区中，由于有多余的五价离子，形成了
负电子浓度。

这种扩散运动直到N区的电子与P区的空穴相
遇并复合，形成电荷中性的晶体。

在PN结中，P区和N区的电子浓度不同，形成了电势差。

这
个电势差导致了电子和空穴的自由扩散运动。

当外加电压施加在PN结上时，可以改变PN结中的电场分布，进而改变电子
和空穴的扩散运动方向和速度。

当施加的外加电压为正向偏置时，即P区为正极，N区为负极，电子从N区流向P区，空穴从P区流向N区，形成了电流。

此时，PN结的导电性能较好，称为正向导通状态。

当施加的外加电压为反向偏置时，即P区为负极，N区为正极，电子从P区向N区运动，空穴从N区向P区运动，形成了电
子和空穴的聚集现象，称为压倒电流。

此时，PN结的导电性
能较差，称为反向截止状态。

PN结的形成原理基于杂质掺入和扩散运动的基本物理规律，
通过控制外加电场的方向和大小，可以实现二极管的导通与截止状态的切换，从而实现电子器件的正常工作。

pn结形成原理PN结形成原理。

PN结是半导体器件中常见的一种结构，它由P型半导体和N型半导体组成。

PN结具有正向导通和反向截止的特性，广泛应用于二极管、场效应管、光电器件等领域。

那么，PN结是如何形成的呢？接下来，我们将深入探讨PN结的形成原理。

首先，我们来了解一下P型半导体和N型半导体的特性。

P型半导体是指在晶格中掺杂了三价元素（如硼），形成了大量空穴的半导体材料；而N型半导体则是在晶格中掺杂了五价元素（如磷），形成了大量自由电子的半导体材料。

当P型半导体和N型半导体通过特定工艺结合在一起时，就形成了PN结。

PN结的形成主要依赖于扩散和漂移两种物理现象。

在P型半导体和N型半导体的结合区域，由于浓度差异，掺杂的杂质原子会发生扩散运动，使得P型半导体中的空穴和N型半导体中的自由电子向结合区域扩散。

当空穴和自由电子相遇时，它们会发生复合，形成正负离子，从而在结合区域形成一层带电离子区域，这就是PN结的形成过程中的扩散现象。

除了扩散现象，漂移现象也在PN结的形成中起着重要作用。

当P型半导体中的空穴和N型半导体中的自由电子向结合区域扩散后，由于电场的作用，它们会发生漂移运动，最终在结合区域形成一个内电场。

这个内电场会阻碍进一步的扩散，使得P型半导体和N型半导体的空穴和自由电子达到动态平衡，形成空间电荷区，从而形成PN结。

PN结的形成不仅依赖于扩散和漂移现象，还与P型半导体和N型半导体的材料特性密切相关。

例如，P型半导体和N型半导体的掺杂浓度、载流子迁移率等参数都会影响PN结的形成和性能。

因此，在制备PN结器件时，需要精确控制材料的性质和工艺参数，以确保PN结的质量和稳定性。

总结一下，PN结的形成主要依赖于扩散和漂移两种物理现象，通过P型半导体和N型半导体的结合，在结合区域形成内电场，从而形成PN结。

PN结的形成过程受到材料特性和工艺参数的影响，需要精确控制以确保器件的性能和稳定性。

通过深入了解PN结的形成原理，我们可以更好地理解PN结器件的工作原理和应用。

合金法 pn结1. 引言合金法 pn结是一种常用的半导体器件制备方法，通过合金化处理将p型和n型半导体材料连接在一起，形成一个具有正向电流传输特性的pn结。

本文将介绍合金法 pn结的原理、制备方法以及应用领域。

2. 原理pn结是由p型半导体和n型半导体材料相接形成的界面，它具有独特的电子能级分布和电荷分布特性。

在正向偏置下，p区域中的空穴向n区域扩散，而n区域中的自由电子向p区域扩散。

这种扩散过程会产生正向电流，使得pn结具有整流作用。

合金法 pn结是通过将p型半导体和n型半导体材料加热至高温，并且在高温下使其接触形成合金化层。

这种合金化层可以减小pn结的接触电阻，并且提高器件性能。

3. 制备方法合金法 pn结的制备方法如下：3.1 材料选择选择适当的p型半导体和n型半导体材料，常见的选择包括硅(Si)和砷化镓(GaAs)等。

3.2 清洗处理将p型和n型半导体材料进行清洗处理，去除表面的杂质和氧化物。

3.3 接触形成将清洗后的p型半导体和n型半导体材料放置在高温炉中，加热至合金温度。

在高温下，两种材料接触处会发生化学反应，形成合金化层。

3.4 结构形成通过光刻、蚀刻等工艺步骤，在合金化层上形成所需的结构，如电极、导线等。

3.5 包封封装将制备好的器件进行包封封装，保护器件并提高其可靠性和稳定性。

4. 应用领域合金法 pn结广泛应用于各种半导体器件中，例如：•整流器：由于pn结具有整流作用，在电源供电系统中常用于变换交流电为直流电。

•发光二极管(LED)：pn结在正向偏置下可以发光，因此被广泛应用于LED器件。

•太阳能电池：太阳能电池利用pn结的光生电流效应将太阳能转化为电能。

•晶体管：晶体管是一种基于pn结的放大器，被广泛应用于电子设备中。

5. 总结合金法 pn结是一种常用的半导体器件制备方法，通过合金化处理将p型和n型半导体材料连接在一起，形成具有正向电流传输特性的pn结。

本文介绍了合金法 pn 结的原理、制备方法以及应用领域。

pn结隔离工艺pn结隔离工艺是一种常用的半导体制造工艺，用于制备各种电子器件。

该工艺的基本原理是通过建立pn结，将电子器件中的不同区域隔离开来，以提高器件的性能和可靠性。

本文将从工艺流程、优点和应用等方面进行介绍，以便读者对该工艺有更深入的了解。

一、工艺流程pn结隔离工艺的主要步骤包括掺杂、扩散、蚀刻和清洗等。

首先，通过掺杂步骤在半导体材料中引入杂质原子，形成p型和n型区域。

然后，通过扩散步骤使杂质原子在材料中扩散，形成p区和n区。

接下来，通过蚀刻步骤将不需要的区域去除，从而形成pn结隔离。

最后，通过清洗步骤去除杂质和污染物，得到干净的器件。

二、优点pn结隔离工艺具有以下几个优点：1. 高度集成：通过隔离不同区域，可以在同一芯片上集成多个器件，提高芯片的集成度。

2. 降低串扰：不同区域之间的隔离可以有效地降低电子器件之间的串扰，提高信号的传输质量。

3. 提高器件性能：通过隔离不同区域，可以减少电子器件之间的互相影响，提高器件的性能和可靠性。

4. 节约材料和成本：通过隔离不同区域，可以减少材料的使用量，降低制造成本。

三、应用pn结隔离工艺广泛应用于各种电子器件的制备中，包括晶体管、二极管、集成电路等。

在晶体管中，pn结隔离可以有效地隔离源极和漏极，提高晶体管的开关速度和工作稳定性。

在二极管中，pn结隔离可以实现正向和反向电流的隔离，提高二极管的整流效果。

在集成电路中，pn结隔离可以隔离不同功能单元，提高集成电路的性能和可靠性。

总结起来，pn结隔离工艺是一种重要的半导体制造工艺，通过建立pn结，将电子器件中的不同区域隔离开来，提高器件的性能和可靠性。

该工艺具有高度集成、降低串扰、提高器件性能和节约材料和成本等优点，广泛应用于晶体管、二极管和集成电路等器件的制备中。

通过了解和掌握pn结隔离工艺，可以更好地理解和应用半导体器件，推动电子技术的发展和进步。

pn结形成的过程PN结是半导体器件中最为基础且重要的一种，它在电子学、光电子学、能源等领域中都有广泛应用。

它是基于两种掺杂度不同的半导体材料在相邻区域形成的结构，中间的空间被称为PN结。

该结构具有单向导电性，是制造各类半导体器件的基础元件之一。

PN结的形成过程很重要，可以通过引入别的材料改变其导电性态。

在深入了解PN结之前，我们需要先了解什么是半导体和P型、N型材料。

1. 半导体和P型、N型材料半导体是指导电性介于金属和非金属之间的物质。

半导体材料在纯净的情况下电子几乎不存在，只有束缚在原子中的价电子。

导电需要给半导体添加一些杂质元素，这个过程被称为掺杂。

P型半导体的掺杂元素为三价元素，如硼、铝等，它们将杂质原子引入半导体晶格中，替换原有的晶格原子，同时因为它们自身的原因，也能够提供一个空位，形成电子空穴。

在P型半导体中，空穴虽然更多，但是整体的导电性较差。

N型半导体的掺杂元素为五价元素，如磷、锑等，它们将杂质原子引入半导体晶格中，同时因为它们自身的原因，也能够向半导体中释放一个自由电子。

在N型半导体中，自由电子虽然更多，但是导电性也仍然较差。

2. PN结的形成过程PN结是由两个掺杂不同的半导体材料组成的结构，其中，一个是P型材料，另一个是N型材料。

PN结的形成过程可以被简短地总结为以下三个步骤：（1）材料的制备首先需要制备P型半导体材料和N型半导体材料。

P 型半导体通过掺杂三价元素，如硼、铝等，N型半导体通过掺杂五价元素，如磷、锑等。

（2）PN结的形成在制备好的两种材料中，使用工艺技术将它们在一起结合，形成PN结构。

具体步骤如下：在两个表面形成金属电极，通过电压把两个电极通电，使P型半导体中空穴和N型半导体中的自由电子朝两极运动。

在两个区域中相遇时，电子与空穴相结合，发生复合现象。

复合时，自由电子和空穴的能量被释放出来，形成一个能量坑，其中的能量让其他的自由电子和空穴可以渡过，形成电子漂移。

这个区域被称为耗尽层，其中不再存在自由的载流子。
