进线柜、出现柜、环网柜及计量柜的作用和工作原理
1、环网柜，构成环网供电结构所使用的开关柜，是从用
途进行定义的。

2、
3、2、进线柜，指一段母线的供电来源开关柜，在中压环
网结构中，多使用负荷开关，因为很多时候不需要保护功能，也有使用断路器的。

4、3、出线柜，指一段母线为负载供电的开关柜，在中压
环网结构中，可使用：负荷开关，如果是再往下级母线分配；熔断器+负荷开关组合电器，一般是用在小于
1600kVA的变压器保护；断路器，多用于大容量的变压器保护或其它比如电动机保护。

5、
6、4、计量柜，对供电的电量进行测量和记录的，简单说
就是用来收钱的电度表。

里面包括PT，CT和电度表。

国家电网公司的反措要求规定：
高压开关柜应选用“五防”功能完备的加强绝缘型产品，其外绝缘应满足以下条件：
1）空气绝缘净距离：≥125mm（对12kV），≥360mm （对40.5kV）；
2）爬电比距：≥18mm/kV（对瓷质绝缘），≥20mm/kV （对有机绝缘）。

进线柜出线柜计量柜PT柜联络柜隔离柜的组成及作用详解进线柜（也称为进线开关柜）是电力系统中的一种电气设备，主要用于将电源线路从电源侧引入及断开电源线路。

它由进线开关、电流互感器、电压互感器、组合仪表以及继电保护装置等组成。

进线柜的主要作用是实现电力系统的安全运行。

它可以起到隔离电源线路的作用，当电力系统出现故障时，通过控制进线开关，可以将故障电源线路与系统隔离，保护其他部分的正常运行。

进线柜还可以对电流和电压进行监测和测量，并将数据传输给组合仪表，实现对电力系统的实时监控和管理。

出线柜（也称为出线开关柜）是电力系统中的一种电气设备，主要用于将电源线路从进线柜分出并引入不同的负荷线路。

它由出线开关、断路器、熔断器以及继电保护装置等组成。

出线柜的主要作用是将电源线路分配给不同的负荷，从而实现对不同负荷电路的控制。

它可以根据需要对负荷线路进行切换和调整，保证电力系统中各个负荷的正常供电。

出线柜还可以通过继电保护装置对负荷线路进行监测和保护，当负荷线路出现过载、短路等故障时，可以及时切断电源，避免故障扩大影响其他负荷。

计量柜是电力系统中的一种电气设备，主要用于对电能进行计量和测量。

它通常由电能表、电流互感器、电压互感器以及仪表配电系统等组成。

计量柜的主要作用是实现对电能的计量和测量。

它可以根据需要进行不同的计量方案，对不同负荷的电能进行准确计量。

计量柜还可以对电能参数进行监测和管理，根据实际使用情况进行电能统计和计费。

PT柜（也称为电压互感器柜）是电力系统中的一种电气设备，主要用于降低电压并对电压进行测量。

它通常由电压互感器、电压继电器以及继电保护装置等组成。

PT柜的主要作用是对高压电力系统的电压进行降低和测量，使其达到人体安全范围内，以便对电压进行监测和管理。

它可以将高电压信号转化为低电压信号，提供给电压继电器进行保护和控制。

联络柜是电力系统中的一种电气设备，主要用于实现各个电力设备之间的互连和通信。

高压配电箱的组成和作用高压配电箱是电力系统中的重要设备之一，其主要作用是将来自变电站的高压电能转化为低压电能供给用户使用。

下面将从组成和作用两个方面，对高压配电箱进行详细介绍。

一、组成高压配电箱主要由进线柜、计量柜、出线柜、补偿柜、断路器等组成。

1. 进线柜：进线柜是高压配电箱的入口，负责将来自变电站的高压电能引入配电箱内。

进线柜通常包括接地开关、刀闸、隔离开关等元件，起到隔离高压电源的作用。

2. 计量柜：计量柜用于对进入配电箱的电能进行测量和计量。

计量柜内部设置有电能表、电压表、电流表等仪表，用于记录电能的消耗情况，方便后续的电能管理和计费工作。

3. 出线柜：出线柜是高压配电箱的出口，负责将低压电能输出给用户。

出线柜通常包括多个回路，每个回路都配备有熔断器或断路器，以保护用户设备的安全运行。

4. 补偿柜：补偿柜用于对配电系统中的功率因数进行调整。

在电力系统中，功率因数是衡量电能利用效率的重要指标。

补偿柜内设置有电容器等元件，可以对功率因数进行补偿，提高系统的电能利用效率。

5. 断路器：断路器是高压配电箱中的重要保护装置。

它具有过载保护、短路保护和接地保护等功能，可以在电路异常时及时切断电源，保护设备和人员的安全。

二、作用高压配电箱在电力系统中起到了至关重要的作用。

1. 电能分配：高压配电箱将来自变电站的高压电能转化为低压电能，并按照用户需求进行分配。

它能够满足不同用户对电能的需求，确保电力供应的稳定性和可靠性。

2. 电能计量：高压配电箱内设置了计量柜，可以对进入配电箱的电能进行准确测量和计量。

这对于电力管理部门来说是非常重要的，可以通过对电能的计量，实现对电能的监控和管理，为合理使用电能提供依据。

3. 电能保护：高压配电箱内的断路器等保护装置能够对电路异常情况进行及时切断电源，保护设备和人员的安全。

在电力系统中，电路异常可能会导致设备损坏、火灾等严重后果，高压配电箱的保护功能能够有效避免这些问题的发生。

环网柜1. 什么是环网柜？环网柜是电力配电网中的一种重要设备，用于对电能进行分配和保护。

它是配电系统中的关键节点，将高压电网与低压电网连接起来，并提供对电能进行监测、控制和保护的功能。

2. 环网柜的主要组成部分环网柜由高压室、中压室和低压室组成。

高压室主要用于接受来自电网的高压电能，并将其转换为中压电能。

中压室是环网柜的核心部分，主要用于将中压电能分配到各个低压室，同时监测和控制电能的流动。

低压室则将中压电能转换为供给用户使用的低压电能。

3. 环网柜的工作原理环网柜通过组合开关、保护装置和仪表等设备，实现对电能的分配、保护和控制。

当电网供电时，高压室中的断路器将电能转换为中压电能，并通过中压室将其分配到各个低压室。

低压室中的断路器将中压电能转换为低压电能，并将其供给用户使用。

同时，环网柜中的保护装置监测电能的运行状态，当出现故障时能够及时切断电路，保护电网和用电设备的安全运行。

4. 环网柜的功能和特点环网柜具有以下功能和特点：- 电能分配与保护：环网柜能够将电能从高压电网分配到低压电网，并在电网出现故障时切断电路，保护电网和用电设备的安全运行。

- 监测与控制：环网柜中的仪表能够实时监测电能的运行状态，并通过控制开关等设备对电能进行控制。

- 自动化运维：环网柜可以与配电自动化系统相连，实现远程监测和远程控制，提高运维效率和电网的可靠性。

- 灵活可选配置：环网柜的配置可以根据实际需求进行灵活选择，以适应不同的电力配电系统。

5. 环网柜的应用领域环网柜广泛应用于城市低压配电网、工业园区、商业综合体等领域。

它是电力供电系统中的必备设备，为电能分配、保护和控制提供了重要支持。

6. 环网柜的发展趋势随着智能电网的建设和电力供需结构的变化，环网柜也在不断发展。

未来，环网柜将更加智能化和自动化，能够通过物联网技术进行远程监测和远程控制，提高电网的可靠性和运维效率。

另外，环网柜还将更加节能环保，采用更高效的电能转换和控制技术，减少能源浪费和环境污染。

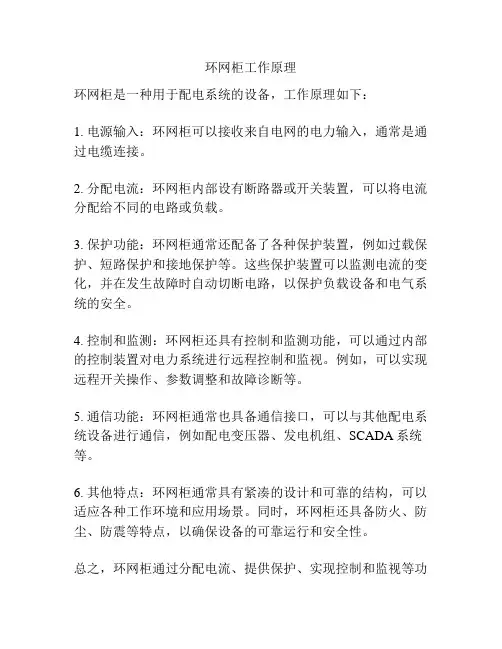

环网柜的工作原理
环网柜是一种用于电力系统中的综合型高压开关设备，其工作原理主要包括以下几个方面：
1. 系统连通性：环网柜通过连接各种高压电器设备，如断路器、负荷开关、隔离开关等，构建起一个连通的电力系统。

这些设备可以实现对电力系统的开关控制和保护功能。

2. 输电线路控制：环网柜通常用于区域内多条输电线路的控制和调度。

通过操作环网柜上的开关设备，可以实现对不同输电线路的切换和接通。

3. 安全保护：环网柜上设置有各种保护装置，如过载保护、短路保护、接地保护等。

当电力系统出现异常情况时，这些保护装置能够及时检测到，并切断故障部分，以保护电力设备和系统的安全运行。

4. 远程监控：现代环网柜通常配备有远程监控系统，可以实时监测环网柜的运行状态，并将相关数据传输给运维人员。

这样可以及时发现潜在问题，并采取相应的措施，提高电力系统的可靠性和可维护性。

总的来说，环网柜通过连接和控制各种高压电器设备，以确保电力系统的连通性和安全性。

同时，通过配备远程监控系统，可以实时监测环网柜的运行状态，提高系统的可靠性和可维护性。

一文带你了解：进线柜、计量柜、PT柜、出线柜、联络柜和隔
离柜
进线柜、计量柜、PT柜、出线柜、联络柜和隔离柜的作用是什么？想必大部分电气人员都非常清楚，但是对于刚刚入门的电气初学者来说就可能一脸懵逼了。

随着经济的发展，人们对电力资源的依赖性越来越强，为了满足社会生产生活的实际需要，越来越多的设备被应用到电力系统当中，高低压开关柜就是其中之一，它实现了电气与机械的统一，影响着电能的有效分配，其结构设计以及工艺特点会对电气性能水平造成较为直接的影响，因此在供配电系统中高低压开关柜占有首要位置，是不可缺少的一部分，它的主要作用就是保护电能的输送以及电网的正常运行。

下面本文就来讲一讲进线柜、计量柜、PT柜、出线柜、联络柜和隔离柜的组成及作用。

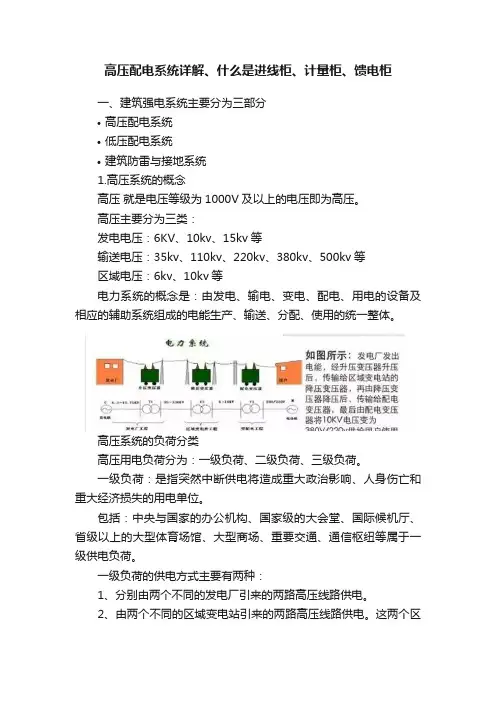

高压配电系统详解、什么是进线柜、计量柜、馈电柜一、建筑强电系统主要分为三部分•高压配电系统•低压配电系统•建筑防雷与接地系统1.高压系统的概念高压就是电压等级为1000V及以上的电压即为高压。

高压主要分为三类：发电电压：6KV、10kv、15kv等输送电压：35kv、110kv、220kv、380kv、500kv等区域电压：6kv、10kv等电力系统的概念是：由发电、输电、变电、配电、用电的设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体。

高压系统的负荷分类高压用电负荷分为：一级负荷、二级负荷、三级负荷。

一级负荷：是指突然中断供电将造成重大政治影响、人身伤亡和重大经济损失的用电单位。

包括：中央与国家的办公机构、国家级的大会堂、国际候机厅、省级以上的大型体育场馆、大型商场、重要交通、通信枢纽等属于一级供电负荷。

一级负荷的供电方式主要有两种：1、分别由两个不同的发电厂引来的两路高压线路供电。

2、由两个不同的区域变电站引来的两路高压线路供电。

这两个区域变电站的上一级可以出自同一发电厂。

二级负荷：是指突然断电会造成人员伤亡和重大经济损失、造成公共场所秩序混乱和严重影响生产的用电单位。

包括：市县级医院、三星级的宾馆酒店、高档写字楼、高档住宅区、大型工矿企业等均属于二级供电负荷。

二级负荷的供电方式主要有两种：1、两路高压线路来自于同一区域变电站的不同高压开关或不同母线段。

2、一路专用高压供电，配备发电机组、UPS或EPS电源。

三级负荷：即不属于一级和二级的供电用户均属于三级负荷。

供电方式：单路高压进线，无需配备发电机、UPS或EPS电源。

一、二级负荷常用的高压配电方案主要有以下两种：高压配电的主要设备有：1、进线隔离柜：即内置高压隔离开关，保证高压电器及装置在检修工作时的安全。

2、高压进线柜：即内置高压断路器，主要是分断、闭合电路，有继电保护功能。

3、压变柜：即内置电压互感器，是将10kV电压变换成100V,提供仪表和二次控制回路的操作电源。

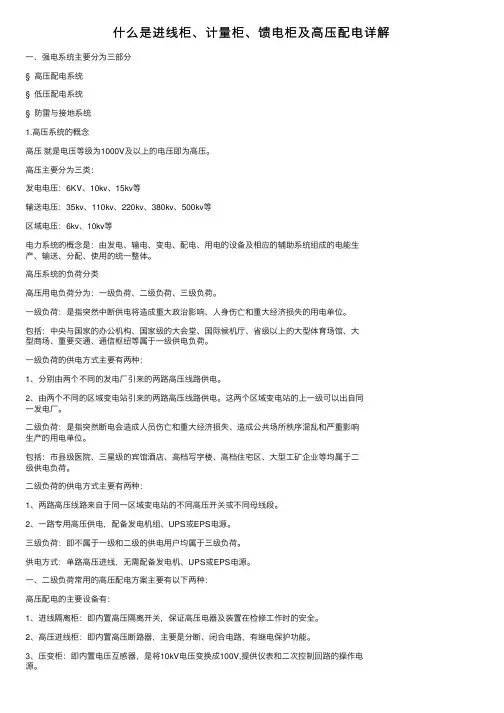

什么是进线柜、计量柜、馈电柜及⾼压配电详解⼀、强电系统主要分为三部分§ ⾼压配电系统§ 低压配电系统§ 防雷与接地系统1.⾼压系统的概念⾼压就是电压等级为1000V及以上的电压即为⾼压。

⾼压主要分为三类：发电电压：6KV、10kv、15kv等输送电压：35kv、110kv、220kv、380kv、500kv等区域电压：6kv、10kv等电⼒系统的概念是：由发电、输电、变电、配电、⽤电的设备及相应的辅助系统组成的电能⽣产、输送、分配、使⽤的统⼀整体。

⾼压系统的负荷分类⾼压⽤电负荷分为：⼀级负荷、⼆级负荷、三级负荷。

⼀级负荷：是指突然中断供电将造成重⼤政治影响、⼈⾝伤亡和重⼤经济损失的⽤电单位。

包括：中央与国家的办公机构、国家级的⼤会堂、国际候机厅、省级以上的⼤型体育场馆、⼤型商场、重要交通、通信枢纽等属于⼀级供电负荷。

⼀级负荷的供电⽅式主要有两种：1、分别由两个不同的发电⼚引来的两路⾼压线路供电。

2、由两个不同的区域变电站引来的两路⾼压线路供电。

这两个区域变电站的上⼀级可以出⾃同⼀发电⼚。

⼆级负荷：是指突然断电会造成⼈员伤亡和重⼤经济损失、造成公共场所秩序混乱和严重影响⽣产的⽤电单位。

包括：市县级医院、三星级的宾馆酒店、⾼档写字楼、⾼档住宅区、⼤型⼯矿企业等均属于⼆级供电负荷。

⼆级负荷的供电⽅式主要有两种：1、两路⾼压线路来⾃于同⼀区域变电站的不同⾼压开关或不同母线段。

2、⼀路专⽤⾼压供电，配备发电机组、UPS或EPS电源。

三级负荷：即不属于⼀级和⼆级的供电⽤户均属于三级负荷。

供电⽅式：单路⾼压进线，⽆需配备发电机、UPS或EPS电源。

⼀、⼆级负荷常⽤的⾼压配电⽅案主要有以下两种：⾼压配电的主要设备有：1、进线隔离柜：即内置⾼压隔离开关，保证⾼压电器及装置在检修⼯作时的安全。

2、⾼压进线柜：即内置⾼压断路器，主要是分断、闭合电路，有继电保护功能。

3、压变柜：即内置电压互感器，是将10kV电压变换成100V,提供仪表和⼆次控制回路的操作电源。

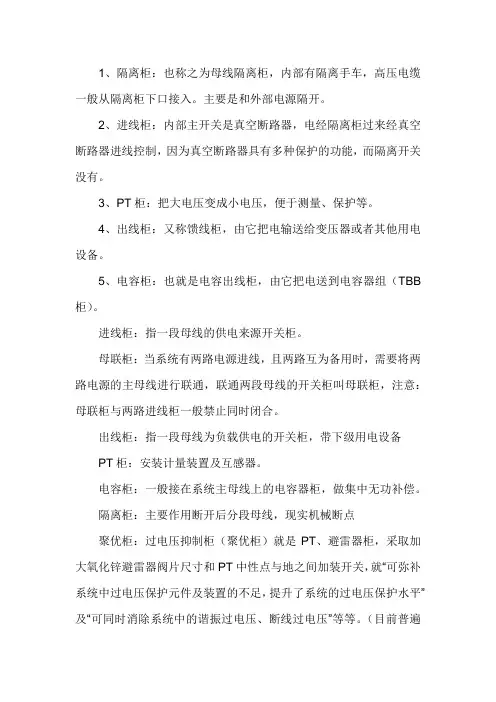

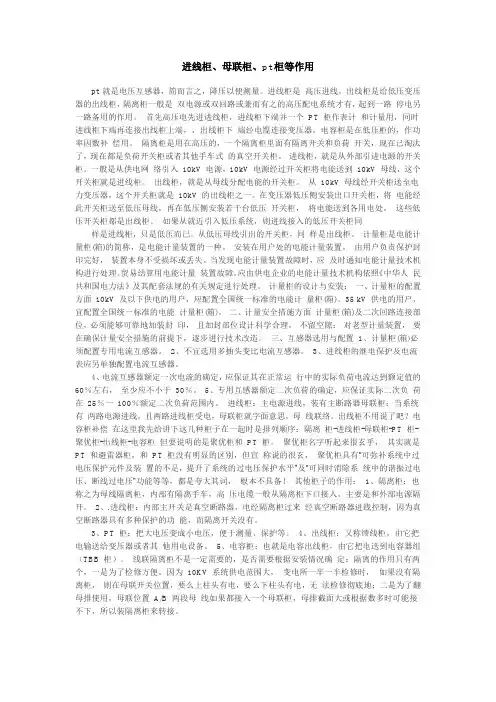

1、隔离柜：也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。

主要是和外部电源隔开。

2、进线柜：内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有。

3、PT柜：把大电压变成小电压，便于测量、保护等。

4、出线柜：又称馈线柜，由它把电输送给变压器或者其他用电设备。

5、电容柜：也就是电容出线柜，由它把电送到电容器组（TBB 柜）。

进线柜：指一段母线的供电来源开关柜。

母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合。

出线柜：指一段母线为负载供电的开关柜，带下级用电设备PT柜：安装计量装置及互感器。

电容柜：一般接在系统主母线上的电容器柜，做集中无功补偿。

隔离柜：主要作用断开后分段母线，现实机械断点聚优柜：过电压抑制柜（聚优柜）就是PT、避雷器柜，采取加大氧化锌避雷器阀片尺寸和PT中性点与地之间加装开关，就“可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平”及“可同时消除系统中的谐振过电压、断线过电压”等等。

（目前普遍认为是一种技术欺骗的说法）进线柜顾名思义就是总电源接入柜，一般有双电源的情况下，进线柜有两个，互为备用，中间以联络柜相连即母联柜，母联柜可以实现两段共用任何一路电源，也可以单独分开供电，互有连锁，PT柜做检测电流电压等参数用，里面一般装有电压互感器和电流互感器，我们称为PT，出线柜，当然就是电源供出了，可以供给终端，也可以供给另一路配电柜应用场所，电容柜，一般式用来补偿电网无功功率用，一般电网的无功功很低，用电容柜后可以是我们的设备的功率因数接近1，电容柜一般在进线柜旁安装，隔离柜应该是装隔离开关的电气柜，具体就看内部元器件了。
