SF6环网柜工作原理

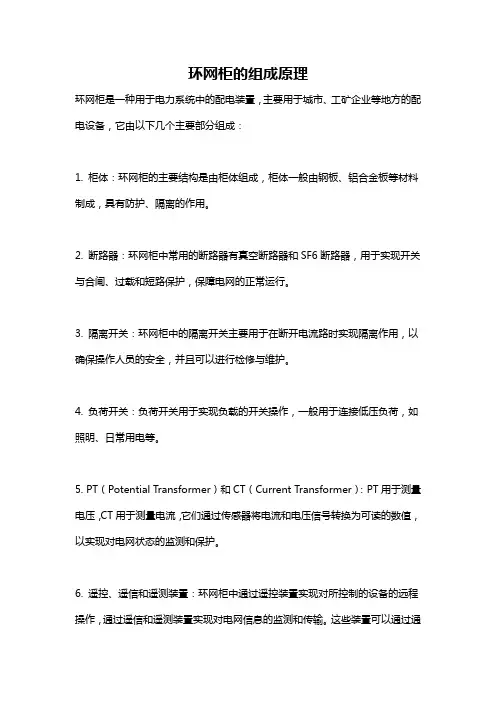

环网柜的组成原理
环网柜是一种用于电力系统中的配电装置，主要用于城市、工矿企业等地方的配电设备，它由以下几个主要部分组成：
1. 柜体：环网柜的主要结构是由柜体组成，柜体一般由钢板、铝合金板等材料制成，具有防护、隔离的作用。

2. 断路器：环网柜中常用的断路器有真空断路器和SF6断路器，用于实现开关与合闸、过载和短路保护，保障电网的正常运行。

3. 隔离开关：环网柜中的隔离开关主要用于在断开电流路时实现隔离作用，以确保操作人员的安全，并且可以进行检修与维护。

4. 负荷开关：负荷开关用于实现负载的开关操作，一般用于连接低压负荷，如照明、日常用电等。

5. PT（Potential Transformer）和CT（Current Transformer）：PT用于测量电压，CT用于测量电流，它们通过传感器将电流和电压信号转换为可读的数值，以实现对电网状态的监测和保护。

6. 遥控、遥信和遥测装置：环网柜中通过遥控装置实现对所控制的设备的远程操作，通过遥信和遥测装置实现对电网信息的监测和传输。

这些装置可以通过通
信网络与监控中心进行通信和数据传输。

7. 电源电缆接头：为了保障环网柜的电力供应，有时会在柜体上设置电源电缆接头，以便将外部电源接入环网柜供电。

以上就是环网柜的主要组成原理，它们协同工作，实现对电力系统的配电控制和保护。

环网柜1. 什么是环网柜？环网柜是电力配电网中的一种重要设备，用于对电能进行分配和保护。

它是配电系统中的关键节点，将高压电网与低压电网连接起来，并提供对电能进行监测、控制和保护的功能。

2. 环网柜的主要组成部分环网柜由高压室、中压室和低压室组成。

高压室主要用于接受来自电网的高压电能，并将其转换为中压电能。

中压室是环网柜的核心部分，主要用于将中压电能分配到各个低压室，同时监测和控制电能的流动。

低压室则将中压电能转换为供给用户使用的低压电能。

3. 环网柜的工作原理环网柜通过组合开关、保护装置和仪表等设备，实现对电能的分配、保护和控制。

当电网供电时，高压室中的断路器将电能转换为中压电能，并通过中压室将其分配到各个低压室。

低压室中的断路器将中压电能转换为低压电能，并将其供给用户使用。

同时，环网柜中的保护装置监测电能的运行状态，当出现故障时能够及时切断电路，保护电网和用电设备的安全运行。

4. 环网柜的功能和特点环网柜具有以下功能和特点：- 电能分配与保护：环网柜能够将电能从高压电网分配到低压电网，并在电网出现故障时切断电路，保护电网和用电设备的安全运行。

- 监测与控制：环网柜中的仪表能够实时监测电能的运行状态，并通过控制开关等设备对电能进行控制。

- 自动化运维：环网柜可以与配电自动化系统相连，实现远程监测和远程控制，提高运维效率和电网的可靠性。

- 灵活可选配置：环网柜的配置可以根据实际需求进行灵活选择，以适应不同的电力配电系统。

5. 环网柜的应用领域环网柜广泛应用于城市低压配电网、工业园区、商业综合体等领域。

它是电力供电系统中的必备设备，为电能分配、保护和控制提供了重要支持。

6. 环网柜的发展趋势随着智能电网的建设和电力供需结构的变化，环网柜也在不断发展。

未来，环网柜将更加智能化和自动化，能够通过物联网技术进行远程监测和远程控制，提高电网的可靠性和运维效率。

另外，环网柜还将更加节能环保，采用更高效的电能转换和控制技术，减少能源浪费和环境污染。

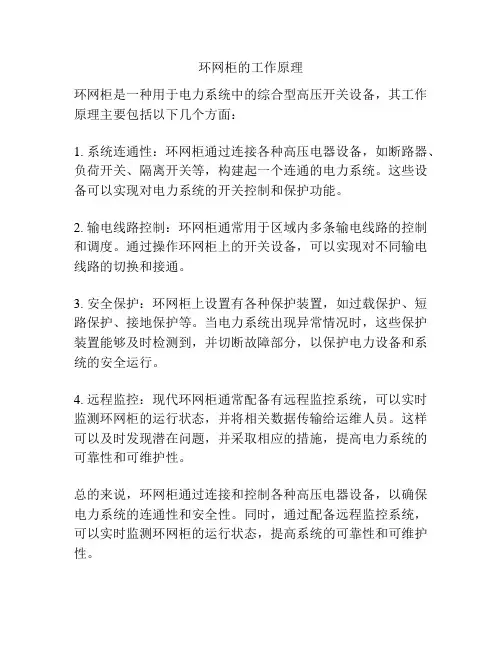

环网柜的工作原理
环网柜是一种用于电力系统中的综合型高压开关设备，其工作原理主要包括以下几个方面：
1. 系统连通性：环网柜通过连接各种高压电器设备，如断路器、负荷开关、隔离开关等，构建起一个连通的电力系统。

这些设备可以实现对电力系统的开关控制和保护功能。

2. 输电线路控制：环网柜通常用于区域内多条输电线路的控制和调度。

通过操作环网柜上的开关设备，可以实现对不同输电线路的切换和接通。

3. 安全保护：环网柜上设置有各种保护装置，如过载保护、短路保护、接地保护等。

当电力系统出现异常情况时，这些保护装置能够及时检测到，并切断故障部分，以保护电力设备和系统的安全运行。

4. 远程监控：现代环网柜通常配备有远程监控系统，可以实时监测环网柜的运行状态，并将相关数据传输给运维人员。

这样可以及时发现潜在问题，并采取相应的措施，提高电力系统的可靠性和可维护性。

总的来说，环网柜通过连接和控制各种高压电器设备，以确保电力系统的连通性和安全性。

同时，通过配备远程监控系统，可以实时监测环网柜的运行状态，提高系统的可靠性和可维护性。

六氟化硫断路器工作原理一、前言六氟化硫断路器是一种高压电力设备，主要用于断开高压电路中的短路故障或者其他异常情况，以保护电力系统的安全运行。

本文将详细介绍六氟化硫断路器的工作原理。

二、六氟化硫断路器概述六氟化硫断路器是一种高压开关设备，其主要由固定触头、动触头、弹簧机构、操作机构等部分组成。

在正常情况下，固定触头和动触头之间保持着一定的距离，电流经过这段距离时不会产生放电现象。

当电路中出现短路故障或者其他异常情况时，会导致电流突然增大，此时六氟化硫断路器就会自动开启，将电流切断，以保护电力系统的安全运行。

三、六氟化硫介质特性1. 六氟化硫的物理性质六氟化硫（SF6）是一种无色无味且不易燃的气体，在常温常压下为稳定的惰性气体。

它具有较高的密度和较低的电导率，能够有效地隔离高压设备中的电场。

2. 六氟化硫的化学性质六氟化硫具有较强的氧化性和还原性，能够与很多物质反应。

在高温和高压下，六氟化硫会分解成氟化物和硫化物等物质，这些产物会对设备造成腐蚀和损坏。

四、六氟化硫断路器工作原理1. 六氟化硫断路器的闭合过程当操作机构启动时，动触头会向固定触头靠近。

在接近过程中，两个触头之间的距离会逐渐缩小。

当两个触头距离缩小到一定程度时，会出现局部放电现象。

此时，局部放电产生的热量会使得六氟化硫分子内部发生共振吸收，从而导致其分子内部结构发生变化。

这种变化会导致六氟化硫的电阻率急剧下降，在极短时间内形成一个导电通道。

2. 六氟化硫断路器的开启过程当电路中出现短路故障或者其他异常情况时，电流会突然增大。

此时，六氟化硫断路器会自动开启，将电流切断。

开启过程中，弹簧机构会向前推动动触头，使其与固定触头分离。

同时，断路器内部的气流会迅速将产生的电弧吹灭。

3. 六氟化硫断路器的灭弧过程当六氟化硫断路器开启后，会在两个触头之间产生一个电弧。

这个电弧在高压设备中非常危险，因为它会导致设备损坏和人员受伤。

为了避免这种情况的发生，六氟化硫断路器内部设计有专门的灭弧系统。

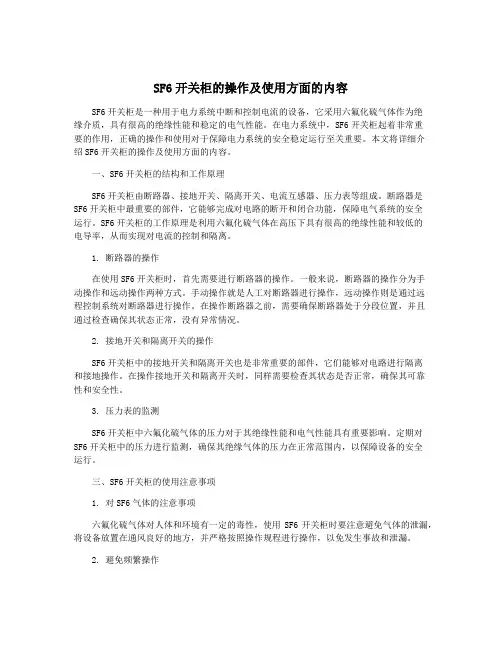

SF6开关柜的操作及使用方面的内容SF6开关柜是一种用于电力系统中断和控制电流的设备，它采用六氟化硫气体作为绝缘介质，具有很高的绝缘性能和稳定的电气性能。

在电力系统中，SF6开关柜起着非常重要的作用，正确的操作和使用对于保障电力系统的安全稳定运行至关重要。

本文将详细介绍SF6开关柜的操作及使用方面的内容。

一、SF6开关柜的结构和工作原理SF6开关柜由断路器、接地开关、隔离开关、电流互感器、压力表等组成。

断路器是SF6开关柜中最重要的部件，它能够完成对电路的断开和闭合功能，保障电气系统的安全运行。

SF6开关柜的工作原理是利用六氟化硫气体在高压下具有很高的绝缘性能和较低的电导率，从而实现对电流的控制和隔离。

1. 断路器的操作在使用SF6开关柜时，首先需要进行断路器的操作。

一般来说，断路器的操作分为手动操作和远动操作两种方式。

手动操作就是人工对断路器进行操作，远动操作则是通过远程控制系统对断路器进行操作。

在操作断路器之前，需要确保断路器处于分段位置，并且通过检查确保其状态正常，没有异常情况。

2. 接地开关和隔离开关的操作SF6开关柜中的接地开关和隔离开关也是非常重要的部件，它们能够对电路进行隔离和接地操作。

在操作接地开关和隔离开关时，同样需要检查其状态是否正常，确保其可靠性和安全性。

3. 压力表的监测SF6开关柜中六氟化硫气体的压力对于其绝缘性能和电气性能具有重要影响。

定期对SF6开关柜中的压力进行监测，确保其绝缘气体的压力在正常范围内，以保障设备的安全运行。

三、SF6开关柜的使用注意事项1. 对SF6气体的注意事项六氟化硫气体对人体和环境有一定的毒性，使用SF6开关柜时要注意避免气体的泄漏，将设备放置在通风良好的地方，并严格按照操作规程进行操作，以免发生事故和泄漏。

2. 避免频繁操作SF6开关柜中的断路器、接地开关和隔离开关等部件都是高压电器设备，频繁操作会加速其磨损和老化，降低设备的可靠性和安全性。

六氟化硫断路器的工作原理六氟化硫(SF6)是一种无色、无味、无毒且具有良好绝缘性能的气体，在高压电力系统中广泛使用。

六氟化硫断路器是一种高压开关设备，用于控制断开和接通电力系统中的重要电气设备。

在本文中，我们将探讨六氟化硫断路器的工作原理。

六氟化硫断路器最主要的工作原理是，在处于正常工作状态下，六氟化硫气体中的分子保持着稳定的状态，不与空气中的氧气、水汽反应。

当在开关断路的时候，六氟化硫气体将被释放出来，并与电弧形成强烈的化学反应，使得其导电性能迅速增加，从而实现断电的效果。

具体来说，当我们需要关闭六氟化硫断路器时，首先要打开一个操作机构，将六氟化硫气体释放到电弧室中。

这个操作机构可以是手动的或者自动的，它的作用是控制气体的释放时间和速度。

一旦气体被释放，电弧将在电极间形成，随后自动进行扩散和冷却。

在冷却的过程中，六氟化硫气体中的分子将被加速运动，从而增强电弧的熄灭。

然而，在熄灭的过程中，电弧产生的高温和高压气体会使电弧室中的六氟化硫气体失去其绝缘性能。

为了避免这种情况的发生，六氟化硫断路器中还配备了一些辅助装置，用于加强六氟化硫气体的冷却和降低电弧室内的压力。

这些辅助装置可以是喷雾装置或者压缩机。

除了上面的几个重要原理之外，还有一些其他的关键点需要考虑。

例如，六氟化硫气体在高压电力系统中的应用需要非常小心，因为它本身是一种强烈的温室气体。

因此，需要对六氟化硫断路器进行严格的监测和管理，确保其操作符合环保标准。

总的来说，六氟化硫断路器在高压电力系统中的应用，可以说是至关重要的。

它不仅可以有效地断开电路，保障设备的安全运行，而且还可以在极短的时间内实现熄灭电弧，并保证电力系统的绝缘性能。

了解其工作原理可以帮助我们更好地管理和维护这些重要设备。

HXGN15-12型六氟化硫高压环网柜1、概述1.1 本技术描述中的所有技术内容、技术参数、采用的标准及所选用的设备和材料均能符合招标文件的要求。

1.2 SF6型环网开关柜系三相交流额定电压3～10kV，额定频率50Hz的户内成套配电装置。

适合用于工厂企业、住宅小区、高层建筑及矿山港口等配电系统，并可组合成环网系统作为三相交流环网、双辐射供电单元或线路终端的供、配电之用，并起着接受、分配、控制电能及保护电器设备安全运行的作用。

外壳的防护等级为IP3X，能满足有关高压开关设备“五防”要求。

1.3 本技术描述根据本公司多年的制造经验和本公司的先进技术作出2、基本依据所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准。

主要标准号如下：GB3906 《3～35KV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB3804 《交流高压负荷开关》GB16926 《交流高压负荷开关—熔断器组合电器》GB50174 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB191 《包装贮运标志》DL/T402 《交流高压断路器订货技术条件》DL/T404 《户内交流高压开关柜订货条件》DL/T593 《高压开关设备的共用订货技术条件》IEC298 《交流金属封闭开关设备和控制设备》IEC60420 《高压交流开关熔断器》3、正常使用环境条件3.1 户内使用。

3.2 海拔高度不高于1000m。

3.3 相对湿度不大于90%（+25℃）。

3.4 环境温度：周围空气不超过+40℃，不低于-10℃。

3.5 地震裂度不超过8度。

3.6 安装地点：无火灾、爆炸危险、化学腐蚀及剧烈振动的场所。

4、技术数据FLN36-12型负荷开关，其主要技术数据见下表：本次投标采用上海红申主要方案有进线柜和出线柜a)进线柜方案柜内主回路有一台上海红申FLN36-12/T630-20型SF6负荷开关、它配装隔离刀，酌情还可配装接地刀，组成三者共装在一个机架上，并互有联锁。

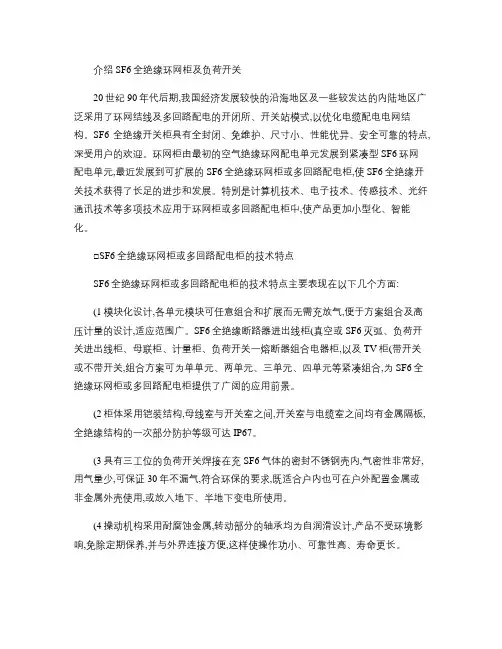

介绍SF6全绝缘环网柜及负荷开关20世纪90年代后期,我国经济发展较快的沿海地区及一些较发达的内陆地区广泛采用了环网结线及多回路配电的开闭所、开关站模式,以优化电缆配电电网结构。

SF6全绝缘开关柜具有全封闭、免维护、尺寸小、性能优异、安全可靠的特点,深受用户的欢迎。

环网柜由最初的空气绝缘环网配电单元发展到紧凑型SF6环网配电单元,最近发展到可扩展的SF6全绝缘环网柜或多回路配电柜,使SF6全绝缘开关技术获得了长足的进步和发展。

特别是计算机技术、电子技术、传感技术、光纤通讯技术等多项技术应用于环网柜或多回路配电柜中,使产品更加小型化、智能化。

□SF6全绝缘环网柜或多回路配电柜的技术特点SF6全绝缘环网柜或多回路配电柜的技术特点主要表现在以下几个方面:(1模块化设计,各单元模块可任意组合和扩展而无需充放气,便于方案组合及高压计量的设计,适应范围广。

SF6全绝缘断路器进出线柜(真空或SF6灭弧、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜,以及TV柜(带开关或不带开关,组合方案可为单单元、两单元、三单元、四单元等紧凑组合,为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。

(2柜体采用铠装结构,母线室与开关室之间,开关室与电缆室之间均有金属隔板,全绝缘结构的一次部分防护等级可达IP67。

(3具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内,气密性非常好,用气量少,可保证30年不漏气,符合环保的要求,既适合户内也可在户外配置金属或非金属外壳使用,或放入地下、半地下变电所使用。

(4操动机构采用耐腐蚀金属,转动部分的轴承均为自润滑设计,产品不受环境影响,免除定期保养,并与外界连接方便,这样使操作功小、可靠性高、寿命更长。

(5扩展母线采用插拔式硅橡胶连接器,全绝缘和屏蔽,确保导电可靠性,且不受周围环境影响。

组合连接及扩展方便,便于今后用户或变电所的增容改造。

(6采用预制式硅橡胶绝缘的电缆终端在正面插接,免除了负荷开关柜由于体积小、空间窄,带来的电缆安装不方便的缺点。

环网柜工作原理
环网柜，又称自动环网柜，是由能够灵活运行并能独立运行的一种完全自动供电封闭系统。

环网柜提供了一种安全、可靠、精确、合理的机械控制系统，主要适用于市政、消防、民用燃气、电厂、发电厂、电器厂、厂矿和护坡等高精度工程，以及风机、变频器、水泵、冷机等智能控制和动力管理的应用。

环网柜采用先进的技术和集成技术组成，由用于控制供电系统及其关联机构的控制设备、保护自动化设备及其关联机构、分析设备及电子设备等组成。

它把直流连接系统、模块式管线控制系统、环网控制系统、单位监控控制系统、智能电能计量系统和计算机网络这几个功能集散在一起，而不必另外增加其他技术设备，从而实现供电系统的整体化管理。

环网柜的特殊特性有：节省资金和人力资源；完全封闭，不受环境污染；自动报警功能，保证及时预防系统故障；系统灵活，以及故障率低等等。

环网柜工作原理比较复杂，但是基本上可以分为五个部分，即开关控制、测量计算、负荷管理、物联网技术及智能通信。

每个部分通常都会安装在一台机器上，以最灵活、节约的方式提供服务。

开关控制可以手动或自动控制电源，以调节供电功率，满足不同的需求。

测量计算部分可以实时统计电力生产、消耗、流通等资料，用来分析不同系统的占用比率，方便更好的计量测量与管理。

负荷管理的功能，是根据用电量、系统循环时间及其他一些因素，对功率、电压、频率等各个方面进行精准的检测管理，从而确保系统正常正常运行。

而物联网技术及智能通信可以远程接收信号，实现数据传输、节点连接、功率控制等功能，使这种发电系统更加的智能化和先进。

当所有的部分功能都安装完成后，它们将对系统的行为进行整体管理，实现可靠的生产功能。

浅谈SF6环网柜与固体绝缘环网柜摘要：本文介绍了SF6环网柜与固体绝缘环网柜的特点，比较了两种环网柜的优缺点，固体绝缘环网柜在可靠和环保方面都优于SF6环网柜。

提出了发展固体绝缘环网柜应该关注的重点问题。

关键词：环网柜、SF6环网柜、固体绝缘环网柜1、引言环式供电系统能使配电线路简化，减少线路走廊，系统改造和发展灵活，管理方便，以及所使用的环网开关柜(简称环网柜)具有体积小、性能优越、可靠性高、接线简化、操作容易方便、造价低的优点，越来越多地被人们所认识。

在当前的城市中压配电方式中，环网配电方式是应用最为广泛的。

环网柜是环网配电方式的主设备，其发展经历了空气绝缘环网柜、SF6/空气混合环网柜、SF6全充气式环网柜及固体绝缘环网柜几个阶段，目前SF6全充气式环网柜和固体绝缘环网柜占据主要的使用市场。

本文主要比较SF6环网柜和固体绝缘环网柜的优缺点。

2、SF6环网柜2.1 SF6环网柜介绍SF6环网柜将所用的带电元件(负荷开关、接地开关、母线等)全部密封在充有一定压力的SF6不锈钢金属箱体中，以SF6气体绝缘。

灭弧介质、操作结构、熔断器仍位于空气中，便于维护及更换。

进出线通过电缆终端头连接到电缆上，电缆头选用可触摸型，没有裸露的带电部分。

在开关柜的背面或下部装有泻压阀，以备在极端故障情况下保障操作人员的安全。

其结构更加紧凑、尺寸更小、性能更加安全可靠，又因其是完全密封的，运行中不受尘埃，凝露甚至洪水等影响，可以在我国的大部分地区使用。

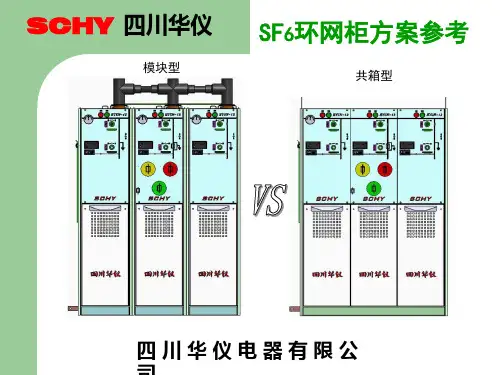

该类开关柜现在有两种形式：①根据开关的作用做成独立的功能单元，需要时可加以组合、连接。

该柜体积小，组合方式灵活，但缺点是拼柜困难，对土建要求高，非常适合用在一些带开关的电缆分支箱及小型户外开关站中。

②将几个功能单元组合起来，放在一个开关箱体中，共用SF6，开关上部或侧面预留扩展接口，这样实际上变成了一个小型的环网单元(RMU)，根据不同的组合可以派生出许多型号，如2进l出、2进2出、3进1出等，而且进线单元可以选用断路器。

环网柜有何工作原理对于环网柜可能很多人都是不了解的，那么我们来了解下什么是环网柜?环网柜是高压开关设备装在钢板金属柜体内环网提供电单元的电气设备，这个核心就是负荷开关和熔断器的。

一般结构是比较简单的，体积也是比较小的，可以供电参数和性能以及供电安全等优点。

一般情况下电力配网的工作原理是电杆线会形成一个环形，从而让供电电源向环形供电，可以通过高压开关来冲中继先分配.那么这个有什么优点呢？每个分配分支都可以从其左主干或右主干获取能量。

当左干线发生故障时，它继续从右干线获得供电，当右干线发生故障时，它继续从左干线获得供电，因此，虽然总电源为单一电源，但与各配电支路的双电源效益相似，从而提高了供电的可靠性。

"环网柜"提供了一种用于配电开关设备(传出开关柜)的每个分支，并且是该环主开关设备总线的一部分。

也就是说，每一个是连接构成的环主母线出线柜，每个称为出线柜"环网柜"，其实单从一个环网柜无法看到"环"的含义。

这些环网柜的额定电流不大,因此环网柜的高压开关一般采用带高压熔断器的高压负荷开关，而不是结构复杂的断路器。

也就是说，环网柜内的高压开关一般是负荷开关，环网柜采用负负荷开关操作正常电流，用熔断器切断短路电流.两者的结合当然代替了断路器，这只能限制在一定的容量内。

这种开关柜也可用于非环网结构的配电系统.。

因此，随着这类开关柜的广泛应用，环网柜的环形配电范围一般指以负荷开关为主的高压开关柜。

为了实现线路之间的相互供给，即在不同变电站出现不同线路后，在正常情况下，接点断开，每次运行，但一旦一个变电站停电，就可以断开电源中断的变电站线路，可以关闭触点，原来由原变电站承载的负荷可以由另一个变电站来承载。

如果一条线路或变电站的负荷过高而另一条线路的负荷过低，则可选择性地将其从一个接触点断开，部分负荷可由负荷较低的线路或变电站分担，这不仅保证了供电的可靠性，而且保证了电网的稳定运行。

六氟化硫断路器工作原理
六氟化硫断路器是一种常用的高压断路器，其工作原理如下：
1. 高压缺陷产生：当高压电力系统中出现故障或短路时，会产生大量的电弧和电流，可能导致设备损坏或火灾事故。

2. 电弧灭弧室：六氟化硫断路器中的电弧灭弧室是关键部件。

当电流超过设定值时，断路器会迅速分离触头，形成一个间隙。

此时，电流产生的电弧会在室内形成。

3. 电弧灭弧过程：六氟化硫断路器中的电弧灭弧室内注入一定量的六氟化硫气体，使电弧得以扩散和灭弧。

六氟化硫气体具有良好的电弧灭弧性能，能够将电弧温度迅速降低到不足以维持电弧的温度。

4. 电弧灭弧后处理：一旦电弧被扩散和灭弧，断路器会通过电磁力将触头重新闭合，恢复电路的正常工作状态。

同时，六氟化硫气体会吸收电弧能量，使其温度降低到安全范围内。

5. 继续供电：在电弧灭弧之后，六氟化硫断路器能够继续为电路提供正常的电力供应。

如有必要，断路器可以通过控制系统进行再次断开。

总结起来，六氟化硫断路器的工作原理是通过电弧灭弧室内的六氟化硫气体注入，迅速降低和灭除电弧温度，以保护高压电力系统设备和确保电力供应的连续性。

10kV环网箱（SF6气体绝缘）定义高压环网柜是为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流与环网穿越电流之和选择。

分类环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘、固体绝缘和SF6绝缘三种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧式只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

灭弧方式1.直动压气式生产厂家1.红苏电气。

环网柜工作原理
环网柜是一种用于配电系统的设备，工作原理如下：
1. 电源输入：环网柜可以接收来自电网的电力输入，通常是通过电缆连接。

2. 分配电流：环网柜内部设有断路器或开关装置，可以将电流分配给不同的电路或负载。

3. 保护功能：环网柜通常还配备了各种保护装置，例如过载保护、短路保护和接地保护等。

这些保护装置可以监测电流的变化，并在发生故障时自动切断电路，以保护负载设备和电气系统的安全。

4. 控制和监测：环网柜还具有控制和监测功能，可以通过内部的控制装置对电力系统进行远程控制和监视。

例如，可以实现远程开关操作、参数调整和故障诊断等。

5. 通信功能：环网柜通常也具备通信接口，可以与其他配电系统设备进行通信，例如配电变压器、发电机组、SCADA系统等。

6. 其他特点：环网柜通常具有紧凑的设计和可靠的结构，可以适应各种工作环境和应用场景。

同时，环网柜还具备防火、防尘、防震等特点，以确保设备的可靠运行和安全性。

总之，环网柜通过分配电流、提供保护、实现控制和监视等功
能，可以有效管理和维护配电系统的运行，确保电力供应的安全和稳定。

sf6断路器工作原理
SF6断路器是一种使用稀释的硫化气体（SF6）来灭弧的高压
开关设备。

它通过在电路中加入SF6气体来阻止电流的流动。

当电流达到一定水平时，断路器会自动触发操作，将SF6气
体注入到电弧形成的区域，并迅速将电弧灭掉。

SF6断路器的工作原理主要分为两个步骤。

首先是电弧形成的
过程。

当电流在断路器内部通过时，如果出现故障或有异常情况，电弧会在故障点形成。

这个电弧可导致设备和电路的短路，损坏电力系统。

第二个步骤是灭弧的过程。

当电弧形成时，断路器会侦测到电弧的存在，并迅速将SF6气体注入到电弧区域。

SF6气体具有
良好的绝缘性和灭弧性能，可以有效地阻止电弧的继续扩散和持续。

注入SF6气体后，它会与电弧中的氧气发生化学反应，生成
一种稳定的化合物，从而将电弧彻底灭掉。

灭弧过程非常迅速，在几毫秒甚至更短的时间内完成，这样可以避免电弧对设备和电路的进一步损坏。

SF6断路器的工作原理使得它在高压电力系统中有着广泛的应用。

它可以承受高电压和大电流的负载，同时具有优异的灭弧性能，保证了电力系统的安全运行。

此外，SF6气体具有稳定
性和可靠性，可以长期使用而不需要频繁的维护和更换。

环网柜的作用原理环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。

所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。

就是说，环形干线是由每台出线柜的母线连接起来共同组成的。

每台出线柜就叫“环网柜二实际上单独拿出一台环网柜是看不出“环网”的含义的。

这些环网柜的额定电流都不大，因而环网柜的高压开关一般不采用构造复杂的断路器而采取构造简单的带高压熔断器的高压负荷开关。

也就是说，环网柜中的高压开关一般是负荷开关。

环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。

当然这只能局限在一定容量内。

这样的开关柜也完全可以用到非环网构造的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜To环网柜出现的时间不算长，但近年以来却得到了广泛的使用，这主要是由于新发展起来的工业企业和事业单位的建筑物，从供配电的角度来看，以中，小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电，高压开关不频繁操作。

对于这类用户，环网柜的性能虽不是最完美的，但却是足够的，可以胜任的。

随着大规模的城市建设，大量大型高层建筑物拔地而起，变配电所往往就设在楼下，根据消防要求，变配电设备必须“无油化”，根据建设面积的合理使用，变配电设备应该“小型化”，于是环网柜或真空断路器，干式变压器，干式互感器就进入了幢幢大楼。

环网柜构造简单，运行可靠且安全，维修量很小，运行费用低，比起装有断路器的开关柜，优势很突出。

SF6开关柜的操作及使用方面的内容SF6开关柜是一种用于控制、保护和监视高压电气设备的重要设备，在许多工业和电力领域中得到广泛应用。

本文将介绍SF6开关柜的操作及使用方面的相关内容，希望能为相关从业人员提供一些帮助和指导。

一、SF6开关柜的基本原理SF6开关柜是一种利用SF6气体作为绝缘介质和灭弧介质的高压开关设备。

它主要由绝缘柱、操作机构、灭弧室、控制单元等部件组成。

SF6气体具有很好的绝缘性能和灭弧性能，因此能有效地实现高压设备的控制和保护。

1. 开关柜的手动操作在进行手动操作之前，必须先检查SF6开关柜的运行状态，确认操作环境安全。

然后根据操作手册中的指导，进行相关的设备操作，例如合闸、分闸、手动弹簧储能、手动断路等。

操作过程中要保持清醒和专注，确保操作的准确性和安全性。

2. 开关柜的自动操作SF6开关柜也可以实现自动操作，这需要通过控制单元对设备进行程序控制。

在进行自动操作之前，首先要编写好相应的控制程序，然后通过控制单元进行加载和运行。

在自动操作过程中应加强对设备运行状态的监控，随时准备对异常情况进行处理。

3. 开关柜的远程操作为方便远程监控和控制，一些SF6开关柜配备了远程通信模块。

操作人员可以通过远程控制中心对设备进行远程操作，实现电网设备的远程控制和监视。

在进行远程操作之前，需要确认控制中心和开关柜之间的通信连接是正常的。

三、SF6开关柜的使用注意事项1. 安全第一在操作SF6开关柜时一定要把安全放在第一位，要时刻注意设备的运行状态，并遵循相关的操作规程和安全操作要求。

在操作过程中要注意防止触电、灭弧室内的SF6气体泄漏等危险行为。

2. 设备维护定期对SF6开关柜进行检查和维护是非常重要的，通过定期的维护可以保证设备的正常运行，延长设备的使用寿命。

常见的维护包括清洁、润滑、检测、测量、调整等操作。

3. 故障处理SF6开关柜在使用过程中可能会出现各种故障，例如设备无法正常合闸、分闸、操作机构异常、灭弧室故障等。
