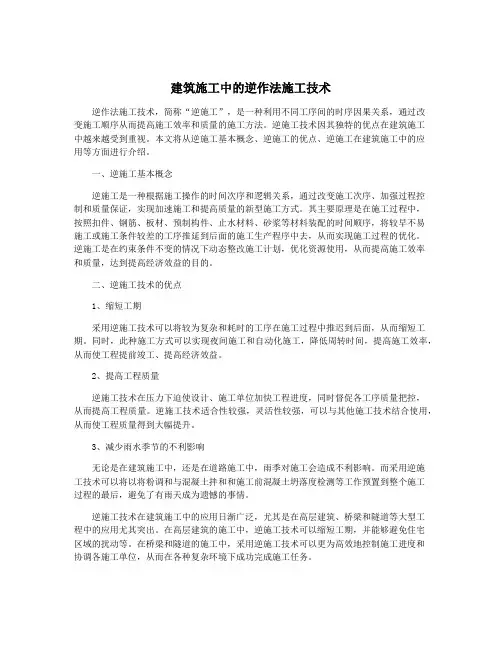

建筑施工中的逆作法施工技术逆作法施工技术,简称“逆施工”,是一种利用不同工序间的时序因果关系,通过改变施工顺序从而提高施工效率和质量的施工方法。
逆施工技术因其独特的优点在建筑施工中越来越受到重视。
本文将从逆施工基本概念、逆施工的优点、逆施工在建筑施工中的应用等方面进行介绍。
一、逆施工基本概念逆施工是一种根据施工操作的时间次序和逻辑关系,通过改变施工次序、加强过程控制和质量保证,实现加速施工和提高质量的新型施工方式。
其主要原理是在施工过程中,按照扣件、钢筋、板材、预制构件、止水材料、砂浆等材料装配的时间顺序,将较早不易施工或施工条件较差的工序推延到后面的施工生产程序中去,从而实现施工过程的优化。
逆施工是在约束条件不变的情况下动态整改施工计划,优化资源使用,从而提高施工效率和质量,达到提高经济效益的目的。
二、逆施工技术的优点1、缩短工期采用逆施工技术可以将较为复杂和耗时的工序在施工过程中推迟到后面,从而缩短工期。
同时,此种施工方式可以实现夜间施工和自动化施工,降低周转时间,提高施工效率,从而使工程提前竣工、提高经济效益。
2、提高工程质量逆施工技术在压力下迫使设计、施工单位加快工程进度,同时督促各工序质量把控,从而提高工程质量。
逆施工技术适合性较强,灵活性较强,可以与其他施工技术结合使用,从而使工程质量得到大幅提升。
3、减少雨水季节的不利影响无论是在建筑施工中,还是在道路施工中,雨季对施工会造成不利影响。
而采用逆施工技术可以将以将粉调和与混凝土拌和和施工前混凝土坍落度检测等工作预置到整个施工过程的最后,避免了有雨天成为遗憾的事情。
逆施工技术在建筑施工中的应用日渐广泛,尤其是在高层建筑、桥梁和隧道等大型工程中的应用尤其突出。
在高层建筑的施工中,逆施工技术可以缩短工期,并能够避免住宅区域的扰动等。
在桥梁和隧道的施工中,采用逆施工技术可以更为高效地控制施工进度和协调各施工单位,从而在各种复杂环境下成功完成施工任务。
逆作法施工方案一、背景介绍逆作法施工是一种在建造施工中常用的方法,它与传统的正作法施工相反。
逆作法施工是指先进行后续工序,再进行前序工序,以达到提高施工效率和质量的目的。
本文将详细介绍逆作法施工的步骤、优势以及适合范围。
二、逆作法施工步骤1. 工程准备阶段在逆作法施工开始前,需要进行充分的工程准备。
包括制定详细的施工计划和施工方案,确定施工队伍和设备的配备,准备施工所需的材料和工具等。
2. 后续工序施工逆作法施工的第一步是进行后续工序的施工。
后续工序普通是指对建造结构进行加固、修复或者改造的工作。
例如,在进行房屋装修时,可以先进行墙体砌筑、屋面防水等后续工序的施工。
3. 前序工序施工完成后续工序的施工后,逆作法施工的下一步是进行前序工序的施工。
前序工序普通是指对建造结构进行拆除、清理或者准备的工作。
例如,在进行房屋装修时,可以先进行墙体拆除、地面清理等前序工序的施工。
4. 进行中间工序施工在完成前序工序的施工后,逆作法施工的下一步是进行中间工序的施工。
中间工序普通是指对建造结构进行加工、安装或者调试的工作。
例如,在进行房屋装修时,可以先进行木工加工、电气安装等中间工序的施工。
5. 完成最终工序施工最后一步是进行最终工序的施工。
最终工序普通是指对建造结构进行最后的装饰、喷涂或者清洁的工作。
例如,在进行房屋装修时,可以先进行墙面粉刷、地面铺设等最终工序的施工。
三、逆作法施工的优势1. 提高施工效率逆作法施工可以减少施工队伍的等待时间,提高施工效率。
由于后续工序的施工可以提前进行,可以节约大量的施工时间。
2. 降低施工成本逆作法施工可以减少施工队伍的人力和设备的使用时间,从而降低施工成本。
此外,逆作法施工还可以减少施工过程中的材料浪费,进一步降低成本。
3. 提高质量控制逆作法施工可以提高质量控制的效率。
由于后续工序的施工可以提前进行,可以更好地发现和解决施工过程中的问题,确保施工质量。
四、逆作法施工的适合范围逆作法施工适合于各种建造工程,特殊是对于需要进行大规模装修、改造或者加固的项目更为适合。
逆作(筑)法施工1.逆作(筑)法的工艺原理及其优点对于深度大的多层地下室结构,传统的方法是开敞式自下而上施工,即放坡开挖或支护结构围护后垂直开挖,挖土至设计标高后,浇筑混凝土底板,然后自下而上逐层施工各层地下室结构,出地面后再逐层进行地上结构施工。
逆作(筑)法的工艺原理是:在土方开挖之前,先沿建筑物地下室轴线(适用于两墙合一情况)或建筑物周围(地下连续墙只用作支护结构)浇筑地下连续墙,作为地下室的边墙或基坑支护结构的围护墙,同时在建筑物内部的有关位置(多为地下室结构的柱子或隔墙处,根据需要经计算确定)浇筑或打下中间支承柱(亦称中柱桩)。
然后开挖土方至地下一层顶面底标高处,浇筑该层的楼盖结构(留有部分工作孔),这样已完成的地下一层顶面楼盖结构即用作周围地下连续墙刚度很大的支撑。
然后人和设备通过工作孔下去逐层向下施工各层地下室结构。
与此同时,由于地下-1层的顶面楼盖结构已完成,为进行上部结构施工创造了条件,所以在向下施工各层地下室结构时可同时向上逐层施工地上结构,这样上、下同时进行施工,直至工程结束。
但是在地下室浇筑混凝土底板之前,上部结构允许施工的层数要经计算确定。
“逆作法”施工,根据地下一层的顶板结构封闭还是敞开,分为“封闭式逆作法”和“敞开式逆作法”。
前者在地下一层的顶板结构完成后,上部结构和地下结构可以同时进行施工,有利于缩短总工期;后者上部结构和地下结构不能同时进行施工,只是地下结构自上而下的逆向逐层施工。
上海电信大楼地下室和南京地下商场即采用这种方法施工。
还有一种方法称为“半逆作法”,又称“局部逆作法”。
其施工特点是:开挖基坑时,先放坡开挖基坑中心部位的土体,靠近围护墙处留土以平衡坑外的土压力,待基坑中心部位开挖至坑底后,由下而上顺作施工基坑中心部位地下结构至地下一层顶,然后同时浇筑留土处和基坑中心部位地下一层的顶板,用作围护墙的水平支撑,而后进行周边地下结构的逆作施工,上部结构亦可同时施工。
建筑施工中的逆作法施工技术
逆作法施工技术是一种在建筑施工中常用的一种施工方法,它主要利用物体的重力来
完成施工的过程,相对传统的顺作法施工技术更为灵活和高效。
下面将介绍一些常见的逆
作法施工技术。
第一种逆作法施工技术是挖土机开挖基坑。
在传统的顺作法施工技术中,通常是先向
基坑内施加支撑结构,然后再逐渐开挖土方。
而逆作法施工技术则是先利用挖土机将基坑
挖掘至所需深度,然后再逐步施加支撑结构,使得基坑稳定。
这种逆向的施工方式可以大
大缩短基坑开挖的时间和成本,提高施工效率。
第二种逆作法施工技术是屋面防水施工。
传统的顺作法施工技术通常是先在屋顶铺设
保温层和隔离层,然后再进行水泥砂浆的防水处理。
而逆作法施工技术则是先在屋顶铺设
一层防水卷材,再进行保温和隔离层的施工。
这种逆向的施工方式可以有效防止水泥浆料
渗透到防水层,提高防水效果。
第三种逆作法施工技术是混凝土浇筑。
传统的顺作法施工技术通常是先将混凝土从地
面运输到施工现场,然后再进行浇筑。
而逆作法施工技术则是先将混凝土通过泵车从施工
现场抽取到地面,再进行浇筑。
这种逆向的施工方式可以避免由于混凝土输送带带来的堵
塞和漏损问题,提高施工效率和质量。
逆作法施工技术是一种在建筑施工中常用的施工方法,它通过逆向的思维和工程技术
手段,能够有效提高施工效率、降低施工成本,并提高施工质量和安全性。
在实际施工中,我们可以根据具体的工程要求和实际情况,灵活运用逆作法施工技术,以提高施工效果。
逆作法施工技术一、概况(应用部位及工程量)逆作法是建筑基坑支护的一种施工技术,它通过合理利用建(构)筑物地下结构自身的抗力,达到支护基坑的目的。
逆作法的施工原理是:先沿建筑物地下室周边施工地下连续墙或桩等其他围护结构,同时在建筑物内部的相关位置打下或浇筑中间支撑桩和柱,作为施工期间到底板封底之前承受上部结构自重和施工荷载的支撑。
然后施工地面一层的梁板楼面结构,作为地下连续墙刚度很大的顶部支撑。
随后逐层向下开挖土方和浇筑各层地下结构,直至底板封底。
与此同时,由于地面一层的楼面结构已完成,为上部结构施工创造了条件,也可以同时向上逐层进行地上结构的施工。
此技术应用部位:东扩配套地下室,共3层,面积为7418.03㎡。
二、施工方法及创新点1、配套地下室土方开挖方法及排水本工程场地标高-0.55m,基坑周长约202.6m,基坑面积约2526.36㎡,基坑开挖深度为15.1m,土方量约为38148.036立方。
土方开挖遵循“竖向分层,水平分区”的原则。
结合开挖区域的工程地质、施工场地情况,综合考虑施工总体安排、工期要求等各种因素,确定基坑主要采用机械开挖,人工配合,施工中配备充足的施工机械设备和劳动力,确保工期目标的实现。
开挖过程中认真监测基坑变形,确保施工安全。
地面至地下一层梁板顶板底面的土方采用正作法常规的明挖方法,挖掘机由西往东分层开挖。
地下负一层顶板底面至地下室底板土方采用逆作法的暗挖方法,在地下室各楼板位置留置四个取土口,在地下室负一层顶板每个出土口配置一台长臂挖掘机,直接从出土口挖土装车,并在基坑内配置小挖掘机,将基坑内土方挖至出土口位置,便于长臂挖掘机进行取土装车外运。
基坑在已施工的挡土桩间有高压旋喷水泥浆止水帷幕,在基坑深度范围内除砂层为透水层外,其余土层均为弱透水层。
从主楼基坑挖土过程中,在止水帷幕无渗漏的情况下,坑内的水比较少,在挖土的过程中,在基坑外围设集水井和排水沟。
利用水泵将地下水排入场地内的排水沟,流入沉淀池,经沉淀后排入市政下水道。
建筑施工中的逆作法施工技术在建筑施工中,逆作法施工技术是一种常用的方法,它通常指的是在施工过程中采取逆向的操作来完成特定的施工任务。
逆作法施工技术具有简化施工流程、缩短工期、提高效率等优点,因此在现代建筑施工中得到了广泛的应用。
逆作法施工技术的本质是通过重新思考施工过程的逻辑和操作顺序,将原本的操作顺序和步骤进行颠倒或调整,从而达到更高效的施工效果。
逆作法施工技术的关键在于对施工过程进行科学的分析和规划,确保每个环节的完成时间和质量,以达到最佳的施工效果。
以下是几种常见的逆作法施工技术:1. 逆向拆除:传统的拆除工作通常是按照建筑物结构的层次逐层拆除,而逆向拆除则是从顶层开始进行拆除。
逆向拆除可以减少建筑物各层之间的影响,提高拆除效率,同时减少对周围环境的影响。
2. 逆向施工:逆向施工是指在建筑施工过程中,将原本在后期施工的环节提前进行,以提高工期的紧凑性。
可以在地下室施工之前就进行装修工程的设计和施工,从而在地下室建设完成后能够快速进行装修工作。
3. 逆向浇筑:逆向浇筑是指在施工中对于混凝土的浇筑顺序进行调整,先浇筑高层建筑的楼板,再进行低层建筑的楼板浇筑。
逆向浇筑可以减少工期,提高施工效率,同时也减少对周围环境的影响。
4. 逆向安装:逆向安装是指将原本在后期安装的设备或构件提前安装,以减少施工过程中的干扰和影响。
在墙体建设之前就提前安装好水暖、电气等管线设备,从而在墙体建设完成后能够快速进行管道的连接和设备的调试。
逆作法施工技术虽然可以提高施工效率和缩短工期,但也需要在施工前进行全面的分析和规划,确保施工的安全和质量。
逆作法施工技术还需要与相关施工单位密切合作,确保施工过程的协调和顺利进行。
逆作法施工技术的应用需要结合具体的施工环境和任务特点进行综合考虑,以求取最佳的施工效果。
逆作法施工方案一、背景介绍逆作法施工是一种在施工过程中,通过反向施工的方式来解决特定问题的方法。
逆作法施工方案通常适合于需要对已建设施进行改造、维修或者拆除的情况。
本文将详细介绍逆作法施工方案的步骤和注意事项。
二、逆作法施工方案步骤1. 方案制定在制定逆作法施工方案之前,需要对施工目标进行明确和详细的定义。
根据目标的不同,制定相应的施工方案。
方案中应包括施工的时间安排、施工的具体步骤、所需的材料和设备等。
2. 施工准备在施工前,需要进行充分的准备工作。
包括但不限于:确定施工区域的范围、进行现场勘察和测量、制定施工计划、采购所需的材料和设备、组织施工人员等。
3. 施工过程逆作法施工的过程是按照与正常施工相反的步骤进行的。
根据具体情况,可能需要进行以下步骤:- 拆除或者挪移原有结构:根据施工方案,对原有结构进行拆除或者挪移。
确保在拆除或者挪移过程中不会对其他结构造成伤害。
- 安装新结构:根据施工方案,安装新的结构。
确保安装过程中结构的稳定性和安全性。
- 进行必要的维修和调整:根据施工方案,对需要维修或者调整的部份进行相应的操作。
确保维修和调整的质量和效果。
4. 完工验收施工完成后,需要进行完工验收。
验收的内容包括但不限于:对施工质量进行检查、对施工过程中的安全措施进行评估、对施工结果进行评价等。
确保施工达到预期的效果和要求。
三、注意事项1. 安全第一:在逆作法施工过程中,必须始终将安全放在首位。
采取必要的安全措施,确保施工过程中的人员和设备的安全。
2. 严格按照方案操作:逆作法施工需要严格按照制定的方案进行操作,确保施工的质量和效果。
不得擅自更改方案或者忽略其中的步骤。
3. 现场管理:对施工现场进行有效的管理,包括但不限于:施工区域的划定、施工人员的分工和协调、材料和设备的管理等。
4. 施工记录和报告:在施工过程中,及时记录施工的发展和问题,并及时向相关人员进行报告。
确保施工过程的透明和可追溯性。
5. 环境保护:在施工过程中,应采取必要的措施保护环境,避免对周围环境造成污染或者破坏。
建筑施工中的逆作法施工技术逆作法施工技术,又称为倒序施工技术,是一种在建筑施工中采用不同于传统施工流程的工序安排方法。
传统的施工工序通常是按照从基础到顶层、从内部到外部的顺序依次进行,而逆作法施工技术则是以与传统相反的顺序进行施工。
逆作法施工技术的应用可以有效地避免传统施工中的一些问题,并提高施工效率和质量。
逆作法施工技术的主要目的是在建筑施工过程中尽可能早地完成一些重要工序,以减少对其他工序的影响,加快施工进度。
在逆作法施工中,施工顺序被重新安排,先进行的工序往往是传统施工中较晚进行的工序。
以下是几种常见的逆作法施工技术。
逆序施工地下部分。
传统施工中,地下结构通常是开始施工的第一步。
但是在逆作法施工技术中,地下结构可以作为最后施工的一部分。
这样做的好处是可以避免地下施工对地上工程的干扰,并减少对地下结构的施工时间。
在高层建筑项目中,可以先施工地上结构,然后再进行地下车库的施工。
第二,逆序施工外立面。
传统施工中,外立面施工通常是在建筑结构完成后的最后一步。
但采用逆作法施工技术后,可以将外立面的施工提前进行,以减少对内部工序的影响。
逆序施工外立面可以使外观装饰材料等早些安装完毕,从而可以更早地完工,节省施工时间。
第四,逆序施工机电工程。
传统施工中,机电工程是在建筑主体结构完成后的一项工序。
但是在逆作法施工技术中,可以将机电工程安装提前进行。
这样可以减少安装过程对其他工序的干扰,并提前完成机电系统的调试和运行。
通过使用逆作法施工技术,可以减少传统施工中工序间的相互阻碍和依赖关系,提高施工效率和质量。
逆作法施工也存在一些挑战,需要施工方具备较高的组织和协调能力,并对施工过程进行详细的计划和调整。
逆作法施工也可能增加一些风险因素,施工方需要谨慎评估和控制。
逆作法施工技术1概述1.1定义“逆作法”(Reversed Construction Method)是地下空间开发的一项新施工技术。
传统意义上的“逆作法”是以地下结构本身作为挡墙同时又作为水平支撑,自±0.00地面向下作业分层开挖和构筑地下结构,又同时自地面向上作业修筑地上结构的一种施工方法。
向下和向上相“逆”进行,故称“逆作法”。
实践证明,逆作法是施工高层建筑多层地下室(或其他地下多层结构)的一种有效方法,国内外已经得到普遍推广。
我国建设部也将“逆作法”列为建筑业10项新技术内容之一。
注:“顺作法”:为了对比,我们把常规的施工程序,即:先挖基坑(或基槽)→基础(或底板、承台)→由下向上施工地下室结构(柱、梁、板)→由地面向上施工地上结构→封顶称为“顺作法”。
1.2 逆作法的基本原理以高层建筑为例。
逆作法的工艺原理是:先施工地下室的外墙(地下连续墙)或打下基坑的围护结构(灌注桩、止水帷幕),同时在基坑内部按设计位置打设支承桩和支承柱,作为整个建筑物施工期间在底板封底之前承受所有竖向荷载(结构自重加施工荷载)的支柱。
然后施工地面(±0.00)一层的水平结构(梁板楼面),与外墙或围护墙连接,形成刚度很大的顶板支撑。
过后,自地面顶板逐层向下开挖土方和浇筑各层地下室结构,直到底板完成浇筑。
与此同时,由地面向上逐层进行地上结构施工。
如此地面上、下同时进行施工作业,直到工程结束,这就是典型的逆作法基本原理。
1.3 逆作法的分类1.3.1逆作法施工,是以地面(±0.00)一层结构先行浇筑并封闭起来为基础的。
随着工程实践,逆作法也日益发展和丰富。
目前可以概括为“全逆作法”、“半逆作法”和“部分逆作法”等几种类型。
1.3.2全逆作法是以“全”字为特点。
即:先将地面(±0.00)结构完成,形成全封闭。
然后由地面向下逐层施工、同时又由地面向上逐层进行施工的一种方法。
例如:由北京市地基基础工程公司施工的王府井大厦[16],南侧紧贴北京王府井百货大楼,两楼基础间距只有8.5m;北侧距穆斯林大厦也只有50cm左右。
第1篇一、前言逆作法施工是一种在地下空间开挖过程中,采用从上往下逐层开挖的方式,逐步形成地下空间的方法。
逆作法施工具有施工速度快、安全可靠、环境影响小等优点,广泛应用于地铁、隧道、地下停车场、地下商业街等地下空间工程中。
为确保逆作法施工的顺利进行,本文将详细阐述逆作法测量施工方案。
二、逆作法测量施工概述逆作法测量施工是指在逆作法施工过程中,对地下空间进行精确测量,以确保施工质量和安全。
测量工作主要包括:地形测量、基坑开挖测量、主体结构测量、地下管线测量等。
三、逆作法测量施工方案1. 施工准备(1)组建测量团队:成立专门的测量团队,负责逆作法施工过程中的测量工作。
(2)测量仪器设备:配备全站仪、水准仪、GPS接收机、激光测距仪等测量仪器设备。
(3)测量基准点:根据工程实际情况,确定测量基准点,如地面控制点、地下控制点等。
2. 施工过程测量(1)地形测量:在逆作法施工前,对施工现场进行地形测量,获取地形高程、地形坡度等数据。
(2)基坑开挖测量:在基坑开挖过程中,对基坑的深度、宽度、边坡坡度等进行测量,确保开挖精度。
(3)主体结构测量:在主体结构施工过程中,对主体结构的尺寸、位置、垂直度等进行测量,确保结构质量。
(4)地下管线测量:在逆作法施工过程中,对地下管线进行测量,确保管线安全。
3. 测量数据处理与成果整理(1)测量数据处理:对测量数据进行整理、校核、计算,确保数据的准确性。
(2)测量成果整理:将测量成果整理成测量报告、测量图等,为施工提供依据。
4. 施工过程监控(1)定期检查:定期对施工现场进行测量,确保施工精度。
(2)问题处理:发现测量问题时,及时分析原因,采取措施进行处理。
(3)验收:在逆作法施工完成后,对测量成果进行验收,确保工程质量。
四、逆作法测量施工注意事项1. 测量基准点应选在稳定、可靠的地点,确保测量精度。
2. 测量仪器设备应定期校准,确保测量数据的准确性。
3. 测量人员应具备一定的专业知识和实践经验,确保测量工作顺利进行。
逆作法施工技术引言逆作法施工技术(Reverse construction method),也被称为逆向建造技术,是一种在建筑施工过程中的非传统方法。
传统的建筑施工通常是从地基开始,逐步向上构建建筑物的各个部分。
而逆作法施工技术则是从建筑物的顶部向下逆序施工,先完成最上层的工程,然后再逐层往下进行。
逆作法施工技术在一些特定的项目中能够提供一些优势和灵活性,因此在这些项目中被广泛应用。
逆作法施工技术的应用领域逆作法施工技术在以下几个领域中有着广泛的应用:1. 高层建筑在高层建筑的施工过程中,逆作法施工技术可以提供更高效的施工方式。
传统的顺序施工方法需要逐层往上搭建脚手架和升降设备,这会消耗大量资源和时间。
而逆作法施工技术则可以节省这部分时间和资源,提高施工的效率。
此外,由于高层建筑通常具有比较独特的结构,逆作法施工技术可以更好地适应这种结构,提供更灵活的施工方案。
2. 地下工程逆作法施工技术在地下工程中也有着广泛的应用。
地下工程通常需要考虑地下水位、地下管线等因素,传统的顺序施工往往会受到这些因素的限制。
而逆作法施工技术可以先进行地下部分的施工,再进行地上部分的施工,从而避免被地下因素所限制。
这种方法通常可以在地下部分完成后,再将地上部分用道路覆盖并继续正常的施工流程。
3. 修复和加固工程逆作法施工技术在修复和加固工程中也有着独特的优势。
在一些老旧建筑的修复工程中,传统的顺序施工往往需要大量的拆除和重建工作。
而逆作法施工技术可以通过从顶部开始,逐层向下进行加固和修复,减少对原有结构的破坏。
这种方法可以在保证修复和加固质量的同时,减少对建筑物使用者的影响,提高工程的整体效益。
逆作法施工技术的优点逆作法施工技术相比传统的顺序施工方法,具有以下几个优点:1. 节省时间和资源逆作法施工技术可以将一些独立的工作同时进行,从而缩短整个施工周期。
比如在高层建筑的施工中,传统的顺序施工需要逐层往上搭建脚手架和升降设备,而逆作法施工技术可以同时进行多层的施工,提高工作效率,节省时间和资源。
逆作法施工简介逆作法是高层建筑最先进的施工技术。
一、原理地下连续墙或其他支撑结构应沿着或围绕建筑物地下室轴线建造,在施工过程中底板封闭前,应在建筑物内的相关位置浇筑或打入中间支撑桩和柱,作为支撑,以承受上部结构的自重和施工荷载。
然后在地面上施工一层梁板楼盖结构,作为地下连续墙大刚度的支撑,然后逐层挖土,浇筑每层地下结构,直至底板封闭。
同时,由于地上一层的楼层结构已经完成,为上部结构的施工创造了条件,地上结构的施工可以分层同时进行。
这样,地上和地下施工应同时进行,直到项目结束。
二、分类反演方法可分为全反演法、半反演法、部分反演法和分层反演法。
三、工艺特点(1)可以使建筑物上部结构的施工和地下基础结构的施工并行和三维操作。
当建筑物较大且有多个楼层时,可以节省约1/3的工作时间。
(2)受力良好合理,支护结构变形小,对相邻建筑物影响小。
(3)施工受风雨影响较小,土方开挖较少或基本不占总工期。
(4)最大限度地利用地下空间,扩大地下室的建筑面积。
(5)一层结构平面可作为工作平台使用,无需额外开挖工作平台和内部支撑,大大减少了支撑、工作平台等大型临时设施,降低了施工成本。
(6)由于错开的开挖和施工,反结构的自荷载直接由柱承载并传递到基础,减少了基坑开挖过程中卸载对承重层的影响,减少了基坑内的回弹。
(7)自上而下法的缺点:例如,自上而下法的支撑位置受地下室楼层高度的限制,高度无法调整。
对于楼层高度较大的地下室,有时需要设置另一个临时水平支撑或增加挡土墙的截面和钢筋。
基坑开挖是在顶板封闭状态下进行的,基坑内还分布有一定数量的中间支护柱和降水井点管。
目前,仍缺乏小型、灵活、高效的小型挖掘机械,加大了挖掘难度。
但这些技术问题相信很快就会得到解决。
四、推广应用逆作法逆作法的推广应用,可以提高地下工程的安全性,大大节约工程造价,缩短工期,防止周围地基下沉。
深基坑支护技术具有广阔的发展前景和推广价值。
逆作法在辽宁、上海、广州等地区高层建筑深基坑施工中得到了广泛的应用。
建筑施工中的逆作法施工技术逆作法施工技术是指在建筑施工中采取与传统作法相反的一种施工方法。
这种逆向思维的施工技术通常用于解决一些常规方法无法解决或效果不佳的问题,以提高施工效率和质量。
以下将介绍几种常见的逆作法施工技术。
1.逆向浇注混凝土:传统浇筑混凝土时,通常是自上而下进行,即先浇筑上层,再进行下层的施工。
在某些情况下,逆向浇注混凝土可能会更有效。
逆向浇注混凝土是指先从底部或中间位置开始浇筑混凝土,然后再向上进行施工。
这种方法可以更好地控制混凝土的流动性和浇筑压力,提高混凝土的质量和强度。
2.逆向拆除结构:在拆除建筑物或结构时,传统的做法通常是从上往下进行,先拆除上层,再拆除下层。
有时在特定情况下,逆向拆除结构可能更为有效。
逆向拆除结构是指先从下层或中间位置开始拆除,然后再向上进行拆除。
这种方法可以减少结构的振动和冲击,降低对周围环境的影响,同时提高安全性和拆除效率。
3.逆向吊装重物:在从地面上吊装重物时,通常是先将物体提起,再进行悬挂和固定。
在某些情况下,逆向吊装重物可能更为安全和有效。
逆向吊装重物是指先将物体悬挂和固定,然后再将其提起。
这种方法可以减少物体下落的风险,提高悬挂和固定的稳定性,确保施工人员的安全。
4.逆向装配构件:在安装建筑构件时,通常是先将构件部分或全部装配完成,再进行安装。
在某些情况下,逆向装配构件可能更为便捷和高效。
逆向装配构件是指先将构件部分或全部安装,然后再进行装配。
这种方法可以减少构件的重量和体积,减轻装配时的负担,提高装配的精度和速度。
5.逆向施工次序:在建筑施工过程中,通常是按照从基础到顶部的顺序进行,即先施工地基,再进行上部结构的施工。
在某些情况下,逆向施工次序可能更为方便和合理。
逆向施工次序是指先施工上部结构,再进行地基的施工。
这种方法可以减少对地表的影响,提高施工的灵活性和效率,特别适用于有限空间或特殊条件下的施工。
逆作法施工技术是一种有针对性的施工方法,它强调根据具体情况选择不同的施工策略,以达到更好的施工效果和质量。
逆作法施工技术逆作法施工技术是一种在建筑工程中常用的方法,它主要是指在施工过程中,先行进行下部结构的施工,然后再进行上部结构的施工。
这种方法有很多优点,比如可以节约时间和成本,提高效率和安全性等。
下面将详细介绍逆作法施工技术。
一、逆作法施工技术的定义和原理逆作法施工技术是指在建筑物的施工过程中,先行进行下部结构的施工,然后再进行上部结构的施工。
这种方法主要是为了提高效率和安全性。
原理:在传统的建筑施工中,通常是先建造上部结构,然后再进行下部结构的建造。
但是这种方法存在很多问题,比如需要大量的人力、物力和时间等资源,并且会给现场带来很多安全隐患。
而采用逆作法施工技术,则可以避免这些问题,并且可以节约时间和成本。
二、逆作法施工技术的步骤1. 确定基础位置和大小:首先需要确定基础位置和大小,并且按照设计要求进行标准设置。
2. 建立围护结构:在基础设置好之后,需要建立围护结构来保证基础的完整性和稳定性。
围护结构可以采用钢模板、木模板或者砖墙等材料。
3. 浇筑混凝土:在围护结构建立好之后,需要进行混凝土的浇筑。
为了保证混凝土的质量和强度,需要按照设计要求进行施工,并且进行充分的振捣和养护。
4. 安装预制构件:在下部结构完成之后,可以安装预制构件,比如梁、柱等。
这些预制构件可以提高施工效率,并且可以保证施工质量。
5. 进行上部结构施工:在下部结构完成并且预制构件安装好之后,就可以开始进行上部结构的施工了。
这时候可以采用传统的建筑方法进行施工。
三、逆作法施工技术的优点1. 节约时间和成本:采用逆作法施工技术可以节约时间和成本,因为先行进行下部结构的施工可以避免上部结构对现场造成的影响,并且可以提高效率。
2. 提高效率和安全性:逆作法施工技术可以提高施工效率和安全性,因为可以避免上部结构对现场造成的影响,并且可以减少现场人员和设备的使用。
3. 保证质量和强度:逆作法施工技术可以保证施工质量和强度,因为先行进行下部结构的施工可以保证基础的稳定性和完整性,并且可以提高预制构件的精度和质量。
逆作法施工方案一、背景介绍逆作法施工是一种在建筑工程中常见的施工方法,它通常用于解决某些特殊情况下的施工难题。
逆作法施工是指在施工过程中,采用与传统施工相反的顺序或方式进行施工。
本文将详细介绍逆作法施工的定义、适用场景、施工流程和注意事项。
二、逆作法施工定义逆作法施工是指在建筑工程中,按照与传统施工相反的顺序或方式进行施工的一种方法。
传统施工通常是按照从基础到上部结构的顺序进行,而逆作法施工则是从上部结构到基础的顺序进行。
逆作法施工可以解决一些特殊情况下的施工难题,提高施工效率和质量。
三、适用场景逆作法施工适用于以下场景:1. 施工空间有限:当施工现场空间有限,无法按照传统施工的顺序进行时,可以采用逆作法施工。
2. 施工时间紧迫:当施工时间紧迫,需要尽快完成工程时,逆作法施工可以缩短工期。
3. 施工难度大:当施工难度较大,传统施工方式无法解决问题时,可以考虑采用逆作法施工。
四、施工流程逆作法施工的具体流程如下:1. 确定施工目标:明确施工的目标和要求,确保施工过程中能够达到预期效果。
2. 制定施工计划:根据施工目标,制定详细的施工计划,包括施工顺序、施工方法等。
3. 准备施工材料和设备:根据施工计划,准备所需的施工材料和设备,确保施工过程顺利进行。
4. 施工准备工作:进行施工现场的准备工作,包括搭建施工平台、清理施工区域等。
5. 逆向施工:按照逆作法施工的顺序进行施工,先进行上部结构的施工,再进行下部结构的施工。
6. 完成施工:根据施工计划,逐步完成施工任务,确保施工质量和安全。
7. 清理施工现场:施工完成后,进行施工现场的清理工作,保持施工现场的整洁。
五、注意事项在进行逆作法施工时,需要注意以下事项:1. 安全第一:施工过程中要始终将安全放在首位,采取必要的安全措施,确保施工人员的安全。
2. 施工计划合理:制定施工计划时要考虑施工顺序、施工方法等因素,确保施工过程的合理性。
3. 施工材料选择:选择适合逆作法施工的材料,确保施工质量和安全。
逆作法施工方案一、背景介绍逆作法施工是一种常用的施工方法,适合于需要在有限空间内进行作业的情况。
本文将详细介绍逆作法施工方案的制定、实施和安全措施。
二、方案制定1. 工程概述在本次施工中,我们将对某建造物的外墙进行修复和加固工作。
由于周围环境狭窄,传统的施工方法难以实施,因此采用逆作法施工方法。
2. 施工流程(1)准备工作:检查施工现场,确保周围环境安全,并设置必要的警示标志。
(2)材料准备:准备所需的修复材料、工具和设备。
(3)搭建脚手架:根据实际情况搭建脚手架,确保其稳固可靠。
(4)逆作法施工:从建造物的顶部开始,逐层进行修复和加固工作,确保每一层的施工质量。
(5)清理工作:施工完成后,清理施工现场,确保周围环境整洁。
三、施工实施1. 安全措施(1)施工人员必须佩戴安全帽、防滑鞋等个人防护装备。
(2)施工现场周围设置警示标志,防止他人误入施工区域。
(3)施工人员必须经过相关培训和持证上岗,熟悉逆作法施工的操作规程。
(4)施工人员需定期进行身体健康检查,确保施工过程中身体状况良好。
2. 质量控制(1)严格按照设计图纸和施工规范进行施工,确保修复和加固工作符合要求。
(2)对每一层的施工进行记录和检查,及时发现并纠正施工中的问题。
(3)使用合格的修复材料,确保其质量符合标准。
(4)施工过程中进行必要的检测和试验,确保施工质量达到预期目标。
四、安全风险评估1. 高空作业风险由于逆作法施工需要在高处进行作业,存在坠落风险。
因此,必须采取以下措施降低风险:(1)搭建稳固的脚手架,确保施工人员的安全。
(2)施工人员必须佩戴安全带,并正确使用其它安全设备。
(3)定期检查脚手架的稳定性,确保其安全可靠。
2. 施工材料风险使用不合格的修复材料可能会导致施工质量不达标,甚至引起安全事故。
因此,必须采取以下措施降低风险:(1)严格按照标准采购修复材料,确保其质量符合要求。
(2)对修复材料进行检测和试验,确保其性能和可靠性。
逆作法施工方案一、背景介绍逆作法施工是一种常用于建造施工中的施工方法,它与传统的顺作法施工相反,是先进行后续工序,再进行前序工序的施工方式。
逆作法施工可以提高施工效率,减少施工时间,降低施工成本,因此在不少工程项目中得到广泛应用。
二、施工原理逆作法施工的核心原理是通过提前进行后续工序,以减少前序工序的施工时间。
具体来说,逆作法施工分为以下几个步骤:1. 制定施工计划:根据工程的特点和要求,制定逆作法施工的详细计划,明确各个工序的时间节点和关键路径。
2. 后续工序优先施工:根据施工计划,先进行后续工序的施工,例如先进行室内装饰、设备安装等工作。
3. 前序工序延后施工:在后续工序施工的同时,延后进行前序工序的施工,例如先进行外墙施工、结构施工等工作。
4. 前序工序与后续工序的衔接:在后续工序施工完成后,再进行前序工序的施工,确保先后工序之间的衔接无缝。
三、逆作法施工的优势1. 提高施工效率:逆作法施工可以减少前序工序的施工时间,从而缩短整个工程的施工周期,提高施工效率。
2. 减少施工成本:由于逆作法施工可以缩短施工时间,减少人力物力资源的浪费,从而降低施工成本。
3. 降低施工风险:逆作法施工可以提前进行后续工序的施工,有利于及时发现和解决施工中的问题,减少施工风险。
4. 提高工程质量:逆作法施工可以提前进行后续工序的施工,有利于工程质量的监控和控制,确保施工质量达标。
四、逆作法施工的应用案例1. 建造工程:逆作法施工在大型建造工程中得到广泛应用,例如在高层建造的施工中,可以先进行室内装饰和设备安装等后续工序的施工,再进行外墙和结构等前序工序的施工。
2. 道路工程:逆作法施工在道路施工中也有应用,例如在道路拓宽工程中,可以先进行既有道路的改造和排水系统的建设等后续工序的施工,再进行新道路的铺设等前序工序的施工。
3. 桥梁工程:逆作法施工在桥梁施工中也有应用,例如在桥梁的梁面铺设中,可以先进行梁面的施工,再进行桥墩和桥面的建设等前序工序的施工。
逆作法施工方案一、背景介绍逆作法施工是指在建造施工中,先拆除原有的建造构件,再按照像反的顺序进行重新搭建的一种施工方法。
逆作法施工常用于需要对原有建造进行改造、扩建或者修复的工程项目中,可以最大程度地减少对现有结构的影响,并提高施工效率。
本文将针对某个具体的工程项目,编写逆作法施工方案。
二、施工目标本次施工的目标是对某栋办公楼进行扩建,增加两层楼高度,并在原有结构上进行改造,以满足公司业务发展的需求。
逆作法施工将在保证原有建造结构安全的前提下,实现扩建和改造的目标。
三、施工步骤1. 施工准备阶段a. 确定施工计划:根据设计图纸和项目需求,制定详细的施工计划,包括工期、工序安排等。
b. 资源准备:准备所需的人力、材料、机械设备等资源,并进行调配和安排。
c. 安全措施:制定安全施工方案,确保施工过程中的安全。
2. 拆除原有构件a. 拆除顶部屋面结构:使用起重机和拆除工具,逐层拆除原有的屋面结构。
b. 拆除外墙结构:采用逆向顺序,逐层拆除原有的外墙结构。
c. 拆除内部隔墙和地板:按照逆向顺序,逐层拆除内部的隔墙和地板。
3. 改造和扩建a. 结构加固:根据设计要求,在原有结构上进行加固处理,以满足扩建后的楼层载荷要求。
b. 新增楼层搭建:按照逆向顺序,逐层搭建新的楼层结构,并进行连接和固定。
c. 室内装修:根据设计要求,对新增楼层进行室内装修,包括墙面、地板、天花板等。
4. 完工和验收a. 完工验收:在施工完成后,进行工程的验收和检查,确保施工质量符合设计要求和相关标准。
b. 清理和整理:清理施工现场,将废弃物料进行分类处理和清运。
四、施工注意事项1. 安全第一:施工过程中,严格遵守相关安全操作规范,确保施工人员的安全。
2. 施工质量:按照设计要求和相关标准进行施工,确保施工质量合格。
3. 环境保护:施工过程中,合理使用资源,减少对环境的影响,并对废弃物进行妥善处理。
4. 协调配合:与相关部门和业主进行密切沟通,确保施工进度和质量的控制。
基坑顺作法、逆作法对比
1 概述
现今基坑的规模越来越大,面积在10000~50000m2的基坑越来越多;基坑的开挖深度可达到20~30m:基坑场地紧凑,有些地方紧贴红线。
城市中的基坑工程呈现出“大、深、紧"的特点,基坑的规模越来越大;基坑的开挖深度越来越深;基坑场地更紧凑;基坑周边环境更复杂敏感,临近大量市政管线、建筑与地铁构筑物。
基坑支护结构除满足自身强度要求外,为了保证周边建构筑物、管线、地铁的正常使用,基坑工程的设计及施工主要以变形控制为主。
在全国范围,随着城市进程的加快,各大城市高层建筑发展迅速,由上海、北京、广州、深圳、天津等地开始,采用逆作法或部分逆作法的基坑支护设计和施工方法将成为建设高层建筑地下室和其他地下结构的未来主要发展及推广的趋势。
2 顺做法施工工艺简介
深基坑支护结构通常由围护墙、止水帷幕、水平内支撑系统(或拉锚系统)以及支撑的竖向支承系统所组成的板式支护结构体系。
顺做法是指先施工周边围护结构,然后由上而下分层开挖,并逐道架设水平支撑(或打设拉锚系统),开挖至坑底后,由下而上依次施工基础底板与地下结构梁板,并按一定的顺序拆除水平支撑系统,直至完成地下结构施工。
对于浅基坑工程,可采用周边放坡或设置土钉墙、重力坝等无内支撑基坑支护结构,开挖至坑底;然后浇筑基础结构,再由下而上逐层施工各层地下结构梁板。
顺作法是基坑工程的传统施工方法,施工工艺成熟,围护结构体系与主体结构相对独立,设计、施工比较便捷。
由于是传统工艺,对施工单位的管理和技术水平的要求相对较低,施工单位的选择面广。
另外顺作法方案中,基坑支护结构的设计与主体设计关联性较低,受主体设计进度的制约小,基坑工程有条件尽早开工。
顺作法施工流程示意图
3 逆作法施工工艺简介
相对于顺做法,逆作法则是每开挖一定深度的土体后,即支设模板浇筑永久的结构梁板,用以代替常规顺做法的临时支撑,以平衡作用在围护墙上的土压力。
因此当开挖结束时,地下结构即已施工完成。
这种地下结构的施工方式是自上而下浇筑称为逆作法。
逆作法施工,是将常规的地下结构施工方法(顺作法)的次序颠倒过来,待施工完基坑围护结构及将工程桩接升到地面的中间支撑柱后,直接施工地下结构的顶板或先开挖坑内土体至基坑一定深度再进行地下结构的顶板、中间柱的施工,然后再依次逐层向下进行地面以下的挖土和各层楼板的建造,直至底板施工。
在顶板施工完毕以后,在进行地下结构与安装施筑的同时,开展地面以上结构的施工。
按结构是否封闭分类可分为全逆作法、半逆作法以及部分逆作法。
全逆作法是指进行地下结构的施工,同时向上进行上部结构的施工。
半逆作法是指仅由上而下逐层进行地下结构施工,地上主体结构待地下主体结构完工后再进行施工的方法。
部分逆作法:指施工过程中部分采用逆作法,部分采用顺作法,顺逆结合可以使顺作法和逆作法发挥各自的优势。
主要形式有:主楼顺作,裙楼逆作(即“中顺边逆”);主楼顺作,裙房逆作。
“中顺边逆"半逆作法施工是利用基坑内四周暂时保留的局部土方对四周围护结构形成水平抵挡,抵消侧向土压力所产生的一部分位移。
在基坑中部按顺作法施工,基坑边四周结构用逆作法施工。
3.1 逆作法施工的优点
⑴楼板刚度大于常规顺作法的临时支撑,基坑开挖的安全度得到提高,且一般而言基坑的变形较小,因而对基坑周边的影响较小。
⑵逆作法施工最大的特点是可以地下、地上同时施工,充分利用空间,加快施工进度,缩短工程的总工期。
⑶地面楼板施工完成后,可为施工提供作业空间,因此可解决施工场地狭小的问题。
⑷充分利用了地下连续墙的挡土、防渗及承重功能,以及利用地下室结构作为临时支护结构,不必另作内支撑或锚杆拉结,经济性好,且有利于降低能耗、
节约资源。
⑸用逆作法施工钢筋混凝土底板时。
由于施工期间支撑点增多,跨度减少,从而使底板的隆起减少。
较易满足抗浮要求,因而使底板设计趋向合理.
⑹逆作法施工当能大量采用土模时,可节省模板,减少土方开挖量。
封闭式逆作法施工还具有施工安全、受外界气候条件影响小等优点。
3.2逆作法施工的缺点
⑴逆作法技术复杂,垂直构件续接处理困难,接头施工复杂。
⑵对施工技术要求高,例如对一柱一桩的定位和垂直度控制要求高,立柱之间及立柱及连续墙之间的差异沉降控制要求高。
⑶采用封闭式逆作法在地下施工时作业环境差,需加强通风、照明、通讯等施工措施以改善施工作业条件,加大地下通风与照明工程的费用投入,满足施工需要。
⑷由于逆作法是利用地下结构本身作为施工时的临时支护结构,因而对挖土方案要求更严格,特别是不能采用机械大面积挖土,从而使土方开挖及运输更困难。
⑸逆作法设计与主体结构设计的关联度大,受主体结构设计进度的制约。
⑹地下结构墙柱的逆作法施工质量要求较高,地下结构的混凝土搭接质量较难控制,如措施不力,易出现裂缝。
⑺与传统大开挖施工相比,逆作法施工过程中必须要随时观测地下中间支承桩及地下连续墙的沉降量。
逆作法施工流程示意图
4 顺逆结合施工工艺简介
对于某些条件复杂或具有特别技术经济性要求的基坑工程,采用单纯的顺作法或逆作法都难以同时满足经济、技术、工期及环境保护等多方面的要求。
在工程实践中,为解决相关问题,已有较丰富的采用顺逆结合方法的成功实施经验,通过充分发挥顺作法与逆作法的优势,取长补短,从而实现工程的建设目标。
在工程应用中,比较有代表性和最为成熟的顺逆结合组合总体方案有以下几种主要型式:(1)塔楼先顺作、裙楼后逆作;(2)裙楼先逆作、塔楼后顺作;(3)中心顺作周边逆作。
“塔楼先顺作、裙楼后逆作”可先采用顺作法施工塔楼地下室,而裙楼暂时作为施工场地,待塔楼进入上部结构施工的某一阶段,再逆作施工裙楼地下室,根据具体情况更加合理地安排施工顺序。
地下结构塔楼顺作、裙楼逆作方案在超高层建筑深基坑工程中有其特有的优点:
(1)分区先后施工一方面解决了施工场地狭小、操作困难的问题;另一方面塔楼顺作区域基坑面积相对较小、基坑工程不受大面积裙楼区域基坑开挖的限制,可加快塔楼的施工进度、缩短总工期、并减少工程的前期投资额;
(2)周边裙楼地下室逆作施工阶段采用结构梁板作为水平支撑,抗侧刚度大,能够有效地控制基坑的变形,减小对周边环境的影响,因而裙楼逆作更适用于裙楼邻近保护要求较高的保护建筑。
同时,裙楼区域节省了常规顺作法的支撑施工和拆除工作量,经济性也较好。
“裙楼先逆作、塔楼后顺作”的设计思路:塔楼所处区域设置大空间出土口,首先采用逆作法施工裙楼部分地下(并可同时施工其地上)结构,待裙楼地下结构施工完成后,再顺作施工塔楼区地下结构。
该方案具有以下特点:
(1)裙楼区域有条件在地下结构首层结构梁板施工完成后,有条件立即向上施工,大大缩短裙楼上部结构的工期;
(2)塔楼区域设置的大空间开口出土效率高,可加快裙楼逆作施工速度;
(3)裙楼区域结构梁板代支撑,围护支撑刚度大,对环境变形的控制有利;
(4)在逆作阶段塔楼区域的大空间开口可以明显地改善地下作业的通风和采光条件;
(5)由于塔楼区域需要在裙楼区域逆作完成后再施工,一般将会增加塔楼区域的工期与工程总工期。
“中心顺作周边逆作”方案主要针对基坑面积超大的特点,在基坑周边首先施工一圈具有一定水平刚度的环状结构梁板(以下简称环板),然后在基坑周边被动区留土,并采用多级放坡使中心区域开挖至基底,在中心区域结构向上顺作施工并与周边结构环板贯通后,再逐层挖土和逆作施工周边留土放坡区域。
中心顺作周边环板逆作型式具有以下几个显著优势:
(1)将整个基坑分为中心顺作区和周边逆作区两部分,整体采用结构梁板作为水平支撑,节省了大量临时支撑工程量。
同时由于中部采用敞开式施工,出土速度较快,大大加快了整体施工进度;
(2)在基坑周边首先施工一圈具有一定水平刚度的结构环板,中心岛施工过程中利用被动区多级放坡留土和结构环板约束围护体位移,从而达到控制基坑变形,保护环境的目的。
(3)由于仅周边采用逆作法施工,可仅对首层边跨结构梁板和一柱一桩进行加固,作为施工行车通道,并利用周边围护体作为施工行车通道的竖向支承构件,减少了常规逆作法中施工行车通道区域结构梁板和支承立柱和立柱桩的加固费用。
5 工程实例
【逆作法实例】上海世博500kV地下变电站工程
上海世博500kV地下变电站基坑围护结构位于上海市静安区成都北路、北京西路、山海关路和大田路围成的区域之中。
变电站为全地下四层筒型结构,地下建筑直径(外径)为130米,地下结构埋置深度约34米。
基坑围护采用“两墙合一”地下连续墙、墙厚1.2m,,深57.5m,采用逆作法施工技术。
500kV地下变电站效果图
500kV地下变电站现场施工图
【顺逆结合法实例1】上海中心大厦项目
上海中心大厦项目基坑位于上海浦东新区陆家嘴地区,拟建场地原为陆家嘴高尔夫球场,场地北侧为花园石桥路,与金茂大厦相邻,西侧为银城中路,南侧为陆家嘴环路,东侧为东泰路,与上海环球中心相邻。
本项目基坑开挖面积约34960平方米,塔楼区域开挖深度约31.10m,裙房区域开挖深度约26.30m。
为了保证塔楼基础及上部建筑的尽早施工和封顶,采用了塔楼顺作+裙房逆作方案作为本项目的围护总体方案。
首先明挖顺作施工塔楼区,基坑设计为外径123.4m(内径121m)的大直径无内支撑圆形基坑,围护结构采用地下连续墙,塔楼区圆形围护总周长约380m,裙楼区围护墙总周长约768m。
上海中心围护平面布置示意图
上海中心现场平面布置图。
