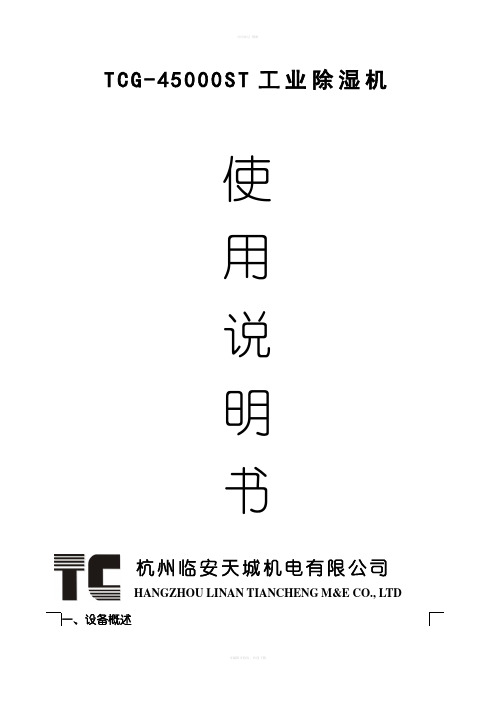

TC G-45000ST工业除湿机使用说明书杭州临安天城机电有限公司HANGZHOU LINAN TIANCHENG M&E CO., LTD 一、设备概述TCG-45000ST除湿机专为喷浆聚合尿素复合肥等装置除湿而设计，是目前最新型的冷却干燥设备。

该除湿机是采用冷冻除湿原理，对冷却空气进行除水降温的一种空气干燥冷却设备。

它是经实际运行改进后第四代产品，因采用先进技术和高质量的进口元件，具有性能可靠、运行平稳、噪音低、耗能少、安装不需要基础等优点，为喷浆聚合尿素复合肥装置除湿干燥的首选产品。

二、除湿机工作原理TCG系列冷冻除湿机是根据冷冻除湿原理，对空气进行除湿的设备。

它利用压缩制冷系统，对进入除湿机的空气进行强制冷却，使其中含有大量的水汽凝成液滴，经专用气液分离器分离后排出，其成品气露点可达5-10℃。

其工作过程：高温高湿的空气首先进入预冷器、用出口冷空气来冷却，使进气冷却到27℃左右，除去约20%左右的水分，被预冷后的湿空气再进入蒸发器进入强制冷却，使湿空气温度降至1-7℃左右，通过专用分离器除去约60%左右的水分，此时空气中的含水量已很少，约7g/m³左右。

除湿后的空气经热交换器和加热器升温后，温度约20℃左右，相对湿度≤55%，成为干燥成品气。

在极限工况下整个除湿过程可除去约80%左右的水分。

三、技术参数四、露点温度的自动调节说明由露点温度的高低自动控制压缩机的加、减载，使设备控制在最佳制冷量状态下。

○1温度设定范围：2~25℃○2温度偏差设定范围：1~3℃○3当露点温度到达设定温度的上偏差时，压缩机加载时间设定范围0.5~2秒，稳定时间设定范围10~90秒，若出风温度还在上偏差时，再次加载0.5~2秒，稳定10~90秒，依次累推直到露点温度回到偏差范围内为止。

○4当露点温度到达设定温度的下偏差时，压缩机减载0.5~2秒，稳定10~90秒，若出风温度还在下偏差时，再次减载0.2~2秒，稳定10~90秒, 依次累推直到露点温度回到偏差范围内为止。

智能除湿机使用说明书一、产品介绍智能除湿机是一款专为家庭和办公场所设计的除湿设备。

它可以帮助去除空气中的多余水分，减少潮湿和霉菌滋生，提高空气质量，保持室内干燥舒适。

二、使用方法1.放置位置：将除湿机放置在通风良好的地方，远离墙角和障碍物，确保空气流通畅通。

2.电源连接：将电源线插入除湿机的电源插座，并插入电源插座。

3.开关机：通过控制面板或遥控器将除湿机启动，设定合适的湿度值和运行模式。

4.湿度设定：根据实际需要，设置合适的湿度值，除湿机在运行过程中会根据该设定值进行调节。

5.运行模式：除湿机通常有自动、手动、定时等运行模式，根据实际需求选择合适的模式。

6.水箱处理：当水箱中的水满时，除湿机会自动停止运行，此时需要将水箱取出倒掉水后重新安装，确保顺利运行。

三、注意事项1.电源：请确保电源连接正确，避免电源线受损或接触不良。

2.清洁：定期清洁除湿机的进风口、出风口和滤网，以确保除湿效果和空气质量。

3.安全：避免将除湿机放置在易燃材料附近，防止发生火灾等意外。

4.维护：定期检查除湿机零件是否正常运转，出现异常情况及时联系售后人员进行维修。

5.环境：避免在高温、高湿度环境下使用除湿机，影响除湿效果和机器寿命。

四、常见问题解决1.除湿机不工作：检查电源是否接通，湿度设定是否合适，水箱是否满。

2.除湿效果差：检查是否漏风，滤网是否需要更换，清洁除湿机内部灰尘。

3.噪音过大：检查除湿机是否放置平稳，滚轴是否运转不畅，清洁滚轴和风扇。

以上是智能除湿机的使用说明书，希望能帮助您正确合理地使用除湿机，提高室内空气质量，创造一个干燥舒适的生活环境。

除湿机控制器功能说明书1 总技术要求采用单压缩机，风扇单、双档风速控制，采用毛细管节流。

具有各种保护及显示功能。

工作电压：单相交流220VAC/50Hz；输入功率（W）：视能力而定；除湿量：取决于系统；功能：除湿及除霜；保护功能：符合本控制方案的要求；安全要求：符合；EMC要求：符合及有关家电产品的IEC标准。

2 操作面板2．1 除湿机的操作面板由一个LCD液晶屏、指示灯（红/绿色）和五个按键组成（如下图）。

“调节”（ADJUSTMENT）（MENU）键，注：五个按键，从左到右分别为“电源“（POWER）键，“菜单”键，“开始/停止除湿”（START/STOP）键，“水泵开/关”（PURGING）键。

2．2 液晶屏显示内容，见下图。

3 操作3．1 参数设定内容，见下表。

参数代号意义单位分辨率默认值调整范围P0除霜间隔分钟１分钟20分钟20~60分钟P1进入除霜环温高点温度℃１℃10℃8~18℃℃１℃-2℃-6~0℃P2进入除霜蒸发器高点温度P3进入除霜环温低温度点℃１℃5℃2~10℃℃１℃-6℃-8~-2℃P4进入除霜蒸发器低温度点P5除霜时间分钟１分钟10分钟5~15分钟P6退出除霜蒸发器温度℃１℃7℃5~15℃3．2 参数设定3．2．1 在关机状态下，先按“除湿”键，再按“菜单”键持续5秒，背光屏亮，蜂鸣器短响，进入参数设定状态。

3．2．2 显示内容为“P0：20”；“20”处于闪烁状态，频率为１Hz。

“P0”为参数号，按“开始/停止除湿”键来实现从“P0~P6”的切换；“20”为对应参数值，按“菜单”键调整对应参数值。

3．2．3 完成参数设定后，按“电源”键，则熄灭背光屏、蜂鸣器短响、退出并保存参数值，返回关机状态。

进入设定后15秒之内没有按键，则自动保存参数值并退出，返回关机状态。

3．3 运行操作3．3．1 在关机状态下按“电源”键，进入待机状态。

3．3．2 在待机状态，默认显示“当前湿度（CURRENT）”工作环境的湿度值。

关于-适用于配电机房内空气除湿（工业型除湿机）配置选型说明书1、前言本设计方案是为了满足配电间的空气干燥的。

使用工业级高效除湿机机组，具体要点如下：2、配电房间常规环境说明：3、本案配电间已知条件：（1）体积：200m2*3.5m（层高）=700m3（2）环境温度：常温，150C-28℃（3）常规环境湿度：70—90%（梅雨季节湿度比较高）（4）密闭情况：良好，无开着的门窗（5）新风情况：无新风（6）抽风情况：无（7）发热设备：配电柜4、技术要求：相对湿度控制在70%以下（一般性防潮除湿）5、计算公式：除湿量 = 体积V（m3）╳湿差△d（kg/kg）/1000╳密度(㎏/ m3)╳1.1（安全系数）假设干空气的密度为1.2kg/m3。

则如你所说的房间内的干空气质量为360kg.计算两种情况的湿含量d1与d2;d1=622*0.75*ps/(B-0.75*ps)其中，ps 为26度对应的饱和湿空气的水蒸气分压力，B 为大气压力。

d2的方法同d1。

代入数据后可算总除水量，根据要求时间可求得平均除湿速率。

s6、查焓湿图得知：代入公式得知接近除湿量：156Kg/D （天） 7、考虑其他因素： 1) 除去空气中的水量 2) 产品水份挥发 3) 房间的密闭性. 4) 房间的防潮能力8、设备选型：综合以上因素，选用湿腾电器公司生产的GST-156LD 型吊卧式管道连接工业除湿机一台，可达到技术要求、满足防潮除湿之需要。

（200m 2配电间)。

9、设备技术参数：型号 GST-156LD 除湿量（L/D ） 156L/D 适用面积（m 2） 120-200 额定功率（W ） 2300 额定电流（A ） 7.5 电源频率（V/Hz ） 220V/50Hz 循环风量（m 3/h ） 1000 风压（Pa ） 80Pa 噪音（dB ）55dB吊顶式安装，管道连接进风、出风、液晶显示设置面板、侧面外接排水管自动排水。

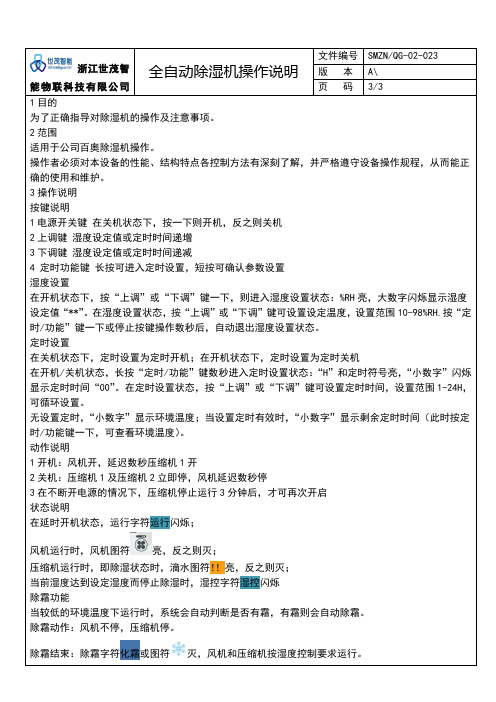

浙江世茂智能物联科技有限公司全自动除湿机操作说明文件编号SMZN/QG-02-023版本A\页码3/31目的为了正确指导对除湿机的操作及注意事项。

2范围适用于公司百奥除湿机操作。

操作者必须对本设备的性能、结构特点各控制方法有深刻了解，并严格遵守设备操作规程，从而能正确的使用和维护。

3操作说明按键说明1电源开关键在关机状态下，按一下则开机，反之则关机2上调键湿度设定值或定时时间递增3下调键湿度设定值或定时时间递减4 定时功能键长按可进入定时设置，短按可确认参数设置湿度设置在开机状态下，按“上调”或“下调”键一下，则进入湿度设置状态：%RH亮，大数字闪烁显示湿度设定值“**”。

在湿度设置状态，按“上调”或“下调”键可设置设定温度，设置范围10-98%RH.按“定时/功能”键一下或停止按键操作数秒后，自动退出湿度设置状态。

定时设置在关机状态下，定时设置为定时开机；在开机状态下，定时设置为定时关机在开机/关机状态，长按“定时/功能”键数秒进入定时设置状态：“H”和定时符号亮，“小数字”闪烁显示定时时间“00”。

在定时设置状态，按“上调”或“下调”键可设置定时时间，设置范围1-24H，可循环设置。

无设置定时，“小数字”显示环境温度；当设置定时有效时，“小数字”显示剩余定时时间（此时按定时/功能键一下，可查看环境温度）。

动作说明1开机：风机开，延迟数秒压缩机1开2关机：压缩机1及压缩机2立即停，风机延迟数秒停3在不断开电源的情况下，压缩机停止运行3分钟后，才可再次开启状态说明在延时开机状态，运行字符运行闪烁；风机运行时，风机图符亮，反之则灭；压缩机运行时，即除湿状态时，滴水图符！！亮，反之则灭；当前湿度达到设定湿度而停止除湿时，湿控字符湿控闪烁除霜功能当较低的环境温度下运行时，系统会自动判断是否有霜，有霜则会自动除霜。

除霜动作：风机不停，压缩机停。

除霜结束：除霜字符化霜或图符灭，风机和压缩机按湿度控制要求运行。

一.除湿机技术参数家用除湿机CF-25B控制方式：微电脑控制；湿度自由设定，自动控制，自动除霜，适用于低温环境，高低风速，0-12小时定时关机，水满自动停机。

压缩机：采用知名品牌活塞式压缩机，R134a环保制冷剂，高效、省电。

型号CF-25B除湿量(升/天)(30℃ RH80%) 25电源220V~/50Hz额定输入功率/电流（W/A）190/1.2除霜方式自动湿度控制及显示方式湿度自动控制，LED显示排水方式水箱排水/连续排水制冷剂/注入量R134a/130g循环风量(m3/h) 150使用环境温度(℃) 5-32噪音<42dB净重(kg) 10外形尺寸(宽*深*高)(mm3) 290*180*505包装尺寸(宽*深*高)(mm3) 322*212*525适用面积(m2)(层高2.6m) 20-401.型号: CF26B-12.除湿量: 26升/天3.使用电源: 220V/50Hz4.最大输入功率/电流: 450W/2.2A5.空气循环量: 240m3/h6.制冷剂: R134a7.工作环境温度: 5℃-38℃8.湿度可调范围: RH30%--95%9.重量: 11Kg10.净尺寸: 310mm长×175mm宽×550mm高二.技术说明:◎带室内空气温度/湿度显示，湿度从30%-95%任意设定，达到设定的湿度时会自动停机，高于设定湿度时会自动开机除湿，真正实现全自动化。

◎机器带定时开、关机功能，从1-24小时/1--59分钟任意设定，方便用户外出时设定开、关机。

24小时内任意设置2段位控制开关时间。

◎机器带故障自动检测功能，如出现故障，机器会自动检测出原因，并显示出相应的故障代码，方便维修。

◎机器带空气过滤功能。

可清洗、方便取放。

◎采用国际著名品牌旋转式压缩机，强力除湿。

◎机器适用低温环境，并自动化霜，适用温度：5℃-38℃。

◎机器采用高寿命除湿机专用风扇马达，宁静，低噪音。

外观图片：
以上数据参考于
1、气温29℃，湿度60%，池水温度27℃；
2、冷凝器进水温度27℃，出水温度35℃。
3、表冷器功率以实际计算选配。
2
型号
LAS6P
标配散热量
kW
26
散热面积
m2
35.2
标配风量
m3
6500
标配风机数量
台
1
运行电源
V/P/Hz
380V/3N/50Hz
电机铭牌功率
kW
0.32
散热器重量
L4
mm
140
W1
mm
250
W2
mm
250
W3
Hale Waihona Puke mm50W4mm
280
泳池循环水口
mm
50
冷媒排出口
mm
φ16
冷媒流入口
mm
φ12.7
冷凝水排污口
mm
DN25

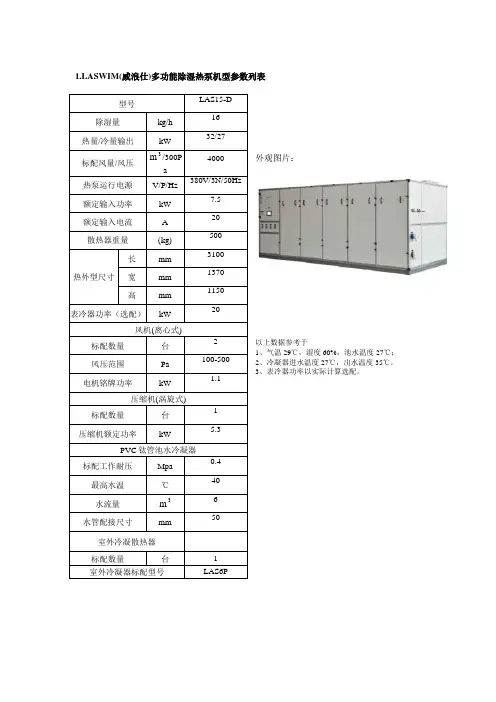

SWIM(威浪仕)多功能除湿热泵机型参数列表
型号
LAS15-D
除湿量
kg/h
16
热量/冷量输出
kW
32/27
标配风量/风压
/300Pa
4000
热泵运行电源
V/P/Hz
380V/3N/50Hz
额定输入功率
kW
7.5
额定输入电流
A
20
散热器重量
(kg)
500
热外型尺寸
长
mm
3100
宽
mm
1370
高
mm
1150
表冷器功率（选配）
kW
20
风机(离心式)
标配数量

智能机柜除湿装置说明书CSL系列【V2.0版】（外形尺寸：186*115*66(高*宽*深mm））制造商：株洲市共创科技有限公司用户须知☞非常感谢选用我公司产品，在使用时请认真阅读本说明书并妥善保管以便所有本产品的使用者都可随时参阅；☞在阅读本说明书时，请认真阅读方框内灰色阴影部分内容；☞请勿拆开本产品或尝试本说明书未述及到的任何操作；☞随着科技的发展和技术的改进，外观及技术参数的改动，怒不另行通知；☞本公司已严格审阅本说明书的所载信息的准确性和完善性，如您发现任何错误或漏洞，请向我们反映，对此，我们深表感谢。

产品简介智能型除湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排出柜体，可以达到很好的除湿效果。

通过减低空气中含水量，使相对湿度和绝对湿度同时下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生，也不会因高温而加速柜内器件及柜体的老化。

智能型除湿装置把被动防止凝露方式,改为主动引导凝露，有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，保证电网安全运行。

设备内部发生凝露引起爬电、闪络事故，一般发生在以下几种情况：1、地区湿度高，天气温度变化大，开关柜底部湿润，有的电缆沟甚至有积水；2、有的开关柜在地下室，湿度高，柜体内温度特别是接近地面的温度低于环境温度；3、有的设备处于暂时停运状态，电气柜内小环境温度就比四周环境温度低，在其表面就极易形成结露，在这种情况下，一旦送电投运，事故就随之发生。

为保证电网系统的安全运行，电气设备的长寿命、安全有效使用，电力系统对柜内防潮、防凝露提出了更高要求。

应用范围1、GIS控制柜、高低压控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备；2、集成电路，硅晶体，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，计算机板卡防潮储存；3、物理化学仪器、实验材料、绝缘材料的防潮管理，化学品、药品、食品、纤维、生物制剂的防潮储存。

除湿机一、题内容及适用范围本规程规定了灯泡头的使用注意事项、清洁保养及故障排除及技术参数。

二、引用标准《产品说明书》三、注意事项1、使用前，请先确认电源电压为单相220V，50Hz。

2、切勿拉动电源线拔下除湿机的插头。

3、不要以电源插入及拔出来控制除湿机的运转及停止。

4、在移动除湿机时，应小心，不要滚压或损坏电线。

5、切勿将手指或棒状物伸入格栅内。

6、切勿让小孩攀爬、站立或者坐在除湿机上。

7、清洁及维修之前，一定要拔下除湿机的插头。

8、任何维修必须有专业人员进行。

9、使用时，必须有可靠接地。

10、搬动时，请勿将机体倾斜超过45º。

11、使用环境温度范围为0~38℃。

12、除湿机运作时，因压缩机运转产生热量，故室温会上升1~3℃,，此为正常现象。

13、室温0℃以下时，环境绝对湿度相对低，可以不必使用除湿机。

14、水箱内请勿放置任何东西。

15、进风口与出风口必须离开墙面至少10厘米以上距离，以免影响除湿效果。

16、工作环境请尽量密封，以增大除湿效果。

四、清洁保养1、一般保养：机体用软布擦拭，请使用中性清洁剂。

挥发油、稀释剂等可能会对机器造成伤害，所以请勿使用。

2、空气过滤网能阻碍空气中的灰尘及杂质，被灰尘和杂质阻塞的空气过滤网将会大大影响除湿机之性能，所以建议在使用期间，最好能半个月用清水清洗一次，清洗后于阴凉处吹干，再装回使用。

切不可用侵蚀性化学物品清洗或在太阳下直射，以防过滤网变形或损伤。

五、故障排除1、除湿机若发生故障，请立即切断电源从插座上拔下电源插头，检查下列事项：2、除湿机运转时，会听到制冷剂的循环声，这是正常现象。

3、出风口排除热风是正常现象。

六、技术参数（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持）。

毕业设计(论文)开题报告学生姓名：钱晨希学号：14所在学院：能源学院专业：热能与动力工程设计(论文)题目：12kg/h柜式除湿机设计指导教师:金苏敏2014年2 月26 日开题报告填写要求1．开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。

此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效；2．开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见；3．“文献综述”应按论文的格式成文，并直接书写（或打印）在本开题报告第一栏目内，学生写文献综述的参考文献应不少于15篇（不包括辞典、手册）；4．有关年月日等日期的填写，应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。

如“2004年4月26日”或“2004-04-26”。

毕业设计（论文）开题报告1．结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2000字左右的文献综述：文献综述1.调温除湿机的应用与发展空气除湿是一门涉及多个学科的综合性技术,目前已被广泛应用于仪器仪表、生物、环保、纺织、冶金、化工、石化、原子能、航空、航天等领域,并将日益在工业、农业、国防、医疗、商业和日常生活中发挥巨大的作用。

常用的空气除湿技术主要有冷却除湿、吸附除湿和吸收除湿[1]。

冷却除湿机的除湿能力在大余湿和对湿度有特殊要求的场合表现逾益突出，其中冷却调温除湿机又以大除湿量、出风温度可调的特点, 越来越受到设计人员和用户的青睐[2~4]。

另一方面，节能与环保是空调产业永恒的主题。

从降低能耗对减小温室效应的作用看，节能和环保是统一的[5]。

冷却除湿是最早且被广泛使用的一种除湿方式.它是利用制冷系统中的蒸发器蒸发吸热的特点,吸收湿空气中的热量,使湿空气中水气结露而析出水分,从而达到除湿的目的，具有COP较高,房间相对湿度下降快、运行费用低、不要求热源、也可不需要冷却水、操作方便、使用灵活等优点被广泛应用[6~7]。

1安全使用及维护注意事项2-3一般故障排除445-6保护功能及维护保养 7-89其他10目录产品简介及安全注意事项 机件介绍控制面板介绍使用说明*请确保有可靠的接地线。

在使用本除湿机之前，请您仔细阅读以下内容,以确保正确、合理使用本除湿机。

下列的注意事项，为涉及安全的重要内容,当操作错误时可能引起不必要的事故。

因此，在使用本除湿机时务必遵守!■安全注意事项产品简介及安全注意事项■产品介绍核心部件：采用国际名牌旋转式压缩机，比同等制冷量制冷剂的往复式压缩机制冷效率高且省电。

其 它 4. 保修卡 一张3. 合格证一个2. 使用说明书一份■执行标准■三包条例■装箱单1. 除湿机一台GB4706.1 32GB4706. GB4343.1 GB17625.1* 全及售后服务质量，请认准有“3C ”标志的产品。

2、考虑人的生理健康条件及室内家俱和其他物品的保护 条件，如无特殊要求，建议湿度设定在RH50%~70% 间较为适宜,且省电.温馨提示:1、除湿机是国家“3C ”强制认证产品，为保证您的使用安 本产品实行用说明书”，凡因产品质量问题而发生故障，本厂特约维修部给予免费修理，但因使用不当或超出保修期后出现的问题，在修理时酌情收取工本费。

“三包",保修期一年。

保修期内，如发现产品不妥，请先参阅“使原因分析电源插头没有插入插座插座电源没有接通电控板保险丝熔断电控板变压器损坏环境湿度低于设定湿度电源插座缺少零线电源插座电压偏低电机电容损坏卡轴内部线圈损坏压缩机电容损坏卡缸内部线圈损坏故障现象排除方法机器不能运转无电源显示有电源显示将插头插入插座恢复电源更换保险丝更换变压器根据需要重新设定增加零线恢复正常电压E1E2温度传感器损坏湿度传感器损坏更换温度传感器更换湿度传感器E3(制冷系统异常)电机工作不正常压缩机工作不正常更换电容更换电机更换电机更换电容用大电容冲击更换压缩机缺少制冷剂查找漏电，予以修复，重新抽真空，加制冷剂空气过滤网积垢清洗过滤网除湿机进出风口有障碍物去除障碍物门窗开着关闭门窗并利用窗帘遮阳机器除湿效果不好噪音机器放置不平稳过滤网堵塞将机器重新放置平稳清洗过滤网漏水机器倾斜将机器调整水平出水管堵塞（连续排水）清除管内异物安全使用及维护注意事项本机使用容量匹配的专用线路及插座，禁止引线或使用移动插座。

除湿机控制器功能说明书1 总技术要求采用单压缩机，风扇单、双档风速控制，采用毛细管节流。

具有各种保护及显示功能。

1.1 工作电压：单相交流220VAC/50Hz；1.2 输入功率（W）：视能力而定；1.3 除湿量：取决于系统；1.4 功能：除湿及除霜；1.5 保护功能：符合本控制方案的要求；1.6 安全要求：符合GB4706.32-1996；1.7 EMC要求：符合GB4343.2-99及有关家电产品的IEC标准。

2 操作面板2．1 除湿机的操作面板由一个LCD液晶屏、指示灯（红/绿色）和五个按键组成（如下图）。

（ADJUSTMENT）“调节”（MENU）键，注：五个按键，从左到右分别为“电源“（POWER）键，“菜单”键，“开始/停止除湿”（START/STOP）键，“水泵开/关”（PURGING）键。

2．2 液晶屏显示内容，见下图。

3 操作3．1 参数设定内容，见下表。

参数代号意义单位分辨率默认值调整范围3．2 参数设定3．2．1 在关机状态下，先按“除湿”键，再按“菜单”键持续5秒，背光屏亮，蜂鸣器短响，进入参数设定状态。

3．2．2 显示内容为“P0：20”；“20”处于闪烁状态，频率为１Hz。

“P0”为参数号，按“开始/停止除湿”键来实现从“P0~P6”的切换；“20”为对应参数值，按“菜单”键调整对应参数值。

3．2．3 完成参数设定后，按“电源”键，则熄灭背光屏、蜂鸣器短响、退出并保存参数值，返回关机状态。

进入设定后15秒之内没有按键，则自动保存参数值并退出，返回关机状态。

3．3 运行操作3．3．1 在关机状态下按“电源”键，进入待机状态。

3．3．2 在待机状态，默认显示“当前湿度（CURRENT）”工作环境的湿度值。

液晶屏上部分显示：3．3．2 .1 “时钟图标群组”（P17 –‘时钟图标’，P41-‘大方框’，P18-‘TIMER’，P20 -‘TOTAL’，P22 -‘JOB’）、“湿度图标群组”(P24 -‘湿度’，P42 –‘大方框’，P26 -‘小方框’，P27 –‘SET’)、“温度图标群组”（P29 –‘温度’，P43–‘大方框’,P30 -‘华氏度(o F)’,P32 -‘摄氏度(o C)’）图标亮；3．3．2 .2 “P25 -‘CURRENT’”图标闪烁，频率为1Hz，闪五次后不闪，图标亮。

1.概述电子冷却式除湿器是用来对气体除湿的装置，用在各种气体分析前的处理过程中，起提高分析测定精度的作用，除湿装置致冷部分，采用半导体致冷器，故该装置具有体积小，重量轻等特点。

DH-Ⅰ/Ⅱ属于超小型的除湿装置，在环境温度2℃—40℃，进口气体露点温度2℃—40℃，气体流量1L/min—3L/min时能将出口气体露点温度保持在1℃—3℃以内。

除湿器中气路部分的材质，采用不锈钢及聚四氟乙烯导管，故能使用在各种气体分析装置上，并且除湿部件设计成可交换的组件，所以便于维修及保养，又因其露点控制精度高，且极其灵敏，从而得到广泛使用。

2、技术参数2．1 外形（1）外形图参见图1（也可根据用户特殊要求设计）。

（2）外形尺寸：250（长）*237（宽）*152（高）mm3（3）颜色：深灰色(或由用户自订)（4）重量：8.8kg2．2 性能：（1）正常使用条件下，出口气体露点温度在1—3℃之间（流量为1L/min）。

（2）环境温度超过40℃时，出口气体露点温度将成比例浮动上升，仪器在环境温度达到60℃时，连续使用也不会损坏，当环境温度恢复到40℃以下，又能恢复其性能。

（3）仪器预冷时间：仪器接通电源后，在环境温度40℃时，气体处于不流动状态的预冷时间不超过20分钟。

2．3 极限使用条件：（1）环境温度≥2℃、≤40℃（2）进口气体温度≤50℃（3）进口气体露点温度≤40℃2．4 温度调节：（1）温度调节方式，采用IC放大器控制无触点开关控制方式，感温体为AD590集成电路。

（2）温度设定值：1.5℃±0.5℃（3）温度控制精度:<± 0.2℃。

2．5冷却方式：（1）使用半导体制冷器。

（2）散热方式：强迫风冷。

2．6配管：（1）配管材料、接头、热交换器采用不锈钢1Cr18Ni9Ti，其它用聚四氟乙烯管。

（2）气源接头 DH—Ⅰ型：ZG1/4 ；DH—Ⅱ型：进出气口M10*1 ，泄水口M12*1。

0.5匹衣柜干衣机计算说明书一、设计输入1.1、名义除湿量≥1.6kg/h系统工质：R22电源220V,50Hz，1PH二、设计计算2.1、进风条件：38℃，相对湿度80%，查表得出空气对应的参数点2.2、设计选用压缩机为松下0.6匹压缩机，型号：2R11B225ASE,电容：12.5uf/450V，压缩机参数点如下2.3、在既定的进风温度下求最大除湿量的参数点，根据空调制冷量的公式Q=ρ×V×(I进−I出)×1000/3600I 进=1.01t进＋0.001d进(2500＋1.84t进)I 出=1.01t出＋0.001d出(2500＋1.84t出)因2500比1.84t大得多，则出空调的除湿量近似为M=3.6Q−1.01ρ×V(t进−t出)2.5Q-制冷量，单位w，ρ-出风空气密度，kg/m3V-循环风量m3/hI进-空气进风焓值，kj/kgI出-空气出风焓值, kj/kgd-空气含湿量，g/kg（干空气）M-除湿量，g从以上公式看出除湿量跟4个可变因素有关，假设其中一个因素变化，其它因素保持不变，则有以下关系另外除湿量的计算公式M=ρ×V(d进−d出)，所以风量增大除湿量也可以增大，因此上表中，风量对除湿量的影响是不确定的因数。

2.4、确定通过蒸发器的出风状态点，已选定压缩机规格，通过压缩机曲线表可知不同蒸发温度t0，和冷凝温度tk 下的压缩机制冷量，根据公式需假设另外一个未知参数才满足计算，根据以往5匹干燥机的经验数据冷凝部分风量为需求为1000~1200立方/HP,蒸发器旁通风量为30%，则0.6匹的蒸发部分风量为330~400m3/h，风量为全通过处理，以400 m3/h计算，M=3.6Q−1.01ρ×V(t进−t出)2.5选取压缩机在12℃，冷凝温度45℃，下面制冷量为2346W，实际效率η为0.9，则出口温度为,28℃，按出口相对湿度为93%，则有出蒸发器出口点的参数查表得出空气对应的参数点2.5、经过冷凝器的出风点的确定根据能量守恒，Q冷=Q蒸+0.8NJQ 冷=Q蒸+0.8NJ=c p×ρ×V(t出−t进)3600Cp-空气定压比热，1*103，J/kgQ蒸-制冷量，wNJ-电机，压缩功率，w负荷Q冷为2859w，t出求出为51℃2.6、两器计算制冷量2346W，风量400m3/h，迎风风速假定2.5m/s，蒸发器选用Ф7×0.30内螺纹管，外套δf=0.095mm厚的开窗式翅片，带亲水膜，翅片的片距为Sf=1.5mm，纵向管间距δ1=21mm，横向管间距δ2=12.7mm。
