给排水工程施工中的施工材料在给排水工程的施工过程中，选择合适的施工材料是保证工程质量和安全的重要因素之一。
本文将对给排水工程中常用的施工材料进行介绍，包括管材、阀门、附件及密封材料。
一、管材1. PVC管材：聚氯乙烯管材是给排水工程中常见的材料之一，具有重量轻、强度高、抗腐蚀等优点。
其主要用于给水系统、排水系统及雨水收集系统等。
2. PE管材：聚乙烯管材是一种耐腐蚀、耐热性好的材料，适用于给排水工程中的农田排水、供水、排水等领域。
3. 铸铁管材：铸铁管材具有强度高、耐腐蚀、耐高温等优点，广泛应用于给水、排水系统中。
二、阀门1. 截止阀：常用于给水系统中，用于控制管道流量。
主要有手动截止阀和电动截止阀两种类型，具有结构简单、操作方便等特点。
2. 角阀：通常用于卫生间等小型管道系统，常见于水龙头下方，用于控制水流开关。
3. 蝶阀：主要用于大口径管道系统，通过旋转阀盘来控制介质流量，具有启闭快速、结构简单等特点。
三、附件1. 弯头、三通、四通：这些附件是给排水工程中常见的连接件，用于改变管道的流向和分支，保证管道的流畅通畅。
2. 法兰：用于连接管道和设备的部件，具有方便拆装、密封性好等特点。
3. 管帽：用于封闭管道的一种附件，常见于工程施工的初期或者维修时使用。
四、密封材料1. 橡胶密封圈：常用于管道连接部位的密封，具有良好的弹性和耐腐蚀性。
2. 塑料密封胶：适用于各种材质管道连接的密封，具有良好的密封效果和抗老化性能。
综上所述，给排水工程中的施工材料涵盖了管材、阀门、附件及密封材料等多个方面。
在选择和使用这些材料时，施工方需要根据具体工程要求和环境条件进行合理搭配，以确保工程的质量和安全。
选用合适的施工材料不仅能够提高工程的使用寿命，还能够减少维护和维修成本，达到经济高效的目标。

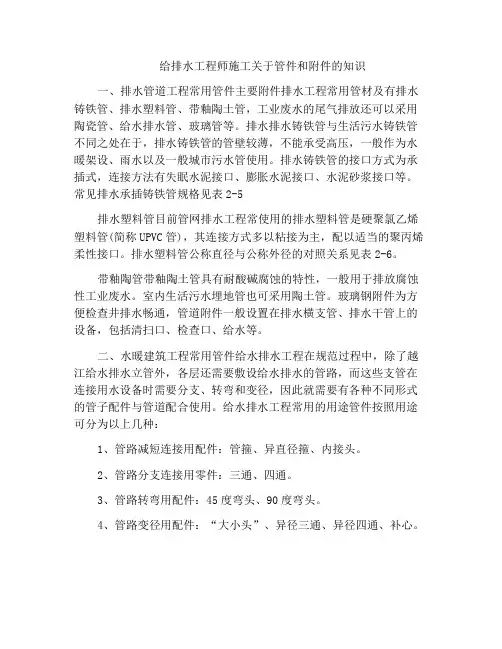

给排水工程师施工关于管件和附件的知识一、排水管道工程常用管件主要附件排水工程常用管材及有排水铸铁管、排水塑料管、带釉陶土管，工业废水的尾气排放还可以采用陶瓷管、给水排水管、玻璃管等。
排水排水铸铁管与生活污水铸铁管不同之处在于，排水铸铁管的管壁较薄，不能承受高压，一般作为水暖架设、雨水以及一般城市污水管使用。
排水铸铁管的接口方式为承插式，连接方法有失眠水泥接口、膨胀水泥接口、水泥砂浆接口等。
常见排水承插铸铁管规格见表2-5排水塑料管目前管网排水工程常使用的排水塑料管是硬聚氯乙烯塑料管(简称UPVC管)，其连接方式多以粘接为主，配以适当的聚丙烯柔性接口。
排水塑料管公称直径与公称外径的对照关系见表2-6。
带釉陶管带釉陶土管具有耐酸碱腐蚀的特性，一般用于排放腐蚀性工业废水。
室内生活污水埋地管也可采用陶土管。
玻璃钢附件为方便检查井排水畅通，管道附件一般设置在排水横支管、排水干管上的设备，包括清扫口、检查口、给水等。
二、水暖建筑工程常用管件给水排水工程在规范过程中，除了越江给水排水立管外，各层还需要敷设给水排水的管路，而这些支管在连接用水设备时需要分支、转弯和变径，因此就需要有各种不同形式的管子配件与管道配合使用。
给水排水工程常用的用途管件按照用途可分为以上几种：1、管路减短连接用配件：管箍、异直径箍、内接头。
2、管路分支连接用零件：三通、四通。
3、管路转弯用配件：45度弯头、90度弯头。
4、管路变径用配件：“大小头”、异径三通、异径四通、补心。
5、管路堵口用配件：丝堵、管堵。
除此之外，排水排水上用的管件还包括检查二道、弯头、套筒、通气帽等。
规格利京区常用管件的规格和与之对应的管道给水是一致(见表2-7)，也是以公称直径表示。
补充知识1：补心补心是室内工程中常用的一种管件，又称内外螺纹管接头，常用于直线烟道变径处。
一般在支管中其可以连接线采用补心连接，如水表变径处的连接线。
与异径管箍的不同点何在补心的一端是外螺纹，另一端是内螺纹。
排水管道附件
1、存水弯（水封管）
存水弯是设置在卫生器具排水支管上及生产污（废）水受水器泄水口下方的排水附件。
其构造有S型和P型两种。
在弯曲段内存有50~100㎜高度的水柱，称作水封，其作用是阻隔排水管道内的气体通过卫生器具进入建筑内而污染环境。
存水弯的最小水封高度不得小于50㎜.当卫生器具的构造已有存水弯时，在排水口以下可不设存水弯。
2、检查口与清扫口检查口是一个带盖板的开口短管，安装高度从地面至检查口中心为 1.0m.清扫口一般设在排水横管上，清扫口顶与地面相平。
横管始端的清扫口与管道垂直的墙面距离不得小于0.15m.埋地管道上的检查口应设在检查井内，检查井直径不得小于0.7m.
3、通气帽在通气管顶端应设通气帽，以防止杂物进入管内。
甲型通气帽采用20号铁丝编绕成螺旋形网罩，可用于气候较暖和的地区；乙型通气帽采用镀锌铁皮制成，适用于冬季室外温度低于－12℃的地区，它可避免因潮气结冰霜封闭网罩而堵塞通气口的现象发生。
4、隔油具通常用于厨房等场所。
对排入下水道前的含油脂污水进行初步处理。
隔油具装在水池的底板下面，亦可设在几个小水池的排水横管上。
5、滤毛器理发室、游泳池、浴池的排水中往往挟带毛发等，易造成堵塞。
建筑排水管材：排水铸铁管；焊接钢管；无缝钢管；陶土管；耐酸陶土管；石棉水泥管；硬聚氯乙烯塑料管；特种管道。
排水铸铁管件：排水铸铁管件有：45摄氏度、90摄氏度弯头，45摄氏度、90摄氏度TY形三通、斜三通、正三通、TY形异径三通、T形异径三通、检查口、S形存水弯、P形存水弯、地漏和扫除口等。
建筑给排水管道及附配件4.1 建筑给排水常用管道与管件材质4.1.1 给排水管材我国传统的给排水管材主要是钢管和铸铁管。
钢管有镀锌钢管和非镀锌钢管之分,镀锌钢管的防腐性能较好,铸铁管性脆、质量大,但耐腐蚀。
此外,钢管还有焊接钢管和无缝钢管之分,焊接钢管按管壁厚度又可分为普通焊接钢管、加厚焊接钢管。
近年来,给水塑料管的应用取得了很大的进展,出现了硬聚氯乙烯(PVC-U)管、聚乙烯(PE)管、聚丙烯(PP-R)管、聚丁烯(PB)管、钢塑复合管、铝塑复合管和钢管。
给水管道必须采用与管材相适应的管件,在生活给水系统所用材料,必须达到饮用水卫生标准用材的要求。
目前,室内排水用管材主要有金属管材、非金属管材、复合材料管材等。
1)金属管材在给水、采暖、供热、燃气、压缩空气等管道系统中,常用的金属管材有无缝钢管、焊接钢管、铸铁管和铜管。
(1)无缝钢管由于无缝钢管是用一定尺寸的普通碳素钢、普通低合金钢、优质碳素结构钢、优质合金钢和不锈钢钢坯经过穿孔机,以热轧或冷拔等工序制成的中空而横截面封闭的无焊接缝的钢,因此无缝钢管比焊接钢管有较高的强度,一般能承受3.2～7.0 MPa的压力。
无缝钢管主要用于高压供热系统,用作高层建筑的冷、热水管,蒸汽管道以及各种机械零件的坯料。
通常情况下,压力在0.6 MPa以上的管路都应采用无缝钢管。
①无缝钢管的分类。
a.按用途分类。
无缝钢管按用途分类,可分为普通(一般)无缝钢管和专用无缝钢管两种,其中常用普通无缝钢管。
普通无缝钢管由普通碳素钢、优质碳素钢或低合金钢制造而成(多采用10号、20号、35号、45号钢制造),广泛用于工业管道工程中,如氧气、乙炔、室外蒸汽等管道。
常用普通无缝钢管的理论质量如表4.1所示。
表4.1 普通无缝钢管的理论质量b.按照制造方法分类。
无缝钢管按制造方法分类,可分为冷轧无缝钢管和热轧无缝钢管两种。
冷轧无缝钢管有外径5～220 mm的各种规格,通常长度为3.0～10.0 m;热轧无缝钢管有外径32～630 mm的各种规格,通常长度为3.0～12.0 m。
排水管规范排水管规范是指用于排水系统的管道及其附件的设计、安装和使用的标准和规范。
以下是排水管规范的一些重要内容：一、管材选择排水管道可采用的材料包括铸铁管、钢管、塑料管等。
具体选择材料应根据使用环境、要求以及经济性综合考虑。
1. 铸铁管：适用于高温、高压、耐腐蚀等要求较高的场所，如工业排水系统。
2. 钢管：适用于一般工业和市政排水系统，有较好的耐压和耐腐蚀性能。
3. 塑料管：适用于建筑室内排水系统，如PVC管、PE管和PP管等。
塑料管具有重量轻、施工方便、抗腐蚀性能好等优点。
二、管道设计排水管道设计应满足以下要求：1. 正确选择管径：根据排水量、流速和施工要求等确定管道的直径。
一般情况下，管径大于等于100mm的管道应采用斜管口，以保证排水畅通。
2. 正确设置坡度：管道应有适当的坡度，以保证水能够自然流动，并避免积水和堵塞现象。
3. 合理设置渐变段：在管道转弯处、分支处等位置，应设置渐变段，避免水流冲击引起排水异常。
4. 良好的防水措施：对于室内的排水管道，管道周围应设置防水层，以防止漏水引起损坏。
三、管道安装排水管道的安装应符合以下要求：1. 安装前清理：管道在安装前应清理干净，并检查管道是否有破损或腐蚀等情况。
2. 连接方式：管道的连接应采用合适的接头和密封材料，保证连接的牢固和密封性。
3. 固定支架：管道在安装时应设置支架，确保管道不会产生断裂或震动，并能够承受外力作用。
4. 检查井设置：排水系统中应设置检查井，用于检查和维护管道的畅通。
5. 导向装置：管道转弯处应设置导向装置，以确保管道的顺利连接和通畅。
四、管道使用和维护排水管道的使用和维护应遵循以下原则：1. 正确使用：管道应用于排水系统，禁止任何其他物质的排放，以免引起堵塞等问题。
2. 定期检查：对排水管道进行定期检查，发现问题及时处理，如有需要，进行清洗和疏通。
3. 管道防腐保护：对于外露的排水管道，应进行防腐处理，以延长使用寿命。
