机械设计第5章习题课

机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

机械设计课程习题集（填空、简答、计算题部分）（第一章~第五章）第一章 机械设计概论填空题1-1 大多数机器都由( )、( )、( )三部分组成。

1-2 机械设计课程研究的对象是( )，研究的目的是( )。

1-3 进行机器设计时，除了要满足使用和经济方面的要求外，还要满足( )和( )方面的要求。

问答题1-4 写出下列标准代号的中文名称：GB JB ISO 1-5 解释下列名词： 零件构件 通用零件 专用零件1-6 简述机器和机械零件的设计过程。

1-7 简述机械零件标准化、系列化和通用化的意义。

1-8 机械零件有哪些主要的失效形式？ 1-9 设计机械零件时应满足哪些基本要求？第二章 机械零件的工作能力和计算准则选择题2-1 限制齿轮传动中齿轮的接触宽度是为了提高齿轮的( )。

A 硬度 B 强度 C 刚度 D 工艺性 2-2 因为钢材的种类和热处A -1B 0C 0.5D 1 2-4 改变轴的支承位置时，轴的刚度( )。

A 增大B 减小C 不变D 可能增大也可能减小 2-5 增大零件的刚度，其抗冲击的能力( )。

A 增大 B 减小 C 不变 D 不一定2-6 圆柱与圆柱间的接触应力σH 与所受载荷F 的关系是( )。

AF H ∝σ B 2/1F H ∝σ C 3/1F H ∝σ D 理对弹性模量影响甚小，欲采用合金钢和热处理来提高零件的( )并无实效。

A 硬度B 强度C 刚度D 工艺性 2-3 静应力的循环特性r=( )。

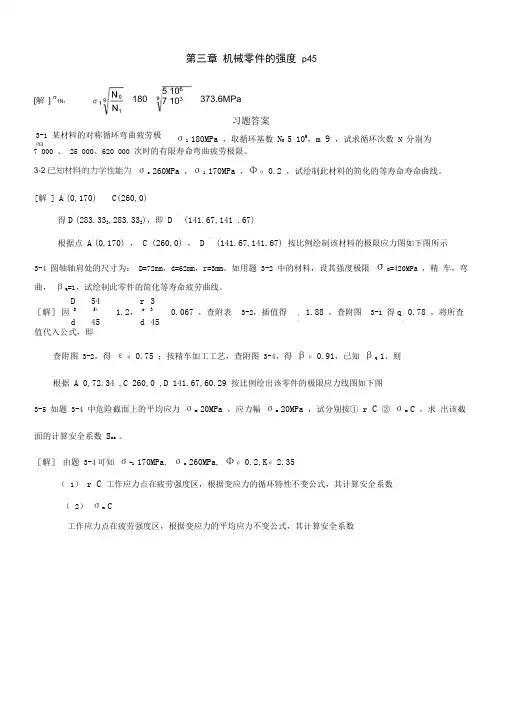

4/1F H ∝σ填空题2-7 稳定循环变应力的三种基本形式是( )、( )和( )。

2-8 有一传动轴的应力谱如图所示。

则其应力幅a τ=( )、平均应力τ τm τ=( )、循环特性r =( )。

2-9 低副连接的零件的连接表面产生的应力称为( )，高副连接的零件的连接表面产生的应力称为( )。

2-10 零件发生的( )现象称为振动。

2-11 零件或系统在规定的时间内和规定的条件下能正常工作的概率称为( )。

第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。

（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。

第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。

第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。

第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。

（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。

（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。

2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。

答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。

变载荷大小、位置、方向随时间变化的载荷。

名义载荷在理想的平稳工作条件下作用在零件上的载荷。

计算载荷计算载荷就是载荷系数K和名义载荷的乘积。

静应力不随时间变化或随时间变化很小的应力。

变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。

（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。

使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。

具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。

主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。

第一章绪论习题答案思考题1）机器是由哪些基本部分构成？各部分作用是什么？2）什么是专用零件？什么是通用零件？试举例说明。

3）机械设计的研究对象是什么？学习时应注意哪些问题？4）机械零件的主要失效形式及设计准则是什么？5）设计机器应满足哪些基本要求？1）答：机器是由原动机、传动装置和工作机三大部分组成。

原动机是机械设备完成其工作任务的动力来源。

传动装置是按执行机构作业的特定要求，把原动机的运动和动力传递给执行机构。

执行机构也是工作部分，直接完成机器的功能。

2）答：所谓通用零件实际是指各种机器都经常使用的零件。

如轴、轴承和齿轮等。

专用零件是某些机器使用的零件，例如：发动机中的曲轴、汽轮机中的叶片。

3）答：本课程是研究普通条件下，一般参数的通用零件的设计理论与设计方法。

学习时应注意以下问题：1）理论联系实际。

2）抓住课程体系。

3）要综合运用先修课程的知识解决机械设计问题。

4）要理解系数引入的意义。

5）要努力培养解决工程实际问题的能力。

4）答：机械零件的主要失效形式有强度失效（因强度不足而断裂）、刚度失效（过大的变形）、磨损失效（摩擦表面的过度磨损），还有打滑和过热，联接松动，管道泄漏，精度达不到要求等等。

设计准则是1)强度准则2) 刚度准则3) 耐磨性准则4) 振动稳定性准则5) 热平衡准则6) 可靠性准则5）设计任何机器都必须满足如下要求1）使用要求2）经济性要求3）安全性要求4）其他要求（1）环保要求（2）外观要求（3）体积重量要求等第二章带传动习题1. 选择题1) 带传动中，在预紧力相同的条件下，V带比平带能传递较大的功率，是因为V带__3__.(1)强度高 (2)尺寸小 (3)有楔形增压作用 (4)没有接头2) 带传动中，若小带轮为主动轮，则带的最大应力发生在带__1__处(1)进入主动轮 (2)进入从动轮 (3)退出主动轮(4)退出从动轮3) 带传动正常工作时不能保证准确的传动比是因为__4__.(1)带的材料不符合虎克定律 (2)带容易变形和磨损 (3)带在带轮上打滑 (4)带的弹性滑动4)带传动打滑总是__1__.(1)在小轮上先开始 (2)在大轮上先开始 (3)在两轮上同时开始5) V带传动设计中，限制小带轮的最小直径主要是为了_2___.(1)使结构紧凑 (2)限制弯曲应力(3)保证带和带轮接触面间有足够摩擦力 (4)限制小带轮上的包角6) 带传动的主要失效形式之一是带的__3__。

第5章 带传动与链传动5-1 带传动的弹性滑动是怎样产生的？能否防止？对传动有何影响？它与打滑有何不同？答：带传动的弹性滑动是由于带的弹性和拉力差而引起的带和带轮面间的局部的、微小的相对滑动，这是摩擦型带传动正常工作时的固有特性，是不可防止的。

弹性滑动导致传动效率降低、带磨损、传动比不准确。

打滑是由过载引起的带在带轮上的全面滑动，使传动失效。

打滑为非正常的工作状态，是必须防止也是可以防止的。

5-2带传动的中心距为什么要限制在一定的范围？答：带传动的中心距之所以要限制在一定的范围，是因为：1〕假设中心距过小，虽结构紧凑，但小带轮的包角太小，导致摩擦力和传动能力降低；2〕中心距过小，使带的长度过短，带的工作频率增加，降低带的疲劳强度和工作寿命；3〕中心距假设过大,不仅结构不紧凑，且皮带松边下垂，高速传动时易引起带的颤抖。

5-3．多根V 带传动时，假设发现一根已坏，应如何处置？答：多根V 带传动时，即使只发现一根已坏，也应该同时更换新的V 带，不可新旧混用。

5-4 已知一V 带传动，小带轮直径d 1d =160mm,大带轮直径d 2d =400mm ，小带轮转速n 1=960min r ,滑动率2=ε00，试求由于弹性滑动引起的大带轮的转速损失。

解： 假设无弹性滑动，大带轮的理想转速n 2应为：1122n d 960160n 384(r /min)d 400⨯=== 所以，由弹性滑动引起的大带轮的转速损失为：2n =3840.02=7.68(r /min)ε⨯5-5 为什么链传动具有运动不平稳性？答：由于链传动的多边形效应，使其瞬时速度和瞬时传动比周期性变化，从而引起动载荷，所以链传动具有运动不平稳性。

5-6 为什么链条节数常取偶数，而链轮齿数取为奇数？答： 因为假设链节数为奇数，则需要采用过渡链节，当链条受拉时，过渡链节的弯链板承受附加的弯矩作用，强度降低，所以链节数常取为偶数。

正因为链节数常为偶数，为使磨损均匀，链轮齿数一般取为奇数。

1-1至1-4解机构运动简图如下图所示。

图 1.11 题1-1解图图1.12 题1-2解图图1.13 题1-3解图图1.14 题1-4解图1-5 解1-6 解1-7 解1-8 解1-9 解1-10 解1-11 解1-12 解1-13解该导杆机构的全部瞬心如图所示，构件1、3的角速比为：1-14解该正切机构的全部瞬心如图所示，构件3的速度为：，方向垂直向上。

1-15解要求轮1与轮2的角速度之比，首先确定轮1、轮2和机架4三个构件的三个瞬心，即，和，如图所示。

则：，轮2与轮1的转向相反。

1-16解（1）图a中的构件组合的自由度为：自由度为零，为一刚性桁架，所以构件之间不能产生相对运动。

（2）图b中的CD 杆是虚约束，去掉与否不影响机构的运动。

故图b中机构的自由度为：所以构件之间能产生相对运动。

题2-1答: a ），且最短杆为机架，因此是双曲柄机构。

b ），且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ），不满足杆长条件，因此是双摇杆机构。

d ），且最短杆的对边为机架，因此是双摇杆机构。

题2-2解: 要想成为转动导杆机构，则要求与均为周转副。

（ 1 ）当为周转副时，要求能通过两次与机架共线的位置。

见图2-15 中位置和。

在中，直角边小于斜边，故有：（极限情况取等号）；在中，直角边小于斜边，故有：（极限情况取等号）。

综合这二者，要求即可。

（ 2 ）当为周转副时，要求能通过两次与机架共线的位置。

见图2-15 中位置和。

在位置时，从线段来看，要能绕过点要求：（极限情况取等号）；在位置时，因为导杆是无限长的，故没有过多条件限制。

（ 3 ）综合（1 ）、（2 ）两点可知，图示偏置导杆机构成为转动导杆机构的条件是：题2-3 见图 2.16 。

图 2.16题2-4解: （1 ）由公式，并带入已知数据列方程有：因此空回行程所需时间；（ 2 ）因为曲柄空回行程用时，转过的角度为，因此其转速为：转/ 分钟题2-5解: （1 ）由题意踏板在水平位置上下摆动，就是曲柄摇杆机构中摇杆的极限位置，此时曲柄与连杆处于两次共线位置。

机械设计课程习题集（填空、简答、计算题部分）（第一章~第五章）第一章机械设计概论填空题1-1 大多数机器都由( 原动机)、( 传动装置)、( 工作机)三部分组成。

1-2 机械设计课程研究的对象是( 零件)，研究的目的是( 掌握设计传动设置和一般机械能力)。

1-3 进行机器设计时，除了要满足使用和经济方面的要求外，还要满足( 造型)和( 噪声)方面的要求。

问答题1-4 写出下列标准代号的中文名称：GB JB ISO1-5 解释下列名词：零件构件通用零件专用零件1-6 简述机器和机械零件的设计过程。

1-7 简述机械零件标准化、系列化和通用化的意义。

1-8 机械零件有哪些主要的失效形式？1-9 设计机械零件时应满足哪些基本要求？第二章 机械零件的工作能力和计算准则选择题2-1 限制齿轮传动中齿轮的接触宽度是为了提高齿轮的( B )。

A 硬度B 强度C 刚度D 工艺性2-2 因为钢材的种类和热处理对弹性模量影响甚小，欲采用合金钢和热处理来提高零件的( C )并无实效。

A 硬度B 强度C 刚度D 工艺性2-3 静应力的循环特性r =( D )。

A -1B 0C 0.5D 12-4 改变轴的支承位置时，轴的刚度( D )。

A 增大B 减小C 不变D 可能增大也可能减小2-5 增大零件的刚度，其抗冲击的能力( B )。

A 增大B 减小C 不变D 不一定2-6 圆柱与圆柱间的接触应力σH 与所受载荷F 的关系是( B )。

A F H ∝σB 2/1F H ∝σC 3/1F H ∝σD 4/1F H ∝σ填空题2-7 稳定循环变应力的三种基本形式是( 非对称循环应变 )、( 对称循环 )和( 脉动 )。

2-8 有一传动轴的应力谱如图所示。

则其应力幅a τ=( )、平均应力m τ=( )、循环特性r =( )。

2-9 低副连接的零件的连接表面产生的应力称为( 挤压应力 )，高副连接的零件的连接表面产生的应力称为( 接触应力 )。

《机械设计》习题
《机械设计》第五章习题
题5－1
如图所示，两根梁用8个4.6级普通螺栓与两块钢盖板相联接，梁受到的拉力F=28KN ，摩擦系数f=0.2，控制预紧力，试确定所需螺栓的直径。

解：已知螺栓数目z=8，接合面数i=2，取防滑系数Ks=1.2，则螺栓所需预紧力F 0为F 0≥fzi KsF =2
82.028002.1⨯⨯⨯N=10500N 。

查主教材中的表5-8，得σs=240MPa ，查表5-10，取安全系数S=1.3，则[σ]= σ
s/S=240MPa/1.3=184.6MPa ，所需螺栓的直径d 1≥
=6
.184105003.14⨯⨯⨯πmm=9.7mm 。

取整后得螺栓尺寸d=10mm ，螺纹为M10。

注：解中有两处错误，请指出错误并说明原因。

题5－2
受轴向载荷的紧螺栓联接，被连接件间采用橡胶垫片。

已知预紧力
F 0=1500N ，当工作载荷F=1000N 时，求螺栓受到的总拉力及被连接件之间的残余预紧力。

题5－3
图示凸缘联轴器（GB/T5843—1986）的型号为YLD10，允许传递的最大转矩T=630N ·m ，两半联轴器采用4个M12的铰制孔螺栓联接，螺栓规格为M12×60
（GB/T27—1988），螺栓的性能等级为8.8级，联轴器材料为HT200，试校核其联接强度。

题5－4
试指出下列螺纹连接图中的错误结构。

机械设计第五章课后习题5-1分析比较普通螺纹、管螺纹、梯形螺纹和锯齿形螺纹的特点，各举一例说明它们的应用5-2将承受轴向变载荷的联接螺栓的光杆部分做得细些有什么好处？5-2分析活塞式空气压缩气缸盖联接螺栓在工作时的受力变化情况，它的最大应力，最小应力如何得出？当气缸内的最高压力提高时，它的最大应力，最小应力将如何变化？5-4?图5-49所示的底板螺栓组联接受外力FΣ作用在包含x轴并垂直于底板接合面的平面内。

试分析底板螺栓组的受力情况，并判断哪个螺栓受力最大？堡证联接安全工作的必要条件有哪些？5-5图5-50是由两块边板和一块承重板焊成的龙门起重机导轨托架。

两块边板各用4个螺栓与立柱相联接，托架所承受的最大载荷为KN，载荷有较大的变动。

试问：此螺栓联接采用普通螺栓联接还是铰制孔用螺栓联接为宜？为什么？5-6已知托架的边板用6个螺栓与相邻的机架相联接。

托架受一与边板螺栓组的垂直对称轴线相平行、距离为mm、大小为60KN的载荷作用。

现有如图5-51所示的两种螺栓不知型式，设采用铰制孔用螺栓联接，试问哪一种不知型式所用的螺栓直径较小？为什么？5-7图5-52所示为一拉杆螺纹联接。

已知拉丁所受的载荷F=56KN,载荷稳定，拉丁材料为Q235钢，试设计此联接。

5-8两块金属板用两个M12的普通螺栓联接。

若接合面的摩擦系数f=0.3,螺栓预紧力控制在其屈服极限的70%。

螺栓用性能等级为4.8的中碳钢制造，求此联接所能传递的横向载荷。

5-9受轴向载荷的紧螺栓联接，被联接钢板间采用橡胶垫片。

已知螺栓预紧力Fo=15000N,当受轴向工作载荷F＝10 000N时，求螺栓所受的总拉力及被联接件之间的残余预紧力。

5-10图5-24所示为一汽缸盖螺栓组联接。

已知汽缸内的工作压力P=0~1MPa，缸盖与缸体均为钢制，直径D1=350mm,D2=250mm.上、下凸缘厚均为25mm.试设计此联接。

5-11设计简单千斤顶（参见图5-41）的螺杆和螺母的主要尺寸。

第五章5-1 齿轮传动的最基本要求是什么？齿廓的形状符合什么条件才能满足上述要求？答： 齿轮传动最基本要求是其瞬时转速比（或传动比）要恒定不变； 如果采用的齿廓曲线能使两齿廓在任何位置啮合时，其公法线都通过中心连线上的定点P，则其任何瞬时传动比都为定值。

5-2 简单叙述齿廓啮合基本定律。

答：两齿轮转动角速度比（传动比i12）等于其中心连线O1O2被齿廓啮合点的公法线分成的两段的反比，即i12=ω1/ω2=O2N2/O1N1=O2P/O1P。

5-3 分度圆和节圆，压力角和啮合角有何区别？答： 以齿轮转动中心（O1、O2）为圆心，过节点P所作的圆称为节圆，在节点P处圆周速度相等，且节圆是在啮合传动时存在，对于单个齿轮并不存在节圆；而分度圆是人为假想的一个圆，齿轮上模数和压力角均为标准值的圆，分度圆对于单个的齿轮是存在的。

当两个标准齿轮在标准中心距间啮合时，节圆与分度圆重合。

压力角是相对分度圆而言的，指齿轮分度圆处法线与速度方向之间所夹的锐角，而啮合角是相对于节圆而言的，指节圆的公切线与啮合线N1N2之间所夹的锐角，一对标准齿轮在标准中心距间啮合传动时，其啮合角α’等于分度圆压力角α；而对非标准中心距啮合传动时，啮合角与压力角关系是：a’*cosα’=a*cosα，其中a是标准中心距，a’是实际啮合中心距。

5-5 某直齿圆柱齿轮传动的小齿轮已丢失，但已知与之相配的大齿轮为标准齿轮，其齿数Z2=52，齿顶圆直径d a2=135mm，标准安装中心距a=112.5mm。

试求丢失的小齿轮的齿数、模数、分度圆直径、齿顶圆直径，齿根圆直径。

答：由公式d a2=d2+2h a=(z2+2h a*)m，且由于是标准齿轮，齿顶高系数h a*=1代入数值，可得模数m=2.5 mm，即小齿轮模数也为2.5 mm标准中心距a=(d1+d2)/2=m(z1+z2)/2代入数值，可得小齿轮齿数Z1=38，分度圆直径d1=mz1=95mm齿顶圆直径d a1=d1+2h a=(z1+2h a*)m=(38+2*1)*2.5=100mm齿根圆直径d f1=d1-2h f=(z1-2h a*-2 c*)m=(38-2*1-2*0.25)*2.5=88.75mm5-7 当α=20o的正常齿渐开线标准齿圆柱齿轮的齿根圆和基圆相重合时，其齿数应为多少？又若齿数大于求出的数值，则基圆和齿根圆哪一个大？答： 对于正常齿渐开线标准圆柱齿轮，齿顶高系数h a*=1，顶隙系数c*=0.25齿根圆直径d f=d-2h f=(z-2h a*-2 c*)m基圆直径d b=dcosα=mzcosα联立上述两公式，可求z=41.45，取整z=42此外，d f/d b=(z-2h a*-2 c*)m/ mzcosα=(z-2.5)/zcosα由于压力角α不变，由上述公式可知，若齿数大于求出的数值，则d f/d b＞1，因此齿根圆大。
