01机械原理概述Chapter机械原理的定义与重要性定义重要性机械原理的研究对象和内容研究对象主要研究各种机构(如连杆机构、凸轮机构、齿轮机构等)和机器(如内燃机、电动机、机床等)的工作原理、运动特性、力学性能以及设计计算方法等。
研究内容包括机构的组成原理、运动学分析、动力学分析、机械效率与自锁、机器的平衡与调速等。
机械原理的发展历程和趋势发展历程发展趋势02机构的结构分析与设计Chapter机构的基本概念和分类机构定义由刚性构件通过运动副连接而成的系统,用于传递运动和力。
机构分类根据运动特性可分为连杆机构、凸轮机构、齿轮机构等。
运动副类型包括低副(转动副、移动副)和高副(点接触、线接触)。
结构分析通过自由度计算、运动链分析等方法,确定机构的组成、运动特性和约束条件。
综合方法基于功能需求,选择合适的机构类型,进行组合、变异和演化,设计出满足特定要求的机构。
创新设计运用创新思维和现代设计方法,如拓扑优化、仿生学等,进行机构创新设计。
机构的结构分析和综合方法机构设计的原则和方法设计原则设计方法案例分析03机械传动与驱动Chapter机械传动的类型和特点摩擦传动啮合传动利用齿轮、链轮等啮合元件传递动力和运动。
具有传动效率高、工作可靠、使用寿命长等优点,但需要较高的制造精度和安装精度。
齿轮类型选择齿轮参数设计强度校核030201齿轮传动的设计与分析链传动和带传动的设计与分析链传动设计带传动设计强度校核液压与气压传动的设计与分析液压传动设计01气压传动设计02控制与调节0304机械系统动力学与振动Chapter机械系统动力学的基本概念和方法动力学基本概念动力学建模方法动力学分析方法机械系统的振动分析和控制振动基本概念振动分析方法振动控制策略机械系统动力学优化设计方法优化设计基本概念动力学优化设计方法优化设计实例分析05机械制造工艺与装备Chapter机械制造工艺的基本概念和流程机械制造工艺的基本概念机械制造工艺的流程机械制造装备的分类和特点机械制造装备的分类机械制造装备的特点先进制造技术是指基于先进制造理论、技术和方法的总称,包括计算机辅助设计(CAD )、计算机辅助制造(CAM )、计算机辅助工艺规划(CAPP )、数控技术(NC )、柔性制造系统(FMS )等。

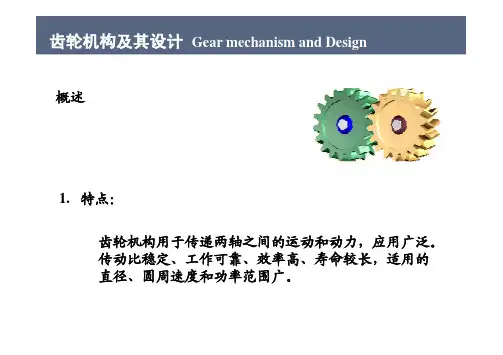

第十章齿轮机构及其设计10.1本章知识点串讲本章的重点有:齿轮的齿廓曲线;渐开线齿廓啮合传动的特点;渐开线各局部的名称、符号及标准齿轮几何尺寸的计算;渐开线直齿圆柱齿轮的啮合传动的条件;变位齿轮传动的根本理论及设计计算;斜齿轮﹑蜗轮蜗杆及圆锥齿轮传动的重点是它的啮合传动及设计计算的特殊点等。
【知识点1】齿轮的齿廓曲线一、渐开线的形成二、渐开线的性质当一直线沿半径为rb的圆作纯滚动时,该直线上任一点K的轨迹称为该圆的渐开线,该圆称为渐开线的基圆,直线x-x称为渐开线的发生线,角θK 称为渐开线AK段的展角。
a.发生线在基圆上滚过的线段长度KN 等于基圆上被滚过的圆弧长度AN,即KN = AN。
b.渐开线上任一点的法线切于基圆。
c.切点N为渐开线上在点K处的曲率中心,NK为K点处的曲率半径。
d.基圆以内没有渐开线。
e.渐开线的形状仅取决于其基圆的大小。
f.同一基圆上任意两条渐开线间的法向距离相等。
【知识点2】渐开线齿廓啮合传动的特点Prr bωωOOKr 2 ′′r 1 NNK ′渐开线齿廓能保证定传动比i O P O Pr r 12122121===ωω渐开线齿廓传动的特点:1.啮合线为定直线,啮合点的轨迹线——内公切线线、公法线三线合一2.啮合角为常数,啮合角:啮合线与过节点P 处两内公切线之所夹锐角。
——它等于两齿轮在节圆上角。
3.可分性【知识点3】渐开线各局部的名称、符号及标准齿轮几何尺寸的计算 一、齿轮各局部的名称及符号二、渐开线标准直齿圆柱齿轮的几何尺寸1.渐开线齿轮的五个根本参数:齿数(z),模数(m),分度圆压力角(齿形角),齿顶高系数ha *,径向间隙系数c *——亦称顶隙系数。
〔1〕齿数(z)齿数根据设计需要确定,如:传动比、中心距要求、接触强度等。
〔2〕模数(m)a. 定义:模数的定义为齿距P 与π的比值,即m= P/πb. 模数的意义确定模数m 实际上就是确定周节p ,也就是确定齿厚和齿槽宽e 。
机械原理讲义全套机械原理是机械工程专业的一门基础课程,它主要研究物体在力的作用下所表现出的相互作用、运动和结构行为。
本文将为大家提供一套机械原理讲义,帮助大家更好地理解和掌握这门课程。
第一章:机械原理的概述1.1机械原理的定义和作用1.2机械原理的研究内容1.3机械原理的研究方法1.4机械原理的发展和应用第二章:受力分析2.1力的概念和表示方法2.2力的合成和分解2.3力的平衡与条件2.4力的作用点和作用线第三章:刚体力学3.1刚体的定义和性质3.2刚体平衡的条件3.3刚体平衡的实例分析3.4刚体平衡的应用第四章:运动学基础4.1机械原理中的运动学概念4.2匀速直线运动和曲线运动4.3加速度和速度与位移的关系4.4运动学中的一些常用公式第五章:动力学基础5.1动量和动量守恒定律5.2力的大小和方向与加速度的关系5.3动力学中的一些常用公式5.4动力学中的实例分析第六章:动力学应用6.1动力学中的斜面问题6.2动力学中的弹簧问题6.3绳索和滑轮在动力学中的应用6.4动力学中的摩擦力分析第七章:静力学应用7.1静力学中的平衡问题7.2静力学中的力矩和杠杆7.3静力学中的悬挂问题7.4静力学中的摩擦力分析第八章:激光原理8.1激光的定义和性质8.2激光的产生和传播8.3激光的应用第九章:机械传动原理9.1机械传动的概念和分类9.2齿轮传动的原理和计算9.3带传动的原理和计算9.4万向节传动的原理和计算第十章:机械结构原理10.1机械结构的定义和分类10.2机械结构的设计原则10.3机械结构的应用和发展趋势10.4机械结构中常见问题的解决方法这套机械原理讲义全面而详细地介绍了机械原理的各个方面,帮助学生建立起对机械原理的理论框架和实践应用。
通过学习这套讲义,学生能够更好地理解机械原理的概念、原理和应用,提高解决实际问题的能力。
希望这套讲义能够对大家学习机械原理有所帮助。

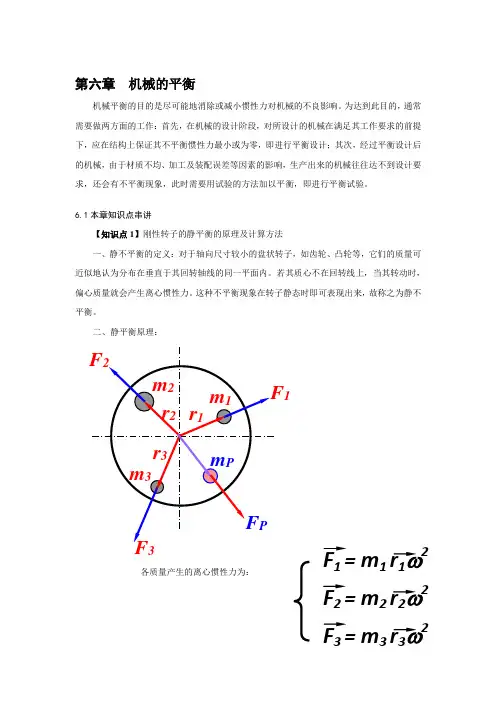

第六章机械的平衡机械平衡的目的是尽可能地消除或减小惯性力对机械的不良影响。
为达到此目的,通常需要做两方面的工作:首先,在机械的设计阶段,对所设计的机械在满足其工作要求的前提下,应在结构上保证其不平衡惯性力最小或为零,即进行平衡设计;其次,经过平衡设计后的机械,由于材质不均、加工及装配误差等因素的影响,生产出来的机械往往达不到设计要求,还会有不平衡现象,此时需要用试验的方法加以平衡,即进行平衡试验。
6.1本章知识点串讲【知识点1】刚性转子的静平衡的原理及计算方法一、静不平衡的定义:对于轴向尺寸较小的盘状转子,如齿轮、凸轮等,它们的质量可近似地认为分布在垂直于其回转轴线的同一平面内。
若其质心不在回转线上,当其转动时,偏心质量就会产生离心惯性力。
这种不平衡现象在转子静态时即可表现出来,故称之为静不平衡。
二、静平衡原理:各质量产生的离心惯性力为:13F1 = m1 r1ω2F2 = m2 r2ω2F3 = m3 r3ω2若:F 1+F 2 +F3 ≠ 0——表明此回转体为非平衡回转体。
人为增加一个质量点m P ,该质量点产生一个离心惯性力F P ,F 1+F 2 +F3+F P = 0称对此回转体进行了平衡。
结论:若欲使回转体处于平衡,则各质量点的质径积(或重径积)的矢量和为零。
三、求解方法主要有矢量图解法和坐标轴投影法。
A.矢量图解法其中W i = m i r i ,称为质径积。
用矢量图解法进行求解时,一定要选取合适的比例尺,作图要尽量准确。
平衡条件为:m 1 r 1 + m 2 r 2 + m 3 r 3 + m P r P =0 B.坐标轴投影法【知识点2】刚性转子的动平衡的原理及计算方法一、动不平衡的定义:对于轴向尺寸较大的转子,如内燃机曲轴和机床主轴等,其偏心质量分布在不同的回转平面内。
在这种情况下,即使转子的质心在回转轴线上,由于各偏心质量所产生的离心惯性力不在同一回转平面内,因而将形成惯性力偶,所以仍然是不平衡的。
机械原理讲义第一章绪论机器特征:一、多个构件人为组合而成二、构件间具有确定的相对运动三、能减轻或代替人类的劳动或者实现能量的转换同时具备三个特征的即为机器,具备前两个特征的为机构;机构可以是一个零件也可以是多个零件的刚性组合。
第二章机构的结构分析基本要求:1、掌握机构运动简图的绘制方法。
2、掌握运动链成为机构的条件.3、熟练掌握机构自由度的计算方法。
4、掌握机构的组成原理和结构分析的方法。
重点:1、机构具有确定运动的条件.2、机机构运动简图及其绘制。
3、机构自由度的计算.难点:1、机构运动简图的绘制。
2、正确判别机构中的虚约束。
本章口诀诗:活杆三乘有自由,两低一高减中求;认准局复虚约束,简式易记考无忧。
本章作业:2-8(要求用五个方案改进)、2-10、2-12、2-142-15(a)、2-16(b)、2-17、2-19§2-1 平面机构运动简图一、机构及其组成1、机构的两大类型:平面机构、空间机构2、机构的两组成要素:①构件②运动副3、构件类型:①活动构件②固定构件(又称机架)二、运动副及其分类1、活动构件的自由度与约束自由度:作为独立运动单元可能的独立运动数约束:对物体运动自由度的限制2、运动副及其分类定义:构件间的可动联接。
类型:高副、低副。
三、平面机构运动简图1、定义及意义定义:用简单的线条和规定符号分别代表构件和运动副、用以表示各构件之间相对位置和相互运动关系的图形。
意义:方便进行运动学和动力学分析,便于技术出差时很快画出你所感兴趣的机器或机构的结构与运动特点。
2、绘制步骤从原动件开始、顺藤摸瓜(构件为藤,运动副为瓜)依次用线条和符号表示之(按尺寸比例)。
总结:低副产生两个约束即限制两个自由度。
高副,限制沿公法线方向的移动,但可沿切向移动和绕接触点转动。
§2-2 平面机构自由度计算一、平面机构具有确定运动的条件1、平面机构自由度公式的推导N个构件,1个机架,n=N-1为活动件数低副包括移动副和转动副自由度计算公式: F=3n—2Pl—Ph2、机构具有确定运动的条件:机构的原动件数等于机构的自由度数;F≥1二、自由度计算时的注意事项:1、认准复合铰链、局部自由度和虚约束1)复合铰链:多构件在同一处用回转副联接时,真正的回转副个数等于构件数—1。
第七章机械的运转及其速度波动的调节7.1本章知识点串讲本章的重点在于最大盈亏功﹑速度不均匀系数﹑等效转动惯量﹑等效质量﹑等效力矩﹑等效力的概念及计算方法,以及机械运转速度波动及其调节方法。
1.等效转动惯量﹑等效质量﹑等效力矩﹑等效力的计算方法等效转动惯量的一般计算式为:等效力矩的一般计算式为:等效质量的一般计算式为:等效力的一般计算式为:2.稳定运转条件下机械速度的波动及其调节一、周期性速度波动产生的原因作用在机械系统上的驱动力(矩)和(或)阻抗力(矩)和(或)系统等效转动惯量(质量)是机构位置的函数。
二、平均速度三、速度不均匀系数δ角速度(ωmax-ωmin)的变化幅度与其平均角速度ωm的比值。
四、周期性速度波动的调节原理赢功:驱动功大于阻抗功时,两者的差值;亏功:阻抗功大于驱动功时,两者的差值。
设:S1=300; S2=1500; S3=1300; S4=1700; S5=1600各点处的外力功值:a(0);b(-300);c(+1200);d(-100);e(1600);f(0)。
最小功值在b处,最大功值在e处;相对应最小速度在b处,最大速度在e处。
最大赢亏功ΔW max = ΔE max= Emax - Emin另外,最大赢亏功又等于ΔW max =Jeω2mδ由此得到调节方法:在ΔW max一定的情况下,为了使系统速度不均匀系数δ < [δ],可通过给系统增加一个转动惯量较大的回转体——飞轮(其转动惯量计为Jf )。
五、飞轮转动惯量的计算飞轮转动惯量为Jf,于是有ΔW max = (Je + Jf )ω2mδ一般情况,Je <<Jf,故可忽略可忽略Je的影响。
于是:7.2本章重难点总结7.2.1重难点知识点总结本章的难点在于最大盈亏功﹑速度不均匀系数﹑等效转动惯量﹑等效质量﹑等效力矩﹑等效力等的计算。
7.2.2本章重难点例题讲解【例题1】一机器作稳定运动,其中一个运动循环中的等效阻力矩Mr 与等效驱动力矩Md 的变化线如图所示。
写在前面机械原理适用专业:机械制造及其自动化,机械电子工程,机械设计及理论,车辆工程,机械工程(专业学位),车辆工程(专业学位)。
满分150,闭卷考试,三个小时,可以带计算器。
不在工大考试的需要自己拆密封卷(很简单,不过要小心)招收机械类专业的单位有,机汽学院,科学技术研究院,工业与装备技术研究院(原合锻研究院),智能制造技术研究院。
具体参考招生简章下面分章讲述第一章平而机构的结构分析1.1 内容提要本章主要解决用自由度计算公式束判断构件组合体运动的可能性和确定性问题。
本章主要内容是:(了解,这是基础)(已经不考这样的类型了,具体分析真题时候说,)机构具有确定运动的条件;(必须知道,15刚考过,以前考的很少。
)(必须知道,这是这章的灵魂)(至今没有考过,不能说不考)本章重点内容是平面机构自由度的计算:;难点是复合铰链、局部自由度及虚约束的判断投正确处理。
具体内容看书1.2 真题再现题型11.(2015真题)如图所示机构,计算其自由度,判断其是否确定运动,如果不能?那如何可以确定其运动?(1.练习)如图a所示为一简易冲床的初拟设计方案,设计者的思路是:动力由齿轮1输入,使轴A连续回转;而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取),分析其是否能实现设计意图?并提出修改方案。
绘制其机构运动简图(图b)。
解1)取比例尺l2)分析其是否能实现设计意图。
图 a ) 由图b 可知,3=n ,4=l p ,1=h p ,0='p ,0='F 故:00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此,此简单冲床根本不能运动(即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架),故需要增加机构的自由度。
图 b )3)提出修改方案(图c )。
为了使此机构能运动,应增加机构的自由度(其方法是:可以在机构的适当位置增加一个活动构件和一个低副,或者用一个高副去代替一个低副,其修改方案很多,图c 给出了其中两种方案)。
绪论一、研究对象1、机械:机器和机构的总称机器(三个特征):①人为的实物组合(不是天然形成的);②各运动单元具有确定的相对;③必须能作有用功,完成物流、信息的传递及能量的转换。
机器的组成:原动机、工作机、传动部分、自动控制工作机机构:有①②两特征。
很显然,机器和机构最明显的区别是:机器能作有用功,而机构不能,机构仅能实现预期的机械运动。
两者之间也有联系,机器是由几个机构组成的系统,最简单的机器只有一个机构。
2、概念构件:运动单元体零件:制造单元体构件可由一个或几个零件组成。
机架:机构中相对不动的构件原动件:驱动力(或力矩)所作用的构件。
→输入构件从动件:随着原动构件的运动而运动的构件。
→输出构件机构:能实现预期的机械运动的各构件(包括机架)的基本组合体称为机构。
二、研究内容:1、机构的结构和运动学:①机械的组成;②机构运动的可能性和确定性;③分析运动规律。
2、机构和机器动力学:力——运动的关系·F=ma功——能3、要求:解决二类问题:分析:结构分析,运动分析,动力分析综合(设计):①运动要求,②功能要求。
新的机器。
第一章平面机构的结构分析(一)教学要求1、了解课程的性质与内容,能根据实物绘制机构运动简图2、熟练掌握机构自由度计算方法。
了解机构组成原理(二)教学的重点与难点1、机构及运动副的概念、绘机构运动简图2、自由度计算,虚约束,高副低代(三)教学内容§1-1 机构结构分析的目的和方法研究机构的组成原理和机构运动的可能性以及运动确定的条件1、对一个运动链2、选一构件为机架3、确定原动件(一个或数个)4、原动件运动时,从动件有确定的运动。
§1-3 平面机构运动简图一、用规定的符号和线条按一定的比例表示构件和运动副的相对位置,并能完全反映机构特征的简图。
二、绘制:15)用规定的符号和线条绘制成间图。
(从原动件开始画)§1-4 平面机构的自由度机构的自由度:机构中各构件相对于机架所能有的独立运动的数目。
一、计算机构自由度(设n个活动构件,P L个低副,P H个高副)1、107253=-⨯-⨯=F2、126253=-⨯-⨯=F ,其中B 、C 为复合铰链。
第二章 平面机构的运动分析(一)教学要求1、能根据实物绘制机构运动简图2、熟练掌握机构自由度计算方法。
了解机构组成原理3、了解平面机构运动分析的方法,掌握瞬心法对机构进行速度分析4、熟练掌握相对运动图解法(二)教学的重点与难点1、机构及运动副的概念、绘机构运动简图2、自由度计算,虚约束,高副低代3、瞬心的概念及求法4、矢量方程,速度和加速度多边形,哥氏加速度,影像法(三)教学内容§2-1 研究机构运动分析的目的和方法一、目的:都必须首先计算其机构的运动参数。
二、方法:图解法:形象直观,精度不高,图解法解析法:较高的精度,工作量大实验法:§2-2 的应用一、速度瞬心:两构件上相对速度为零的重合点:瞬时绝对速度相同的重合点。
相对速度瞬心:两构件都是运动的 绝对速度瞬心:两构件之一是静止的 i ,j → P ij(由理论力学可知,任一时刻,刚体1和2的相对运动可以看作是纯一重合点的转动,设该重点点为P 12(图示位置),现在确定1,2重合点A 的相对运动方向,即相对速度方向,称重合点P 12为瞬时回转中心,或速度瞬心。
二、机构中瞬心的数目:N 123N P 23P 12M M V AM M l W V 33=显然,2M V ϖ ∴2M V ϖ≠3M V ϖ∴M ∴M 必须在M 点具体在32M M V V =∴BM AM l W l W 32=∴23W W l l BM AM = 例:P 12—B ,P 23—C ,P 34—D ,P 14—AP 13:①P 13、P 12、P 23共线;②P 13、P 14、P 34共线。
62)14(4=-⨯=N P 24:①P 24、P 12、P 14共线;②P 24、P 23、P 34共线。
四、利用瞬时对机构进行运动分析例:图示机构中,已知AB l ,BC l的速度。
解:1、画机构运动简图,取c =μ2、求瞬心62)14(4=-⨯=N P 12→A ,P 23→B ,P 34→C ,P 14处P13:①P 13、P 12、P 23共线;②P 13P243V M 从动件2 道处;③ P 12→O ,C AO o o l W V V V μ⋅===1122 作业:P 505: 2—1,2—2,2—3§2—3 用相对运动图解法求机构的速度和加速度相对运动图解法:用相对运动原理列出构件上点与点之间的相对运动矢量方程,然后作图求解矢量方程。
速度,加速度(用基点法求刚体的运动度) 复习:相对运动原理。
1)刚体(构件)的平面运动分解为随基点的平动加上绕基点的转动。
BA A B V V V += BA A B a a a +=2)点的速度合成定理:(动点在某瞬时的绝对速度等于它在该瞬时的牵连速度与相对速度的矢量和).(重合点法)绝对运动 = 牵连运动 + 相对运动动点对静系的运动 动系对静系的运动 动点对动系点的运动 刚体运动 点的运动r e a V V V +=动系平动:r e a a a a +=错误!链接无效。
动系转动:k r e a a a a a ++=一、在同一构件上点间的速度和加速度的求法(基点法)mmmlsb p l AB v ⋅=ϖϖ1ω已知机构各构件的长度,11,αω 求:3322,,,,,,,αωαωE C E C a a V V 。
解:1→定轴转动;2→平面一般运动(平动,转动),3→定轴转动。
取C μ作机构运动简图。
1、求速度和角速度CB B C V V V +=方向⊥CD ⊥AB ⊥BC 大小 ? AB l 1ω ?pc V v C ⋅=μ, bc V v CB ⋅=μEC C EB B E V V V V V +=+= 方向 ? ⊥BE ⊥EC.大小 ?AB l 1ω ? pc k μ ?E V →∴ pe V k E ⋅=μBC CB l V =2ω, 方向:顺时针,CDV CD C l pcl V ωω==3,逆时针 在速度多边形中, △bce 和 △BCE 相似图形bce 为 BC’E 的速度影响像。
速度影像的用处:在速度多边形中:P →极点,CB V bc → 注意:速度影像只能应用于同一构件上的各点。
mms m b a n B a /πμ=2、求加速度,角加速度CB B C a a a +=或 τCB n CB t B n B t c n c a a a a a a +++=+方向C →D ⊥CD B →A ⊥AB C →B ⊥BC大小CD l 23ω ? AB l 21ω AB l 1α BC l 22ω ?C a C →π,大小C a a C ⋅=πμ。
C C a a C C a CB CB''=→''μττ, ∵ BC CBl a 2ατ= ∴ BC CB l a τα=2 CDaCD C l C C l a '''⋅==ματ3 求E a :τEB nEB B E a a a a ++=方向 ? π→b ′ E →B ⊥BE 大小 ?b a '⋅πμ BE l 22ω BE l 2α E a e →π, e a a E ⋅=πμ加速度多边形中:22422222222)()()()(αωατ+=+=+=CB CB CB CB n CB CB l l l a a a同理:2242αω+=EBEB l a 2242αω+=EC EC l a∴ EC EB CB EC EB CB l l l a a a ::::=EC EB BC e c e b c b c c l a a a μμμμμμ::::=''''''∴ EC EB BC e c e b c b ::::=''''''∴ e c b '''和BCE 相似∴ 称e c b '''为BCE 的加速度影像。
用处:注意:只用于机构中同一构件上各点。
π为极点。
作业:P 506:2-4,2-5二、组成移动副两构件的重合点间的速度和加速度的求法(重合点法)已知机构位置,尺寸,1ω等角速 求33,αω。
解:1、取c μ作机构运动简图2、求角速度2323B B B B V V V +=方向 ⊥BC ⊥AB ∥BC 大小 ? AB l 1ω ?3333pb V V pb k B B ⋅=→μ且∴BCB l V 33=ω,顺时针 3、求角加速度rB B K B B B B a a a a 232323++= r B B k B B B B n B a a a a a 2323233++=+τ方向 B →C ⊥BC B →A ⊥BC ∥BC大小 BC l 23ω ? AB l 21ω 2322B B V ω ? θωsin 223223B B k B B V a = 90=θ°232B B V 与ωθ→方向:将23B B V 沿2ω转动90°。
τπ33333,B B a b b a b →''→' ττμ333B a B a b b a →''⋅=∴ BCB l a τα33=,逆时针2求:滑块E ,E V ,E a 导杆4,4ω,4α ①取l μ作机构运动简图解:(1)3434B B B B V V V +=方向 ⊥B 4C ⊥AB ∥B 4C 大小 ? AB l 2ω ?44B V pb → ∴ k B V μ=4 C B l pb 444ω=∴=4ω□ 方向:顺时针 构件5:(2) 5555D E D E V V V += 方向 x -x ⊥CD ⊥ED 大小 ? CD l 4ω ?∴55E V pe → 5555D E V e d →556pe V V k E E ⋅==μ ED k d E l e d V ⋅=⋅=55555ωμ ∴=5ω□(3)rB B kB B B B a a a a 343434++=∴ r B B k B B B B n B a a a a a 3434344++=+τ方向 B 4→C ⊥B 4C B →A ⊥B 4C (上) ∥B 4C大小 C B l 424ω ? AB l 22ω 3442B B V ω ?τ444B a b b →''' ∴b b a a B '''=44μτ∴ ='''==CB aC B B l b b l a 444444ματ√ 方向:逆时针(4) τED nED D E a a a a ++=方向 x-x 5d '→π E →D ⊥ED 大小 ?5d a 'πμ ED l 25ω ?e a a e a E E'=∴→'πμπ作业:P 506 2-7,2-8,2-10§2-4 用解析法求机构的位置、速度和加速度(简介)复数矢量法:是将机构看成一封闭矢量多边形,并用复数形式表示该机构的封闭矢量方程式,再将矢量方程式分别对所建立的直角坐标系取投影。
