1 第4节 变阻器知识点

第4节变阻器基础知识·细解读知识点一变阻器【重点】1.实验：改变小灯泡的亮度提醒实验过程中若无论怎样移动夹子，小灯泡的亮度几乎不变，其原因是铅笔芯的阻值太小，导致其对电路几乎无影响。

应更换更细长的铅笔芯。

2.变阻器(1)概念：能改变接人电路中电阻大小的元件叫作变阻器。

学生实验中常用的变阻器是滑动变阻器。

(2)滑动变阻器①构造②原理：滑动变阻器是靠改变连人电路中电阻丝的长度来改变电路电阻的。

③结构示意图和电路图中的符号电阻丝外面涂着绝缘层，密绕在绝缘管上，图中的白线位置绝缘层已经刮掉，电阻丝可以与滑片P相连。

提醒滑动变阻器铭牌上各数值的物理意义如图所示，图中“50 Ω”表示该滑动变阻器的最大阻值是50 Ω，“1.5 A”表示它允许通过的最大电流是1.5A。

④滑动变阻器的接法巧学巧记滑动变阻器的两种等效接法如图所示，只要滑动变阻器的下端接线柱固定，上端接C和接D接线柱是等效的。

滑动变阻器接入电路中的正确接法形式上有4种，而本质上只有2种。

善于思考的你发现了吗?【拓展】电阻箱电阻箱是一种能够显示出电阻值的变阻器，其实物如图甲所示，其面板如图乙所示。

在电阻箱的面板上一般有2个接线柱和6个旋盘。

使用时，把2个接线柱接入电路，调节6个旋盘，就可以得到0～99 999．9 Ω之间的任意0.1 Ω的整数倍的电阻值。

读数时，将各旋盘对应的小三角指的数字乘以面板上标记的倍数，然后将数值加在一起就是电阻箱连入电路中的阻值，图乙所示的电阻箱的读数为0×10000Ω+3 x 1000 Ω+2 x100Ω+0×10Ω+4×1Ω+0×0.1Ω=3204.0 Ω。

【例1】如图所示，当滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的阻值变大的是( )解析：要判断移动滑片时，滑动变阻器连入电路的阻值变化情况，应先弄清电阻丝的哪一接线柱连入电路，再根据滑片的移动方向来分析连入电路电阻的变化。

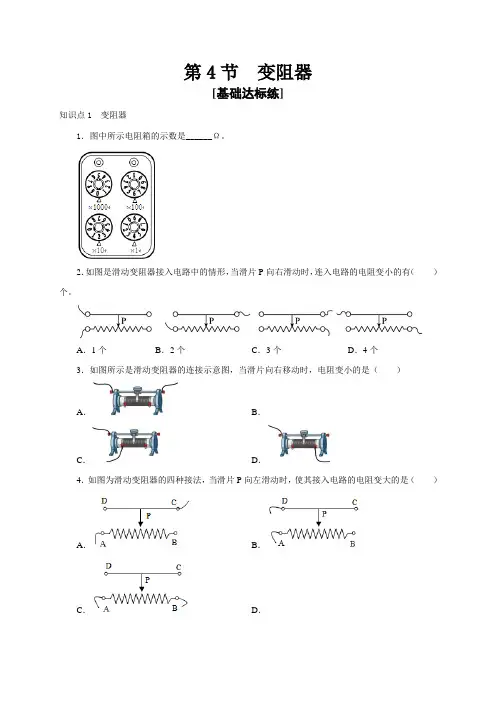

第4节变阻器[基础达标练]知识点1 变阻器1．图中所示电阻箱的示数是______Ω。

2．如图是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变小的有（）个。

A．1个B．2个C．3个D．4个3．如图所示是滑动变阻器的连接示意图，当滑片向右移动时，电阻变小的是（）A．B．C．D．4．如图为滑动变阻器的四种接法，当滑片P向左滑动时，使其接入电路的电阻变大的是（）A．B．C．D．知识点2 练习使用滑动变阻器5．“物理”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。

下列分析不正确的是（）A．若M接C点，N接D点，滑动变阻器接入电路中的阻值相当于一根导线B．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗D．若M接A点，N接B点，闭合开关，滑片P向右移，电灯亮度不变6．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．D．7．如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图。

（1）在方框内画出相应的电路图______；（2）在开关闭合前，滑动变阻器的滑片P应该放在______端（选填“A”或“B”）；（3）若要使灯泡变亮，滑片P应向______端滑动，这时电流表的示数将______（选填“变大”或“变小”或“不变”）；（4）如果把滑动变阻器的A、D接线柱位置对调，对原电路及其滑动变阻器的调节规律是否有影响______？请说明理由______。

知识点3 变阻器的应用8．如图所示是收音机上调节音量的旋钮的结构示意图，它是通过改变接入电路中电阻丝的___________来改变电阻的。

若将接线柱B、C接入电路，则顺时针转动旋钮触片E时，收音机的音量将变 ___________（选填“大”或“小”）。

9．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。

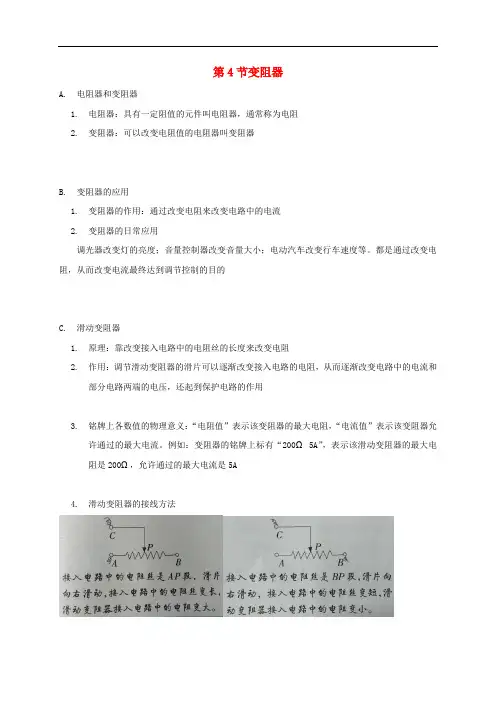

第4节变阻器
A.电阻器和变阻器
1.电阻器：具有一定阻值的元件叫电阻器，通常称为电阻
2.变阻器：可以改变电阻值的电阻器叫变阻器
B.变阻器的应用
1.变阻器的作用：通过改变电阻来改变电路中的电流
2.变阻器的日常应用
调光器改变灯的亮度；音量控制器改变音量大小；电动汽车改变行车速度等。

都是通过改变电阻，从而改变电流最终达到调节控制的目的
C.滑动变阻器
1.原理：靠改变接入电路中的电阻丝的长度来改变电阻
2.作用：调节滑动变阻器的滑片可以逐渐改变接入电路的电阻，从而逐渐改变电路中的电流和
部分电路两端的电压，还起到保护电路的作用
3.铭牌上各数值的物理意义：“电阻值”表示该变阻器的最大电阻，“电流值”表示该变阻器允
许通过的最大电流。

例如：变阻器的铭牌上标有“200Ω 5A”，表示该滑动变阻器的最大电阻是200Ω，允许通过的最大电流是5A
4.滑动变阻器的接线方法
5.使用滑动变阻器应注意以下几点
1)要了解所使用的滑动变阻器的最大电阻和允许通过的最大电流。

使用时要根据需要选择合
适的滑动变阻器，不能使通过它的电流超过其允许通过的最大电流
2)滑动变阻器要与被控制电路串联
3)将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用下面两
个接线柱（R为定值，即最大阻值）或同时使用上面两个接线柱（金属杆阻值很小），否则，移动滑片时起不到改变电阻的作用
4)为了保护电路，在闭合开关前应将滑片置于最大阻值处（即将滑片置于所选的下面那个接
线柱的另一端）
6.滑动变阻器的优、缺点
1)优点：能连续地改变接入电路的电阻值
2)缺点：不能直接读出电阻值的大小。

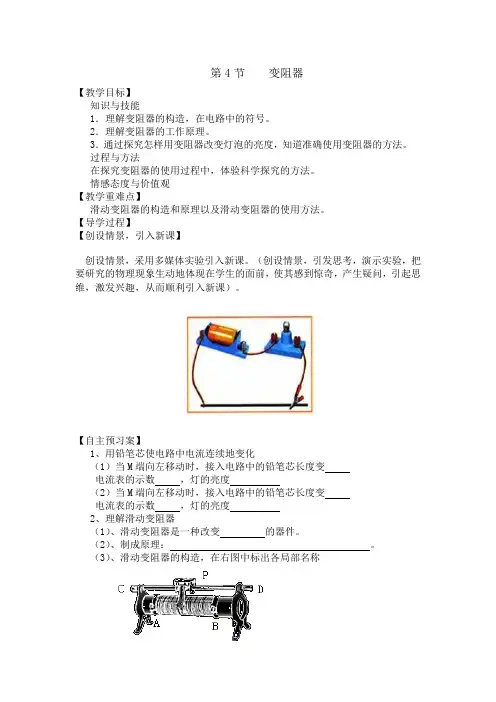

第4节变阻器【教学目标】知识与技能1．理解变阻器的构造，在电路中的符号。

2．理解变阻器的工作原理。

3．通过探究怎样用变阻器改变灯泡的亮度，知道准确使用变阻器的方法。

过程与方法在探究变阻器的使用过程中，体验科学探究的方法。

情感态度与价值观【教学重难点】滑动变阻器的构造和原理以及滑动变阻器的使用方法。

【导学过程】【创设情景，引入新课】创设情景，采用多媒体实验引入新课。

（创设情景，引发思考，演示实验，把要研究的物理现象生动地体现在学生的面前，使其感到惊奇，产生疑问，引起思维，激发兴趣，从而顺利引入新课）。

【自主预习案】1、用铅笔芯使电路中电流连续地变化（1）当M端向左移动时，接入电路中的铅笔芯长度变电流表的示数，灯的亮度（2）当M端向左移动时，接入电路中的铅笔芯长度变电流表的示数，灯的亮度2、理解滑动变阻器（1）、滑动变阻器是一种改变的器件。

（2）、制成原理：。

（3）、滑动变阻器的构造，在右图中标出各局部名称（4）、画出滑动变阻器的结构示意图和电路符号3、变阻器的种类和实际应用（1）、种类： 、 。

（2）、变阻箱如何读数 旋盘式电阻箱是我们在实验室经常用到的一种变阻器， 图1所示电阻箱的示数为____ Ω。

【课堂探究案】1、演示实验：（约3分钟）课本19页“想想做做”（1）思考问题：灯泡的亮度为什么会变化？灯泡变亮时铅笔芯连入长度怎样改变？（2）小结：通过改变连入电路中铅笔芯的_________来改变 ，从而改 变了灯泡的亮度。

2、结合实物，理解变阻器。

（8分钟）（各组在组长组织下实行组内小展示）（1）变阻器就是 的电阻器。

（2）观察滑动变阻器实物，弄清它的结构：（在右图标上各局部名称）思考：电阻丝材料有什么要求？电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？ （3）滑动变阻器在电路中的符号：（4）滑动变阻器的铭牌上标有“ Ω A”，其物理意义是：3、合作探究：滑动变阻器的有效接法与变阻情况。

（10分钟）（安排完成较好的的一组实行大展示，其他学习小组实行补充、质疑，共同交流与提升。

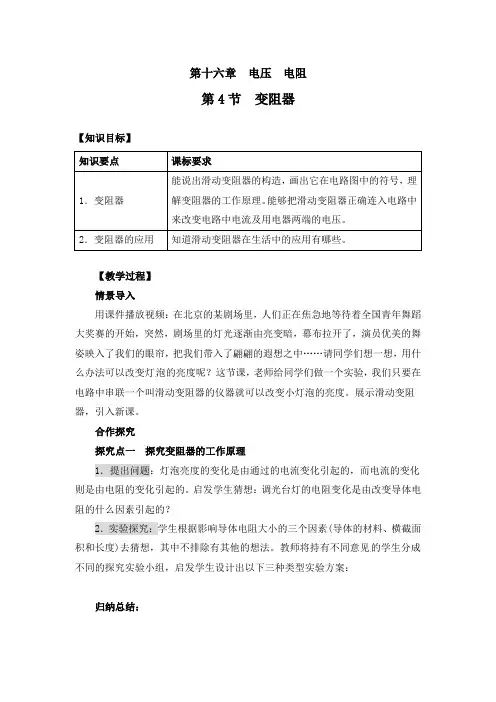

第十六章电压电阻第4节变阻器【知识目标】【教学过程】情景导入用课件播放视频：在北京的某剧场里，人们正在焦急地等待着全国青年舞蹈大奖赛的开始，突然，剧场里的灯光逐渐由亮变暗，幕布拉开了，演员优美的舞姿映入了我们的眼帘，把我们带入了翩翩的遐想之中……请同学们想一想，用什么办法可以改变灯泡的亮度呢？这节课，老师给同学们做一个实验，我们只要在电路中串联一个叫滑动变阻器的仪器就可以改变小灯泡的亮度。

展示滑动变阻器，引入新课。

合作探究探究点一探究变阻器的工作原理1．提出问题：灯泡亮度的变化是由通过的电流变化引起的，而电流的变化则是由电阻的变化引起的。

启发学生猜想：调光台灯的电阻变化是由改变导体电阻的什么因素引起的？2．实验探究：学生根据影响导体电阻大小的三个因素(导体的材料、横截面积和长度)去猜想，其中不排除有其他的想法。

教师将持有不同意见的学生分成不同的探究实验小组，启发学生设计出以下三种类型实验方案：归纳总结：方案1：如图所示，在A、B间分别接入不同材料的导体电阻，如铜丝和铅笔芯，观察小灯泡的亮度变化，观察并记录小灯泡的亮度变化，并加以比较。

探究变阻器原理的电路方案2：如上图所示，在A、B间改变导线横截面积(分别接入1根笔芯与2根笔芯)，观察小灯泡的亮度变化，观察并记录小灯泡的亮度变化，并加以比较。

方案3：如上图所示，在A、B间(有鳄鱼夹)夹入一段铅笔芯，使一端在铅笔芯上自由滑动，通过改变接入电路中铅笔芯的长度来改变接入电路中的电阻，观察并记录小灯泡的亮度变化，并加以比较。

3．交流评价：让完成以上三种不同类型的小组相互交流，并归纳筛选出这样一个结果：改变导体的长度能较方便地改变小灯泡的亮度。

最后师生共同总结归纳出：调光台灯，实质上是通过改变导体接入电路中的长度，来改变电阻，从而改变台灯的亮度的。

要想弄清其原理，我们先来学习一种能改变电阻的器件——变阻器。

其实，实验室所用的变阻器也是通过改变接入电路中电阻线的长度来改变电阻的器件。

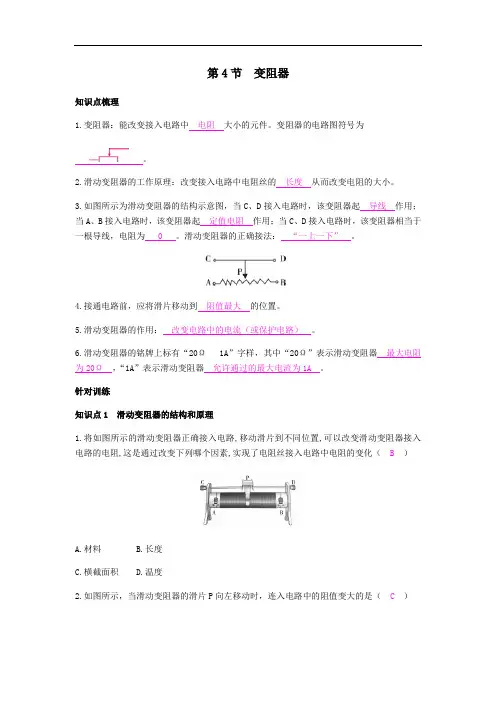

第4节变阻器知识点梳理1.变阻器：能改变接入电路中电阻大小的元件。

变阻器的电路图符号为。

2.滑动变阻器的工作原理：改变接入电路中电阻丝的长度从而改变电阻的大小。

3.如图所示为滑动变阻器的结构示意图，当C、D接入电路时，该变阻器起导线作用；当A、B接入电路时，该变阻器起定值电阻作用；当C、D接入电路时，该变阻器相当于一根导线，电阻为 0 。

滑动变阻器的正确接法：“一上一下”。

4.接通电路前，应将滑片移动到阻值最大的位置。

5.滑动变阻器的作用：改变电路中的电流（或保护电路）。

6.滑动变阻器的铭牌上标有“20Ω1A”字样，其中“20Ω”表示滑动变阻器最大电阻为20Ω，“1A”表示滑动变阻器允许通过的最大电流为1A 。

针对训练知识点1 滑动变阻器的结构和原理1.将如图所示的滑动变阻器正确接入电路,移动滑片到不同位置,可以改变滑动变阻器接入电路的电阻,这是通过改变下列哪个因素,实现了电阻丝接入电路中电阻的变化（B）A.材料B.长度C.横截面积D.温度2.如图所示，当滑动变阻器的滑片P向左移动时，连入电路中的阻值变大的是（ C ）知识点2 滑动变阻器的使用3.如图所示，自动铅笔芯与电池、小灯泡串联，固定铅笔芯一端的夹子，移动另一端的夹子，改变铅笔芯接入电路中的长度，使铅笔芯接入电路中的电阻发生改变，从而改变通过电路中的电流，小灯泡的亮度也发生变化。

课时作业1.滑动变阻器的铭牌上标有“50Ω1A”字样，下列说法正确的是（A）A.该滑动变阻器电阻的变化范围是0~50ΩB.该滑动变阻器只能接入50Ω的电阻C.允许通过该滑动变阻器的最小电流是1AD.允许通过该滑动变阻器的电流只能是1A2.如图所示，使用滑动变阻器调节小灯泡的发光强度，下列四种连接方法中，错误的是（D）3.将滑动变阻器按如图所示的方法连接，以下叙述正确的是（ A ）A.实验开始前滑片P应放在最右端B.用它来调节小灯泡亮度时，应将它和小灯泡并联C.实验中经常用它来改变电路中的电流方向D.滑片P向右滑动时，它的电阻减小4.如图所示是滑动变阻器的示意图，为了使滑片P向B端滑动时连入电路的电阻变大，那么它串联接入电路时应连接的接线柱为（C）A.B和CB.B和DC.A和DD.A和B5.如图所示,甲为可调亮度台灯,乙为电位器的结构图,b与金属滑片相连,转动旋钮可调节灯泡亮度。

第4节《电流的测量》学习目标：1.知道定值电阻和变阻器的区别，理解变阻器在电路中的作用，了解变阻器的一些应用。

2.理解滑动变阻器的工作原理，知道滑动变阻器的实物结构、结构示意图及其电路符号。

同步训练：1.下列用电器中，不需要用变阻器的是( )A.日光灯B.电视机和收音机C.调光台灯D.调温电熨斗2.滑动变阻器能改变电阻的大小，是由于它能改变( )A.导体的长度B.导体的粗细C.导体的材料D.导体的长度、粗细和材料3.如图所示为未连接完整的电路，要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。

下列接法中符合要求的是( )A.M接A,N接DB.M接B,N接CC.M接A,N接BD.M接C,N接D4.在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用，其原因是闭合开关后( )A.通过电路的电流最小B.变阻器两端电压最小C.变阻器电阻发热最大D.电源两端的电压最小5.下列各图所示为滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是( )6.如图所示为某同学连接的电路，下列有关说法中正确的是( )A.滑动变阻器与灯泡并联B.滑动变阻器的滑片向右移动，灯泡亮度变暗C.滑动变阻器的滑片向右移动，灯泡亮度变亮D.滑动变阻器的滑片向右移动，灯泡亮度不变7.在收音机等电器中，有一种叫电位器的变阻器，电位器的内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。

使用电位器时，下列说法中正确的是( )A.只把B和C接入电路，无法改变通过电位器的电流B.只把A和B接入电路，无法改变通过电位器的电流C.将B、C接入电路，当滑片顺时针旋动时，电位器接入电路部分的电阻变小D.将A、B接入电路同一点，C接入电路另一点，当滑片逆时针旋动时，电位器接入电路部分的电阻变小8.如图所示，选取一支铅笔芯，将铅笔芯一端用a夹子固定，当b夹子在铅笔芯上来回移动时，灯泡的亮度发生了变化，这说明铅笔芯是(填“导体”或“绝缘体”)，还能说明导体的电阻大小与有关。

第4节变阻器一、变阻器电阻类型有：[定值]电阻和变阻器[也叫可变电阻]。

12、变阻器：能改变接入电路中电阻大小的元件叫做变阻器。

变阻器在电路图中的符号为：。

3、滑动变阻器：[1]、构造：瓷筒、线圈、滑片、金属棒、接线柱[2]、变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。

[3]、使用方法：选、串、接、调①、根据铭牌选择合适的滑动变阻器；②、串联在电路中；③、接法：“一上一下”；④、接入电路前应将电阻调到最大。

[4]、铭牌的意义：例如：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。

1.5A表示滑动变阻器允许通过的最大电流为1.5A.。

4、旋盘式电阻箱[1]、结构：两个接线柱、旋盘。

[2]、变阻原理：转动旋盘，可以得到0～9999.9之间的任意阻值。

[3]、读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。

5、插孔式电阻箱[1]、结构：铜块、铜塞，电阻丝。

[2]、读数：拔出铜塞所对应的电阻丝的阻值相加，就是连入电路的电阻值。

二、变阻器的应用1、用法：变阻器标有最大电阻和允许通过的最大电流，使用时根据需要进行选择，不能使通过的电流超过最大电流，否则会烧坏变阻器。

通过在使用前将阻值调到最大。

2、作用：[1]、通过改变电路中的电阻，改变电路中的电流和部分电路两端的电压。

[2]、保护电路。

3、电位器常用于家用电器音量调节的一种变阻器，也可用于其他电器上。

通过机械式旋钮调节阻值的大小。

4、除了机械式电位器外，还有数字电位器。

数字电位器[与机械式电位器相比有：可程序控制阻值、耐震动、噪声小、寿命长、搞环境污染等优点]。

【典型例题】类型一、电阻影响电阻大小的因素1.把甲、乙两段电阻线接在相同的电压下，通过甲电阻线中的电流大于通过乙电阻线中的电流，忽略温度的影响，下列判断中错误的是（）A．甲、乙两电阻线的材料、长短、粗细不可能完全相同B．当它们材料、粗细都相同时，甲线长，乙线短C．当它们材料、长度都相同时，甲线粗，乙线细D．当它们长度、粗细都相同时，两线的材料一定不同【思路点拨】电阻是导体自身的一种特性，大小只与导体的长度、材料、横截面积和温度有关，与导体两端的电压及通过导体中的电流大小无关。

人教版九年级物理上册第16章《电压电阻》第4节变阻器讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一滑动变阻器★★ 6 614二电阻箱★ 1 1一、滑动变阻器：1.电路符号：或者2.构造：瓷筒、线圈、滑片、金属棒、接线柱。

3.结构示意图：4.变阻原理：通过改变接入电路中的电阻丝的长度来改变电阻。

5.铭牌：某滑动变阻器标有“50Ω 1.5A”字样；（1）50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。

（2）1.5A表示滑动变阻器允许通过的最大电流为1.5A。

6.连接方式：“一上一下”，闭合开关前滑动变阻器的阻值滑到最大处。

7.作用：通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；（1）改变用电器两端的电压（分压）；（2）保护电路（限流）。

8.应用：音响设备上的电位器、风扇上的调速开关，握力计、油量表等都是利用了滑动变阻器的原理。

【例题1】实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的（）A．长度 B．材料 C．温度 D．横截面积【答案】A【解析】解：滑动变阻器是通过改变接入电路部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度。

故选：A。

【变式1】有一铭牌上标有“20Ω2A“字样的滑动变阻器，“20Ω“是滑动变阻器的，“2A“是滑动变阻器。

【答案】最大阻值；允许通过的最大电流。

【解析】解：根据铭牌信息，滑动变阻器的最大阻值是20，允许通过的最大电流是2A。

故答案为：最大阻值；允许通过的最大电流。

【例题2】滑动变阻器的原理是通过改变连入电路中电阻丝的来改变电阻，从而改变电路中的。

如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱是C和。

滑动变阻器的铭牌上标有“50Ω2A”的字样，其中“50Ω”指的是。

【答案】长度；电流；A；滑动变阻器的最大电阻是50Ω。

【解析】解：滑动变阻器的原理是通过改变连入电路中导线的长度来改变电阻，从而改变电路中的电流；由图可知，要使滑片P向右滑动时电阻变大，说明接入电路的电阻丝长度增大，则此时接入的有效部分是AP，所以应接入的接线柱为AC两个或AD两个接线柱；滑动变阻器的铭牌上标有“50Ω，2A”的字样，其中“50Ω”表示滑动变阻器的最大电阻是50Ω。

第4节变阻器知识点1、电阻器，简称电阻，符号：变阻器：可以改变电阻值的电阻器。

电阻的分类：电阻可分为两类,即：定值电阻和可变电阻（变阻器）.常见的可变电阻分为：滑动变阻器和变阻箱（也称为电阻箱）.滑动变阻器：（1）滑动变阻器的构造：瓷筒（绝缘管）、线圈（电阻丝）、滑片、金属棒、接线柱等.（2）滑动变阻器的变阻原理：通过改变接入电路中的电阻线的长度来改变电阻,从而改变电路中的电流的.（3）滑动变阻器的作用：（a）通过改变电路中的电阻,改变电路中的电流和电压；（b）对电路起保护作用.（4）滑动变阻器的使用方法：简单地说就是：选、串、接、调.（a）根据铭牌选择合适的滑动变阻器(即使用时不能超过最大的额定电流)；（b）应串联在电路中使用；（c）接线要“一上一下”（不能同时用上面的两个接线柱(相当于导线)和同时用下面的两个接线柱(相当于一个定值电阻)；（d）闭合开关前应把阻值调至最大的地方（即：使电流最小的位置）（目的：对电路起保护作用）.一、变阻器的应用2、变阻器的应用：电视、收音机等调音量，电灯调明暗等二、滑动变阻器3、滑动变阻器：①改变电阻的最简单方法：改变电阻丝接入电路的有效长度来改变电阻。

②实验室常用滑动变阻器。

4、使用方法：①要与控制电路串联；②连入电路的两个接线柱必须是“一上一下”③为了保护电路，在电路接通前应把滑片移到使电路中的电阻最大的位置；④通过滑动变阻器的电流不能超过其允许通过的最大电流，如滑动变阻器的铭牌上标有“50Ω，1A”：滑动变阻器最大阻值为50Ω，允许通过的最大电流为1A二、滑动变阻器3、滑动变阻器：①改变电阻的最简单方法：改变电阻丝接入电路的有效长度来改变电阻。

②实验室常用滑动变阻器。

4、使用方法：①要与控制电路串联；②连入电路的两个接线柱必须是“一上一下”③为了保护电路，在电路接通前应把滑片移到使电路中的电阻最大的位置；④通过滑动变阻器的电流不能超过其允许通过的最大电流，如滑动变阻器的铭牌上标有“50 ? ，1a”：滑动变阻器最大阻值为 50 ? ，允许通过的最大电流为 1a。
