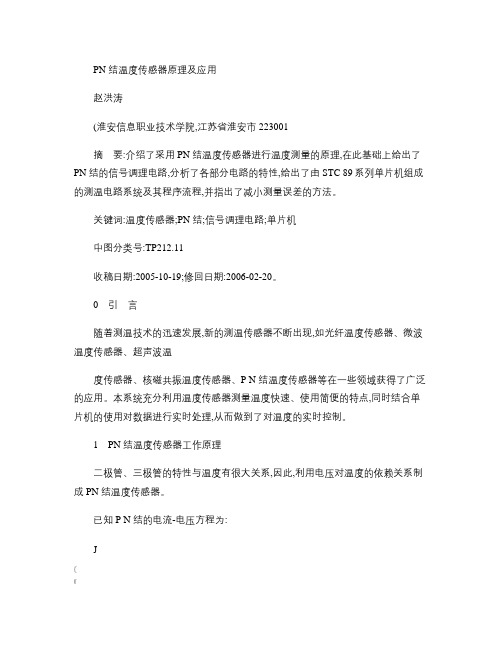

PN结温度传感器及测温电路原理温度传感器是通过物体随温度变化而改变某种特性来间接测量的。
不少材料、元件的特性都随温度的变化而变化, 所以能作温度传感器的材料相当多。
温度传感器随温度而引起物理参数变化的有：膨胀、电阻、电容、而电动势、磁性能、频率、光学特性及热噪声等等。
随着生产的发展，新型温度传感器还会不断涌现。
由于工农业生产中温度测量的范围极宽，从零下几百度到零上几千度，而各种材料做成的温度传感器只能在一定的温度范围内使用。
具体可参考本站文章:常用的测温传感器的种类与测温范围及常用温度传感器的比较及选型。
温度传感器的种类较多，我们主要介绍PN结温度传感器及应用电路。
PN结温度传感器工作原理晶体二极管或三极管的PN结的结电压是随温度而变化的。
例如硅管的PN结的结电压在温度每升高1C时，下降-2mV,利用这种特性，一般可以直接采用二极管（如玻璃封装的开关二极管1N4148）或采用硅三极管（可将集电极和基极短接）接成二极管来做PN结温度传感器。
这种传感器有较好的线性，尺寸小，其热时间常数为0.2—2秒，灵敏度高。
测温范围为-50—+150C。
典型的温度曲线如图1所示。
同型号的二极管或三极管特性不完全相同，因此它们的互换性较差。
应用电路（一）图（2）是采用PN结温度传感器的数字式温度计，测温范围-50—150C，分辨率为0.1C,在0—100C范围内精度可达土1C。
图中的R1,R2,D，W1组成测温电桥，其输出信号接差动放大器A1,经放大后的信号输入0—±2.000V数字式电压表（DVM）显示。
放大后的灵敏度10mV/C。
A2接成电压跟随器。
与W2配合可调节放大器A1的增益。
通过PN结温度传感器的工作电流不能过大，以免二极管自身的温升影响测量精度。
一般工作电流为100—3 00mA。
采用恒流源作为传感器的工作电流较为复杂，一般采用恒压源供电，但必须有较好的稳压精度。
KIPl.1o V KFl.0 K2=pC2丄--^13外接EC 的A/D 转换电路精确的电路调整非常重要，可以采用广口瓶装入碎冰渣（带水）作为0°C 的标准，采用恒温水槽或油槽及标准温度计作为100C 或其它温度标准。
pn结温度传感器的基本原理
pn结温度传感器是一种常用的温度测量器件，它利用半导体材料的特性来实现温度的测量。
其基本原理是利用pn结的温度特性来实现温度的转换和测量。
在这篇文档中，我们将详细介绍pn结温度传感器的基本原理及其工作原理。
首先，我们来介绍一下pn结温度传感器的结构。
pn结温度传感器是由p型半导体和n型半导体组成的。
当p型半导体和n型半导体通过特定工艺加工后，形成一个pn结。
在这个pn结中，由于p型半导体和n型半导体的电子结构不同，形成了一个电势垒。
当温度发生变化时，pn结的电势垒也会发生变化，从而导致pn结的导电特性发生变化。
其次，我们来介绍pn结温度传感器的工作原理。
当温度发生变化时，pn结的电势垒会发生变化，从而导致pn结的导电特性发生变化。
这种导电特性的变化会导致pn结温度传感器的输出电压发生变化。
通过测量输出电压的变化，我们就可以得知温度的变化。
因此，pn结温度传感器可以通过测量输出电压来实现对温度的测量。
除此之外，pn结温度传感器还具有很高的灵敏度和稳定性。
由
于pn结温度传感器是利用半导体材料的特性来实现温度的测量，因此它具有很高的灵敏度和稳定性。
这使得pn结温度传感器在工业控制和科学研究领域得到了广泛的应用。
总的来说，pn结温度传感器是一种利用半导体材料特性来实现温度测量的传感器。
它利用pn结的温度特性来实现温度的转换和测量，具有很高的灵敏度和稳定性。
通过测量输出电压的变化，我们可以得知温度的变化。
因此，pn结温度传感器在工业控制和科学研究领域具有重要的应用价值。
pn结传感器原理《探索 pn 结传感器原理》嘿，朋友们！今天咱来聊聊 pn 结传感器原理。
这玩意儿啊，就像是一个神奇的小侦探，默默工作着，却有着大作用。
pn 结，你可以把它想象成是一条特殊的“边界线”。
在半导体材料里，一边是 p 型半导体，就好像是一群带正电的小伙伴聚在一起；另一边是n 型半导体，那就是一群带负电的小伙伴啦。
它们碰到一起，就形成了这个特别的 pn 结。
当有光照或者温度等外界因素来“打扰”它的时候，pn 结就开始有反应啦。
就好像有人在轻轻触动这个小侦探，它立马就警觉起来。
比如说光照吧，光一照过来，pn 结里的电子就开始活跃起来，它们就像一群小精灵一样，欢快地跳动着，产生电流。
这电流可不简单，它就像是小侦探发出的信号，告诉我们外面发生了什么。
温度的变化也会让 pn 结有反应哦。
温度一高或者一低，pn 结里的那些粒子们就开始不一样的行动啦。
它们的状态改变了，也就产生了不同的电学特性，这就好比小侦探根据不同的情况发出不同的信号。
pn 结传感器就是利用了这些特性来工作的呀。
它可以检测光的强度，可以感受温度的变化，还能做很多其他的事情呢。
想象一下，在一个黑暗的房间里，pn 结传感器就像是一个小小的灯塔，能察觉到那一点点光亮的变化。
又或者在一个大烤箱里，它能准确地告诉我们里面的温度到了多少度。
在我们的日常生活中，pn 结传感器可是无处不在呢。
手机上的光线传感器，不就是利用了它来自动调节屏幕亮度嘛。
还有那些温度传感器，在空调、冰箱等家电里默默工作着，让我们的生活更加舒适和方便。
我记得有一次，我家里的空调好像出了点问题，总是温度不太对。
后来请了维修师傅来，师傅一检查，就说是温度传感器坏了。
我当时就想，原来这个小小的 pn 结传感器这么重要啊！没有它，空调都不能好好工作了。
所以说呀，pn 结传感器虽然小小的，但它的作用可大了去了。
它就像一个默默无闻却又非常厉害的小英雄，在各种地方发挥着自己的本领。
咱可别小瞧了这个小小的 pn 结传感器，它真的给我们的生活带来了很多便利和惊喜呢！这就是我对 pn 结传感器原理的理解啦，朋友们，你们觉得有趣吗？。
pn结测温的原理可能应用在1. 引言温度是工业生产、科学研究和生活中常见的物理量之一。
测量温度的方法有很多种，其中一种常见的方法是使用pn结进行测温。
本文将探讨pn结测温的原理，并分析其可能的应用领域。
2. pn结测温的原理pn结是半导体器件中常见的结构之一，由p型半导体和n型半导体的结合组成。
当两种半导体材料结合时，会形成一个耗尽层，在耗尽层中会形成一个内建电场。
这个内建电场会产生一个能量障壁，阻止电子和空穴的自由运动。
当外加一个电压时，能量障壁会变低，电子和空穴会开始流动。
在温度变化时，pn结中的导电性也会发生变化。
晶体的导电性与温度之间存在一定的关系，这是由于温度变化会导致导带带隙宽度和载流子浓度的变化。
当温度升高时，导带带隙宽度会增大，电子的能量增加，导电性增加。
相反，当温度降低时，导带带隙宽度会减小，导电性减小。
基于这一原理，可以通过测量pn结的导电性来确定温度的变化。
一种常见的方法是测量pn结的电流-电压特性曲线。
根据结温度与电压、电流之间的关系，可以计算出温度的变化。
此外，还可以通过温度补偿电路等方法，进一步提高温度测量的精度和稳定性。
3. pn结测温的应用3.1 工业生产在工业生产中，温度是很重要的参数之一。
通过使用pn结测温技术，可以实时监测各种设备和工艺过程中的温度变化。
例如，可以将pn结测温技术应用于高温炉的温度测量，以确保温度控制在安全范围内。
此外，还可以将pn结测温技术应用于焊接、熔炼等过程中，监测温度的变化，提高生产质量和效率。
3.2 科学研究在科学研究领域，对温度的测量精度要求较高。
通过使用pn结测温技术，可以实现对微小温度变化的精确测量。
这对于材料物性研究、化学反应动力学研究等具有重要意义。
此外，还可以将pn结测温技术应用于生物医学研究中，实现对人体温度变化的监测和分析。
3.3 生活应用在日常生活中，温度测量也有一定的应用。
通过使用pn结测温技术，可以实现温度计的制作。
PN结温度传感器及测温电路原理温度传感器是通过物体随温度变化而改变某种特性来间接测量的。
不少材料、元件的特性都随温度的变化而变化，所以能作温度传感器的材料相当多。
温度传感器随温度而引起物理参数变化的有：膨胀、电阻、电容、而电动势、磁性能、频率、光学特性及热噪声等等。
随着生产的发展，新型温度传感器还会不断涌现。
由于工农业生产中温度测量的范围极宽，从零下几百度到零上几千度，而各种材料做成的温度传感器只能在一定的温度范围内使用。
具体可参考本站文章:常用的测温传感器的种类与测温范围及常用温度传感器的比较及选型。
温度传感器的种类较多，我们主要介绍PN结温度传感器及应用电路。
PN结温度传感器工作原理晶体二极管或三极管的PN结的结电压是随温度而变化的。
例如硅管的PN结的结电压在温度每升高1℃时，下降-2mV，利用这种特性，一般可以直接采用二极管（如玻璃封装的开关二极管1N4148）或采用硅三极管（可将集电极和基极短接）接成二极管来做PN结温度传感器。
这种传感器有较好的线性，尺寸小，其热时间常数为0.2—2秒，灵敏度高。
测温范围为-50—+150℃。
典型的温度曲线如图1所示。
同型号的二极管或三极管特性不完全相同，因此它们的互换性较差。
应用电路(一)图（2）是采用PN结温度传感器的数字式温度计，测温范围-50—150℃，分辨率为0.1℃,在0—100℃范围内精度可达±1℃。
图中的R1，R2，D，W1组成测温电桥，其输出信号接差动放大器A1，经放大后的信号输入0—±2.000V 数字式电压表（DVM）显示。
放大后的灵敏度10mV/℃。
A2接成电压跟随器。
与W2配合可调节放大器A1的增益。
通过PN结温度传感器的工作电流不能过大，以免二极管自身的温升影响测量精度。
一般工作电流为100—3 00mA。
采用恒流源作为传感器的工作电流较为复杂，一般采用恒压源供电，但必须有较好的稳压精度。
精确的电路调整非常重要，可以采用广口瓶装入碎冰渣（带水）作为0℃的标准，采用恒温水槽或油槽及标准温度计作为100℃或其它温度标准。
PN结温度传感器及测温电路原理温度传感器是通过物体随温度变化而改变某种特性来间接测量的。
不少材料、元件的特性都随温度的变化而变化，所以能作温度传感器的材料相当多。
温度传感器随温度而引起物理参数变化的有：膨胀、电阻、电容、而电动势、磁性能、频率、光学特性及热噪声等等。
随着生产的发展，新型温度传感器还会不断涌现。
由于工农业生产中温度测量的范围极宽，从零下几百度到零上几千度，而各种材料做成的温度传感器只能在一定的温度范围内使用。
具体可参考本站文章:常用的测温传感器的种类与测温范围及常用温度传感器的比较及选型。
温度传感器的种类较多，我们主要介绍PN结温度传感器及应用电路。
PN结温度传感器工作原理晶体二极管或三极管的PN结的结电压是随温度而变化的。
例如硅管的PN结的结电压在温度每升高1℃时，下降-2mV，利用这种特性，一般可以直接采用二极管（如玻璃封装的开关二极管1N4148）或采用硅三极管（可将集电极和基极短接）接成二极管来做PN结温度传感器。
这种传感器有较好的线性，尺寸小，其热时间常数为0.2—2秒，灵敏度高。
测温范围为-50—+150℃。
典型的温度曲线如图1所示。
同型号的二极管或三极管特性不完全相同，因此它们的互换性较差。
应用电路(一)图（2）是采用PN结温度传感器的数字式温度计，测温范围-50—150℃，分辨率为0.1℃,在0—100℃范围内精度可达±1℃。
图中的R1，R2，D，W1组成测温电桥，其输出信号接差动放大器A1，经放大后的信号输入0—±2.000V 数字式电压表（DVM）显示。
放大后的灵敏度10mV/℃。
A2接成电压跟随器。
与W2配合可调节放大器A1的增益。
通过PN结温度传感器的工作电流不能过大，以免二极管自身的温升影响测量精度。
一般工作电流为100—3 00mA。
采用恒流源作为传感器的工作电流较为复杂，一般采用恒压源供电，但必须有较好的稳压精度。
精确的电路调整非常重要，可以采用广口瓶装入碎冰渣（带水）作为0℃的标准，采用恒温水槽或油槽及标准温度计作为100℃或其它温度标准。
