世茂国际广场主楼结构设计
汪大绥;张坚;包联进;王振雄
【期刊名称】《建筑结构》
【年(卷),期】2007(37)5
【摘要】世茂国际广场座落于人民广场边,是上海市浦西的第一高楼,独特的建筑外型为结构设计带来了相当的设计难度。
系统地介绍了世茂国际广场主楼结构设计内容,包括结构体系的重大变更、整体结构的计算分析、结构转换的计算、阻尼减振弱连接、屋面88m装饰桅杆设计、以及施工阶段的验算,重点介绍了针对工程中重点、难点所采用的一些相应对策和措施。
【总页数】4页(P13-16)
【关键词】结构体系;搭接柱块;伸臂桁架;主动预应力索;高层建筑;结构设计
【作者】汪大绥;张坚;包联进;王振雄
【作者单位】华东建筑设计研究院有限公司
【正文语种】中文
【中图分类】TU318
【相关文献】
1.浅谈上海世茂国际广场幕墙工程安全措施 [J], 田宗远;张丽新
2.上海世茂国际广场暖通空调设计 [J], 方伟;杨国荣;杨裕敏;任兵
3.百联世茂国际广场——南京东路上的高档次、高品质的Shopping Mall [J],
4.厦门石狮世茂国际广场摩天轮风荷载分析 [J], 王汝军;潘钧俊;余少乐;方能榕;陈
华;陈勇
5.世茂国际广场主楼与裙房减振弱连接设计 [J], 汪大绥;张坚
因版权原因，仅展示原文概要，查看原文内容请购买。

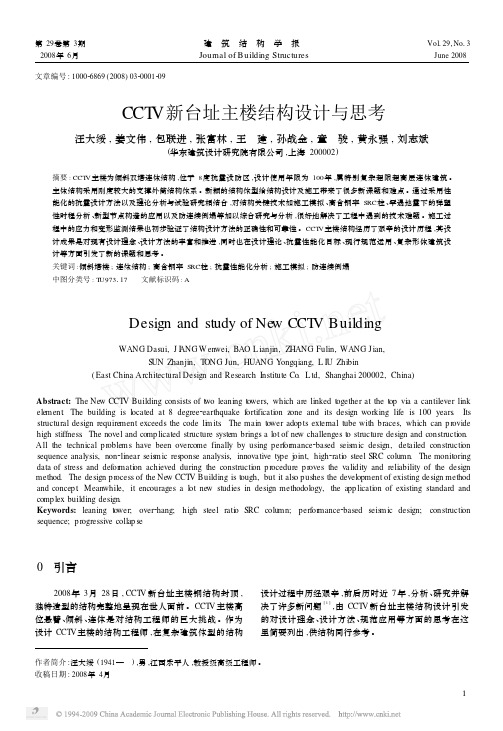

第29卷第3期建 筑 结 构 学 报Vol 129,No 132008年6月Journal of Building StructuresJune 2008文章编号:100026869(2008)0320001209CCT V 新台址主楼结构设计与思考汪大绥,姜文伟,包联进,张富林,王 建,孙战金,童 骏,黄永强,刘志斌(华东建筑设计研究院有限公司,上海200002)摘要:CCT V 主楼为倾斜双塔连体结构,位于8度抗震设防区,设计使用年限为100年,属特别复杂超限超高层连体建筑。
主体结构采用刚度较大的支撑外筒结构体系。
新颖的结构体型给结构设计及施工带来了很多新课题和难点。
通过采用性能化的抗震设计方法以及理论分析与试验研究相结合,对结构关键技术如施工模拟、高含钢率SRC 柱、罕遇地震下的弹塑性时程分析、新型节点构造的应用以及防连续倒塌等加以综合研究与分析,很好地解决了工程中遇到的技术难题。
施工过程中的应力和变形监测结果也初步验证了结构设计方法的正确性和可靠性。
CCT V 主楼结构经历了艰辛的设计历程,其设计成果是对现有设计理念、设计方法的丰富和推进,同时也在设计理论、抗震性能化目标、现行规范运用、复杂形体建筑设计等方面引发了新的课题和思考。
关键词:倾斜塔楼;连体结构;高含钢率SRC 柱;抗震性能化分析;施工模拟;防连续倒塌中图分类号:T U973117 文献标识码:ADesign and study of Ne w CCT V BuildingWANG Dasui,J I A NG W enwei,BAO L ianjin,ZHANG Fulin,WANG J ian,S UN Zhanjin,T ONG Jun,HUANG Yongqiang,L IU Zhibin(East China A rchitectural Design and Research Institute Co .L td,Shanghai 200002,China )Abstract:The New CCT V Building consists of t wo leaning towers,which are linked together at the t op via a cantilever linkelement .The building is l ocated at 8degree 2earthquake fortificati on zone and its design working life is 100years .Its structural design requirement exceeds the code li m its .The main tower adop ts external tube with braces,which can p r ovide high stiffness .The novel and comp licated structure system brings a lot of new challenges t o structure design and constructi on .A ll the technical p roblem s have been overcome finally by using perfor mance 2based seis m ic design,detailed construction sequence analysis,non 2linear seis m ic res ponse analysis,innovative ty pe joint,high 2rati o steel SRC colu mn .The monitoring data of stress and defor mati on achieved during the constructi on p r ocedure p r oves the validity and reliability of the design method.The design p rocess of the New CCT V Building is t ough,but it als o pushes the devel opment of existing design method and concep t .Meanwhile,it encourages a l ot new studies in design methodology,the app lication of existing standard and comp lex building design .Keywords:leaning t ower;over 2hang;high steel rati o SRC column;perfor mance 2based seis m ic design;construction sequence;p rogressive collap se作者简介:汪大绥(1941— ),男,江西乐平人,教授级高级工程师。
大连绿地中心结构设计汪大绥，包联进，陈建兴，钱鹏，江月，周建龙，陆道渊（1.华东建筑设计研究院总院，上海200002）提要：大连绿地中心为超高层建筑，建筑高度518m，结构高度400.8m，采用巨型框架支撑+核心筒+伸臂桁架结构体系。
根据结构体系和受力特点，提出了具体的结构抗震性能目标和抗震加强措施。
整体结构弹性分析和弹塑性时程结果表明，结构整体指标和抗震性能均满足规范和抗震性能目标的要求。
对特殊部位的结构和关键问题，包括减小风荷载、支撑和伸臂桁架效率、酒店区结构体系和剪重比控制等进行分析和探讨，为结构设计提供充分的依据，同时也为同类工程和问题提供参考。
关键词：超高层建筑，风荷载，伸臂桁架，剪重比1工程概况大连绿地中心项目（图1）位于大连湾东港区，毗邻国际会议中心和大剧院，由一幢超高层塔楼、商业裙房和地下室组成，主要功能为办公、公寓和酒店，总建筑面积为29.95万m2，地上建筑面积为22.03万m2，地下建筑面积为7.92万m2。
超高层塔楼地上83层，地下5层，建筑塔冠高度为518m，结构高度400.8m。
裙房地上4层，地上部分与塔楼之间设抗震缝脱开。
建筑设计与结构设计均由华东建筑设计研究总院承担。
超高层塔楼平面（图2）为具有弧形切角的等边三角形，底部切角较小，顶部切角较大。
L1~L37层，楼层平面大小沿高度先略微增大再略微减小，切角三角形边长在51.2m~53.3m之间变化；L39至顶层切角三角形边长逐渐收缩，切角三角形平面边长从51.2m减小为32.7m。
塔楼核心筒呈六边形，长边边长约为29m，高度约34m，主要功能为高速电梯、设备用房和服务用房。
图1大连绿地中心效果图图2 塔楼平面布置图基金项目：“十二五”国家科技支撑计划课题（2012BAJ07B01）作者简介：汪大绥（1941-），男，教授级高工本工程设计使用年限为50年，抗震设防烈度为7度，抗震设防类别属乙类建筑。
设计基本地震加速度峰值为0.1g场地类别为Ⅱ类，特征周期为0.4s。
