铅球场地示意图
标枪场地示意图
篮球
篮球
田径场
跳远
网球场
足球场
乒乓球场地规格及画法 一、场地规格 (一)比赛场地 比赛场地不应小于14米长、7米宽和4米高(图2-97)。赛区应用75厘米高的深色挡板围起,与相邻的比赛场地及观众隔开。 (二)地面 比赛场地的地板应是坚实不滑的硬木。地板不应呈淡色或明显反光,其表面不得用砖石或三合土、混凝土铺设。 (三)场地的挡板 挡板应是轻便稳妥,在运动员冲撞挡板时不致受伤。挡板宽为1.4米。 (四)灯光 从乒乓球台面高度测量,整个台面的照度应均匀,不得低于1000勒克斯,赛区其他部位的照明度不得低于台面照明度的一半。光源离地面不得低于4米。场地四周一般应为暗色,不应有明亮的光源或透过未加覆盖的窗子或缝隙的日光。 二、比费器材的规格 (一)球台 球台的上层表面叫做"台面",应为与水平面平行的长方形,长2.74米、宽1.525米,离地面高76厘米。台面应包括球台上面的边缘,不包括上面边缘以下的侧面。台面可用任何材料制成,但应具有一致的弹性z当标准球从离台30厘米的高处落下时,弹起高度应约为23厘米。台面应一律为均匀的暗色,无光泽,沿2.74米长的边线边缘及1.525米长的端线边缘应有一条
2厘米宽的自线。比赛台面由一个垂直的球网划分为两个相等的"台区",并且在各区的整个面积应被看作是一个整体。球网与端线平行。双打时,各台区应由一条3毫米宽的白色中线划分为两个相等的"半区",此线与边线平行,叫做"中线"。中线应视为双打时发球运动员的右半区和接发球运动员右半区的一部分。 (二)球网 球网包括网、悬挂网绳及支架。球网应悬挂在一根绳上,绳子两端系在高15.25厘米的直立网柱上,网柱外缘离开边线外缘15.25厘米。整个球网的顶端距台面15.25厘米。球网的底边应尽量贴近台面，网的两端应昼贴近网柱。
米田径场画法及参数公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

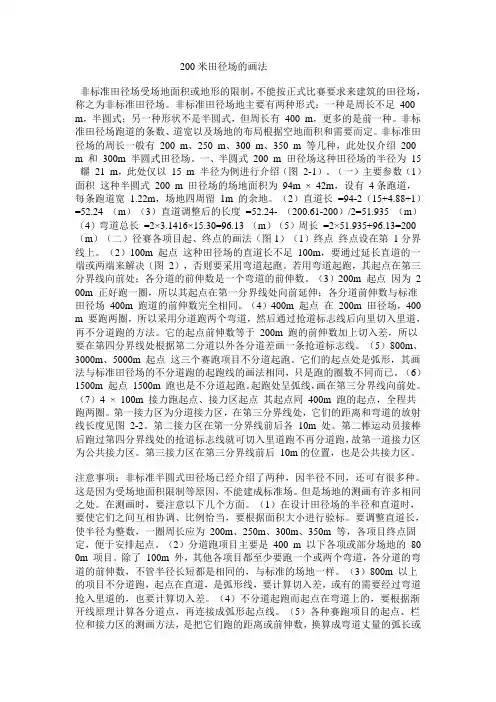

非标准?200米田径场画法非标准田径场受场地面积或地形的限制，不能按正式比赛要求来建筑的田径场，称之为非标准田径场。非标准田径场地主要有两种形式：一种是周长不足?400 m，半圆式；另一种形状不是半圆式，但周长有?400 m，更多的是前一种。非标准田径场跑道的条数、道宽以及场地的布局根据空地面积和需要而定。非标准田径场的周长一般有?200 m、250 m、300 m、350 m?等几种，此处仅介绍?200m?和?300m?半圆式田径场。 一、半圆式?200 m?田径场这种田径场的半径为?15?至?21 m，此处仅以?15 m?半径为例进行介绍。 （一）主要参数 （1）面积?这种半圆式?200 m?田径场的场地面积为?94m × 42m，设有?4条跑道，每条跑道宽?1.22m，场地四周留?1m?的余地。 （2）直道长?=94-2（15+4.88+1）=52.24?（m） （3）直道调整后的长度?=52.24-?（200.61-200）/2=51.935?（m）（4）弯道总长?=2×3.1416×15.30=96.13?（m） （5）周长?=2×51.935+96.13=200?（m） （二）径赛各项目起、终点的画法 （1）终点?终点设在第?1分界线上。 （2）100m?起点?这种田径场的直道长不足?100m，要通过延长直道的一端或两端来解决，否则要采用弯道起跑。若用弯道起跑，其起点在第三分界线向前处；各分道的前伸数是一个弯道的前伸数。
（3）200m?起点?因为?200m?正好跑一圈，所以其起点在第一分界线处向前延伸；各分道前伸数与标准田径场?400m?跑道的前伸数完全相同。（4）400m?起点?在?200m?田径场，400m?要跑两圈，所以采用分道跑两个弯道，然后通过抢道标志线后向里切入里道，再不分道跑的方法。它的起点前伸数等于?200m?跑的前伸数加上切入差，所以要在第四分界线处根据第二分道以外各分道差画一条抢道标志线。 （5）800m、3000m、5000m?起点?这三个赛跑项目不分道起跑。它们的起点处是弧形，其画法与标准田径场的不分道跑的起跑线的画法相同，只是跑的圈数不同而已。 （6）1500m?起点?1500m?跑也是不分道起跑。起跑处呈弧线，画在第三分界线向前处。 （7）4 × 100m?接力跑起点、接力区起点?其起点同?400m?跑的起点，全程共跑两圈。第一接力区为分道接力区，在第三分界线处，它们的距离和弯道的放射线长度见图2-2。第二接力区在第一分界线前后各?10m?处。第二棒运动员接棒后跑过第四分界线处的抢道标志线就可切入里道跑不再分道跑，故第一道接力区为公共接力区。第三接力区在第三分界线前后?10m的位置，也是公共接力区。 非标准田径场测画注意事项 非标准半圆式田径场已经介绍了两种，因半径不同，还可有很多种。这是因为受场地面积限制等原因，不能建成标准场。但是场地的测画有许多相同之处。在测画时，要注意以下几个方面。

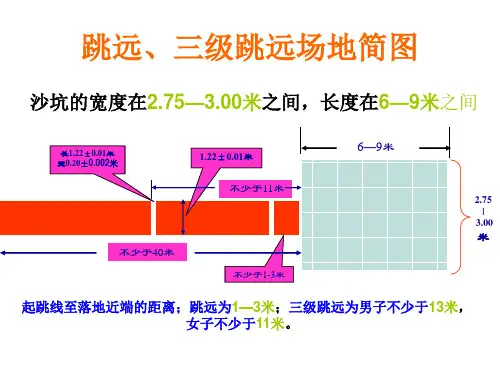

体育场地的画法 一、跳高场地 跳高落地区的沙坑或海绵包，长至少5m，宽3m。沙子或海绵包应高出地面，其高出地面的高度应根据学生的水平而定。跳高横杆垂直面的左、右两侧地面上，各画一条宽5cm、长约4cm的延长线，线宽包括在落地区的一面。 跳高助跑道的长度不得短于15m；大型比赛，长度至少应为20m；条件允许时，至少应长25m。起跳区应平坦、坚实，若加塑胶垫道时，塑胶道应与地面齐平。 二、撑竿跳高场地 撑竿跳高落地区的沙坑或海绵包，长、宽各5 m。落地区海绵垫高为0.80m，如果使用沙坑，要高出地面0.80～1.20 m。助跑道宽为1.22 m±0.01m，长至少40m(图6—20)。撑竿插斗用木料、金属或其他坚硬材料制成(插斗规格详见田径竞赛规则)。 三、跳远和三级跳远场地 跳远和三级跳远的落地区，宽至少为2.75m，长为6～9m。落地区沙面与起跳板表面在一个水平面上。
起跳板用木料制成，长为1.22 m±0.01 m，宽为0.20 m±0.002 m，厚0.10m±0.01m，涂成白色，埋于地下。起跳板至落地近端的距离：跳远为2~4米，三级跳远为9~13米。跳远、三级跳远的助跑道宽为 1.22 m±0.01 m；长至少为40米（图） 四、推铅球场地 铅球投掷圈内沿直径为2.135m，有效落地区为40°角的扇形面(图6-22)。 场地画法：在确定推铅球场地位置后，定O点为圈心，以1.067 5m 为半径，画出铅球投掷圈。然后根据确定的投掷方向，画出通过圆心与投掷方向相垂直的投掷圈直径AB，并分别向圈外各延长75cm。再以A、B两点为圆心，以通过计算所得的70度角所 对投掷圈弧的弦长1.224m为半径，向投掷圈前半部圈上画交点C、D，连接OC和OD并将其延长，就构成推铅球场地40度角的落地区。在落地区内，可根据学生的水平，确定适当距离，以投掷圈圆心为圆心，每隔lm画一条投掷距离标志弧线 画线要求：推铅球场地白灰线的宽度均为5cm，线宽不包括在投掷圈的直径和落地区的角度之内。投掷圈外两侧的75cm直径延长线，其后沿通过圆心。标准场地和举行正规比赛时，要求推铅球场地设铁质投掷圈和木质抵趾板，其设置详见《田径竞赛规则》。

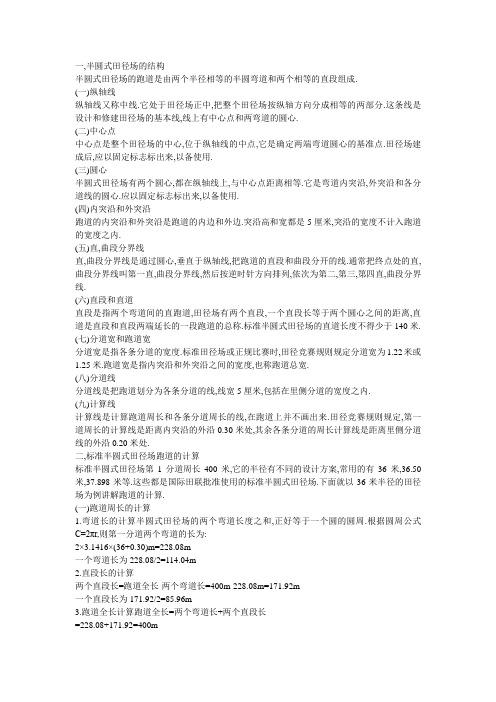

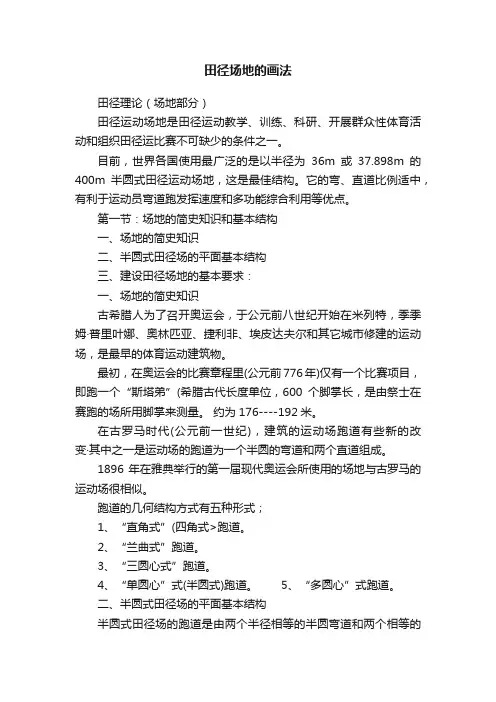

田径场地画法 第一节田径运动场地的演变 古代奥林匹克运动会是在希腊的雅典举行，通过挖掘古遗址发现，当时的田径场地是长方形的直跑道，长度不一，约合185－115米。终点线是绳子，手抓住绳子就算到达终点。后来演变为马蹄形场地，这种场地一直沿用到现代第一届奥林匹克运动会。二十世纪初，又演变成半圆式场地，这种场地一直沿用到现在。在这期间还出现过篮曲式和三圆心式场地。目前世界各国都采用半圆式田径场地。一开始半圆式田径场地的周长不统一，直到第七届现代奥运会才确定为400米，两个半圆的半径r有36米的，有37.898米，目前国际田联建议标准田径场地两个半圆的半径最好修建成36.50米。 第二节径赛场地 一、半圆式田径场地的结构 半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成（图3-1） 图3-1半圆式田径场结构 半圆式田径场地的结构及其有关名称如下述。(一)纵轴线 纵轴线又称中线。它处于田径场中间，把田径场按轴
方向分成相等的两部分。纵轴线是绘图、设计和修建场地的基线，线上有中心点和两端弯道的圆心。在建成的场地上不画出这条线。 (二)中心点 中心点是整个田径场地的中心，位于纵轴线的中点。它是确定两端弯道圆心的基准点。田径场建成后，应用固定标志(埋于地下与地面齐平)标出来，以备使用。 (三)圆心 半圆式田径场有两个圆心，都在纵轴线上，与中心点距离相等。它是弯道突沿、外突沿和各条分道线的圆心，应用固定标志标出。 (四)突沿和外突沿 跑道的外突沿规则没有规定。在人工合成的塑胶跑道上(八条跑道)，第八分道线为跑道宽的标志线。标志线包括在跑道宽度之，并与场外齐平；非人工合成的跑道(如煤渣道，均安装有固定的外突沿，突沿高和宽均为5cm，宽度不计人跑道的宽度之。)· (五)直、曲段分界线 直、曲段分界线是通过圆心，垂直于纵轴线，把跑道的直段和曲段分开的线。通常把终点线处的直、曲段分界线称为第一直、曲段分界线，然后按逆时针方向
小学300米田径场尺寸 （1）面积这种田径场需地面积为 141m × 70m,有 6条分道,分道宽 1.22m,每边留有 3m 余地. （2）直道长 =141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长 =2×3.1416×26.30=165.24（m） （4）周长 =165.24+2×67.23（调整后直道长）=300（m）周长300米的田径场，圆弧半径为27米，道宽为1.22米，设计弯道6道，直道8道的跑道，直道可进行100米项目。 非标准300米田径场画法 半圆式 300m 田径场周长 300m 半圆式田径场的半径为 22到 29 m。这里仅以半径为26m 的半圆式田径场为例。 （一）主要参数 （1）面积这种田径场需地面积为 141m × 70m，有 6条分道，分道宽 1.22m，每边留有 3m 余地。 （2）直道长 =141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长 =2×3.1416×26.30=165.24（m） （4）周长 =165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法 （1）终点设在第一分界线上。 （2）100m 起点在第四分界线向后 32.62m 处。
（3）100m 跨栏跑起点同 100m 起点；各栏位根据栏间距直接在直道上丈量确定。 （4）110m 跨栏跑起点同 100m 起点；终点在第一分界线前10m 处，各栏位根据栏间距在直道上直接丈量确定。 （5）200m 起点在第二分界线向前的直道上。第一分道起点在第二分界线前 17.38m 处。各分道的前伸数是一个弯道的前伸数。各分道的前伸数与标准 400m 半圆式田径场 200m 跑的各分道前伸数相同。 （6）男、女 200m 跨栏跑起点同 200m 跑的起点。 （7）400m 跑起点，第一分道起点在 100m 起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。其前伸数与标准田径场的 400m 跑的前伸数相同。 （8）800m 跑的起点在该场地 200m 直道起点附近，有分道起跑和不分道起跑两种。分道起跑的起点，第一分道起点在200m 起点，其余各分道要在200 m 起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。不分道起跑的起点线是一条弧线。其弧形圆心在第三分界线上离跑道内沿 30cm 处，以 50m 为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上 200m。 （9）1500m、3000m 起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。 （10）5000m 起点与 800m 跑不分道起跑线画法相同。
体育场地的画法
田径场地的画法 铅球场地 必备条件： 1.铅球场地一般都建在田径场地一个半圆内的空地上，也可以根据场地的实际情况选择。 2.铅球圈的直径是2.135米，投掷区夹角为40度，边线宽5厘米；抵趾板宽度为11.2-30 厘米，内沿弧长1.22米，高出圈内地面10厘米；圈内地面低于圈外地面2厘米。 画线痕 1.在空地上拉出一直线OE；以O为圆心、1.0675米为半径画一个圆。 2.用一条74厘米的木尺与纵轴线垂直并等分，相交与OE之间的圆弧上，得C、D两点。 3.连接OC、OD并延长，两条线之间就是铅球落地区域。 4.通过O点画一直径与OE垂直，和圆相交的直线得A、B点，延长OA、OB到圆外，形 成75厘米得短线，就是犯规线。 画实线（5厘米宽） 1.投掷圈：沿线痕画在弧外侧。 2.落地区：沿线痕画在区外侧。 3.犯规线：沿线痕画在前侧。 铁饼场地
必备条件： 1.铁饼投掷圈一般都建在田径场半圆内的空地上，铁饼落地区域在田径场内。也可以根据 场地的实际情况选择。 2.铁饼投掷圈的直径是2. 5米，落地区夹角为40度，边线宽5厘米；圈内地面低于圈外地 面2厘米；铁饼护笼应找专业的器材厂商制作安装，以保证安全。 3.画法同铅球场地，只是投掷圈的半径为1.25米，C、D两点之间的距离为86厘米。 标枪场地 必备条件： 1.标枪场地一般建在田径场半圆内的空地上，助跑道和投掷区的纵轴线与田径场地的纵轴 线重合，也可以根据场地的实际情况选择。 2.助跑道长30—36.5米，宽4米、落地区域角度为29度。 画线痕 1.以田径场纵轴线作中心线，在两侧画两条平行线，与中心线的距离是2米，为助跑道 线。 2.在中心线上找一点O，以O为圆心，以8米为半径画弧与助跑道线交叉成C、D点，连 接OC、OD并延长就是落地区域的边线。 3.通过C、D各画一条75厘米长的线与跑道线垂直，连上弧线就是投掷线。 画实线（5厘米宽） 2.沿其它线痕的外侧画5厘米宽的实线。
非标准300米田径场画法半圆式300m 田径场周长300m 半圆式田径场的半径为22到29 m。这里仅以半径为26m 的半圆式田径场为例进行介绍（图 2-3）。（一）主要参数（1）面积这种田径场需地面积为141m × 70m，有6条分道，分道宽1.22m，每边留有3m 余地。（2）直道长=141-2× （26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。（2）100m 起点在第四分界线向后32.62m 处。（3）100m 跨栏跑起点同100m 起点；各栏位根据栏间距直接在直道上丈量确定。（4）110m 跨栏跑起点同100m 起点；终点在第一分界线前10m 处，各栏位根据栏间距在直道上直接丈量确定。（5）200m 起点在第二分界线向前的直道上。第一分道起点在第二分界线前17.38m 处。各分道的前伸数是一个弯道的前伸数。各分道的前伸数与标准400m 半圆式田径场200m 跑的各分道前伸数相同（图2）。（6）男、女200m 跨栏跑起点同200m 跑的起点。（7）400m 跑起点，第一分道起点在100m 起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。其前伸数与标准田径场的400m 跑的前伸数相同。（8）800m 跑的起点在该场地200m 直道起点附近，有分道起跑和不分道起跑两种。分道起跑的起点，第一分道起点在200m 起点，其余各分道要在200 m 起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。 不分道起跑的起点线是一条弧线。其弧形圆心在第三分界线上离跑道内沿30cm 处，以50m 为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上200m。（9）1500m、3000m 起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。（10）5000m 起点与800m 跑不分道起跑线画法相同。（11）4×100m 接力跑起点、接力区：起点与400m 跑相同。各接力区的位置可通过放射式丈量法来确定。（12）4×400m 接力起点、接力区：第一分道的起点在100 m 跑起点，各分道起点的前伸数是三个弯道的前伸数加切入差。全程跑5圈，再加100m。各分道运动员跑完三个弯道后，再抢道切入里道，抢道标志线在第二分界线前。第一接力区在第一分界线前；第二接力区在200m 起点前后各10m 范围内（公共接力区）；第三接力区在第四分界线后的弯道上。非标准田径场地，除了半圆式之外，还有长方形和四方形等其他形式的田径场，但因使用得少，在此不再介绍。 非标准田径场测画注意事项 非标准半圆式田径场已经介绍了两种，因半径不同，还可有很多种。这是因为受场地面积限制等原因，不能建成标准场。但是场地的测画有许多相同之处。在测画时，要注意以下几个方面。（1）在设计田径场的半径和直道时，要使它们之间互相协调、比例恰当，要根据面积大小进行验标。要调整直道长，使半径
第一章400米环形塑胶跑道田径场4×100米接力赛的画法 400米环形塑胶跑道田径场4×100米接力赛跑的起跑线和各接力区的位置与画法， 400米环形塑胶跑道田径场4×100米接力赛跑全程分道跑进，所以各分道起跑线的位置和画法和400米赛跑的相同。4×100米接力赛跑时，每条分道上要画三个接力区。规则规定：每个接力区的长度为20米。在各个接力区后10米处再画一条“预跑”线，表示接棒运动员可从这条线内起跑，但是传、接棒必须在20米的接力区内进行和完成。各接力区位置的分布情况如下o第一接力区在第二分界线附近，第二接力区在第三分界线附近，第三接力区在第四分界线向后的地方。 从起跑线至第一接力区“预跑”线为80米， 从第一接力区的“项跑”线至第一接力区后沿为10米； 从第一接力区前沿至第二接力区“须跑”线为70米； 从第二接力区“顶跑”线至第二接力区后沿为10米(第一道的 第二接力区“预跑”线至第三分界线的距离为20米分界线至第二接力区前沿为10米)， 从第二接力区前沿至第三接力区“预跑”线的距离为70米， 从第三接力区“预跑”线至第三接力区后沿为10米，至第四分界线的距离为34．04米； 从第三接力区前沿至第四分界线距离为4．04米，至终点线90米。
图28是标准400米环形塑胶跑道田径场(分道宽1．25米)上4×l00米接力赛跑各接力区的位置和有关距离的示意图。
上一页：400米标准塑胶跑道田径场10000米赛跑的画法 下一页：400米环形塑胶跑道田径场4×200、4×400米接力赛跑位置与画法 4*100米接力起跑为400米起跑线，首先在跑道上计算出100米，200米，300米分道起跑线位置，在起跑线的前后各10米画出前后沿，在4*200米，4*400米接力为第一圈和第二圈的第一弯道末端抢道标志线前为完全分道跑。在4*200米，4*400米接力起跑线为（400米起跑线+800米起跑线），在4*200米，接力第1接力区中线为（800米起跑线+200米起跑），接力区为前后各10米在4*200米第2接力区和4*400米第1接力区中线为800米起跑线，前后各10米为接力区，在4*200米第3接力区同4*100米第2接力区的第1道同。在4*400米接力第2，3接力区为平行终点线的前后10米。 400米跨栏为起跑同400米起跑，第1栏距起点45米，第2栏开始栏与栏间距为35米，第10栏距终点线距离为40米。200米跨栏为起跑同200米起跑，第1栏距起点16米，第2栏开始栏与栏间距为19米，第10栏距终点线距离为13米。 （四）抢道标志线的画法 在标准半圆式田径场举行正规比赛时，800米跑和4×400米接力跑都是先分道跑，后并道跑。运动员必须先分道后切入。画法是：以直段长为半径，在第二直、曲段分界线处画弧与跑道内、外突沿相交，然后以此线为后沿画5厘米宽的白灰线便是抢道标志线。 （五）接力区的画法 接力区的画法为先在跑道或各条分道上量出各棒距离的起点，然后在第2、3、4棒起点的前、后10米处各画5厘米宽的白灰线构成接力区。接力区为20米，前面的线叫接力区前沿，后面的线叫接力区后沿。线包括在接力区内。4×100米接力还应在各条分道接力区后沿的10米处画出一条虚线为预跑线，预跑线宽5厘米，不包括在10米预跑区内。 运动场地划线、场地检测标准 一、合成材料面层田径场场地概况 问题场地 田径场场地的基本术语 ? 1. 终点（终点线第一曲直段）
R=20M,,,即20.30M 直道L ＝61.285M 弯道L ′＝63.742M 400米起点，1直道南端线北移24.94M ，第2道向南移10.556M ，第3道开始依次向前推进11.498M ， 以弦线定弧长从第4道开始依次为：⑷直道2.919M+弧8.579M ; ⑸5道弧20.077M 、⑹6道弧长31.575M. 用拉直线弦法测量：从直弯交接点内道20CM 处引弦线切离内弧 20CM 弧，并沿此点连接圆心延长线为起跑线。依次拉弦长：4道—8.49M ；5道—19.55m ；6道—29.73m. 处 要跑2.47弯道——弦长2.47m ；第5道直道向南推1.36M ，第6道依次向前推进直道3.833M ，即直道向南推进5.19M 弦线定200M 点，分别为内侧弧1道30CM ，其它离内弧20CM 处。 50M 半径线画弧，
人民路校区250米6道次田径场4×100米第二、四接力区画法示意每道弯道半径分别是R1=20.30M,R2=21.42M,R3=22.64M,R4=23.86M,R5=25.08M,R6=26.30M.
用拉直线弯道定点：弦长算法C＝2〃[sin(90°L/Rπ)〃R]，其中R为半径（从内向外各道依次半径+1.12、+1.22、+1.22……），L为弧长（各道向前推进弧长）。 百桃校区200米6道次田径场画法示意 第三棒10米弧各道量法： 1道弦长：9.73m 2道弦长：9.77m 3道弦长：9.81m 4道弦长：9.84m 5道弦长: 9.86m 6道弦长: 9.88m
R=12M,,,即 12.30M 弯道L′＝38.64M 400米起点，以第1道为参照，要跑154.57米弯道——弦长 0M；第2道减跑14.07M弯道——弦长13.44M；第3道减跑 29.41M弯道——弦长24.71M（2道外20 cm处前拉直线 14.52m）；第4道少跑44.74M弯道——弦长31.31m（3道外 20 cm处前拉直线14.51m）；第5道减跑60.06M弯道——由 上一道外20cm处向前15.31m，第6道减跑75.40M弯道—— 由上一道向前再推进15.33m（由直弯道交界向前推25.57M） 50M起点。8000M起点线画4×100M接力，第1棒为400米起点，第3棒为200M后退 10米起点（再前推进10M终） 4×100M接力，第2、第4棒交接线区域
非标准田径场画法（300M） 半圆式 300m 田径场周长 300m 半圆式田径场的半径为 22 耀 29 m。这里仅以半径为26m 的半圆式田径场为例进行介绍（图 2-3）。（一）主要参数（1）面积这种田径场需地面积为 141m × 70m，有 6条分道，分道宽 1.22m，每边留有 3m 余地。（2）直道长 =141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长 =2×3.1416×26.30=165.24（m）（4）周长 =165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图 1）（1）终点设在第一分界线上。（2）100m 起点在第四分界线向后 32.62m 处。（3）100m 跨栏跑起点同 100m 起点；各栏位根据栏间距直接在直道上丈量确定。（4）110m 跨栏跑起点同 100m 起点；终点在第一分界线前 10m 处，各栏位根据栏间距在直道上直接丈量确定。（5）200m 起点在第二分界线向前的直道上。第一分道起点在第二分界线前 17.38m 处。各分道的前伸数是一个弯道的前伸数。各分道的前伸数与标准 400m 半圆式田径场 200m 跑的各分道前伸数相同（图 2）。（6）男、女 200m 跨栏跑起点同 200m 跑的起点。（7）400m 跑起点，第一分道起点在 100m 起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。其前伸数与标准田径场的 400m 跑的前伸数相同。（8）800m 跑的起点在该场地 200m 直道起点附近，有分道起跑和不分道起跑两种。分道起跑的起点，第一分道起点在 200m 起点，其余各分道要在200 m 起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。 不分道起跑的起点线是一条弧线。其弧形圆心在第三分界线上离跑道内沿 30cm 处，以 50m 为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上 200m。（9）1500m、3000m 起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。（10）5000m 起点与 800m 跑不分道起跑线画法相同。（11）4×100m 接力跑起点、接力区：起点与 400m 跑相同。各接力区的位置可通过放射式丈量法来确定。（12）4×400m 接力起点、接力区：第一分道的起点在 100 m 跑起点，各分道起点的前伸数是三个弯道的前伸数加切入差。全程跑 5圈，再加 100m。各分道运动员跑完三个弯道后，再抢道切入里道，抢道标志线在第二分界线前。第一接力区在第一分界线前；第二接力区在200m 起点前后各 10m 范围内（公共接力区）；第三接力区在第四分界线后的弯道上。非标准田径场地，除了半圆式之外，还有长方形和四方形等其他形式的田径场，但因使用得少，在此不再介绍。
200米田径场画法 半圆式200 m 田径场一般以15 m 半径 （一）主要参数（1）面积这种半圆式200 m 田径场的场地面积为94m ×42m，设有4条跑道，每条跑道宽1.22m，场地四周留1m 的余地。（2）直道长=94-2（15+4.88+1）=52.24 （m）（3）直道调整后的长度=52.24- （200.61-200）/2=51.935 （m）（4）弯道总长=2×3.1416×15.30=96.13 （m）（5）周长=2×51.935+96.13=200 （m）（二）径赛各项目起、终点的画法：（1）终点终点设在第1分界线上。（2）100m 起点这种田径场的直道长不足100m，要通过延长直道的一端或两端来解决，否则要采用弯道起跑。若用弯道起跑，其起点在第三分界线向前处；各分道的前伸数是一个弯道的前伸数。（3）200m 起点因为200m 正好跑一圈，所以其起点在第一分界线处向前延伸；各分道前伸数与标准田径场400m 跑道的前伸数完全相同。（4）400m 起点在200m 田径场，400m 要跑两圈，所以采用分道跑两个弯道，然后通过抢道标志线后向里切入里道，再不分道跑的方法。它的起点前伸数等于200m 跑的前伸数加上切入差，所以要在第四分界线处根据第二分道以外各分道差画一条抢道标志线。（5）800m、3000m 起点这三个赛跑项目不分道起跑。它们的起点处是弧形，其画法与标准田径场的不分道跑的起跑线的画法相同，只是跑的圈数不同而已。（6）1500m 起点1500m 跑也是不分道起跑。起跑处呈弧线，画在第三分界线向前处。（7）4 ×100m 接力跑起点、接力区起点其起点同400m 跑的起点，全程共跑两圈。第一接力区为分道接力区，在第三分界线处，它们的距离和弯道的放射线长度见图2-2。第二接力区在第一分界线前后各10m 处。第二棒运动员接棒后跑过第四分界线处的抢道标志线就可切入里道跑不再分道跑，故第一道接力区为公共接力区。第三接力区在第三分界线前后10m的位置，也是公共接力区。 参数： 半径分道宽第一道 直道长 第1道第2道第3道第4道第5道第6道实跑长 度 实跑弧 线长 实跑弧 线长 实跑弧 线长 实跑弧 线长 实跑弧 线长 实跑弧 线长 16 1 200 48.818 51.182 54.008 57.148 60.288 63.428 66.568 一个弯道各道次前伸数 道次画线半径计算半 径 一个弯 弯道起 跑 对应角 度 一个弯 道 一个弯 道 直道起 跑 对应角 度 余弦值 起跑前 伸数 起跑前 伸数前伸数 (直弦丈 量法） (射线丈 量法） 1 16 16.3 0 0 1 0 0 2 17 17.2 2.8 3 9.419 0.987 2.7 4 2.93 3 18 18.2 5.97 18.791 0.957 5.28 5.47 4 19 19.2 9.11 27.188 0.91 8.06 8.1 5 20 20.2 12.25 34.752 0.855 10.77 10.55 6 21 21.2 15.39 41.604 0.794 13.48 12.91 二个弯道各道次前伸数 道次画线半径计算半 径 200米 直道起 跑前伸 数 对应角 度 对应角 度 200米 弯道 200米 弯道 余弦值 起跑前 伸数 起跑前 伸数 (直弦丈(射线丈
400米标准田径场的最新画线方法（七） 分类：专业技术| 标签：田径场地 2011-06-12 18:52阅读(1900)评论(0) 400米标准田径场的最新画线方法（七） ——弧形起跑线的画法 《田径场地设施标准手册2008》版中的“国际田联400米标准跑道画线图”（图2.2.1.6a）中，弧形起跑线分为三种：一是常规起跑线；二是分组起跑线；三是抢道线。在一般田径场地，如大中学校田径场和地市级体育中心田径场，常常出现弧形起跑线画错或画不规范的问题，现采用对错对比的方式，说明弧形起跑线的正确画法，仅供参考。1．常规起跑线 在终点线（第1曲直段）前后有2000米、10000米、1英里（我国一般不设置此项目）、2000米障碍赛跑的弧形起跑线(见图三)。在第2曲直段后有1500米的弧形起跑线（见图四）。在第3曲直段前后有1000米、3000米、5000米、3000米障碍赛跑的弧形起跑线（见图五) 图三
图四
图五 在弯道上的常规起跑线有终点线（第1曲直段）前的2000米、10000米和第3曲直段前的1000米、3000米、5000米的弧形起跑线，这两条弧形起跑线是完全相同的，只是前者以终点线后沿为基线，后者以第3曲直段理论分界线为基线，所用数据和画线方法均相同。修建内突沿的田径场的周长是建筑半径（36.50m）加0.30m(36.80m)进行计算，如果不修建内突沿，建筑半径必需改为36.60m，计算时是建筑半径（36.60m）加0.20m(36.80m)进行计算。计算画线数据时，都是按照此原则进行的。正因为此，弯道上的常规弧形起跑线不是在内突沿外沿处直接起弧线，而是先沿终点线后沿/第3曲直段理论分界线截取0.30m，向前画0.05m宽的白线，再从此点开始起弧。在实际的画线中，很多场地是直接起弧（见图六）。正确的画法见图七。
. 米塑胶跑道标准图纸米、400米跑道平面图和200300 51.25221446.816.7跑道：贰佰米米、1200()弯道半径米，直道段长米，共道，分道宽最小为．米，最大为米，分道线宽厘米，所有分道宽应相同。;. . ;. . 2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。（2）直道长=141-2×（26+7.32+3.49）=67.38（m（）3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。（2）100m起点在第四分界线向后32.62m处。（3）;. . 100m跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。（5）200m起点在第二分界线向前的直道上。第一分道起点在第二分界线前17.38m处。各分道的前伸数是一个弯道的前伸数。各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。（6）男、女200m跨栏跑起点同200m跑的起点。（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。其前伸数与标准田径场的400m 跑的前伸数相同。（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。 不分道起跑的起点线是一条弧线。其弧形圆心在第三分界线上离跑道内沿30cm处，以50m为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上200m。（9）1500m、3000m起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。（10）5000m起点与800m跑不分道起跑线画法相同。（11）4×100m接力跑起点、接力区：起点与400m跑相同。各接力区的位置可通过放射式丈量法来确定。（12）4×400m接力起点、接力区：第一分道的起点在100m跑起点，各分道起点的前伸数是三个弯道的前伸数加切入差。全程跑5圈，再加100m。各分道运动员跑完三个弯道后，再抢道切入里道，抢道标志线在第二分界线前。第一接力区在第一分界线前；第二接力区在200m起点前后各10m范围内（公共接力区）；第三接力区在第四分界线后的弯道上。非标准田径场地，除了半圆式之外，还有长方形和四方形等其他形式的田径场。 3、标准跑道全长400米，是指最内圈跑道的长度，而且知道最内圈的半径为36米，所以只需先求出最内圈跑道的两个半圆弯道的周长和，然后用400米减去两个弯道的周长和，就得到直道的长。400-3.14×36×2≈174米174÷2=87 米 ;. .

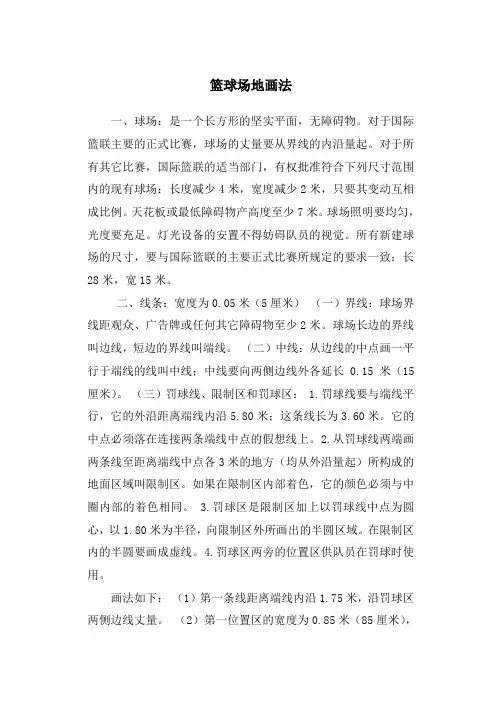

篮球场地画法 必备条件 * 标准篮球场地为长28米、宽15米的长方形，其上方7米以内的空间不能有任何障碍物，场地四周的线外至少应用2—3米的无障碍区，以免影响球的运行或出现伤害事故。 * 篮球架可由金属、木质或其它适宜的材料制成。为保证篮球架符合规则的要求，并具有安全性，建议购买正规厂家生产的篮球架。 * 土质、水泥、沥青、塑胶和木质地面均可，要求平整、坚实。 场地丈量和画法 室外场地的纵轴线最好为东西方向，以防阳光对视线的影响。也可根据具体场地情况自定。 纵轴线：用30以上的钢尺或者约30米的线绳，在空地中间沿较长方向拉直，目测纵轴线两侧距离相等，然后固定在地上即可。 首先确定纵轴线的中点为O点，然后依次确定A、B、C、D、E、F六点。具体数据如下： OA=OB=14米；AC=BD=5.8米；AE=BF=1.575米。 图一 端线：从A点向O点方向量3米得K点（图1），以K点为圆心，以5米为半径，在A 点的两侧画弧；再以A点为圆心，以4米为半径分别在A点两侧画弧，与前两弧相交，画直线连接两交点并向两侧延长8米左右。从A点向两侧各量7.5米，分别得A1、A2两点，则线段A1A2为篮球场的端线。 另一端线画法相同。
图二（偷点懒，直接拍摄了，可能直线部分弯曲，见谅） 边线：连接A1B1和A2B2即可，A1B1=A2B2=28米。 中线：分别取A1B1和A2B2的中点，得O1、O2两点，连接O1O2即可。A1O1=A2O2=O1B1=O2B2=14米。 中线应向两边线各延长15厘米。 检验方法：A1B2=A2B1=31.765米。
分别以C、O、D点为圆心，以1.80米为半径画圆，分别得圆O、圆C、圆D。 限制线：从A点沿端线向两侧各量3米，分别得A3、A4点，再分别从A3、A4两点以5.923米的长度画直线与圆C相交于C1、C2点，便可得到限制线A3C1、A4C2。 罚球线：连接C1、C2，线段C1C2为罚球线。要求C1C2过C点。 另一侧限制区和罚球区、禁区画法相同。 三分线弧：以E点为圆心，以6.25米为半径，在场内画半圆。 三分线直线：分别从A1、A2两点沿端线向A点方向量1.25米，得A5、A6，从点A5、A6点分别画直线与E圆相切于E1、E2点，连接A5E1、A6E2即可。直线A5E1、A6E2与半圆E合称为三分线。 检验方法：A5E1=A6E2=1.575米。 * 另一侧三分线画法相同。 取下纵轴线绳。 罚球区位置线：沿限制线A3C1在距离端线1.75米处画一条长10厘米、宽5厘米并与罚球区边线相垂直的分位线；再以间隔依次为0.85米、0.3米、0.85米、0.85米的距离，由下往上画同样的分位线，便可依次得到：第一位置区、中立区、第二位置区和第三位置区（各位置区的宽度不含分位线）。用同样的方法可画出另一侧的限制区位置区。 * 另一半场画法相同。 画实线（5厘米宽） * 边线、端线：沿线痕画在场地外侧。 * 中线：骑线痕画，两边各2.5厘米。
非标准200米田径场画法非标准田径场受场地面积或地形的限制，不能按正式比赛要求来建筑的田径场，称之为非标准田径场。非标准田径场地主要有两种形式：一种是周长不足400m，半圆式；另一种形状不是半圆式，但周长有400m，更多的是前一种。非标准田径场跑道的条数、道宽以及场地的布局根据空地面积和需要而定。非标准田径场的周长一般有200m、250m、300m、350m等几种，此处仅介绍200m和300m半圆式田径场。一、半圆式200m田径场这种田径场的半径为15至21m，此处仅以15m半径为例进行介绍。 （一）主要参数 （1）面积这种半圆式200m田径场的场地面积为94m×42m，设有4条跑道，每条跑道宽，场地四周留1m的余地。 （2）直道长=94-2（15++1）=（m） （3）直道调整后的长度=（）/2=（m） （4）弯道总长=2××=（m） （5）周长=2×+=200（m） （二）径赛各项目起、终点的画法 （1）终点终点设在第1分界线上。 （2）100m起点这种田径场的直道长不足100m，要通过延长直道的一端或两端来解决，否则要采用弯道起跑。若用弯道起跑，其起点在第三分界线向前处；各分道的前伸数是一个弯道的前伸数。 （3）200m起点因为200m正好跑一圈，所以其起点在第一分界线处向前延伸；各分道前伸数与标准田径场400m跑道的前伸数完全相同。
（4）400m起点在200m田径场，400m要跑两圈，所以采用分道跑两个弯道，然后通过抢道标志线后向里切入里道，再不分道跑的方法。它的起点前伸数等于200m跑的前伸数加上切入差，所以要在第四分界线处根据第二分道以外各分道差画一条抢道标志线。 （5）800m、3000m、5000m起点这三个赛跑项目不分道起跑。它们的起点处是弧形，其画法与标准田径场的不分道跑的起跑线的画法相同，只是跑的圈数不同而已。（6）1500m起点1500m跑也是不分道起跑。起跑处呈弧线，画在第三分界线向前处。（7）4×100m接力跑起点、接力区起点其起点同400m跑的起点，全程共跑两圈。第一接力区为分道接力区，在第三分界线处，它们的距离和弯道的放射线长度见图 2-2。第二接力区在第一分界线前后各10m处。第二棒运动员接棒后跑过第四分界线处的抢道标志线就可切入里道跑不再分道跑，故第一道接力区为公共接力区。第三接力区在第三分界线前后10m的位置，也是公共接力区。 非标准田径场测画注意事项 非标准半圆式田径场已经介绍了两种，因半径不同，还可有很多种。这是因为受场地面积限制等原因，不能建成标准场。但是场地的测画有许多相同之处。在测画时，要注意以下几个方面。 （1）在设计田径场的半径和直道时，要使它们之间互相协调、比例恰当，要根据面积大小进行验标。要调整直道长，使半径为整数，一圈周长应为200m、250m、 300m、350m等，各项目终点固定，便于安排起点。 （2）分道跑项目主要是400m以下各项或部分场地的800m项目。除了100m外，其他各项目都至少要跑一个或两个弯道，各分道的弯道的前伸数，不管半径长短都是相同的，与标准的场地一样。 （3）800m以上的项目不分道跑，起点在直道，是弧形线，要计算切入差，或有的需要经过弯道抢入里道的，也要计算切入差。
400米标准田径场的最新画线方法（二） ——第四曲直段（起点） 今年检查了很多田径场，但能按国际田联《田径场地设施标准手册2008》中文版图2.2.1.6a(国际田联400米标准跑道画线图)画线，画对了的很少。这就给我们搞设计、建造和检查验收的人员提出了新的挑战。为了能更好的画对和画好线，我想尽我微薄之力，写一组最新画线的文章，以与想把线画对、画好的们共享。国际田联在1995年出版了《田径场地设施标准手册1995》。1997年11月由中国田径协会主持翻译出版，作为部发行。国际田联在1999年出版了《田径场地设施标准手册1999》。2002年3月由中国田径协会主持翻译，人民体育正式出版，公开发行。这也是在我国使用最为广泛的版本。国际田联在2003年出版了《田径场地设施标准手册2003》。2006年1月由国际田联地区发展中心·主持翻译，体育大学正式出版，公开发行。由于发行量少，价格偏高，普及率不高。但是，《田径场地设施标准手册2003》版对画线的改动特别大。如果，没有购买此书，或没有获得此版的画线图，是不可能把线画对的。这也是很多场地画线不对的重要原因。国际田联在2008年出版了《田径场地设施标准手册2008》（见图一）。2009年12月由中国田径协会主持翻译，人民体育正式出版，公开发行。这也是我们目前应使用的最新版本。另2010年9月，国际田联《田径竞赛规则2010-2011》（见图二）中文版也由中国田径协会主持翻译，人民体育正式出版，公开发行。本系列文章以这两本书为依据，将《田径场地设施标准手册2008》和《田径竞赛规则2010-2011》对画线的变动（包括《田径场地设施标准手册2003》对于前3版的变动），仅供参考。以引起们的关注。
成都师范学院 课程教案 课程名称: 课程类型: 课程性质: 上课时间: 至学年第学期授课对象: 专业级班教师姓名: 所属系院: 成都师范学院教务处制
课程总体教学安排 总学时总学分 教学时 数分配讲课实验 平时 测验 考试机动 考核 方式 学生 人数 36 2 4 26 2 2 2 技评达标 使用教材 与版本 《体育绘图》人民体育出版社 课程教学目标 《体育绘图》是体育专业课程体系的重要组成部分，是完成体育专业目标的主要途径。坚持“健康第一”为体育课程指导思想，全面推进素质教育，传授体育绘图知识，提高体育技能与素养，促进学生形成自身的体育特长，增进学生身心健康。 （一）专业知识与技能培养目标 1、使学生掌握较全面的体育绘图技巧。 2、使学生掌握一定体育美学欣赏能力。 （二）教学过程与方法 教学应以学练结合为主，重点教授法，在传授知识的同时，可通过课堂提问，示范讲解等形式加强对学生分析问题与解决问题能力的培养。 教学讲授要结合《体育绘图》的新趋向，新特点和本队情况，重点突出，克服照本宣科的呆板教授方法。 （三）形成正确的情感态度与价值观 课程理论内容安排 章节内容时间安排第一章体育绘图概述 第二章体育绘图概述 第三章体育场地、器械简图的画法 第四章体育场地、器械简图的画法 第五章体育场地、器械简图的画法 第六章体育场地、器械简图的画法 第七章体育场地、器械简图的画法 第八章体育场地、器械简图的画法 第九章教案 第十章训练计划 2课时 2课时 2课时 2课时 2课时 2课时 2课时 2课时 2课时 2课时 课程 实验 内容 安排 课程实验的项目名称学时 主要参考资料《体育绘图》人民体育出版社《体育绘图》河南大学出版社
