实验九放电等离子体烧结(SPS)一、实验目的１了解放电等离子体烧结（ＳＰＳ）的基本原理；２熟悉放电等离子体烧结的设备。
二、实验原理固相烧结使颗粒产生化合物层或固溶体层，并互相结合在一起。
但无论何种情况，其先决条件是颗粒间必须发生传质，否则颗粒不可能结合，颗粒传质受两种因素影响：(1)颗粒的表面性质；(2)颗粒间近距离原子间作用力。
传统烧结时，颗粒表面具有惰性膜，且颗粒间无主动作用力，因而烧结时间较长。
SPS技术克服了上述缺点，新型的ＳＰＳ设备采用的是ＯＮ－ＯＦＦ直流脉冲电源。
在５０ＨＺ供电电源下，通过适当的变换，输出连续的方形脉冲（脉冲的时间为３.２ms），由于不断地有强脉冲电流加在粉末颗粒上，产生了诸多有利于快速烧结的效应。
1、由于脉冲电流是直接加在样品及模具上，发热快，传热快，因而烧结样品的升温快、时间短；2、样品颗粒间存在极小的间隙时，由于脉冲电压的存在，瞬间产生强电场，击穿间隙产生放电现象。
脉冲放电产生的放电冲击波以及电子、离子在电场中反方向的高速流动，可使粉末吸附的气体逸散，粉末表面的起始氧化膜在一定程度上可以被击穿，使粉末得以净化、活化，有利于样品在较低低温度下烧结；3、带电粒子在电场的作用下快速移动，大大促进了粉末颗粒的原子扩散，其扩散系数比通常热压条件下要大的多，促进了粉末烧结的快速化；综上所述，具有如下烧结特点：(1)烧结温度低（比常规的热压烧结低100℃~200℃）、烧结时间短（一般在10 min左右）、可获得细小、均匀的组织，并能保持原始材料的自然状态；(2)能获得高致密度材料；(3)通过控制烧结组分与工艺,能烧结类似于梯度材料及大型工件等复杂材料。
图1、SPS实验装置图图2、SPS烧结阶段图3、SPS烧结原理图4、原子扩散示意图5、SPS烧结过程放电机理三、仪器与药品仪器：SPS-1050药品：SPS可烧结的样品极多，大致可分以下几大类：作为实验演示，选用药品：Al2O3、SrFe12O19在氧化铝陶瓷基体中生成硬磁铁氧体粒子，通过控制工艺条件使氧化铝与硬磁铁氧体粒子在界面上形成部分固溶的复合材料。
SPS放电等离子烧结（Spark Plasma Sintering，简称SPS）是制备功能材料的一种全新技术，它具有升温速度快、烧结时间短、组织结构可控、节能环保等鲜明特点，可用来制备金属材料、陶瓷材料、复合材料，也可用来制备纳米块体材料、非晶块体材料、梯度材料等。
1 前言随着高新技术产业的发展，新型材料特别是新型功能材料的种类和需求量不断增加，材料新的功能呼唤新的制备技术。
放电等离子烧结（Spark Plasma Sintering，简称SPS）是制备功能材料的一种全新技术，它具有升温速度快、烧结时间短、组织结构可控、节能环保等鲜明特点，可用来制备金属材料、陶瓷材料、复合材料，也可用来制备纳米块体材料、非晶块体材料、梯度材料等。
2 国内外SPS的发展与应用状况SPS技术是在粉末颗粒间直接通入脉冲电流进行加热烧结，因此在有的文献上也被称为等离子活化烧结或等离子辅助烧结（plasmaactivatedsintering-PAS或plasma-assistedsintering-PAS）[1,2]。
早在1930年，美国科学家就提出了脉冲电流烧结原理，但是直到1965年，脉冲电流烧结技术才在美、日等国得到应用。
日本获得了SPS技术的专利，但当时未能解决该技术存在的生产效率低等问题，因此SPS技术没有得到推广应用。
1988年日本研制出第一台工业型SPS装置，并在新材料研究领域内推广使用。
1990年以后，日本推出了可用于工业生产的SPS第三代产品，具有10～100t 的烧结压力和脉冲电流5000～8000A。
最近又研制出压力达500t，脉冲电流为25000A的大型SPS装置。
由于SPS技术具有快速、低温、高效率等优点，近几年国外许多大学和科研机构都相继配备了SPS烧结系统，并利用SPS进行新材料的研究和开发[3]。
1998年瑞典购进SPS烧结系统，对碳化物、氧化物、生物陶瓷等材料进行了较多的研究工作[4]。
放电等离子烧结技术详解[导读]放电等离子烧结(SPS)，又称等离子活化烧结或等离子辅助烧结，是近年发展起来的一种快速、节能、环保的材料制备加工新技术，可广泛用于磁性材料、梯度功能材料、纳米陶瓷、纤维增强陶瓷和金属间复合材料等一系列新型材料的烧结。
一、放电等离子烧结技术的特点SPS的主要特点是利用加热和表面活化实现材料的超快速致密化烧结，其具有升温速度快、烧结时间短、烧结温度低、加热均匀、生产效率高、节约能源等优点，除此之外由于等离子体的活化和快速升温烧结的综合作用，抑制了晶粒的长大，保持了原始颗粒的微观结构，从而在本质上提高了烧结体的性能，并使得最终的产品具有组织细小均匀、能保持原材料的自然状态、致密度高等特点，与热压烧结和热等静压烧结相比，SPS装置操作简单。
二、放电等离子烧结技术的烧结机理SPS是集等离子活化、热压和电阻加热为一体的烧结技术。
对于SPS的烧结机理，一般认为，SPS过程除具有热压烧结的焦耳热和加压造成的塑性变形促进烧结过程外，还在粉末颗粒间产生直流脉冲电压，并有效利用了粉体颗粒间放电产生的表面活化作用和自发热作用，因而产生了SPS过程所特有的有益于烧结的现象。
施加直流开关脉冲电流的作用SPS烧结系统主要由轴向压力装置、水冷冲头电极、真空腔体、气氛控制系统、直流脉冲及冷却水、位移测量、温度测量和安全控制单元等几部分组成；其中最主要的是通-断脉冲电源，通过通-断脉冲电源可以产生放电等离子体、焦耳热、放电冲击压和电场辅助扩散效应。
离子烧结设备结构示意图三、放电等离子烧结技术的应用SPS烧结升温速度快，烧结时间短，既可以用于低温、高压（500~1000MPa），又可以用于低压（20~30MPa）、高温（1000~2000℃）的烧结，因此可广泛的应用于金属、陶瓷和各种复合材料的烧结。
适合SPS制备的材料1、制备纳米材料纳米材料因其具有高强度高塑性而具有广阔的应用前景，如何抑制晶粒的长大是获得纳米材料的关键。
放电等离子烧结放电等离子烧结(Spark Plasma Sintering,简称SPS)工艺是将金属等粉末装入石墨等材质制成的模具内，利用上、下模冲及通电电极将特定烧结电源和压制压力施加于烧结粉末，经放电活化、热塑变形和冷却完成制取高性能材料的一种新的粉末冶金烧结技术。
放电等离子烧结具有在加压过程中烧结的特点，脉冲电流产生的等离子体及烧结过程中的加压有利于降低粉末的烧结温度。
同时低电压、高电流的特征，能使粉末快速烧结致密。
1 前言随着高新技术产业的发展，新型材料特别是新型功能材料的种类和需求量不断增加，材料新的功能呼唤新的制备技术。
放电等离子烧结（Spark Plasma Sintering，简称SPS）是制备功能材料的一种全新技术，它具有升温速度快、烧结时间短、组织结构可控、节能环保等鲜明特点，可用来制备金属材料、陶瓷材料、复合材料，也可用来制备纳米块体材料、非晶块体材料、梯度材料等。
2 国内外SPS的发展与应用状况SPS技术是在粉末颗粒间直接通入脉冲电流进行加热烧结，因此在有的文献上也被称为等离子活化烧结或等离子辅助烧结（plasma activated sintering-PAS或plasma-assisted sintering-PAS）[1,2]。
早在1930年，美国科学家就提出了脉冲电流烧结原理，但是直到1965年，脉冲电流烧结技术才在美、日等国得到应用。
日本获得了SPS技术的专利，但当时未能解决该技术存在的生产效率低等问题，因此SPS技术没有得到推广应用。
1988年日本研制出第一台工业型SPS装置，并在新材料研究领域内推广使用。
1990年以后，日本推出了可用于工业生产的SPS第三代产品，具有10～100t 的烧结压力和脉冲电流5000～8000A。
最近又研制出压力达500t，脉冲电流为25000A的大型SPS装置。
由于SPS技术具有快速、低温、高效率等优点，近几年国外许多大学和科研机构都相继配备了SPS烧结系统，并利用SPS进行新材料的研究和开发[3]。
赛琅泰克放电等离子烧结赛琅泰克（Spark Plasma Sintering，简称SPS）是一种先进的烧结工艺，可用于制备高性能陶瓷、金属和复合材料。
它利用了等离子体效应和放电现象，通过高电流和高压电场的作用，实现了快速、均匀、高效的烧结过程。
本文将详细介绍赛琅泰克的工作原理、优势和应用领域。
一、工作原理赛琅泰克烧结是一种非常特殊的烧结方法，它利用了电热效应和等离子体效应。
首先，需要将待烧结的粉末样品放置在石墨模具中，并施加适当的压力。
然后，通过两个电极施加高压电场，形成强大的电流通过样品。
在电流通过的同时，电极之间会产生放电，形成高温等离子体，从而使样品迅速升温。
最后，在高温和高压的作用下，样品的粒子发生固相扩散和塑性形变，从而实现烧结。
二、优势赛琅泰克烧结相比传统的烧结方法具有许多优势。
首先，由于烧结过程中使用了高温和高压电场，因此可以显著缩短烧结时间，提高烧结效率。
其次，赛琅泰克烧结可以实现样品的快速均匀加热，避免了传统烧结中的温度梯度和热应力问题，从而提高了材料的致密性和力学性能。
此外，由于烧结过程中样品没有接触到气氛，因此可以避免氧化和污染，得到高纯度的材料。
最后，赛琅泰克烧结还具有较低的能耗和环境污染，符合可持续发展的要求。
三、应用领域赛琅泰克烧结在材料科学领域有着广泛的应用。
首先，它可以用于制备高性能的陶瓷材料，如氧化物陶瓷、碳化硅陶瓷和氮化硅陶瓷等。
这些陶瓷材料具有优异的耐热、耐磨和绝缘性能，广泛应用于航空航天、能源和电子等领域。
其次，赛琅泰克烧结还可以用于制备金属材料，如钛合金、镍基高温合金和不锈钢等。
这些金属材料具有高强度、高韧性和良好的耐腐蚀性能，广泛应用于汽车、船舶和医疗器械等领域。
此外，赛琅泰克烧结还可以制备复合材料，如陶瓷基复合材料和金属基复合材料等，用于制备高性能的结构材料和功能材料。
赛琅泰克烧结是一种先进的烧结工艺，通过电热效应和等离子体效应实现材料的快速、均匀、高效烧结。
《放电等离子烧结制备MAX-cBN复合材料》篇一一、引言随着科技的发展，复合材料在工业领域的应用越来越广泛。
其中，MAX-cBN（主要为碳化物与立方氮化硼）复合材料以其优异的物理、化学及机械性能，成为了一种重要的复合材料。
放电等离子烧结技术（SPS）以其独特的优势，如高能量密度、低热应力、精确的温度控制等，在制备MAX-cBN复合材料中展现出强大的潜力。
本文旨在深入探讨放电等离子烧结制备MAX-cBN 复合材料的工艺过程、性能特点及其应用前景。
二、放电等离子烧结技术概述放电等离子烧结（SPS）技术是一种新型的烧结技术，其基本原理是利用脉冲直流电场在粉末颗粒间产生放电现象，通过放电产生的热量和等离子体的作用，使粉末颗粒在短时间内达到烧结状态。
这种技术具有烧结温度低、烧结时间短、烧结体性能优异等优点。
三、MAX-cBN复合材料的制备1. 材料选择与预处理：选择高质量的MAX相和cBN粉末作为原料，进行充分的干燥和研磨处理，以提高其表面活性和均匀性。
2. 混合与成型：将预处理后的MAX相和cBN粉末按照一定比例混合，并通过压力成型为所需的形状。
3. 放电等离子烧结：将成型后的样品置于SPS设备中，设定合适的温度、压力和时间等参数，进行放电等离子烧结。
四、MAX-cBN复合材料的性能特点MAX-cBN复合材料具有优异的物理、化学及机械性能。
其硬度高、耐磨性好、热稳定性强，同时具有良好的导电性和导热性。
此外，其优异的抗腐蚀性能和高温性能也使其在许多领域具有广泛的应用前景。
五、应用前景MAX-cBN复合材料在机械制造、航空航天、电子信息等领域具有广泛的应用前景。
例如，可以用于制造高精度的切削工具、耐磨零件、高温结构件等。
此外，其优异的导电性和导热性也使其在电子封装、散热器件等领域具有潜在的应用价值。
六、结论放电等离子烧结技术为制备MAX-cBN复合材料提供了一种有效的途径。
通过优化工艺参数，可以获得具有优异性能的MAX-cBN复合材料。

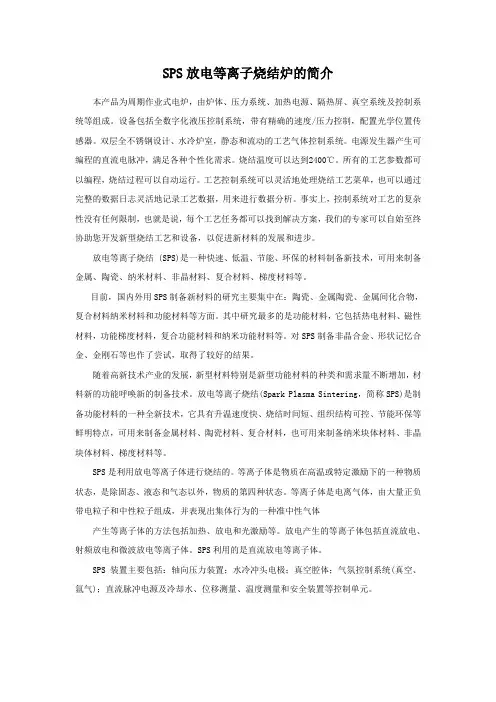

SPS放电等离子烧结炉的简介本产品为周期作业式电炉，由炉体、压力系统、加热电源、隔热屏、真空系统及控制系统等组成。
设备包括全数字化液压控制系统，带有精确的速度/压力控制，配置光学位置传感器。
双层全不锈钢设计、水冷炉室，静态和流动的工艺气体控制系统。
电源发生器产生可编程的直流电脉冲，满足各种个性化需求。
烧结温度可以达到2400℃。
所有的工艺参数都可以编程，烧结过程可以自动运行。
工艺控制系统可以灵活地处理烧结工艺菜单，也可以通过完整的数据日志灵活地记录工艺数据，用来进行数据分析。
事实上，控制系统对工艺的复杂性没有任何限制，也就是说，每个工艺任务都可以找到解决方案，我们的专家可以自始至终协助您开发新型烧结工艺和设备，以促进新材料的发展和进步。
放电等离子烧结 (SPS)是一种快速、低温、节能、环保的材料制备新技术，可用来制备金属、陶瓷、纳米材料、非晶材料、复合材料、梯度材料等。
目前，国内外用SPS制备新材料的研究主要集中在：陶瓷、金属陶瓷、金属间化合物，复合材料纳米材料和功能材料等方面。
其中研究最多的是功能材料，它包括热电材料、磁性材料，功能梯度材料，复合功能材料和纳米功能材料等。
对SPS制备非晶合金、形状记忆合金、金刚石等也作了尝试，取得了较好的结果。
随着高新技术产业的发展，新型材料特别是新型功能材料的种类和需求量不断增加，材料新的功能呼唤新的制备技术。
放电等离子烧结(Spark Plasma Sintering，简称SPS)是制备功能材料的一种全新技术，它具有升温速度快、烧结时间短、组织结构可控、节能环保等鲜明特点，可用来制备金属材料、陶瓷材料、复合材料，也可用来制备纳米块体材料、非晶块体材料、梯度材料等。
SPS是利用放电等离子体进行烧结的。
等离子体是物质在高温或特定激励下的一种物质状态，是除固态、液态和气态以外，物质的第四种状态。
等离子体是电离气体，由大量正负带电粒子和中性粒子组成，并表现出集体行为的一种准中性气体产生等离子体的方法包括加热、放电和光激励等。
《放电等离子烧结制备MAX-cBN复合材料》篇一一、引言随着科技的发展，复合材料在工业领域的应用越来越广泛。
其中，MAX-cBN（以MAX相和立方氮化硼为主要成分的复合材料）因其独特的物理和化学性质，在切削工具、耐磨材料、高温超导等领域具有广泛的应用前景。
本文将详细介绍放电等离子烧结技术在制备MAX-cBN复合材料中的应用及其优越性。
二、放电等离子烧结技术放电等离子烧结（Spark Plasma Sintering, SPS）是一种新型的烧结技术，其原理是利用脉冲电流在颗粒间产生放电等离子体，从而实现材料的快速致密化。
SPS技术具有烧结温度低、烧结时间短、材料致密性好等优点，因此在制备复合材料方面具有广泛的应用。
三、MAX-cBN复合材料的制备MAX-cBN复合材料的制备主要采用放电等离子烧结技术。
首先，将MAX相和cBN粉末按照一定比例混合，然后在一定的温度和压力下进行烧结。
在烧结过程中，通过控制电流的大小和频率，使颗粒间产生放电等离子体，从而实现材料的快速致密化。
四、MAX-cBN复合材料的性能MAX-cBN复合材料具有优异的物理和化学性能。
其硬度高、耐磨性好、热稳定性强，且具有良好的导电性和导热性。
此外，MAX-cBN复合材料还具有优异的力学性能，如高强度、高韧性等。
这些性能使得MAX-cBN复合材料在切削工具、耐磨材料、高温超导等领域具有广泛的应用前景。
五、放电等离子烧结技术的优势放电等离子烧结技术制备MAX-cBN复合材料具有以下优势：1. 烧结温度低：相比传统烧结技术，SPS技术可以在较低的温度下实现材料的致密化，有利于保护材料的性能。
2. 烧结时间短：SPS技术可以在短时间内完成烧结过程，提高了生产效率。
3. 材料致密性好：SPS技术通过脉冲电流在颗粒间产生放电等离子体，使材料实现快速致密化，提高了材料的致密性和性能。
4. 易于控制：SPS技术的电流和频率等参数易于控制，可以实现材料的精确制备。
放电等离子烧结炉（SPS，Spark Plasma Sintering）是一种采用脉冲直流电场作为加热手段的烧结技术。
它通过在粉末颗粒间产生高速电子冲击，达到烧结粉末材料的目的。
其基本原理如下：
1. 放电初始阶段：在烧结炉内放置装有粉末材料的模具，通入惰性气体以保护炉界面，然后采用脉冲电源对模具施加电压。
由于电压作用，粉末颗粒间的接触点会产生低电压放电，形成微弧放电。
2. 电放电效应：微弧放电导致局部瞬间高温，使接触点附近的粉末颗粒熔化、蒸发、电浆化、局部氧化还原反应等，从而增加颗粒间接触面积和粘结强度。
此外，局部高温还会促使粉末材料发生晶格扩散、颗粒重排等，为烧结提供有利条件。
3. 电热效应：通过脉冲电流加热，模具表面和粉末材料产生焦耳热效应。
这种热效应可以在很短的时间内将材料加热到所需的烧结温度，从而大大缩短烧结过程的时间。
4. 烧结过程：在一定的烧结温度下，粉末材料中的颗粒间接触增加，并通过扩散、重排、再结晶等过程，形成更高密度的烧结体。
与传统烧结方法相比，放电等离子烧结技术能在更短的时间内得到更好的烧结效果。
整个放电等离子烧结过程具有烧结时间短、能量消耗低和烧结体性能优异等优点，广泛应用于金属、陶瓷、复合材料等领域。
粉末冶金研究先进设备-放电等离子烧结系统（SPS）随着高新技术产业的发展，放电等离子烧结系统（SPS）新型材料特别是新型功能材料的种类和需求量不断增加，材料新的功能呼唤新的制备技术。
放电等离子烧结（Spark Plasma Sintering，简称SPS）是制备功能材料的一种全新技术，它具有升温速度快、烧结时间短、组织结构可控、节能环保等鲜明特点，可用来制备金属材料、陶瓷材料、复合材料，也可用来制备纳米块体材料、非晶块体材料、梯度材料等。
国内外SPS的发展与应用状况SPS技术是在粉末颗粒间直接通入脉冲电流进行加热烧结，因此在有的文献上也被称为等离子活化烧结或等离子辅助烧结（plasmaactivatedsintering-PAS或plasma-assistedsintering-PAS）[1,2]。
早在1930年，美国科学家就提出了脉冲电流烧结原理，但是直到1965年，脉冲电流烧结技术才在美、日等国得到应用。
日本获得了SPS技术的专利，但当时未能解决该技术存在的生产效率低等问题，因此SPS技术没有得到推广应用。
1988年日本研制出第一台工业型SPS装置，并在新材料研究领域内推广使用。
1990年以后，日本推出了可用于工业生产的SPS第三代产品，具有10～100t 的烧结压力和脉冲电流5000～8000A。
最近又研制出压力达500t，脉冲电流为25000A的大型SPS装置。
由于SPS技术具有快速、低温、高效率等优点，近几年国外许多大学和科研机构都相继配备了SPS烧结系统，并利用SPS进行新材料的研究和开发[3]。
1998年瑞典购进SPS烧结系统，对碳化物、氧化物、生物陶瓷等材料进行了较多的研究工作[4]。
国内近三年也开展了用SPS技术制备新材料的研究工作[1,3]，引进了数台SPS 烧结系统，主要用来烧结纳米材料和陶瓷材料[5～8]。
SPS作为一种材料制备的全新技术，已引起了国内外的广泛重视。
SPS的烧结原理3.1等离子体和等离子加工技术[9，10]SPS是利用放电等离子体进行烧结的。
等离子体是物质在高温或特定激励下的一种物质状态，是除固态、液态和气态以外，物质的第四种状态。
等离子体是电离气体，由大量正负带电粒子和中性粒子组成，并表现出集体行为的一种准中性气体。
等离子体是解离的高温导电气体，可提供反应活性高的状态。
等离子体温度4000～10999℃，其气态分子和原子处在高度活化状态，而且等离子气体内离子化程度很高，这些性质使得等离子体成为一种非常重要的材料制备和加工技术。
等离子体加工技术已得到较多的应用，例如等离子体CVD、低温等离子体PBD以及等离子体和离子束刻蚀等。
目前等离子体多用于氧化物涂层、等离子刻蚀方面，在制备高纯碳化物和氮化物粉体上也有一定应用。
而等离子体的另一个很有潜力的应用领域是在陶瓷材料的烧结方面[1]。
产成等离子体的方法包括加热、放电和光激励等。
放电产生的等离子体包括直流放电、射频放电和微波放电等离子体。
SPS利用的是直流放电等离子体。
SPS装置和烧结基本原理SPS装置主要包括以下几个部分：轴向压力装置；水冷冲头电极；真空腔体；气氛控制系统（真空、氩气）；直流脉冲及冷却水、位移测量、温度测量、和安全等控制单元。
SPS的基本结构如图1所示。
SPS与热压（HP）有相似之处，但加热方式完全不同，它是一种利用通-断直流脉冲电流直接通电烧结的加压烧结法。
通-断式直流脉冲电流的主要作用是产生放电等离子体、放电冲击压力、焦耳热和电场扩散作用[11]。
SPS烧结时脉冲电流通过粉末颗粒如图2所示。
在SPS烧结过程中，电极通入直流脉冲电流时瞬间产生的放电等离子体，使烧结体内部各个颗粒均匀的自身产生焦耳热并使颗粒表面活化。
与自身加热反应合成法（SHS）和微波烧结法类似，SPS是有效利用粉末内部的自身发热作用而进行烧结的。
SPS烧结过程可以看作是颗粒放电、导电加热和加压综合作用的结果。
除加热和加压这两个促进烧结的因素外，在SPS技术中，颗粒间的有效放电可产生局部高温，可以使表面局部熔化、表面物质剥落；高温等离子的溅射和放电冲击清除了粉末颗粒表面杂质（如去处表面氧化物等）和吸附的气体。
电场的作用是加快扩散过程[1，9，12]。
SPS的工艺优势SPS的工艺优势十分明显：加热均匀，升温速度快，烧结温度低，烧结时间短，生产效率高，产品组织细小均匀，能保持原材料的自然状态，可以得到高致密度的材料，可以烧结梯度材料以及复杂工件[3，11]。
与HP和HIP相比，SPS装置操作简单，不需要专门的熟练技术。
文献[11]报道，生产一块直径100mm、厚17mm的ZrO2(3Y)/不锈钢梯度材料（FGM）用的总时间是58min，其中升温时间28min、保温时间5min和冷却时间25min。
与HP相比，SPS技术的烧结温度可降低100～200℃[13]。
SPS在材料制备中的应用目前在国外，尤其是日本开展了较多用SPS制备新材料的研究，部分产品已投入生产。
SPS可加工的材料种类如表1所示。
除了制备材料外，SPS还可进行材料连接，如连接MoSi2与石磨[14]，ZrO2/Cermet/Ni等[15]。
近几年，国内外用SPS制备新材料的研究主要集中在：陶瓷、金属陶瓷、金属间化合物，复合材料和功能材料等方面。
其中研究最多的是功能材料，他包括热电材料[16] 、磁性材料[17] 、功能梯度材料[18] 、复合功能材料[19]和纳米功能材料[20]等。
对SPS制备非晶合金、形状记忆合金[21] 、金刚石等也作了尝试，取得了较好的结果。
梯度材料功能梯度材料（FGM）的成分是梯度变化的，各层的烧结温度不同，利用传统的烧结方法难以一次烧成。
利用CVD、PVD等方法制备梯度材料，成本很高，也很难实现工业化。
采用阶梯状的石磨模具，由于模具上、下两端的电流密度不同，因此可以产生温度梯度。
利用SPS在石磨模具中产生的梯度温度场，只需要几分钟就可以烧结好成分配比不同的梯度材料。
目前SPS成功制备的梯度材料有：不锈钢/ZrO2；Ni/ZrO2；Al/高聚物；Al/植物纤维；PSZ/T等梯度材料。
在自蔓延燃烧合成（SHS）中，电场具有较大激活效应和作用，特别是场激活效应可以使以前不能合成的材料也能成功合成，扩大了成分范围，并能控制相的成分，不过得到的是多孔材料，还需要进一步加工提高致密度。
利用类似于SHS电场激活作用的SPS技术，对陶瓷、复合材料和梯度材料的合成和致密化同时进行，可得到65nm的纳米晶，比SHS少了一道致密化工序[22]。
利用SPS可制备大尺寸的FGM，目前SPS制备的尺寸较大的FGM体系是ZrO2(3Y)/不锈钢圆盘，尺寸已达到100mm×17mm[23]。
用普通烧结和热压WC粉末时必须加入添加剂，而SPS使烧结纯WC成为可能。
用SPS制备的WC/Mo梯度材料的维氏硬度（HV）和断裂韧度分别达到了24Gpa和6Mpa·m1/2,大大减轻由于WC和Mo的热膨胀不匹配而导致热应力引起的开裂[24]。
热电材料由于热点转换的高可靠性、无污染等特点，最近热电转换器引起了人们的极大兴趣，并研究了许多热电转换材料。
经文献检索发现，在SPS制备功能材料的研究中，对热电材料的研究较多。
(1)热电材料的成分梯度化氏目前提高热点效率的有效途径之一。
例如，成分梯度的βFeSi2就是一种比较有前途的热电材料，可用于200～900℃之间进行热电转换。
βFeSi2没有毒性，在空气中有很好的抗氧化性，并且有较高的电导率和热电功率。
热点材料的品质因数越高（Z=α2/kρ，其中Z是品质因数，α为Seebeck系数，k为热导系数，ρ为材料的电阻率），其热电转换效率也越高。
试验表明，采用SPS制备的成分梯度的βFeSix(Si含量可变)，比βFeSi2的热电性能大为提高[25]。
这方面的例子还有Cu/Al2O3/Cu[26],MgFeSi2[27],βZn4Sb3[28],钨硅化物[]29]等。
(2)用于热电制冷的传统半导体材料不仅强度和耐久性差，而且主要采用单相生长法制备，生产周期长、成本高。
近年来有些厂家为了解决这个问题，采用烧结法生产半导体致冷材料，虽改善了机械强度和提高了材料使用率，但是热电性能远远达不到单晶半导体的性能，现在采用SPS生产半导体致冷材料，在几分钟内就可制备出完整的半导体材料，而晶体生长却要十几个小时。
SPS制备半导体热电材料的优点是，可直接加工成圆片，不需要单向生长法那样的切割加工，节约了材料，提高了生产效率。
热压和冷压-烧结的半导体性能低于晶体生长法制备的性能。
现用于热电致冷的半导体材料的主要成分是Bi,Sb,Te和Se，目前最高的Z值为3.0×10/K，而用SPS制备的热电半导体的Z值已达到2.9～3.0×10/K，几乎等于单晶半导体的性能[30]。
表2是SPS和其他方法生产BiTe材料的比较。
铁电材料用SPS烧结铁电陶瓷PbTiO3时，在900～1000℃下烧结1～3min,烧结后平均颗粒尺寸<1μm，相对密度超过98%。
由于陶瓷中孔洞较少[31]，因此在101～106HZ 之间介电常数基本不随频率而变化。
用SPS制备铁电材料Bi4Ti3O12陶瓷时，在烧结体晶粒伸长和粗化的同时，陶瓷迅速致密化。
用SPS容易得到晶粒取向度好的试样，可观察到晶粒择优取向的Bi4Ti3O12陶瓷的电性能有强烈的各向异性[32]。
用SPS制备铁电Li置换IIVI半导体ZnO陶瓷，使铁电相变温度Tc提高到470K，而以前冷压烧结陶瓷只有330K[34]。
磁性材料用SPS烧结Nd Fe B磁性合金，若在较高温度下烧结，可以得到高的致密度，但烧结温度过高会导致出现温度过高会导致出现α相和晶粒长大，磁性能恶化。
若在较低温度下烧结，虽能保持良好的磁性能，但粉末却不能完全压实，因此要详细研究密度与性能的关系[35] 。
SPS在烧结磁性材料时具有烧结温度低、保温时间短的工艺优点。
Nd Fe Co V B 在650℃下保温5min,即可烧结成接近完全密实的块状磁体，没有发现晶粒长大[36]。
用SPS制备的865Fe6Si4Al35Ni和MgFe2O4的复合材料（850℃，130MPa），具有高的饱和磁化强度Bs=12T和高的电阻率ρ=1×10Ω·m[37]。
以前用快速凝固法制备的软磁合金薄带，虽已达到几十纳米的细小晶粒组织，但是不能制备成合金块体，应用受到限制。
而现在采用SPS制备的块体磁性合金的磁性能已达到非晶和纳米晶组织带材的软磁性能[3]。
纳米材料致密纳米材料的制备越来越受到重视。
利用传统的热压烧结和热等静压烧结等方法来制备纳米材料时，很难保证能同时达到纳米尺寸的晶粒和完全致密的要求。
