INSAR的原理与应用领域1. 引言合成孔径雷达干涉测量（Interferometric Synthetic Aperture Radar, INSAR）作为一种重要的遥感技术，具有高分辨率、全天候、全天时等优势，被广泛应用于地表形变、地震监测、冰川变化等领域。
本文将介绍INSAR的原理及其在不同应用领域的应用情况。
2. INSAR的原理INSAR利用雷达观测到的两次干涉图像，通过对比两幅图像的相位差，可以得到地表的形变和变化信息。
INSAR主要包括两个步骤：干涉图像生成和相位解缠。
2.1 干涉图像生成干涉图像生成是指通过两次雷达观测得到的相干图像，计算出相位差的过程。
这可以通过两种方式实现：•单频干涉：使用单个频率的雷达信号进行干涉处理，产生干涉图像。
这种方法简单、成本低，但信噪比较低。
•多频干涉：利用多个频率的雷达信号进行干涉处理，根据不同频率的相干图像计算出相位差，从而生成干涉图像。
这种方法可以提高信噪比，获得更高精度的结果。
2.2 相位解缠相位解缠是指将干涉图像中的相位差转换为地表形变或其他变化量的过程。
由于干涉图像中的相位差通常是在2π范围内变化的，需要进行相位解缠才能得到实际的形变或变化信息。
相位解缠是INSAR中的一个重要挑战，需要使用不同的解缠算法进行处理。
3. INSAR的应用领域INSAR技术在地球科学研究和应用中有着广泛的应用，下面将介绍其在地表形变监测、地震监测和冰川变化等领域的应用情况。
3.1 地表形变监测INSAR技术可以精确测量地表的形变，能够捕捉到毫米级的变化。
它被广泛应用于地质灾害的监测和预警，如地震、火山活动、岩溶塌陷等。
同时，INSAR还可以用于监测沉降、隆起、地下水抽取引起的地表变化，具有重要的地质工程和地下水管理价值。
3.2 地震监测地震是地球上常见的自然现象，INSAR技术可以提供高精度的地震监测能力。
通过不同时间的雷达观测，可以实时监测地震引起的地表位移，为地震研究和预警提供重要数据。
Insar的原理和应用1. 前言Insar（Interferometric Synthetic Aperture Radar）是一种利用合成孔径雷达（SAR）和干涉技术相结合的遥感技术。
它能够获取地表的形变和地貌等信息，为地震研究、地质勘察、城市沉降等领域提供了重要的数据支持。
本文将介绍Insar的原理和主要应用。
2. Insar原理Insar的原理基于雷达干涉技术，即通过分析两个或多个由同一区域获取的SAR图像，可以获得该区域地表的形变信息。
其基本原理如下：•第一步，利用SAR雷达发送信号并接收反射回波，得到两个或多个时间点的SAR图像。
•第二步，将这些SAR图像进行配准，确保它们之间的几何精确对应。
•第三步，通过计算这些配准后的SAR图像之间的相位差，利用相位差的变化来分析地表的形变情况。
3. Insar应用领域Insar在多个领域有广泛的应用，下面列举了其中几个主要领域：3.1 地震研究Insar技术可以用于监测地震震中附近地区的地表形变情况，可以提供地震区域的地表位移信息。
通过对地震前后的Insar图像进行对比分析，可以研究地震的规模、破裂带、地震断层等相关信息，对地震的防灾减灾提供重要支持。
3.2 地质勘察Insar技术可以用于地下矿藏的勘察。
通过对地下矿藏区域进行Insar监测，可以获取地下的地表形变信息，从而定量分析地下矿藏的分布、规模和变化情况。
这对于矿产资源开发和保护具有重要意义。
3.3 城市沉降城市的快速发展会导致土地沉降现象，而城市沉降可能会对城市的工程设施和地下管网造成严重影响。
Insar技术可以实时监测城市区域的地表沉降情况，并提供沉降的时空信息，为城市规划和土地管理部门提供决策支持。
3.4 冰川监测Insar技术可用于监测冰川变化。
通过获取冰川区域的Insar图像，可以获得冰川的形变、速度和厚度等信息，这对于研究全球变暖和冰川退缩等气候变化问题具有重要意义。
3.5 土地利用监测Insar技术可以用于土地利用监测。
合成孔径雷达⼲涉测量概述合成孔径雷达⼲涉测量（InSAR）简述摘要：本⽂主要介绍了合成孔径雷达⼲涉测量技术的发展简史、基本原理、及其3种基本模式，并且对其数据处理的基本步骤进⾏了概述。
最后，还讲述合成孔径雷达⼲涉测量的主要应⽤，并对其未来发展进⾏了展望。
关键字：合成孔径雷达合成孔径雷达⼲涉测量微波遥感影像1.发展简史合成孔径雷达（Synthetic Aperture Radar，SAR）是⼀种⾼分辨率的⼆维成像雷达。
它作为⼀种全新的对地观测技术，近20年来获得了巨⼤的发展，现已逐渐成为⼀种不可缺少的遥感⼿段。
与传统的可见光、红外遥感技术相⽐，SAR 具有许多优越性，它属于微波遥感的范畴，可以穿透云层和甚⾄在⼀定程度上穿透⾬区，⽽且具有不依赖于太阳作为照射源的特点，使其具有全天候、全天时的观测能⼒，这是其它任何遥感⼿段所不能⽐拟的；微波遥感还能在⼀定程度上穿透植被，可以提供可见光、红外遥感所得不到的某些新信息。
随着SAR 遥感技术的不断发展与完善，它已经被成功应⽤于地质、⽔⽂、海洋、测绘、环境监测、农业、林业、⽓象、军事等领域。
L. C. Graham 于1974 年最先提出了合成孔径雷达⼲涉测量（InSAR ）三维成像的概念，并⽤于⾦星测量和⽉球观察。
后来Zebker、G. Fornaro及A. Pepe 等做出了进⼀步的研究,以解决InSAR 处理系统中有关基线估计、SAR 图像配准、相位解缠及DEM ⽣成等⽅⾯的问题。
⾃1991 年7 ⽉欧空局发射载有C 波段SAR 的卫星ERS- 1 以来，极⼤地促进了有关星载SAR 的InSAR 技术研究与应⽤。
由于有了优质易得的InSAR 数据源，⼤批欧洲研究者加⼊到这个领域，亚洲（主要是⽇本）的⼀些研究者也开展了这⽅⾯的研究。
⽇本于1992 年2 ⽉发射了JERS- 1，加拿⼤于1995 年初发射了RADARSAT，特别是1995 年ERS- 2 发射后，ERS- 1 和ERS- 2 的串联运⾏极⼤地扩展了利⽤星载SAR ⼲涉的机会，为InSAR 技术的研究提供了数据保证。
INSAR测量原理
INSAR（Interferometric Synthetic Aperture Radar）即干涉合成孔径雷达，是一种用于测量地球表面形变的遥感技术。
INSAR利用雷达波束向地表发射电磁波，然后接收波回波。
通过对接收到的波形进行相位差分析，可以推断出地表形变的精细信息。
INSAR测量原理可以分为以下几个步骤：
1.发射和接收：
2.解调和配准：
主天线发射的雷达波束在与地表交互后，将回波接收到从天线。
解调过程中，从天线接收到的回波信号将与主天线发射的脉冲信号进行相乘，从而形成雷达幅度图像。
因为雷达波束是合成孔径的，所以得到的幅度图像具有很好的分辨率。
3.干涉形成：
使用两个INSAR雷达系统（主天线和从天线）同时记录地表的回波，可以将两个雷达数据进行干涉，以形成干涉图像。
干涉图像是由两个雷达数据的幅度和相位组成的图像。
其中，相位是非常重要的信息，可以用来提取地表形变的细节。
4.相位差分：
通过将两个雷达系统的干涉图像进行相位差分，可以得到一个新的图像，称为相位差分图像。
这个图像反映了地表形变的细微变化。
相位差分图像中的每个像素值都表示两个时间点之间的形变。
5.数据处理和解释：
得到相位差分图像后，需要进行复杂的数据处理和解释来提取地表形
变的信息。
首先，要进行相位的去除，去除造成相位差异的大气延迟、卫
星轨道和地表高度变化等因素。
然后，还需要进行数据的滤波、配准和形
变监测。
最后，利用数学模型和地球物理学原理，将形变监测结果与地质、地震学等领域的知识相结合，对地表形变现象进行解释。
INSAR技术原理及方案INSAR（Interferometric Synthetic Aperture Radar）是一种利用合成孔径雷达（SAR）进行干涉测量的技术。
该技术可以通过测量两幅或多幅SAR图像之间的相位差来获取地表的形变、变化和高程信息。
INSAR 技术广泛应用于地壳运动监测、地震研究、冰川变化监测、地质勘探等领域。
INSAR的原理基于雷达测量物体反射信号的相位差。
当雷达发射一束微波信号并接收到目标反射的回波信号时，由于目标周围存在着各种复杂的地物和地形，回波信号会受到干扰和散射，导致信号相位的变化。
通过INSAR技术，可以将两个或多个不同的SAR图像进行干涉处理，将其中一个图像作为参考图像，另一个图像作为目标图像，通过测量两幅图像之间的相位差，得到地表形变或高程信息。
1.单视向INSAR：该方案是最简单的INSAR方案，仅利用一对SAR图像进行干涉处理。
这种方案适用于平坦地形或地表形变较小的区域。
在处理过程中，需要校正图像之间的几何失配，消除大气和电离层的干扰，并进行相位展开以获取连续的相位图。
2.多视向INSAR：该方案利用多个视角的SAR图像进行干涉处理，可以提高水平方向上的分辨率，并减小多路径干扰的影响。
利用多视角的观测，可以通过三角测量的方法获取地表高程信息，并对地表形变进行更精确的测量。
3.多基线INSAR：该方案利用多对具有不同基线的SAR图像进行干涉处理。
通过使用不同基线的图像，可以增加测量结果的解相关性，提高地表形变或高程信息的精度。
然而，多基线INSAR的处理复杂度更高，需要考虑相位不连续问题，需要进行相位解缠以获取准确的相位信息。
总之，INSAR技术通过利用SAR图像的相位信息，可以实现地表形变和高程的测量。
不同的INSAR方案适用于不同的应用场景，可以根据具体需求选择最合适的方案。
然而，INSAR技术仍然面临一些挑战，包括大气和电离层干扰的处理、相位不连续问题的解决以及数据处理的复杂性。
培训学习资料-InSAR技术培训学习资料 InSAR 技术一、InSAR 技术的基本概念InSAR 技术，全称为干涉合成孔径雷达技术（Interferometric Synthetic Aperture Radar），是一种利用雷达信号的相位信息来获取地表形变和地形信息的先进遥感技术。
简单来说，它通过对同一地区在不同时间获取的雷达图像进行比较和分析，从而测量出地表的微小变化。
这就好比我们用双眼观察物体来判断距离一样，InSAR 技术利用的是雷达波的相位差来实现对地表的精确测量。
二、InSAR 技术的工作原理InSAR 技术的核心在于干涉测量。
当雷达向地面发射电磁波并接收回波时，回波中包含了相位信息。
如果对同一地区在不同时间获取的两幅雷达图像进行干涉处理，由于地表的变化，会导致回波的相位发生变化。
通过一系列复杂的数学计算和处理，我们可以将这些相位变化转换为地表的形变信息。
比如说，地震引起的地面位移、山体滑坡造成的地表移动、城市地面的沉降等，都能够被 InSAR 技术精确地监测到。
为了更好地理解这个过程，我们可以把雷达图像想象成是由许多小的像素组成的。
每个像素都有其特定的相位值。
当进行干涉处理时，就是在比较这些像素的相位差异，从而得出地表的变化情况。
三、InSAR 技术的数据获取要实现 InSAR 技术，首先需要获取高质量的雷达数据。
这些数据通常由卫星搭载的合成孔径雷达（SAR）系统获取。
目前，有许多卫星平台都配备了 SAR 传感器，例如欧洲的 Sentinel-1 卫星、日本的 ALOS 卫星等。
这些卫星在不同的轨道上运行，以不同的时间间隔和分辨率获取地球表面的雷达图像。
在获取数据时，需要考虑多种因素，如卫星的轨道参数、雷达的工作频率、极化方式、成像模式等。
这些因素都会影响到数据的质量和可用性。
此外，为了提高测量的精度和可靠性，通常还需要进行多次观测，以获取足够多的干涉对。
四、InSAR 技术的处理流程InSAR 技术的数据处理是一个复杂而精细的过程，主要包括以下几个步骤：1、图像配准：将不同时间获取的雷达图像进行精确的配准，确保它们对应的是同一地理位置。
雷达干涉测量原理
雷达干涉测量（InSAR）是一种基于干涉原理的地面目标测量方法。
在合成孔径雷达成像（SAR）技术中，干涉测量是指将两幅或多幅干涉影像重叠起来，并利用相关技术将它们分离开来。
下面简要介绍 InSAR技术的基本原理。
雷达是一种电磁波，其波长比可见光的波长短得多。
由于波长短，雷达波在大气中传播时所遇到的反射、折射等损耗也很小。
这就使雷达在发射电磁波时，其能量能更集中地传送到地面目标上去，从而提高了雷达在空中发射信号的能量密度，使雷达具有更高的分辨率。
同时，由于它的传播速度较快，从而能缩短测距距离，提高测量精度。
根据干涉测量原理，如果在地面上某一点发射一束雷达波，它穿过空气时的传播速度约为3×108m/s~3×106m/s。
如果地面上某一点存在地面运动目标（例如汽车、飞机等），它发射一束雷达波后将会反射回来。
当这束雷达波和地面上某一点发出的雷达波相遇时，两束雷达波产生干涉（或称干涉），从而获得关于这一点的测量结果。
—— 1 —1 —。

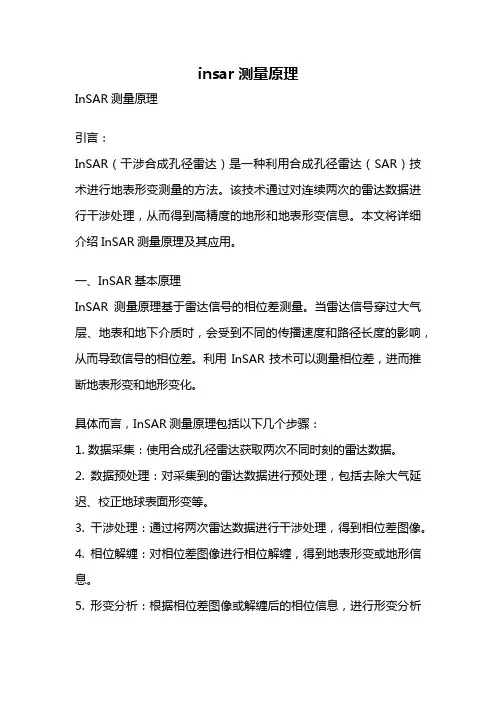

insar测量原理InSAR测量原理引言：InSAR（干涉合成孔径雷达）是一种利用合成孔径雷达（SAR）技术进行地表形变测量的方法。
该技术通过对连续两次的雷达数据进行干涉处理，从而得到高精度的地形和地表形变信息。
本文将详细介绍InSAR测量原理及其应用。
一、InSAR基本原理InSAR测量原理基于雷达信号的相位差测量。
当雷达信号穿过大气层、地表和地下介质时，会受到不同的传播速度和路径长度的影响，从而导致信号的相位差。
利用InSAR技术可以测量相位差，进而推断地表形变和地形变化。
具体而言，InSAR测量原理包括以下几个步骤：1. 数据采集：使用合成孔径雷达获取两次不同时刻的雷达数据。
2. 数据预处理：对采集到的雷达数据进行预处理，包括去除大气延迟、校正地球表面形变等。
3. 干涉处理：通过将两次雷达数据进行干涉处理，得到相位差图像。
4. 相位解缠：对相位差图像进行相位解缠，得到地表形变或地形信息。
5. 形变分析：根据相位差图像或解缠后的相位信息，进行形变分析和解译。
二、InSAR测量的优势和应用InSAR测量具有以下优点：1. 高精度：InSAR测量可以实现亚厘米级的形变测量精度，对地表形变进行高精度监测。
2. 全天候性：InSAR测量不受天气条件的限制，可以在任何时间、任何天气下进行测量。
3. 高时空分辨率：InSAR测量可以获取高分辨率的地表形变信息，并可以实现大范围的监测。
4. 无接触性：InSAR测量是一种无接触的测量方法，不会对地表造成破坏。
InSAR测量在地质灾害监测、地下水资源调查、地壳形变监测等领域有着广泛的应用：1. 地质灾害监测：InSAR测量可以实时监测地震、火山喷发、滑坡等地质灾害的形变情况，为灾害预警和防治提供重要信息。
2. 地下水资源调查：InSAR测量可以监测地表沉降和隆起，从而推断地下水资源的变化，为水资源管理和保护提供参考。
3. 地壳形变监测：InSAR测量可以监测地壳的形变，包括地震引起的地表形变、构造运动引起的地壳变形等，为地质研究和地震预测提供重要依据。

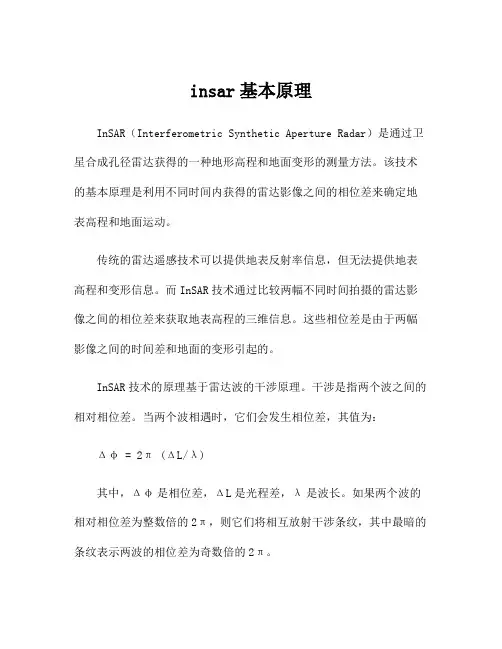

insar基本原理InSAR（Interferometric Synthetic Aperture Radar）是通过卫星合成孔径雷达获得的一种地形高程和地面变形的测量方法。
该技术的基本原理是利用不同时间内获得的雷达影像之间的相位差来确定地表高程和地面运动。
传统的雷达遥感技术可以提供地表反射率信息，但无法提供地表高程和变形信息。
而InSAR技术通过比较两幅不同时间拍摄的雷达影像之间的相位差来获取地表高程的三维信息。
这些相位差是由于两幅影像之间的时间差和地面的变形引起的。
InSAR技术的原理基于雷达波的干涉原理。
干涉是指两个波之间的相对相位差。
当两个波相遇时，它们会发生相位差，其值为：Δφ = 2π (ΔL/λ)其中，Δφ是相位差，ΔL是光程差，λ是波长。
如果两个波的相对相位差为整数倍的2π，则它们将相互放射干涉条纹，其中最暗的条纹表示两波的相位差为奇数倍的2π。
在InSAR技术中，两个雷达波同时向地面发射，反弹并返回卫星，形成两幅雷达影像。
然后将这两幅影像组合，以形成一幅干涉图。
干涉图中的不同颜色表示不同相位差，例如红色表示相位差为正，绿色表示相位差为负。
干涉图中的相位差可以用来确定地表高程的三维信息。
当地表不发生变形时，两幅雷达影像之间的相位差为常数。
但如果地表发生了垂直或水平方向的变形，则相位差将随着时间而变化。
这是因为反射的雷达波路径在地面变形时也会发生变化。
这些变化可以通过干涉图中的相位差来推断。
InSAR技术可以在全球各地获取地表高程和地面运动的准确信息，包括地震和火山活动等。
对于城市化和水资源管理等领域，InSAR也提供了有用的应用。
此外，InSAR技术也用于航空、军事、环境和地质研究领域。
InSAR技术的应用还有一些限制和挑战，比如传感器分辨率限制、大气干扰、信噪比问题等。
另外，在叶覆盖物密集的森林和深层冰下的情况下，InSAR技术可能无效。
总之，InSAR技术基于雷达遥感技术和干涉原理，通过比较两幅不同时间拍摄的雷达影像之间的相位差来获得地表高程和地面变形信息。
